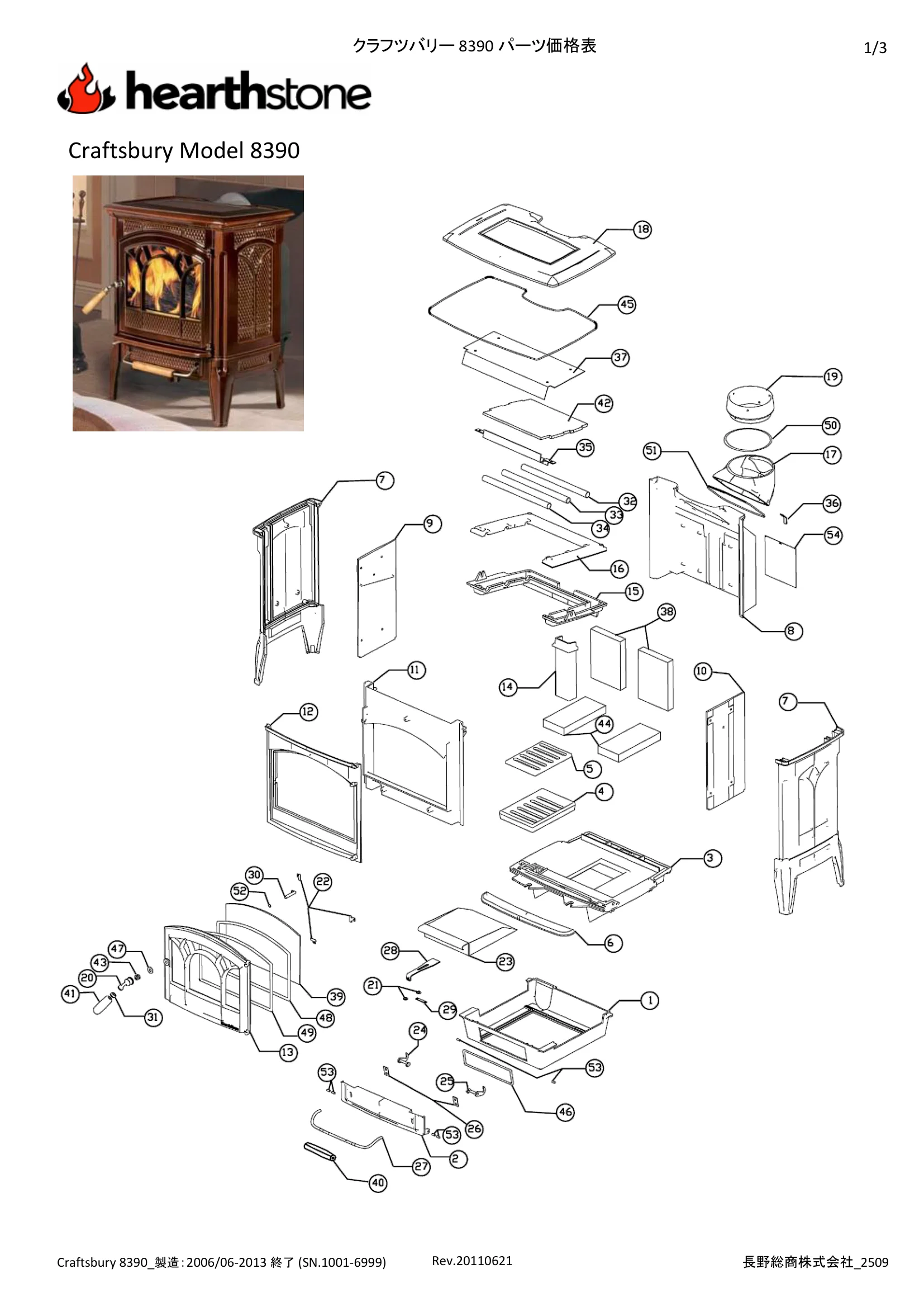

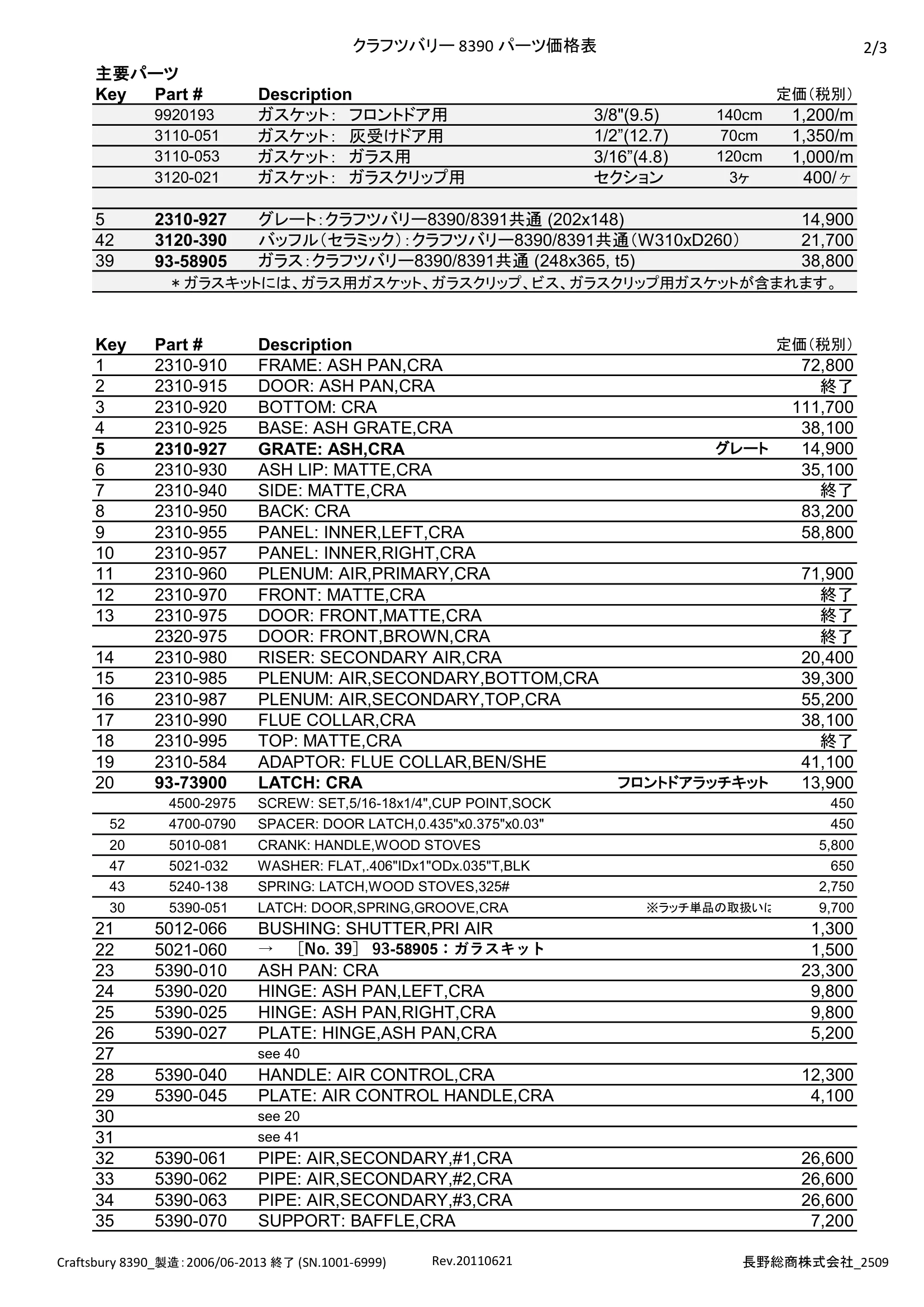

クラフツバリー 8390 パーツ価格表 1/3 Craftsbury Model 8390 Craftsbury 8390_製造：2006/06-2013 終了 (SN.1001-6999) Rev.20110621 長野総商株式会社_2509 クラフツバリー 8390 パーツ価格表 2/3 主要パーツ Key Part # Description 定価（税別） 9920193 ガスケット：　フロントドア用 3/8"(9.5) 140cm 1,200/m 3110-051 ガスケット：　灰受けドア用 1/2”(12.7) 70cm 1,350/m 3110-053 ガスケット：　ガラス用 3/16”(4.8) 120cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 3ヶ 400/ヶ 5 2310-927 グレート：クラフツバリー8390/8391共通 (202x148) 14,900 42 3120-390 バッフル（セラミック）：クラフツバリー8390/8391共通（W310xD260） 21,700 39 93-58905 ガラス：クラフツバリー8390/8391共通 (248x365, t5) 38,800 Key Part # Description 定価（税別） 1 2310-910 FRAME: ASH PAN,CRA 72,800 2 2310-915 DOOR: ASH PAN,CRA 終了 3 2310-920 BOTTOM: CRA 111,700 4 2310-925 BASE: ASH GRATE,CRA 38,100 5 2310-927 GRATE: ASH,CRA グレート 14,900 6 2310-930 ASH LIP: MATTE,CRA 35,100 7 2310-940 SIDE: MATTE,CRA 終了 8 2310-950 BACK: CRA 83,200 9 2310-955 PANEL: INNER,LEFT,CRA 58,800 10 2310-957 PANEL: INNER,RIGHT,CRA 11 2310-960 PLENUM: AIR,PRIMARY,CRA 71,900 12 2310-970 FRONT: MATTE,CRA 終了 13 2310-975 DOOR: FRONT,MATTE,CRA 終了 2320-975 DOOR: FRONT,BROWN,CRA 終了 14 2310-980 RISER: SECONDARY AIR,CRA 20,400 15 2310-985 PLENUM: AIR,SECONDARY,BOTTOM,CRA 39,300 16 2310-987 PLENUM: AIR,SECONDARY,TOP,CRA 55,200 17 2310-990 FLUE COLLAR,CRA 38,100 18 2310-995 TOP: MATTE,CRA 終了 19 2310-584 ADAPTOR: FLUE COLLAR,BEN/SHE 41,100 20 93-73900 LATCH: CRA フロントドアラッチキット 13,900 4500-2975 SCREW: SET,5/16-18x1/4",CUP POINT,SOCK 450 52 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 20 5010-081 CRANK: HANDLE,WOOD STOVES 5,800 47 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 43 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 30 5390-051 LATCH: DOOR,SPRING,GROOVE,CRA ※ラッチ単品の取扱いは 9,700 21 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 22 5021-060 →　［No. 39］ 93-58905：ガラスキット 1,500 23 5390-010 ASH PAN: CRA 23,300 24 5390-020 HINGE: ASH PAN,LEFT,CRA 9,800 25 5390-025 HINGE: ASH PAN,RIGHT,CRA 9,800 26 5390-027 PLATE: HINGE,ASH PAN,CRA 5,200 27 see 40 28 5390-040 HANDLE: AIR CONTROL,CRA 12,300 29 5390-045 PLATE: AIR CONTROL HANDLE,CRA 4,100 30 see 20 31 see 41 32 5390-061 PIPE: AIR,SECONDARY,#1,CRA 26,600 33 5390-062 PIPE: AIR,SECONDARY,#2,CRA 26,600 34 5390-063 PIPE: AIR,SECONDARY,#3,CRA 26,600 35 5390-070 SUPPORT: BAFFLE,CRA 7,200 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 Craftsbury 8390_製造：2006/06-2013 終了 (SN.1001-6999) Rev.20110621 長野総商株式会社_2509 クラフツバリー 8390 パーツ価格表 3/3 Key Part # Description 定価（税別） 36 5390-075 HANGER: SAFETY TAG, CRA 37 5390-080 HEATSHIELD: CRA 35,400 38 1-0300-900 (146x206x32) 9,800 39 93-58905 GLASS: CRA ガラスキット：クラフツバリー8390/8391 38,800 3030-047 GLASS: 14-3/8"x 9-3/4",CRA 3110-053 GASKET: ROPE,3/16",LOW DEN,AD 1,000/m 3120-021 GASKET: GLASS CLIP, BLACK 400/ヶ 22 5021-060 CLIP: GLASS,HER 1/TRI 1500/ヶ 4500-4600 Glass Clip Screw 650/ヶ 40 93-71905 HANDLE KIT: ASH PAN DOOR,CRA 灰受けドアハンドル 17,100 Wood Ash Pan Door Handle Ash Door Handle Rod 41 93-71900 HANDLE KIT: FRONT DOOR,WOODEN,CRA フロントドアハンドル 14,900 42 3120-390 BOARD: CERAMIC,CRA バッフル 21,700 43 see 20 44 1-0400-700 (102x228x32) 9,800 45 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK 1,350/m 46 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK 1,350/m 47 see 20 48 see 39 49 50 3110-056 GASKET: ROPE,1/4",BLK,AD 1,000/m 51 3110-056 GASKET: ROPE,1/4",BLK,AD 1,000/m 52 see 20 53 4700-0820 Round Spacer 650 機種（モデル） 製造 Serial No. クリーンバーン クラフツバリー8390 2006/06-2012/12 1001-5600 クリーンバーン クラフツバリー8391 2014/04-2019/10 7001-11500 ハイブリッド クラフツバリー8392 2020/06- 12001- STONE: REF,5-3/4"x 8-1/8",CRA STONE: REF,4"x 9",MOR,CRA ※廃番機種のパーツは、在庫がなくなり次第終了となることがありますので、都度お問合せください。 ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、バジル：83） Craftsbury 8390_製造：2006/06-2013 終了 (SN.1001-6999) Rev.20110621 長野総商株式会社_2509
