ハースストーン PARTS PRICE CRAFTSBURY8391_2509
技術資料

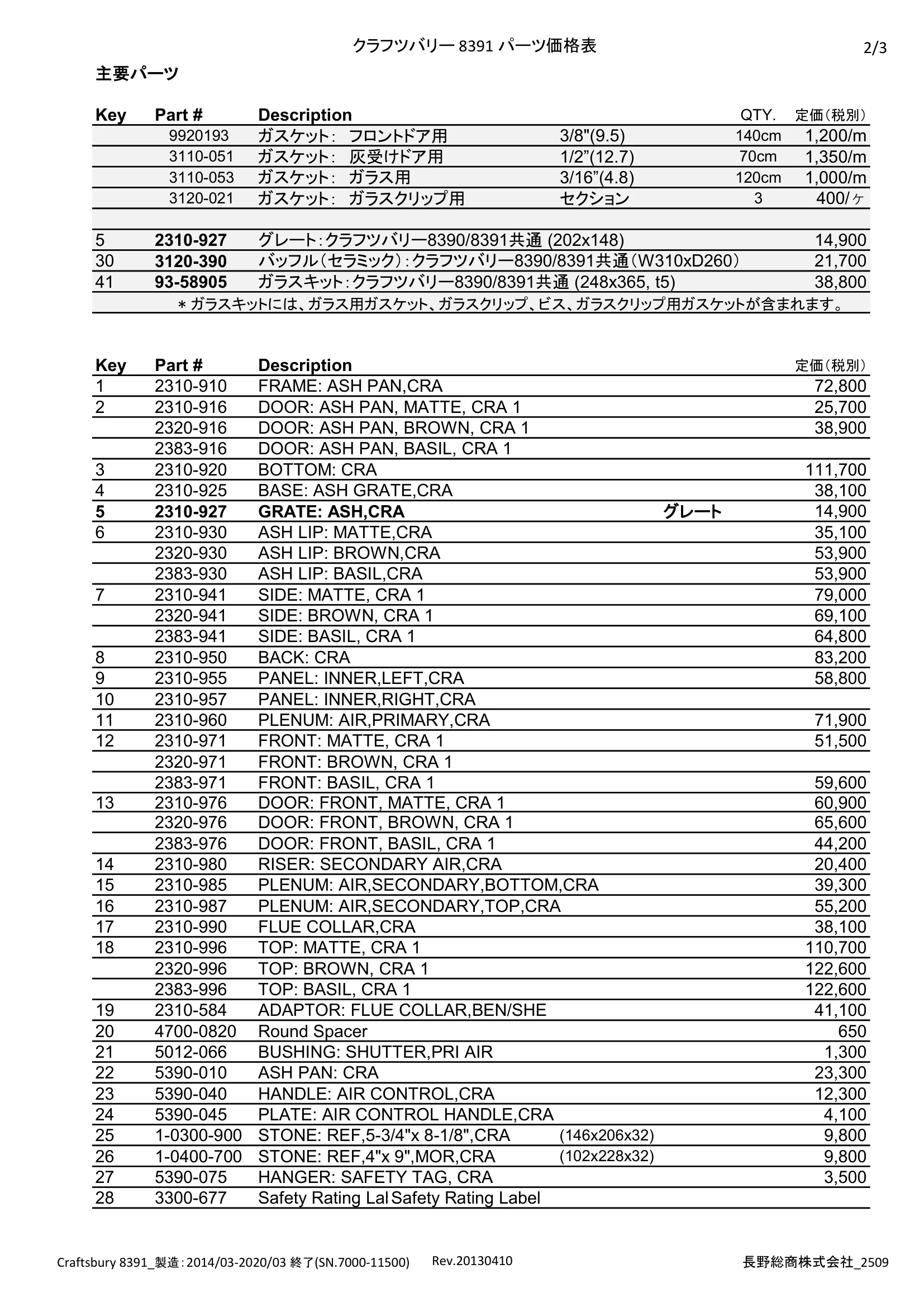

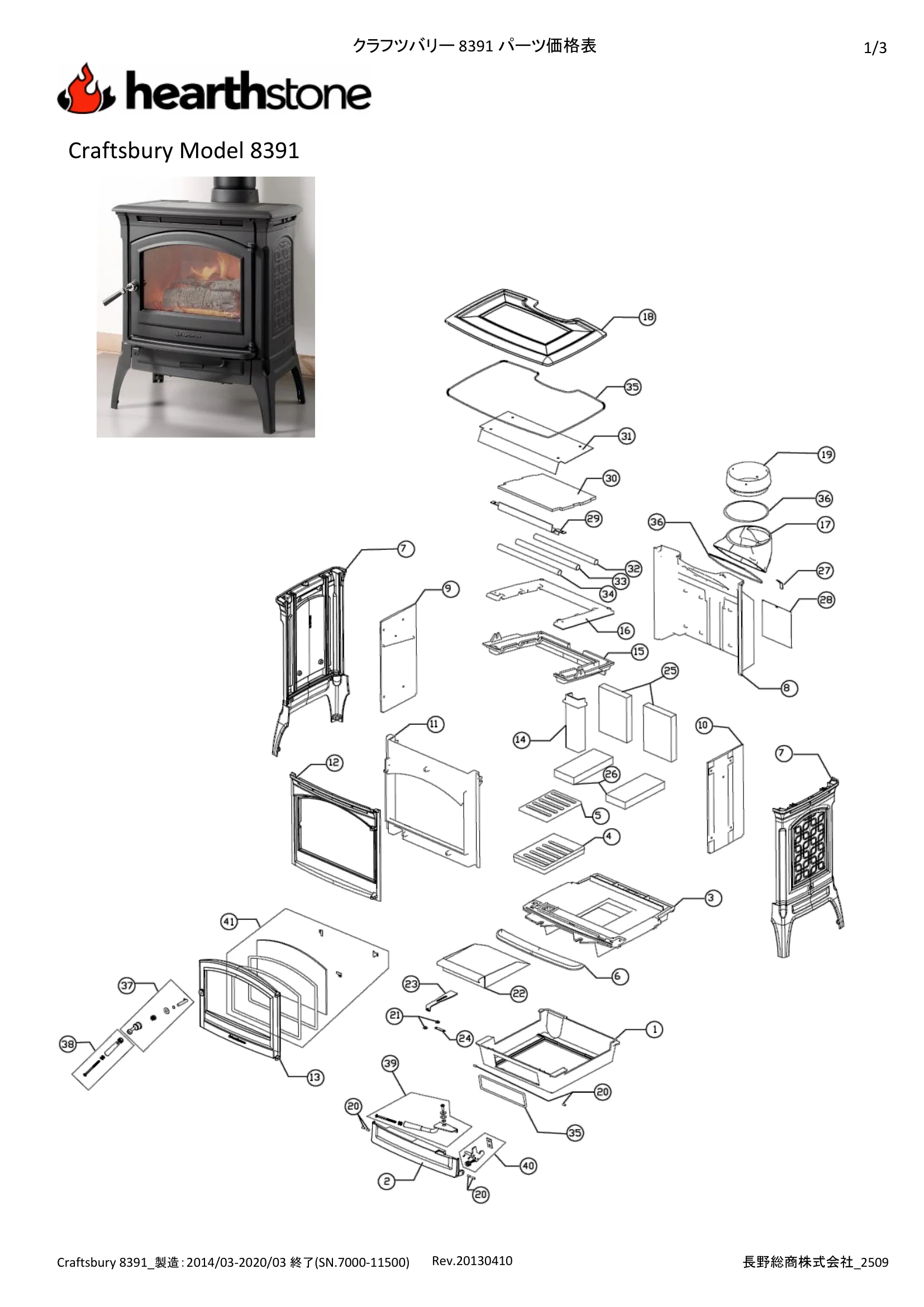

クラフツバリー 8391 パーツ価格表 1/3 Craftsbury Model 8391 Craftsbury 8391_製造：2014/03-2020/03 終了(SN.7000-11500) Rev.20130410 長野総商株式会社_2509 クラフツバリー 8391 パーツ価格表 2/3 主要パーツ Key Part # Description QTY. 定価（税別） 9920193 ガスケット：　フロントドア用 3/8"(9.5) 140cm 1,200/m 3110-051 ガスケット：　灰受けドア用 1/2”(12.7) 70cm 1,350/m 3110-053 ガスケット：　ガラス用 3/16”(4.8) 120cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 3 400/ヶ 5 2310-927 グレート：クラフツバリー8390/8391共通 (202x148) 14,900 30 3120-390 バッフル（セラミック）：クラフツバリー8390/8391共通（W310xD260） 21,700 41 93-58905 ガラスキット：クラフツバリー8390/8391共通 (248x365, t5) 38,800 Key Part # Description 定価（税別） 1 2310-910 FRAME: ASH PAN,CRA 72,800 2 2310-916 DOOR: ASH PAN, MATTE, CRA 1 25,700 2320-916 DOOR: ASH PAN, BROWN, CRA 1 38,900 2383-916 DOOR: ASH PAN, BASIL, CRA 1 3 2310-920 BOTTOM: CRA 111,700 4 2310-925 BASE: ASH GRATE,CRA 38,100 5 2310-927 GRATE: ASH,CRA グレート 14,900 6 2310-930 ASH LIP: MATTE,CRA 35,100 2320-930 ASH LIP: BROWN,CRA 53,900 2383-930 ASH LIP: BASIL,CRA 53,900 7 2310-941 SIDE: MATTE, CRA 1 79,000 2320-941 SIDE: BROWN, CRA 1 69,100 2383-941 SIDE: BASIL, CRA 1 64,800 8 2310-950 BACK: CRA 83,200 9 2310-955 PANEL: INNER,LEFT,CRA 58,800 10 2310-957 PANEL: INNER,RIGHT,CRA 11 2310-960 PLENUM: AIR,PRIMARY,CRA 71,900 12 2310-971 FRONT: MATTE, CRA 1 51,500 2320-971 FRONT: BROWN, CRA 1 2383-971 FRONT: BASIL, CRA 1 59,600 13 2310-976 DOOR: FRONT, MATTE, CRA 1 60,900 2320-976 DOOR: FRONT, BROWN, CRA 1 65,600 2383-976 DOOR: FRONT, BASIL, CRA 1 44,200 14 2310-980 RISER: SECONDARY AIR,CRA 20,400 15 2310-985 PLENUM: AIR,SECONDARY,BOTTOM,CRA 39,300 16 2310-987 PLENUM: AIR,SECONDARY,TOP,CRA 55,200 17 2310-990 FLUE COLLAR,CRA 38,100 18 2310-996 TOP: MATTE, CRA 1 110,700 2320-996 TOP: BROWN, CRA 1 122,600 2383-996 TOP: BASIL, CRA 1 122,600 19 2310-584 ADAPTOR: FLUE COLLAR,BEN/SHE 41,100 20 4700-0820 Round Spacer 650 21 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 22 5390-010 ASH PAN: CRA 23,300 23 5390-040 HANDLE: AIR CONTROL,CRA 12,300 24 5390-045 PLATE: AIR CONTROL HANDLE,CRA 4,100 25 1-0300-900 STONE: REF,5-3/4"x 8-1/8",CRA (146x206x32) 9,800 26 1-0400-700 STONE: REF,4"x 9",MOR,CRA (102x228x32) 9,800 27 5390-075 HANGER: SAFETY TAG, CRA 3,500 28 3300-677 Safety Rating LabSafety Rating Label * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 Craftsbury 8391_製造：2014/03-2020/03 終了(SN.7000-11500) Rev.20130410 長野総商株式会社_2509 クラフツバリー 8391 パーツ価格表 3/3 Key Part # Description 定価（税別） 29 5390-070 SUPPORT: BAFFLE,CRA 7,200 30 3120-390 BOARD: CERAMIC,CRA バッフル 21,700 31 5390-080 HEATSHIELD: CRA 35,400 32 5390-061 PIPE: AIR,SECONDARY,#1,CRA 26,600 33 5390-062 PIPE: AIR,SECONDARY,#2,CRA 26,600 34 5390-063 PIPE: AIR,SECONDARY,#3,CRA 26,600 35 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK 1,350/m 36 3110-056 GASKET: ROPE,1/4",BLK,AD 1,000/m 37 93-73900 LATCH: CRA フロントドアラッチキット 13,900 4500-2975 SCREW: SET,5/16-18x1/4",CUP POINT,SOCK 450 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 5010-081 CRANK: HANDLE,WOOD STOVES 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 5390-051 LATCH: DOOR,SPRING,GROOVE,CRA ※ラッチ単品の取扱いはありません 38 93-71910 HANDLE KIT: FRONT DOOR, WOOD, CRA 1 フロントドアハンドル 16,400 3900-177 HANDLE: WOOD,BLACK 4,200 4500-1682 Round Head Screw 1/4-20x3-3/4” (→93-71910) 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 5391-085 Handle Extension (→93-71910) 39 93-71915 HANDLE KIT: ASH PAN DOOR, CRA 1 灰受けドアハンドル 15,600 3900-177 HANDLE: WOOD,BLACK 4,200 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 1,000 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 4700-0850 SPACER: DOOR,1/4" IDx1/2" ODx1/8" T, 1,000 5240-147 SPRING:DISC,.787ODX.402IDX.0453OH,HEP 1,800 5391-021 Ash door handle lever (93-71915) 40 93-71918 LATCH KIT: ASH PAN DOOR, CRA 1 灰受けドアラッチキット 19,800 4300-0000 PIN: ROLL,3/32x3/8" (MC #90692A141) 450 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 4500-4680 SCREW:PHILLIP FLAT,M6X1X10MM,DIN965 ZN 650 5240-154 Latch Spring (93-71918) 5391-031 Ash Pan Door Latch (93-71918) ※ラッチ単品の取扱いはありません 41 93-58905 GLASS: CRA ガラスキット：クラフツバリー8390/8391 38,800 3030-047 GLASS: 14-3/8"x 9-3/4",CRA 3110-053 GASKET: ROPE,3/16",LOW DEN,AD ガラス用ガスケット 1,000/m 3120-021 GASKET: GLASS CLIP, BLACK ガラスクリップ用ガスケット 400 5021-060 CLIP: GLASS,HER 1/TRI ガラスクリップ 1,500 4500-4600 SCREW:DIN7985,M4X8MM,PAN HD,BL OX ガラスクリップ用ビス 650 機種（モデル） 製造 Serial No. クリーンバーン クラフツバリー8390 2006/06-2012/12 1001-5600 クリーンバーン クラフツバリー8391 2014/04-2019/10 7001-11500 ハイブリッド クラフツバリー8392 2020/06- 12001- ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、バジル：83） Craftsbury 8391_製造：2014/03-2020/03 終了(SN.7000-11500) Rev.20130410 長野総商株式会社_2509
