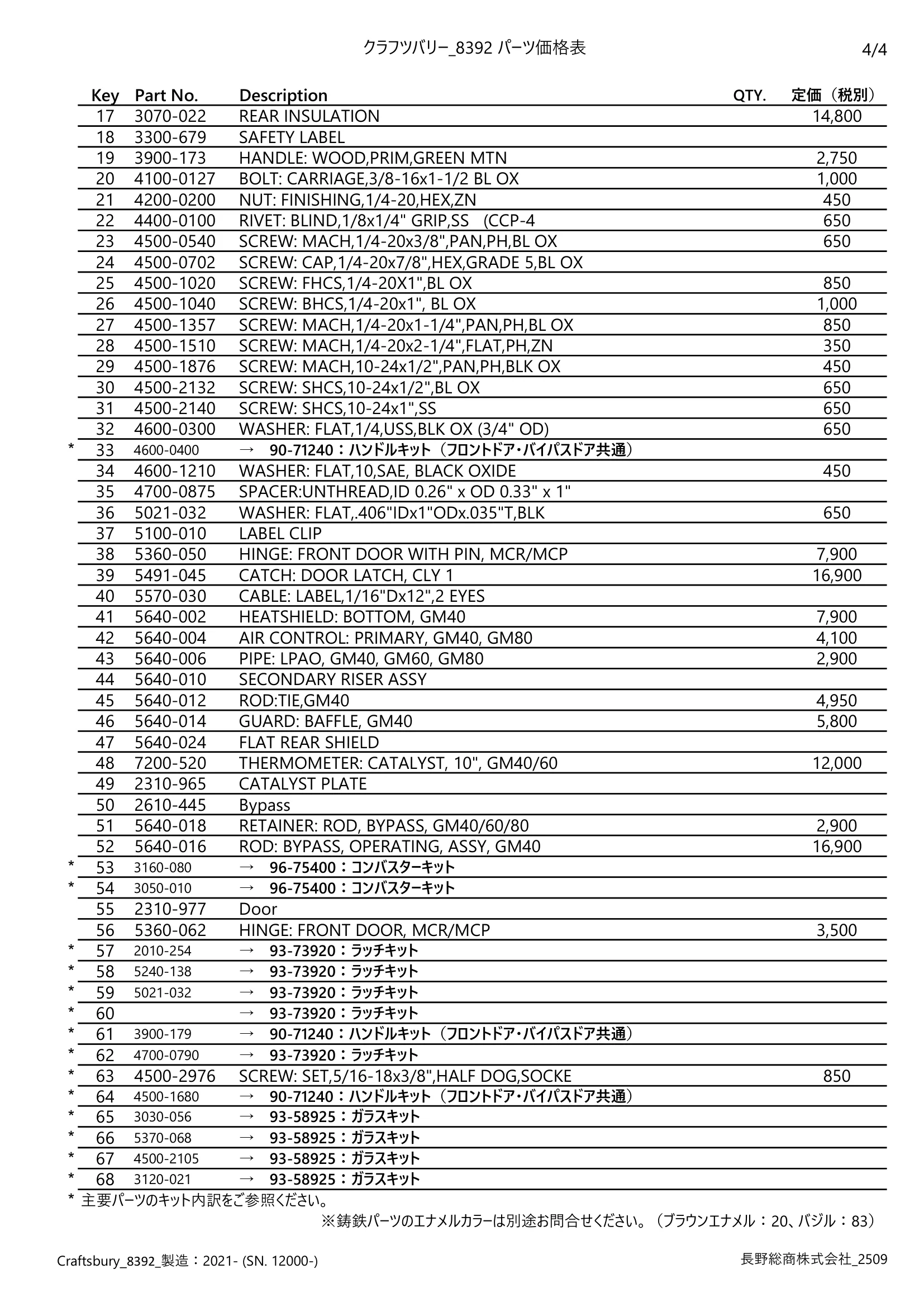

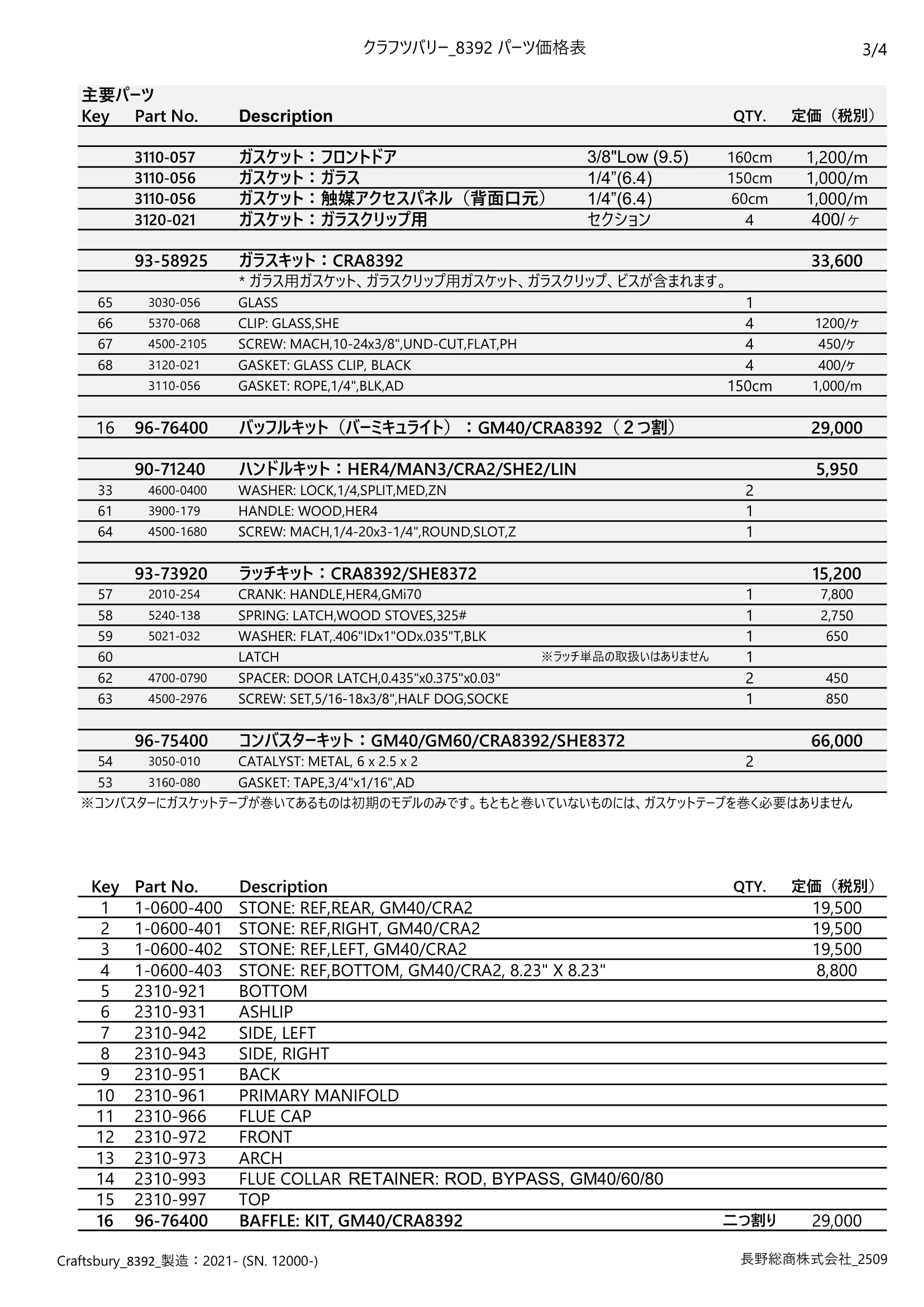

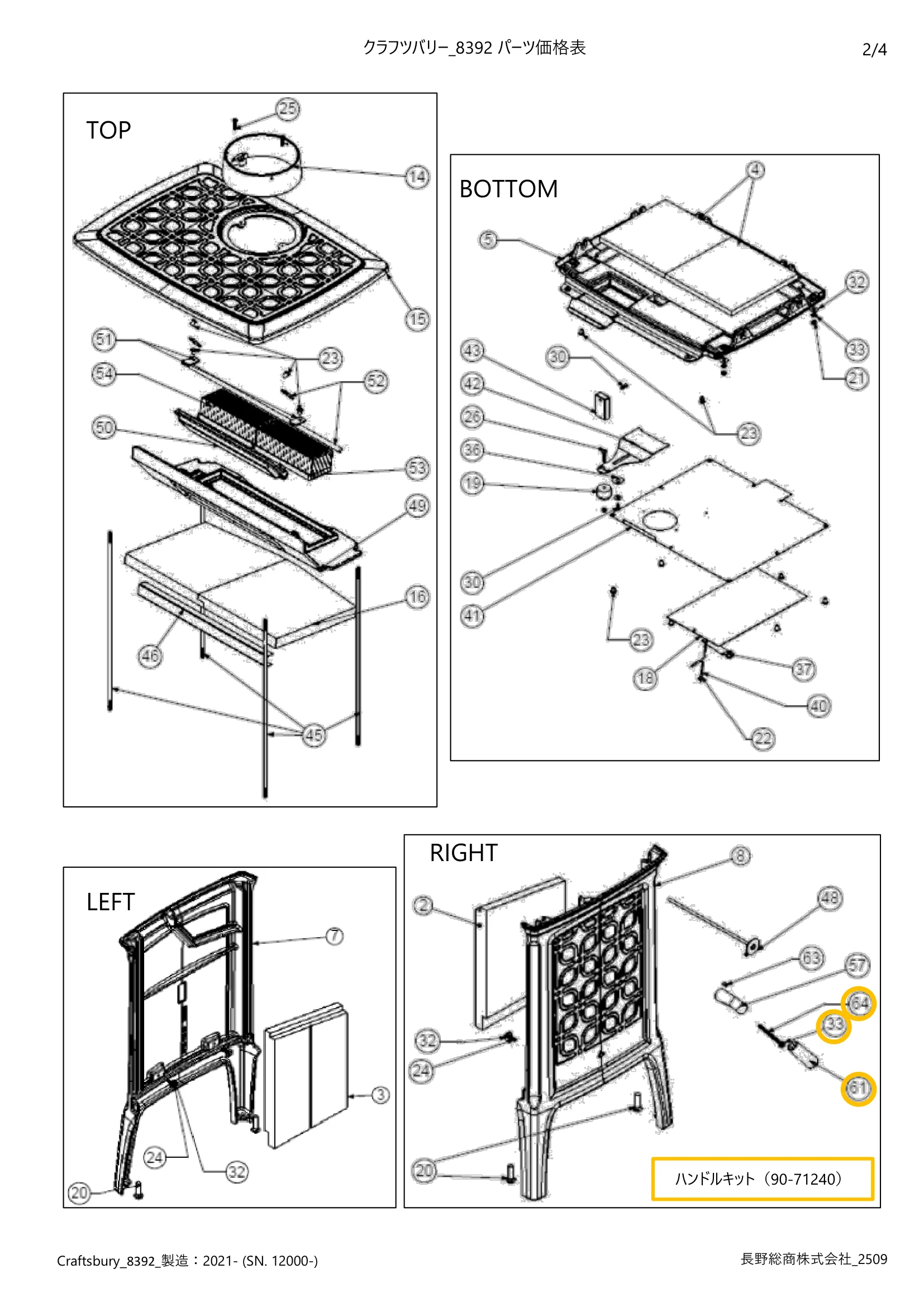

クラフツバリー_8392 パーツ価格表 1/4 Craftsbury Model 8392 ハイブリッド BACK FRONT ラッチキット（93-73920） ハンドルキット（90-71240） ガラスキット（93-58925） Craftsbury_8392_製造：2021- (SN. 12000-) 長野総商株式会社_2509 クラフツバリー_8392 パーツ価格表 2/4 LEFT TOP BOTTOM ハンドルキット（90-71240） RIGHT Craftsbury_8392_製造：2021- (SN. 12000-) 長野総商株式会社_2509 クラフツバリー_8392 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-057 ガスケット：フロントドア 3/8"Low (9.5) 160cm 1,200/m 3110-056 ガスケット：ガラス 1/4”(6.4) 150cm 1,000/m 3110-056 ガスケット：触媒アクセスパネル（背面口元） 1/4”(6.4) 60cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 4 400/ヶ 93-58925 ガラスキット：CRA8392 33,600 * ガラス用ガスケット、ガラスクリップ用ガスケット、ガラスクリップ、ビスが含まれます。 65 3030-056 GLASS 1 66 5370-068 CLIP: GLASS,SHE 4 1200/ヶ 67 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 4 450/ヶ 68 3120-021 GASKET: GLASS CLIP, BLACK 4 400/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 150cm 1,000/m 16 96-76400 バッフルキット（バーミキュライト）：GM40/CRA8392（２つ割） 29,000 90-71240 ハンドルキット：HER4/MAN3/CRA2/SHE2/LIN 5,950 33 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 61 3900-179 HANDLE: WOOD,HER4 1 64 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1 93-73920 ラッチキット：CRA8392/SHE8372 15,200 57 2010-254 CRANK: HANDLE,HER4,GMi70 1 7,800 58 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 59 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 60 LATCH ※ラッチ単品の取扱いはありません 1 62 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 2 450 63 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 96-75400 コンバスターキット：GM40/GM60/CRA8392/SHE8372 66,000 54 3050-010 CATALYST: METAL, 6 x 2.5 x 2 2 53 3160-080 GASKET: TAPE,3/4"x1/16",AD ※コンバスターにガスケットテープが巻いてあるものは初期のモデルのみです。もともと巻いていないものには、ガスケットテープを巻く必要はありません Key Part No. Description QTY. 定価（税別） 1 1-0600-400 STONE: REF,REAR, GM40/CRA2 19,500 2 1-0600-401 STONE: REF,RIGHT, GM40/CRA2 19,500 3 1-0600-402 STONE: REF,LEFT, GM40/CRA2 19,500 4 1-0600-403 STONE: REF,BOTTOM, GM40/CRA2, 8.23" X 8.23" 8,800 5 2310-921 BOTTOM 6 2310-931 ASHLIP 7 2310-942 SIDE, LEFT 8 2310-943 SIDE, RIGHT 9 2310-951 BACK 10 2310-961 PRIMARY MANIFOLD 11 2310-966 FLUE CAP 12 2310-972 FRONT 13 2310-973 ARCH 14 2310-993 FLUE COLLAR RETAINER: ROD, BYPASS, GM40/60/80 15 2310-997 TOP 16 96-76400 BAFFLE: KIT, GM40/CRA8392 二つ割り 29,000 Craftsbury_8392_製造：2021- (SN. 12000-) 長野総商株式会社_2509 クラフツバリー_8392 パーツ価格表 4/4 Key Part No. Description QTY. 定価（税別） 17 3070-022 REAR INSULATION 14,800 18 3300-679 SAFETY LABEL 19 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 2,750 20 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 1,000 21 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 22 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 23 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,BL OX 650 24 4500-0702 SCREW: CAP,1/4-20x7/8",HEX,GRADE 5,BL OX 25 4500-1020 SCREW: FHCS,1/4-20X1",BL OX 850 26 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1,000 27 4500-1357 SCREW: MACH,1/4-20x1-1/4",PAN,PH,BL OX 850 28 4500-1510 SCREW: MACH,1/4-20x2-1/4",FLAT,PH,ZN 350 29 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 30 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 31 4500-2140 SCREW: SHCS,10-24x1",SS 650 32 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 * 33 4600-0400 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） 34 4600-1210 WASHER: FLAT,10,SAE, BLACK OXIDE 450 35 4700-0875 SPACER:UNTHREAD,ID 0.26" x OD 0.33" x 1" 36 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 37 5100-010 LABEL CLIP 38 5360-050 HINGE: FRONT DOOR WITH PIN, MCR/MCP 7,900 39 5491-045 CATCH: DOOR LATCH, CLY 1 16,900 40 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 41 5640-002 HEATSHIELD: BOTTOM, GM40 7,900 42 5640-004 AIR CONTROL: PRIMARY, GM40, GM80 4,100 43 5640-006 PIPE: LPAO, GM40, GM60, GM80 2,900 44 5640-010 SECONDARY RISER ASSY 45 5640-012 ROD:TIE,GM40 4,950 46 5640-014 GUARD: BAFFLE, GM40 5,800 47 5640-024 FLAT REAR SHIELD 48 7200-520 THERMOMETER: CATALYST, 10", GM40/60 12,000 49 2310-965 CATALYST PLATE 50 2610-445 Bypass 51 5640-018 RETAINER: ROD, BYPASS, GM40/60/80 2,900 52 5640-016 ROD: BYPASS, OPERATING, ASSY, GM40 16,900 * 53 3160-080 →　96-75400：コンバスターキット * 54 3050-010 →　96-75400：コンバスターキット 55 2310-977 Door 56 5360-062 HINGE: FRONT DOOR, MCR/MCP 3,500 * 57 2010-254 →　93-73920：ラッチキット * 58 5240-138 →　93-73920：ラッチキット * 59 5021-032 →　93-73920：ラッチキット * 60 →　93-73920：ラッチキット * 61 3900-179 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） * 62 4700-0790 →　93-73920：ラッチキット * 63 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 * 64 4500-1680 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） * 65 3030-056 →　93-58925：ガラスキット * 66 5370-068 →　93-58925：ガラスキット * 67 4500-2105 →　93-58925：ガラスキット * 68 3120-021 →　93-58925：ガラスキット * 主要パーツのキット内訳をご参照ください。 ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、バジル：83） Craftsbury_8392_製造：2021- (SN. 12000-) 長野総商株式会社_2509
