ハースストーン PARTS PRICE EQUINOX8000_2509
技術資料

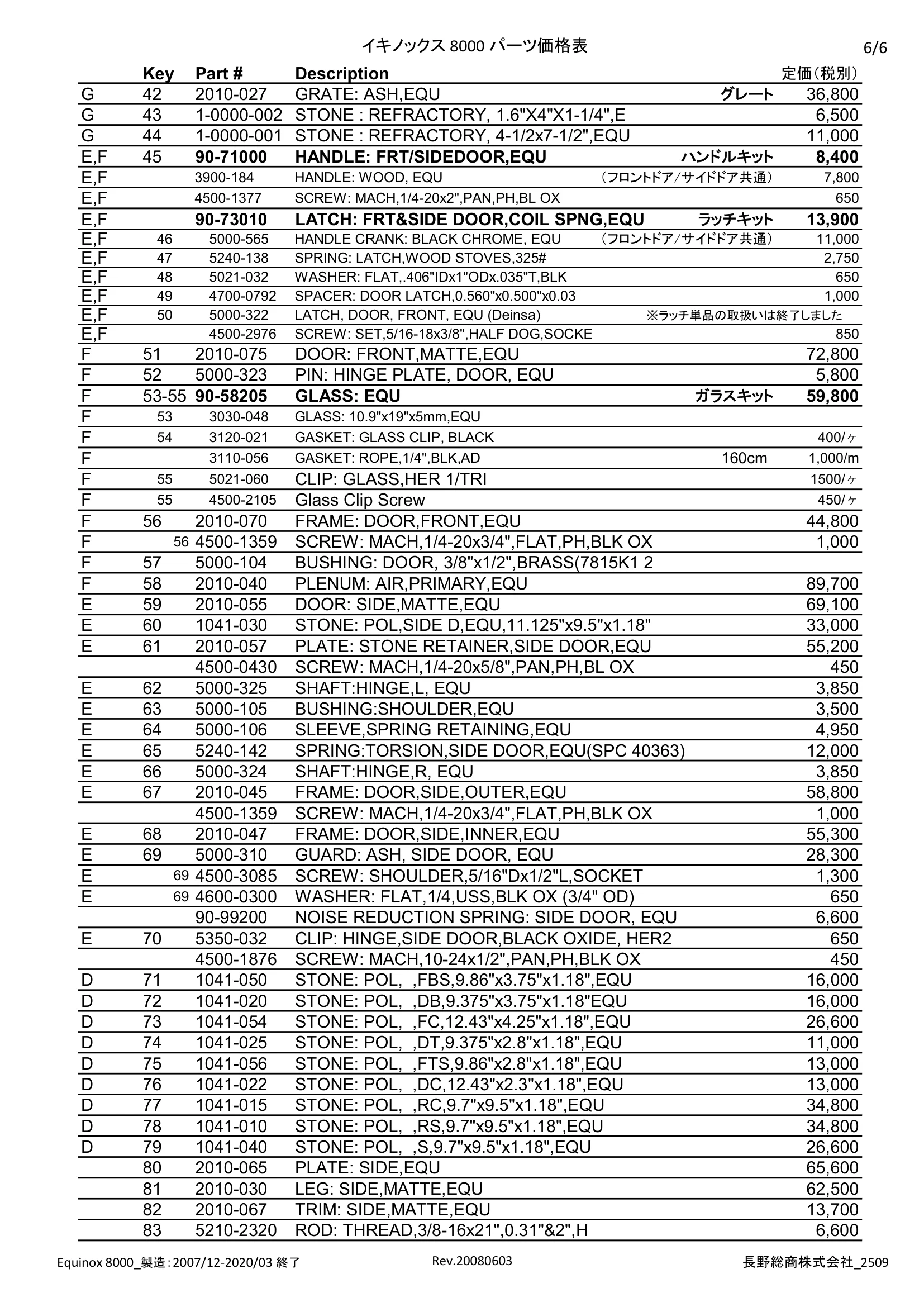

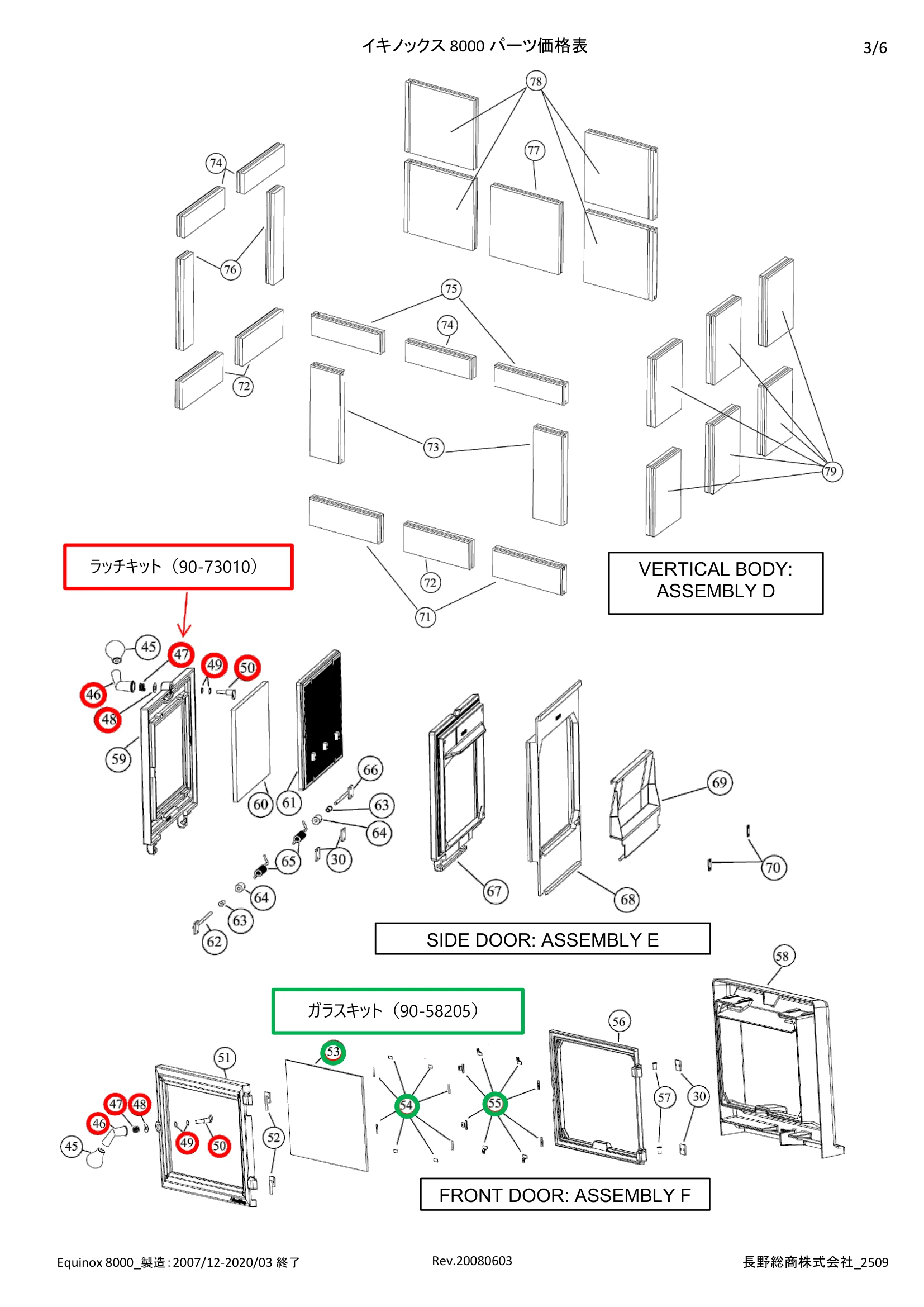

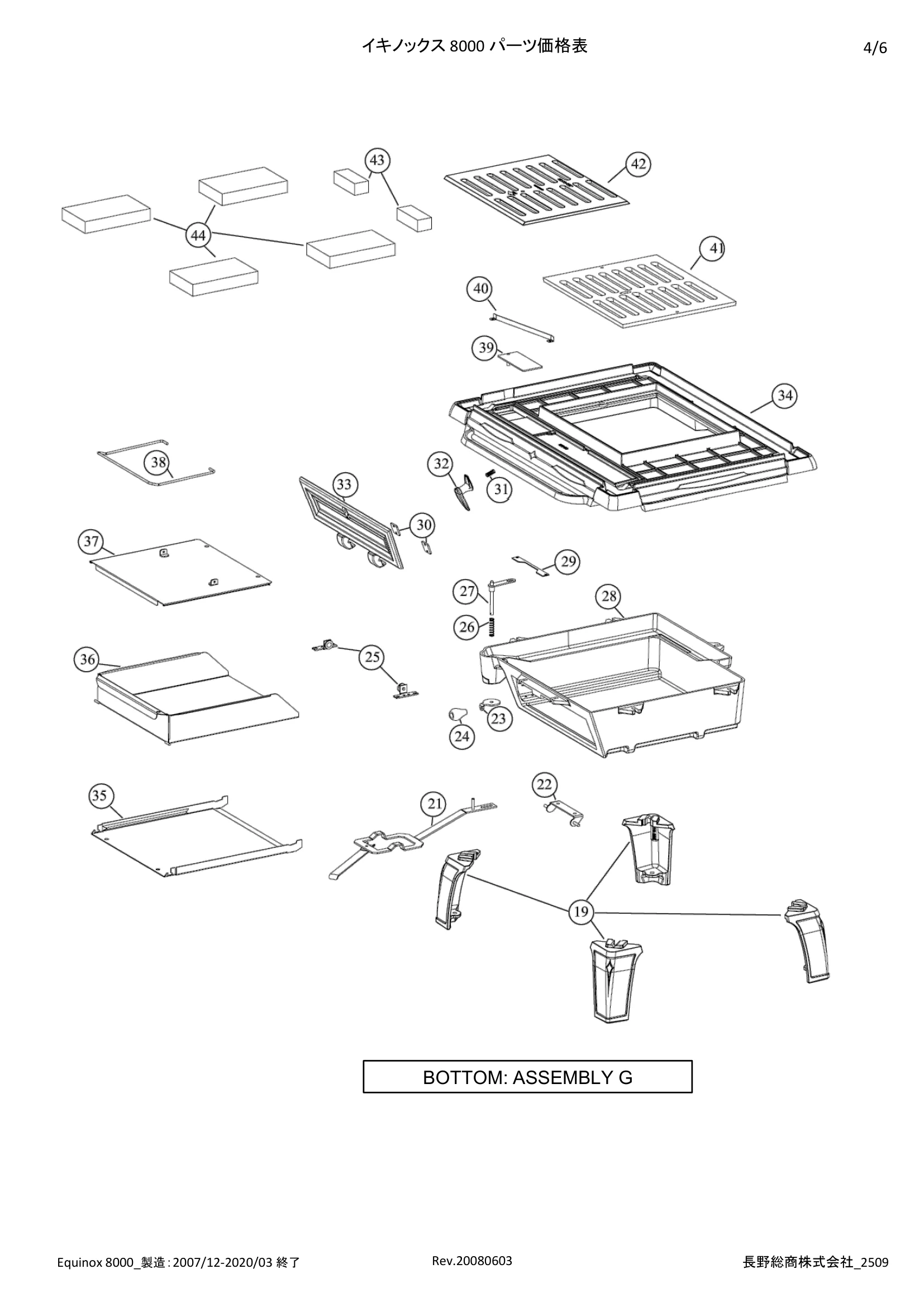

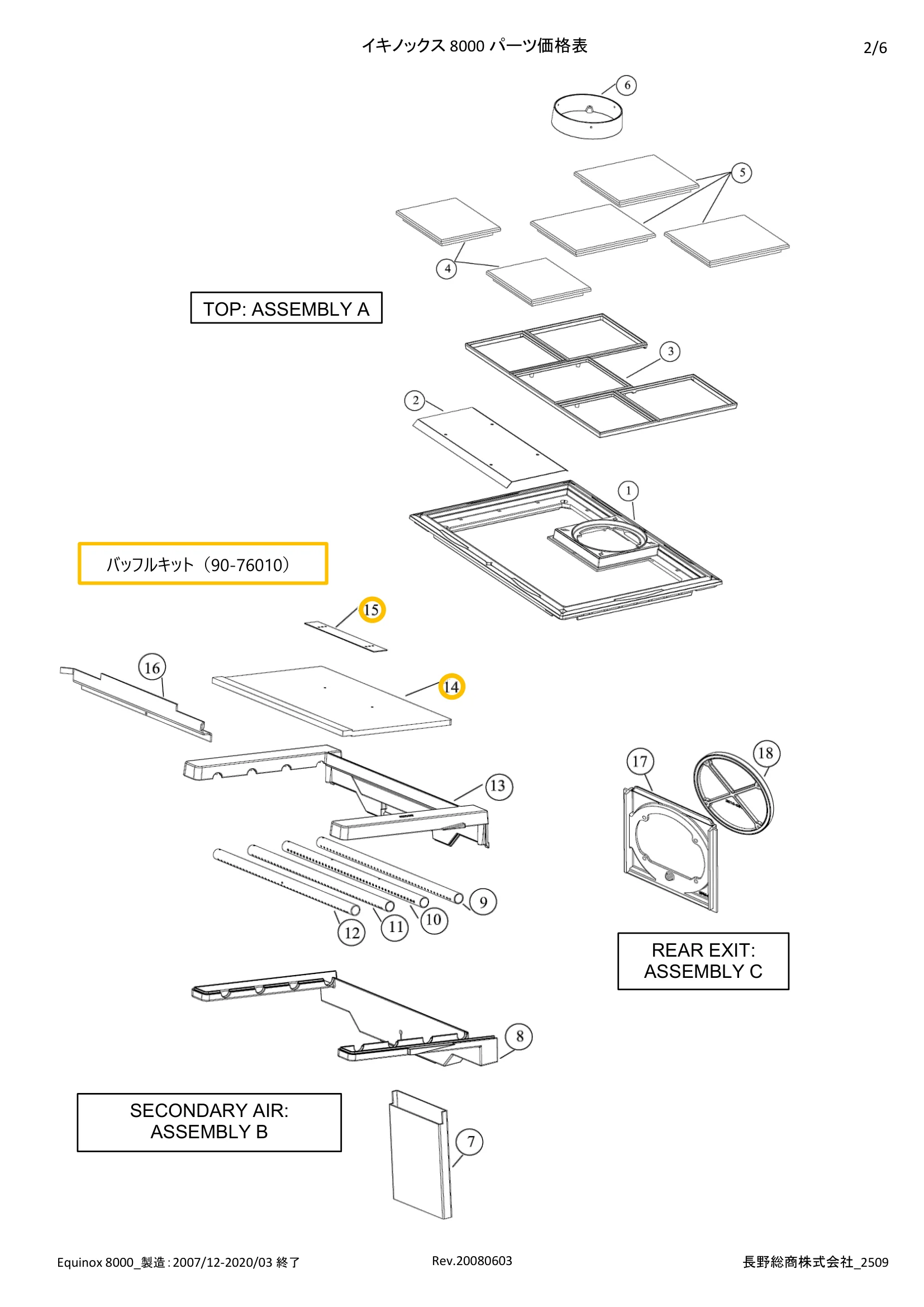

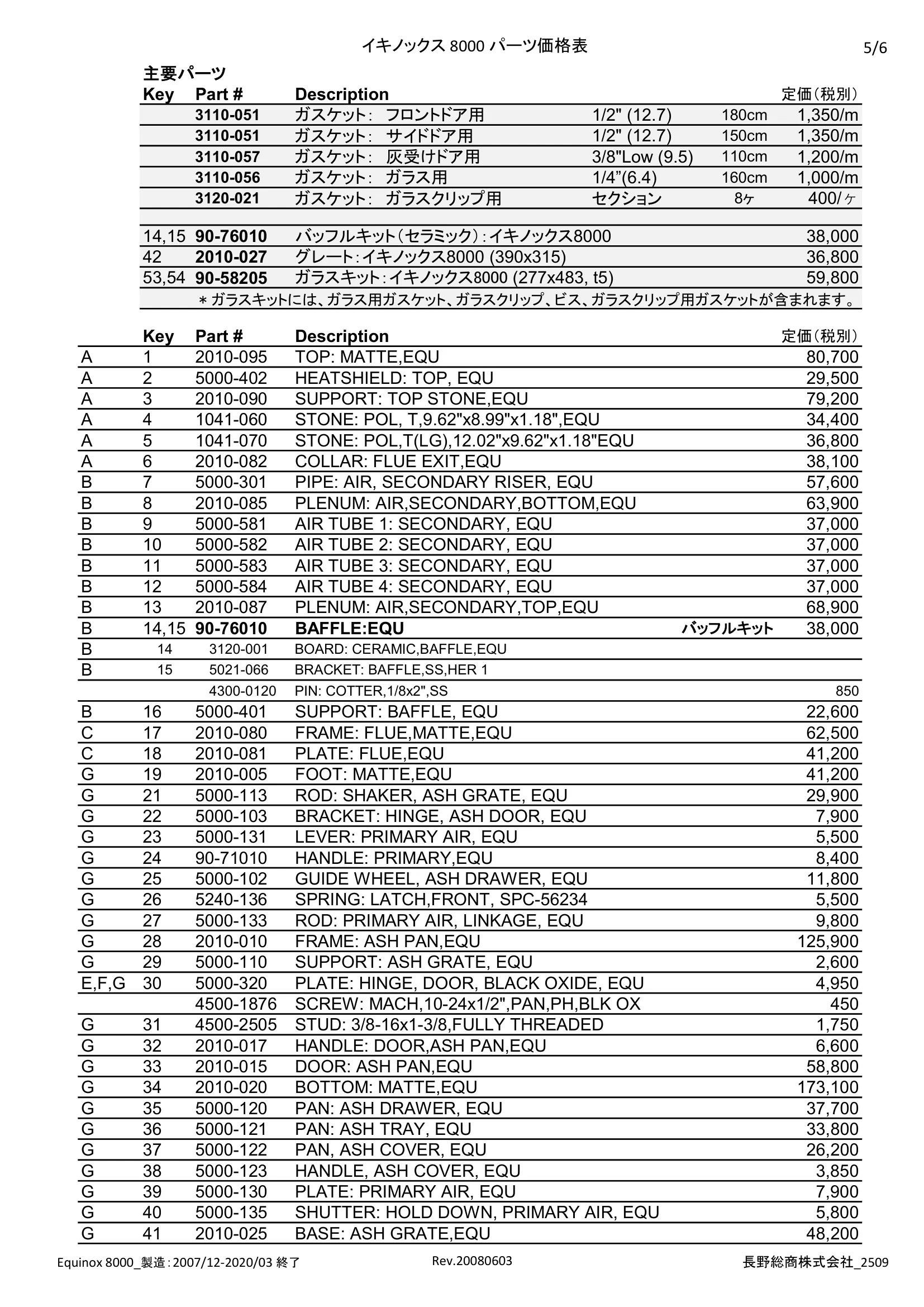

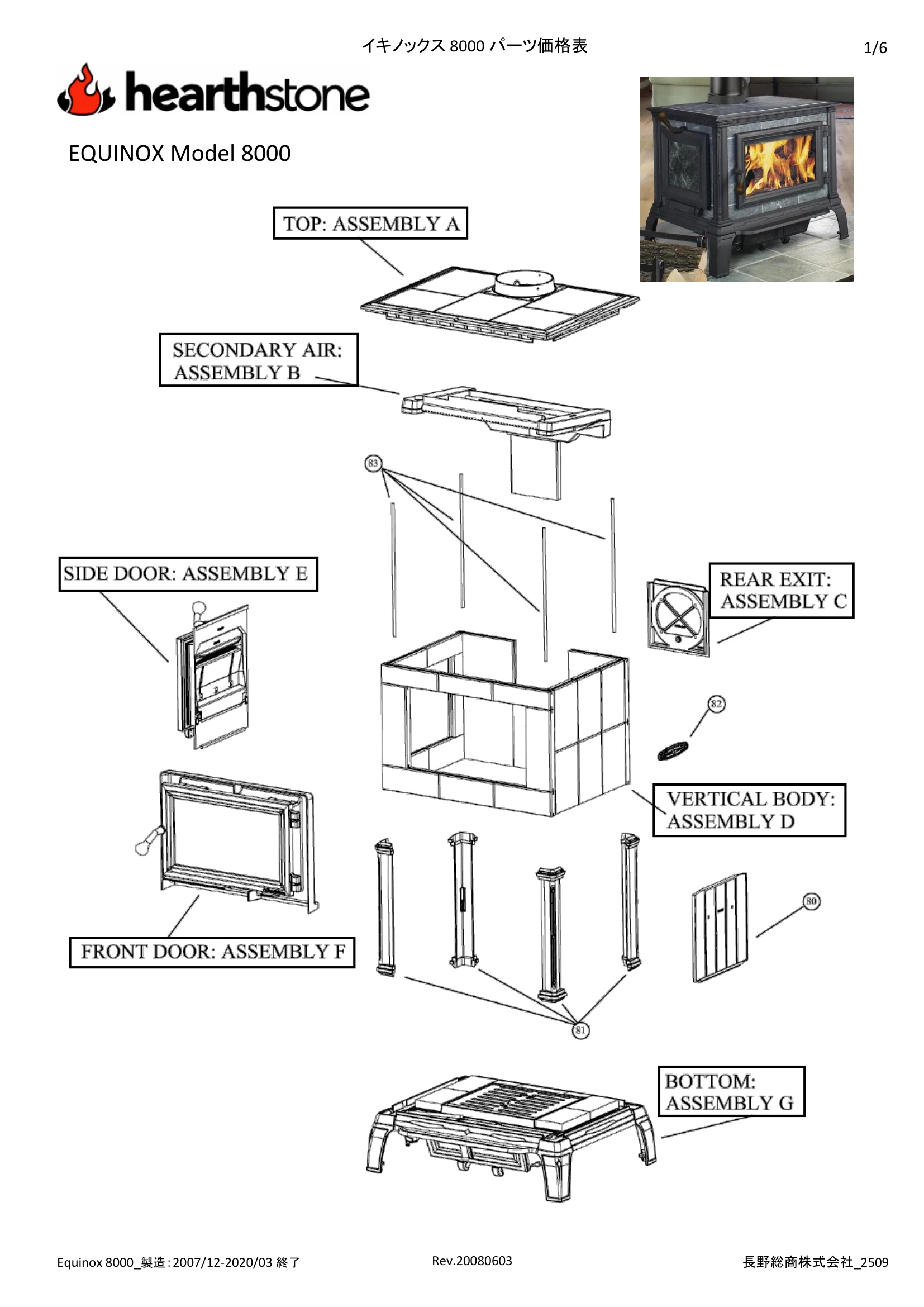

イキノックス 8000 パーツ価格表 1/6 EQUINOX Model 8000 Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509 イキノックス 8000 パーツ価格表 2/6 TOP: ASSEMBLY A SECONDARY AIR: ASSEMBLY B REAR EXIT: ASSEMBLY C バッフルキット（90-76010） Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509 イキノックス 8000 パーツ価格表 3/6 VERTICAL BODY: ASSEMBLY D SIDE DOOR: ASSEMBLY E FRONT DOOR: ASSEMBLY F ラッチキット（90-73010） ガラスキット（90-58205） Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509 イキノックス 8000 パーツ価格表 4/6 BOTTOM: ASSEMBLY G Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509 イキノックス 8000 パーツ価格表 5/6 主要パーツ Key Part # Description 定価（税別） 3110-051 ガスケット：　フロントドア用 1/2" (12.7) 180cm 1,350/m 3110-051 ガスケット：　サイドドア用 1/2" (12.7) 150cm 1,350/m 3110-057 ガスケット：　灰受けドア用 3/8"Low (9.5) 110cm 1,200/m 3110-056 ガスケット：　ガラス用 1/4”(6.4) 160cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 8ヶ 400/ヶ 14,15 90-76010 バッフルキット（セラミック）：イキノックス8000 38,000 42 2010-027 グレート：イキノックス8000 (390x315) 36,800 53,54 90-58205 ガラスキット：イキノックス8000 (277x483, t5) 59,800 Key Part # Description 定価（税別） A 1 2010-095 TOP: MATTE,EQU 80,700 A 2 5000-402 HEATSHIELD: TOP, EQU 29,500 A 3 2010-090 SUPPORT: TOP STONE,EQU 79,200 A 4 1041-060 STONE: POL, T,9.62"x8.99"x1.18",EQU 34,400 A 5 1041-070 STONE: POL,T(LG),12.02"x9.62"x1.18"EQU 36,800 A 6 2010-082 COLLAR: FLUE EXIT,EQU 38,100 B 7 5000-301 PIPE: AIR, SECONDARY RISER, EQU 57,600 B 8 2010-085 PLENUM: AIR,SECONDARY,BOTTOM,EQU 63,900 B 9 5000-581 AIR TUBE 1: SECONDARY, EQU 37,000 B 10 5000-582 AIR TUBE 2: SECONDARY, EQU 37,000 B 11 5000-583 AIR TUBE 3: SECONDARY, EQU 37,000 B 12 5000-584 AIR TUBE 4: SECONDARY, EQU 37,000 B 13 2010-087 PLENUM: AIR,SECONDARY,TOP,EQU 68,900 B 14,15 90-76010 BAFFLE:EQU バッフルキット 38,000 B 14 3120-001 BOARD: CERAMIC,BAFFLE,EQU B 15 5021-066 BRACKET: BAFFLE,SS,HER 1 4300-0120 PIN: COTTER,1/8x2",SS 850 B 16 5000-401 SUPPORT: BAFFLE, EQU 22,600 C 17 2010-080 FRAME: FLUE,MATTE,EQU 62,500 C 18 2010-081 PLATE: FLUE,EQU 41,200 G 19 2010-005 FOOT: MATTE,EQU 41,200 G 21 5000-113 ROD: SHAKER, ASH GRATE, EQU 29,900 G 22 5000-103 BRACKET: HINGE, ASH DOOR, EQU 7,900 G 23 5000-131 LEVER: PRIMARY AIR, EQU 5,500 G 24 90-71010 HANDLE: PRIMARY,EQU 8,400 G 25 5000-102 GUIDE WHEEL, ASH DRAWER, EQU 11,800 G 26 5240-136 SPRING: LATCH,FRONT, SPC-56234 5,500 G 27 5000-133 ROD: PRIMARY AIR, LINKAGE, EQU 9,800 G 28 2010-010 FRAME: ASH PAN,EQU 125,900 G 29 5000-110 SUPPORT: ASH GRATE, EQU 2,600 E,F,G 30 5000-320 PLATE: HINGE, DOOR, BLACK OXIDE, EQU 4,950 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 G 31 4500-2505 STUD: 3/8-16x1-3/8,FULLY THREADED 1,750 G 32 2010-017 HANDLE: DOOR,ASH PAN,EQU 6,600 G 33 2010-015 DOOR: ASH PAN,EQU 58,800 G 34 2010-020 BOTTOM: MATTE,EQU 173,100 G 35 5000-120 PAN: ASH DRAWER, EQU 37,700 G 36 5000-121 PAN: ASH TRAY, EQU 33,800 G 37 5000-122 PAN, ASH COVER, EQU 26,200 G 38 5000-123 HANDLE, ASH COVER, EQU 3,850 G 39 5000-130 PLATE: PRIMARY AIR, EQU 7,900 G 40 5000-135 SHUTTER: HOLD DOWN, PRIMARY AIR, EQU 5,800 G 41 2010-025 BASE: ASH GRATE,EQU 48,200 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509 イキノックス 8000 パーツ価格表 6/6 Key Part # Description 定価（税別） G 42 2010-027 GRATE: ASH,EQU グレート 36,800 G 43 1-0000-002 STONE : REFRACTORY, 1.6"X4"X1-1/4",E 6,500 G 44 1-0000-001 STONE : REFRACTORY, 4-1/2x7-1/2",EQU 11,000 E,F 45 90-71000 HANDLE: FRT/SIDEDOOR,EQU ハンドルキット 8,400 E,F 3900-184 HANDLE: WOOD, EQU （フロントドア/サイドドア共通） 7,800 E,F 4500-1377 SCREW: MACH,1/4-20x2",PAN,PH,BL OX 650 E,F 90-73010 LATCH: FRT&SIDE DOOR,COIL SPNG,EQU ラッチキット 13,900 E,F 46 5000-565 HANDLE CRANK: BLACK CHROME, EQU （フロントドア/サイドドア共通） 11,000 E,F 47 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 E,F 48 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 E,F 49 4700-0792 SPACER: DOOR LATCH,0.560"x0.500"x0.03 1,000 E,F 50 5000-322 LATCH, DOOR, FRONT, EQU (Deinsa) ※ラッチ単品の取扱いは終了しました E,F 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 F 51 2010-075 DOOR: FRONT,MATTE,EQU 72,800 F 52 5000-323 PIN: HINGE PLATE, DOOR, EQU 5,800 F 53-55 90-58205 GLASS: EQU ガラスキット 59,800 F 53 3030-048 GLASS: 10.9"x19"x5mm,EQU F 54 3120-021 GASKET: GLASS CLIP, BLACK 400/ヶ F 3110-056 GASKET: ROPE,1/4",BLK,AD 160cm 1,000/m F 55 5021-060 CLIP: GLASS,HER 1/TRI 1500/ヶ F 55 4500-2105 Glass Clip Screw 450/ヶ F 56 2010-070 FRAME: DOOR,FRONT,EQU 44,800 F 56 4500-1359 SCREW: MACH,1/4-20x3/4",FLAT,PH,BLK OX 1,000 F 57 5000-104 BUSHING: DOOR, 3/8"x1/2",BRASS(7815K1 2 F 58 2010-040 PLENUM: AIR,PRIMARY,EQU 89,700 E 59 2010-055 DOOR: SIDE,MATTE,EQU 69,100 E 60 1041-030 STONE: POL,SIDE D,EQU,11.125"x9.5"x1.18" 33,000 E 61 2010-057 PLATE: STONE RETAINER,SIDE DOOR,EQU 55,200 4500-0430 SCREW: MACH,1/4-20x5/8",PAN,PH,BL OX 450 E 62 5000-325 SHAFT:HINGE,L, EQU 3,850 E 63 5000-105 BUSHING:SHOULDER,EQU 3,500 E 64 5000-106 SLEEVE,SPRING RETAINING,EQU 4,950 E 65 5240-142 SPRING:TORSION,SIDE DOOR,EQU(SPC 40363) 12,000 E 66 5000-324 SHAFT:HINGE,R, EQU 3,850 E 67 2010-045 FRAME: DOOR,SIDE,OUTER,EQU 58,800 4500-1359 SCREW: MACH,1/4-20x3/4",FLAT,PH,BLK OX 1,000 E 68 2010-047 FRAME: DOOR,SIDE,INNER,EQU 55,300 E 69 5000-310 GUARD: ASH, SIDE DOOR, EQU 28,300 E 69 4500-3085 SCREW: SHOULDER,5/16"Dx1/2"L,SOCKET 1,300 E 69 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 90-99200 NOISE REDUCTION SPRING: SIDE DOOR, EQU 6,600 E 70 5350-032 CLIP: HINGE,SIDE DOOR,BLACK OXIDE, HER2 650 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 D 71 1041-050 STONE: POL, ,FBS,9.86"x3.75"x1.18",EQU 16,000 D 72 1041-020 STONE: POL, ,DB,9.375"x3.75"x1.18"EQU 16,000 D 73 1041-054 STONE: POL, ,FC,12.43"x4.25"x1.18",EQU 26,600 D 74 1041-025 STONE: POL, ,DT,9.375"x2.8"x1.18",EQU 11,000 D 75 1041-056 STONE: POL, ,FTS,9.86"x2.8"x1.18",EQU 13,000 D 76 1041-022 STONE: POL, ,DC,12.43"x2.3"x1.18",EQU 13,000 D 77 1041-015 STONE: POL, ,RC,9.7"x9.5"x1.18",EQU 34,800 D 78 1041-010 STONE: POL, ,RS,9.7"x9.5"x1.18",EQU 34,800 D 79 1041-040 STONE: POL, ,S,9.7"x9.5"x1.18",EQU 26,600 80 2010-065 PLATE: SIDE,EQU 65,600 81 2010-030 LEG: SIDE,MATTE,EQU 62,500 82 2010-067 TRIM: SIDE,MATTE,EQU 13,700 83 5210-2320 ROD: THREAD,3/8-16x21",0.31"&2",H 6,600 Equinox 8000_製造：2007/12-2020/03 終了 Rev.20080603 長野総商株式会社_2509
