ハースストーン PARTS PRICE GM40_2509
技術資料

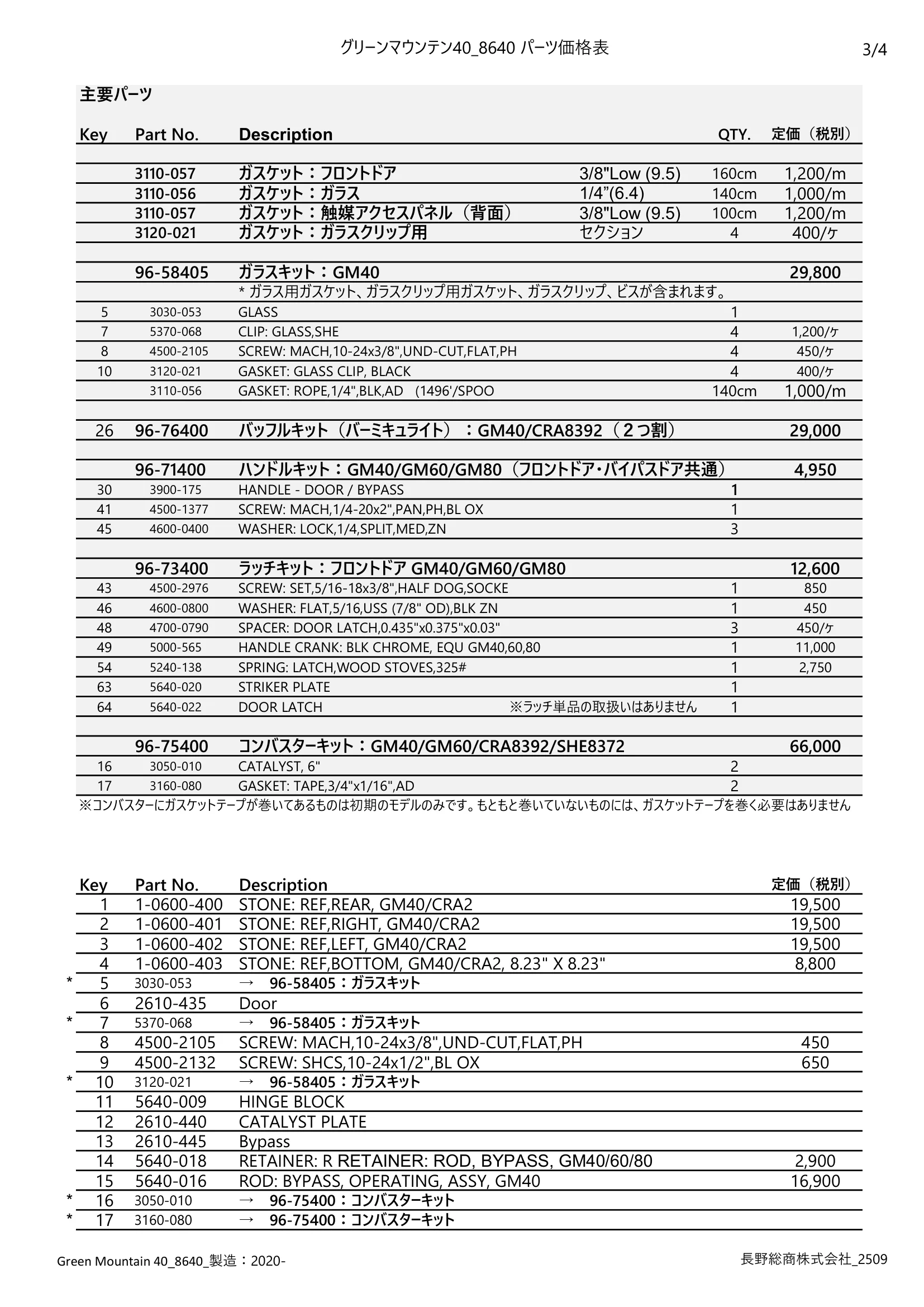

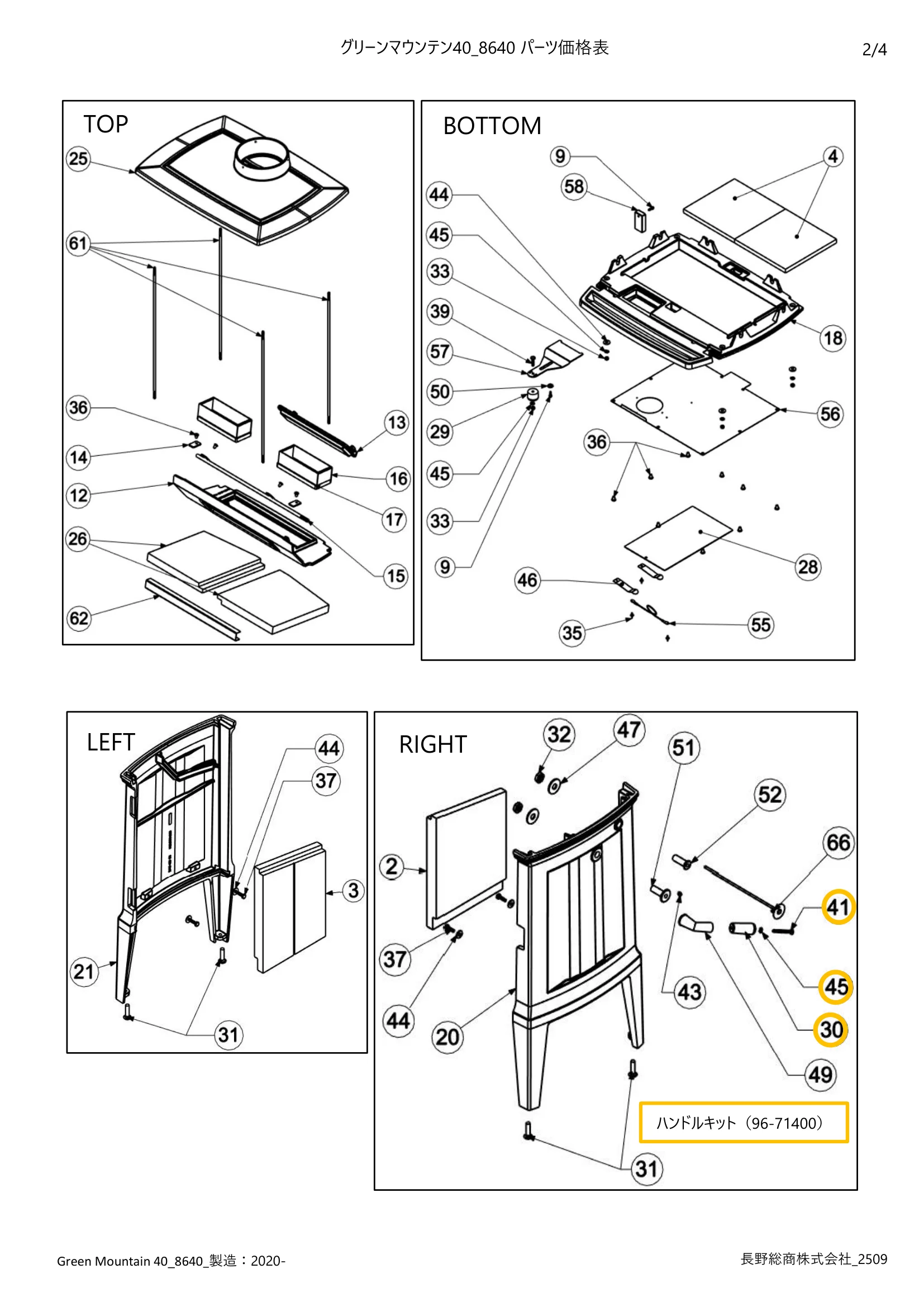

グリーンマウンテン40_8640 パーツ価格表 1/4 Green Mountain 40 Model 8640 BACK FRONT ラッチキット（96-73400） ハンドルキット（96-71400） ガラスキット（96-58405） Green Mountain 40_8640_製造：2020- 長野総商株式会社_2509 グリーンマウンテン40_8640 パーツ価格表 2/4 LEFT TOP BOTTOM ハンドルキット（96-71400） RIGHT Green Mountain 40_8640_製造：2020- 長野総商株式会社_2509 グリーンマウンテン40_8640 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-057 ガスケット：フロントドア 3/8"Low (9.5) 160cm 1,200/m 3110-056 ガスケット：ガラス 1/4”(6.4) 140cm 1,000/m 3110-057 ガスケット：触媒アクセスパネル（背面） 3/8"Low (9.5) 100cm 1,200/m 3120-021 ガスケット：ガラスクリップ用 セクション 4 400/ヶ 96-58405 ガラスキット：GM40 29,800 * ガラス用ガスケット、ガラスクリップ用ガスケット、ガラスクリップ、ビスが含まれます。 5 3030-053 GLASS 1 7 5370-068 CLIP: GLASS,SHE 4 1,200/ヶ 8 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 4 450/ヶ 10 3120-021 GASKET: GLASS CLIP, BLACK 4 400/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD (1496'/SPOO 140cm 1,000/m 26 96-76400 バッフルキット（バーミキュライト）：GM40/CRA8392（２つ割） 29,000 96-71400 ハンドルキット：GM40/GM60/GM80（フロントドア・バイパスドア共通） 4,950 30 3900-175 HANDLE - DOOR / BYPASS 1 41 4500-1377 SCREW: MACH,1/4-20x2",PAN,PH,BL OX 1 45 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 3 96-73400 ラッチキット：フロントドア GM40/GM60/GM80 12,600 43 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 46 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 1 450 48 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 3 450/ヶ 49 5000-565 HANDLE CRANK: BLK CHROME, EQU GM40,60,80 1 11,000 54 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 63 5640-020 STRIKER PLATE 1 64 5640-022 DOOR LATCH ※ラッチ単品の取扱いはありません 1 96-75400 コンバスターキット：GM40/GM60/CRA8392/SHE8372 66,000 16 3050-010 CATALYST, 6" 2 17 3160-080 GASKET: TAPE,3/4"x1/16",AD 2 ※コンバスターにガスケットテープが巻いてあるものは初期のモデルのみです。もともと巻いていないものには、ガスケットテープを巻く必要はありません Key Part No. Description 定価（税別） 1 1-0600-400 STONE: REF,REAR, GM40/CRA2 19,500 2 1-0600-401 STONE: REF,RIGHT, GM40/CRA2 19,500 3 1-0600-402 STONE: REF,LEFT, GM40/CRA2 19,500 4 1-0600-403 STONE: REF,BOTTOM, GM40/CRA2, 8.23" X 8.23" 8,800 * 5 3030-053 →　96-58405：ガラスキット 6 2610-435 Door * 7 5370-068 →　96-58405：ガラスキット 8 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 450 9 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 * 10 3120-021 →　96-58405：ガラスキット 11 5640-009 HINGE BLOCK 12 2610-440 CATALYST PLATE 13 2610-445 Bypass 14 5640-018 RETAINER: R RETAINER: ROD, BYPASS, GM40/60/80 2,900 15 5640-016 ROD: BYPASS, OPERATING, ASSY, GM40 16,900 * 16 3050-010 →　96-75400：コンバスターキット * 17 3160-080 →　96-75400：コンバスターキット Green Mountain 40_8640_製造：2020- 長野総商株式会社_2509 グリーンマウンテン40_8640 パーツ価格表 4/4 Key Part No. Description 定価（税別） 18 2610-405 Bottom 19 2610-410 Back 20 2610-415 Right Side 21 2610-420 LEFT SIDE 22 2610-425 Front Casting 23 2610-430 PRIMARY MANIFOLD 24 2610-450 Catalyst Access Cover 25 2610-455 Top 26 96-76400 BAFFLE: KIT, GM40/CRA8392 二つ割り 29,000 27 3070-023 REAR INSULATION 28 3300-750 LABEL: SAFETY/RATING,GM40 29 3900-173 PRIMARY AIR KNOB 2,750 * 30 3900-175 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 31 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 1,000 32 4200-0100 NUT: 9/16"-18 2,600 33 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 34 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 1,750 35 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 36 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,BL OX 650 37 4500-0702 SCREW: CAP,1/4-20x7/8",HEX,GRADE 5,BL OX 38 4500-0900 SCREW: CAP,1/4-20x1",HEX,GRADE 5 450 39 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1,000 40 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 1,000 * 41 4500-1377 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 42 4500-1510 SCREW: MACH,1/4-20x2-1/4",FLAT,PH,ZN 350 * 43 4500-2976 →　96-73400：ラッチキット 44 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 45 4600-0400 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） * 46 4600-0800 →　96-73400：ラッチキット 47 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 1,000 * 48 4700-0790 →　96-73400：ラッチキット * 49 5000-565 →　96-73400：ラッチキット 50 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 51 5031-125 BYPASS ESCUTCHEON 5,500 52 5031-130 PROBE ESCUTCHEON 5,500 53 5100-010 LABEL CLIP * 54 5240-138 →　96-73400：ラッチキット 55 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 56 5640-002 HEATSHIELD: BOTTOM, GM40 7,900 57 5640-004 AIR CONTROL: PRIMARY, GM40, GM80 4,100 58 5640-006 PIPE: LPAO, GM40, GM60, GM80 2,900 59 5640-008 PIN: HINGE 60 5640-010 SECONDARY RISER ASSY 61 5640-012 ROD:TIE,GM40 4,950 62 5640-014 GUARD: BAFFLE, GM40 5,800 * 63 5640-020 →　96-73400：ラッチキット 8 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 450 * 64 5640-022 →　96-73400：ラッチキット 65 5640-024 FLAT REAR SHIELD 66 7200-520 THERMOMETER: CATALYST, 10", GM40/60 12,000 * 主要パーツのキット内訳をご参照ください。 Green Mountain 40_8640_製造：2020- 長野総商株式会社_2509
