ハースストーン PARTS PRICE GM60_2509
技術資料

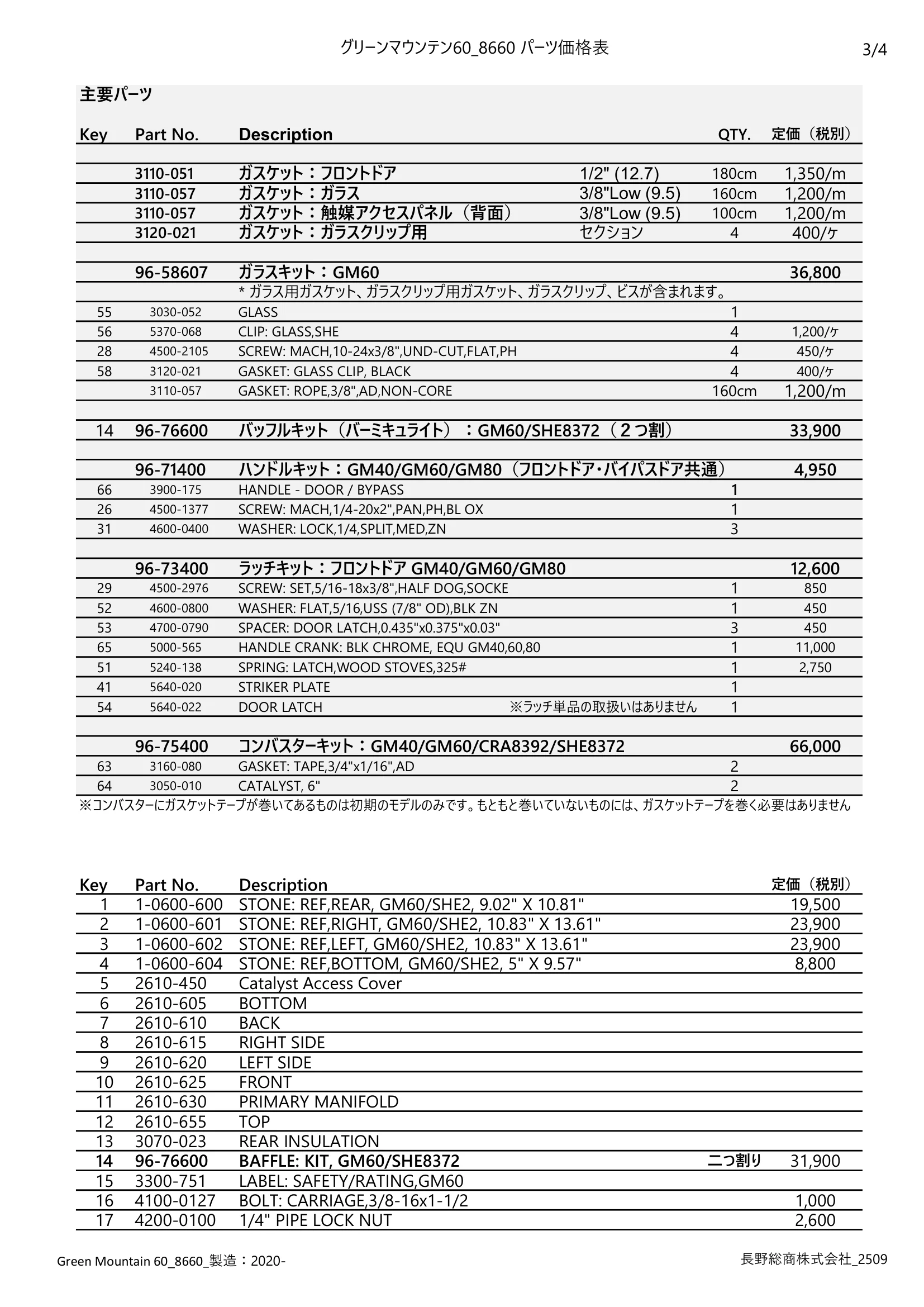

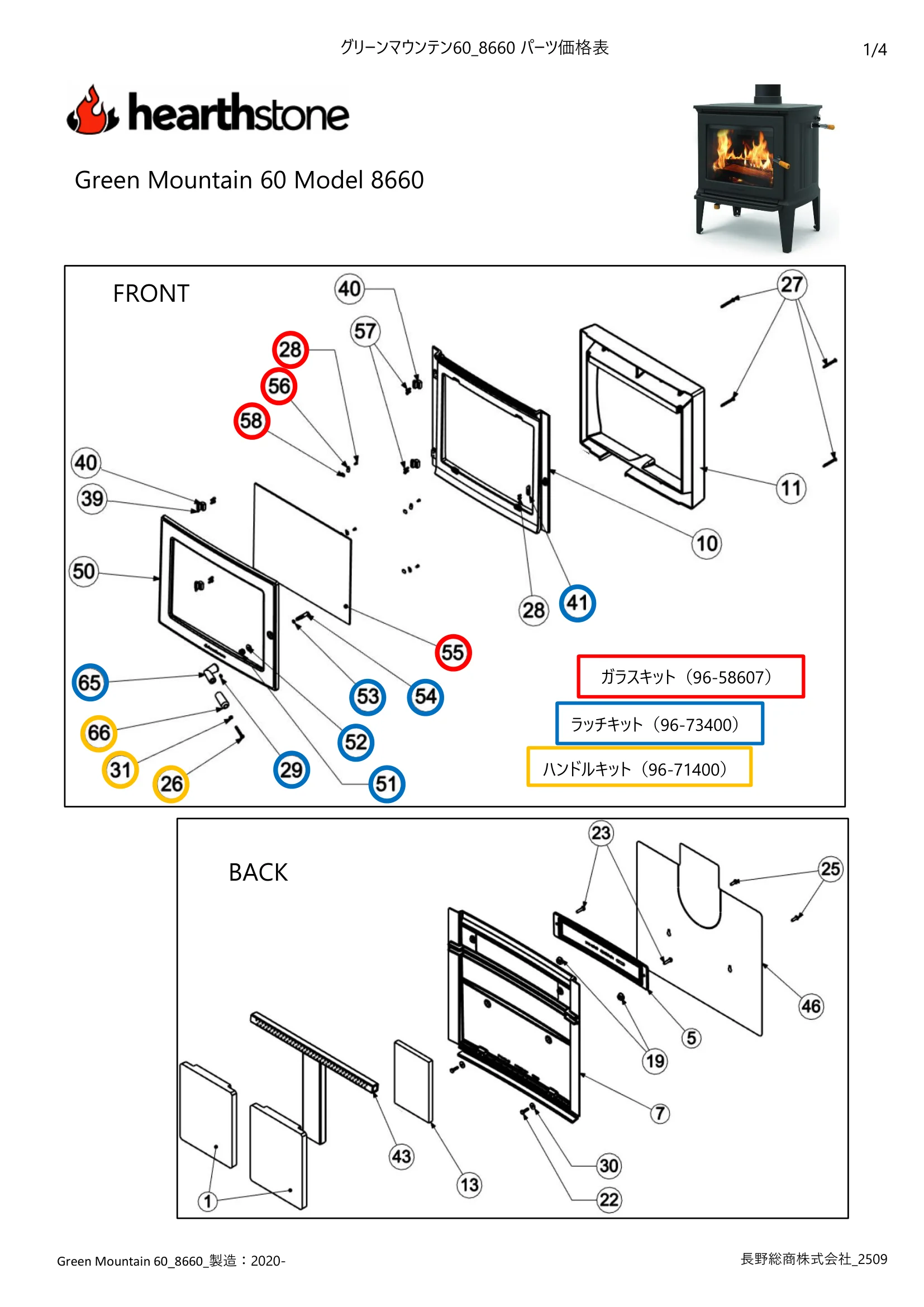

グリーンマウンテン60_8660 パーツ価格表 1/4 Green Mountain 60 Model 8660 FRONT BACK ハンドルキット（96-71400） ラッチキット（96-73400） ガラスキット（96-58607） Green Mountain 60_8660_製造：2020- 長野総商株式会社_2509 グリーンマウンテン60_8660 パーツ価格表 2/4 LEFT TOP BOTTOM RIGHT ハンドルキット（96-71400） Green Mountain 60_8660_製造：2020- 長野総商株式会社_2509 グリーンマウンテン60_8660 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-051 ガスケット：フロントドア 1/2" (12.7) 180cm 1,350/m 3110-057 ガスケット：ガラス 3/8"Low (9.5) 160cm 1,200/m 3110-057 ガスケット：触媒アクセスパネル（背面） 3/8"Low (9.5) 100cm 1,200/m 3120-021 ガスケット：ガラスクリップ用 セクション 4 400/ヶ 96-58607 ガラスキット：GM60 36,800 * ガラス用ガスケット、ガラスクリップ用ガスケット、ガラスクリップ、ビスが含まれます。 55 3030-052 GLASS 1 56 5370-068 CLIP: GLASS,SHE 4 1,200/ヶ 28 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 4 450/ヶ 58 3120-021 GASKET: GLASS CLIP, BLACK 4 400/ヶ 3110-057 GASKET: ROPE,3/8",AD,NON-CORE 160cm 1,200/m 14 96-76600 バッフルキット（バーミキュライト）：GM60/SHE8372（２つ割） 33,900 96-71400 ハンドルキット：GM40/GM60/GM80（フロントドア・バイパスドア共通） 4,950 66 3900-175 HANDLE - DOOR / BYPASS 1 26 4500-1377 SCREW: MACH,1/4-20x2",PAN,PH,BL OX 1 31 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 3 96-73400 ラッチキット：フロントドア GM40/GM60/GM80 12,600 29 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 52 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 1 450 53 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 3 450 65 5000-565 HANDLE CRANK: BLK CHROME, EQU GM40,60,80 1 11,000 51 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 41 5640-020 STRIKER PLATE 1 54 5640-022 DOOR LATCH ※ラッチ単品の取扱いはありません 1 96-75400 コンバスターキット：GM40/GM60/CRA8392/SHE8372 66,000 63 3160-080 GASKET: TAPE,3/4"x1/16",AD 2 64 3050-010 CATALYST, 6" 2 ※コンバスターにガスケットテープが巻いてあるものは初期のモデルのみです。もともと巻いていないものには、ガスケットテープを巻く必要はありません Key Part No. Description 定価（税別） 1 1-0600-600 STONE: REF,REAR, GM60/SHE2, 9.02" X 10.81" 19,500 2 1-0600-601 STONE: REF,RIGHT, GM60/SHE2, 10.83" X 13.61" 23,900 3 1-0600-602 STONE: REF,LEFT, GM60/SHE2, 10.83" X 13.61" 23,900 4 1-0600-604 STONE: REF,BOTTOM, GM60/SHE2, 5" X 9.57" 8,800 5 2610-450 Catalyst Access Cover 6 2610-605 BOTTOM 7 2610-610 BACK 8 2610-615 RIGHT SIDE 9 2610-620 LEFT SIDE 10 2610-625 FRONT 11 2610-630 PRIMARY MANIFOLD 12 2610-655 TOP 13 3070-023 REAR INSULATION 14 96-76600 BAFFLE: KIT, GM60/SHE8372 二つ割り 31,900 15 3300-751 LABEL: SAFETY/RATING,GM60 16 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 1,000 17 4200-0100 1/4" PIPE LOCK NUT 2,600 Green Mountain 60_8660_製造：2020- 長野総商株式会社_2509 グリーンマウンテン60_8660 パーツ価格表 4/4 Key Part No. Description 定価（税別） 18 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 19 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 1,750 20 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 21 4500-0540 SCREW: MACH,1/4- 20x3/8",PAN,PH,ZN,BLK 650 22 4500-0702 SCREW: CAP,1/4- 20x7/8",HEX,GRADE 5,BL OX 23 4500-0900 SCREW: CAP,1/4-20x1",HEX,GRADE 5 450 24 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1,000 25 4500-1359 SCREW: MACH,1/4- 20x3/4",PAN,PH,BLK 1,000 * 26 4500-1377 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 27 4500-1510 SCREW: MACH,1/4-20x2-1/4",FLAT,PH,ZN 350 28 4500-2105 SCREW: MACH,10-24x3/8",UN- CUT,FLAT,PH, 450 29 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKET 850 30 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 * 31 4600-0400 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） 32 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 1,000 33 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 34 5031-125 BYPASS ESCUTCHEON 5,500 35 5031-130 PROBE ESCUTCHEON 5,500 36 5100-010 LABEL CLIP 37 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 38 5640-006 PIPE: LPAO 2,900 39 5640-008 PIN: HINGE 40 5640-009 HINGE BLOCK * 41 5640-020 →　96-73400：ラッチキット 42 5660-002 BOTTOM SHIELD 43 5660-010 SECONDARY RISER ASSY 44 5660-012 TIE ROD 45 5660-014 GUARD: BAFFLE, GM60 追加 8,800 46 5660-024 HEATSHIELD: REAR, GM60 8,800 47 7200-520 THERMOMETER: CATALYST, 10", GM40/60 12,000 48 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 2,750 49 5660-004 PRIMARY AIR CONTROL 50 2610-635 DOOR: MATTE,GM60 38,100 * 51 5240-138 →　96-73400：ラッチキット * 52 4600-0800 →　96-73400：ラッチキット * 53 4700-0790 →　96-73400：ラッチキット * 54 5640-022 →　96-73400：ラッチキット * 55 3030-052 →　96-58607：ガラスキット * 56 5370-068 →　96-58607：ガラスキット 57 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 * 58 3120-021 →　96-58607：ガラスキット 59 2610-640 CATALYST PLATE 60 2610-445 Bypass 61 5640-018 RETAINER: ROD, BYPASS, GM40/60/80 2,900 62 5660-016 ROD: BYPASS,OPERATING,ASSY, GM60 18,000 * 63 3160-080 →　96-75400：コンバスターキット * 64 3050-010 →　96-75400：コンバスターキット * 65 5000-565 →　96-73400：ラッチキット * 66 3900-175 →　96-71400：ハンドルキット（フロントドア・バイパスドア共通） * 主要パーツのキット内訳をご参照ください。 Green Mountain 60_8660_製造：2020- 長野総商株式会社_2509
