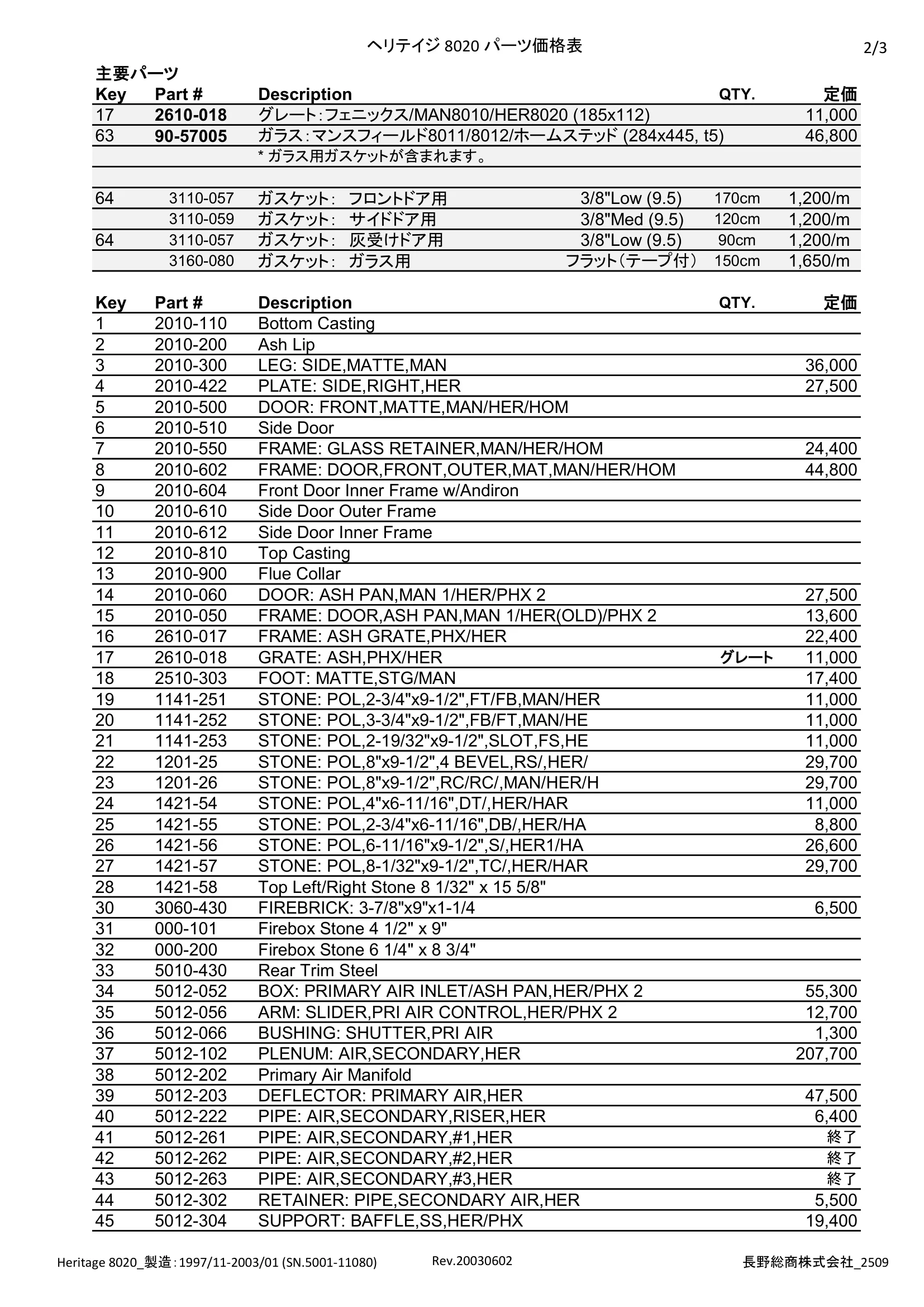

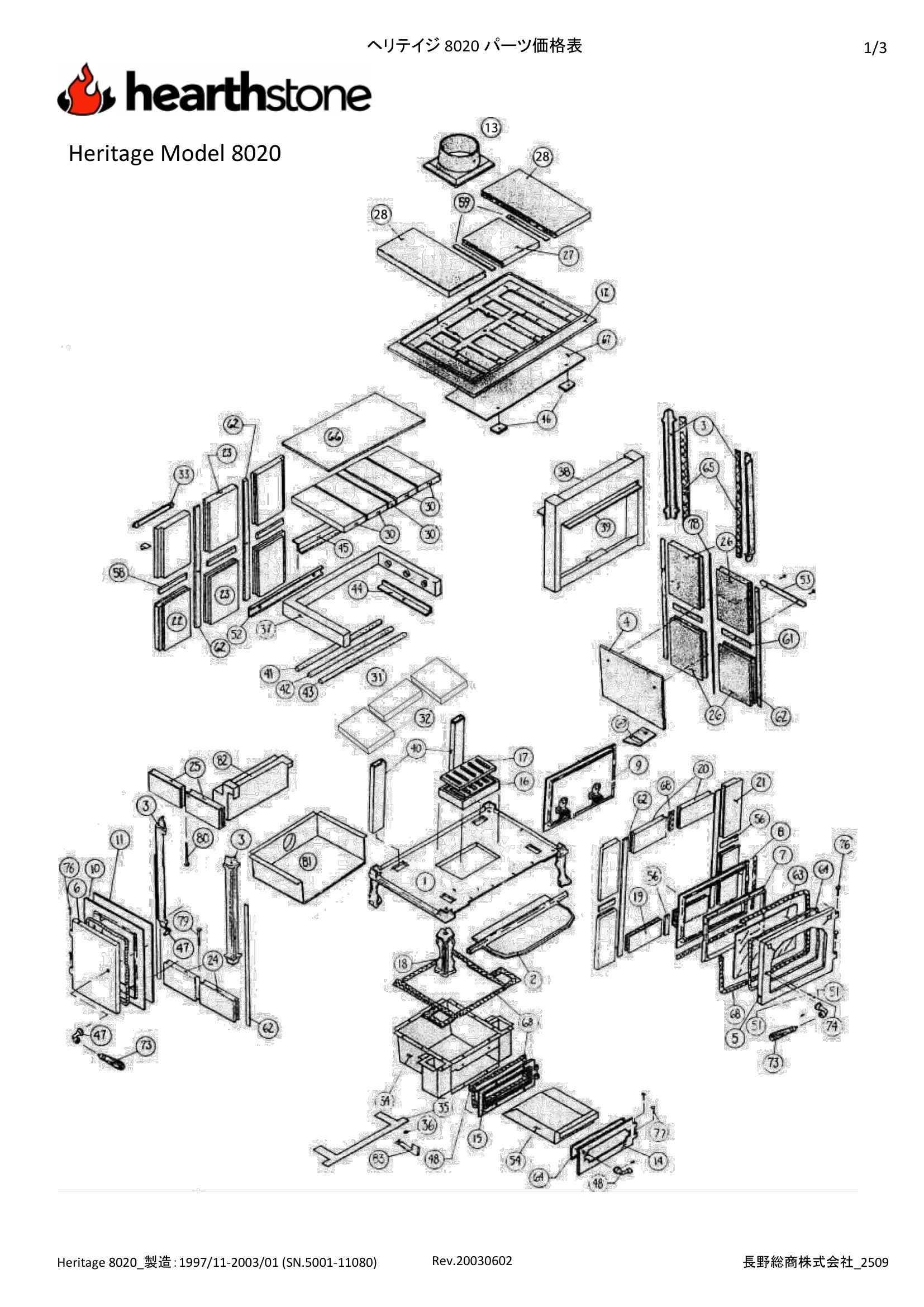

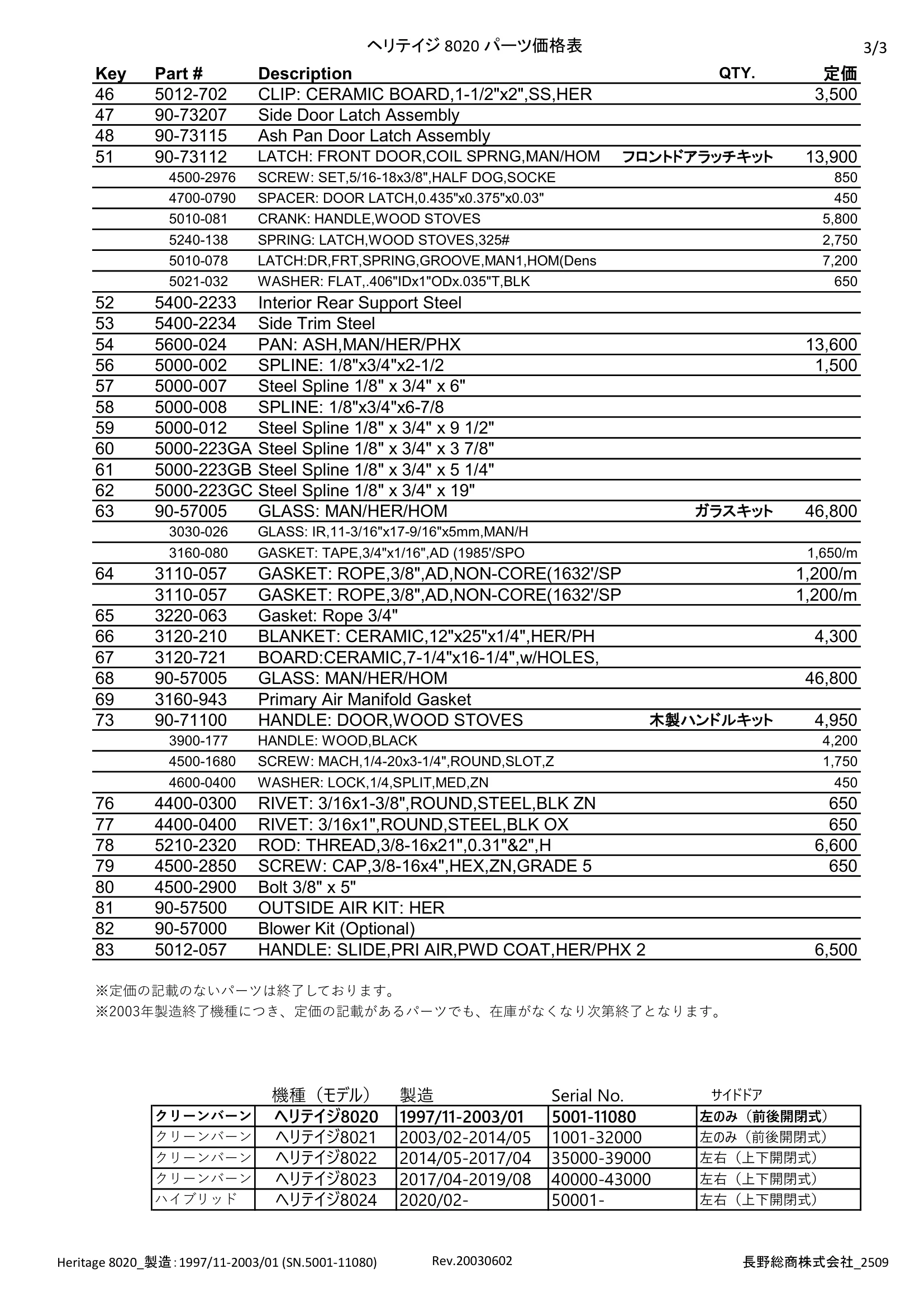

ヘリテイジ 8020 パーツ価格表 1/3 Heritage Model 8020 Heritage 8020_製造：1997/11-2003/01 (SN.5001-11080) Rev.20030602 長野総商株式会社_2509 ヘリテイジ 8020 パーツ価格表 2/3 主要パーツ Key Part # Description QTY. 定価 17 2610-018 グレート：フェニックス/MAN8010/HER8020 (185x112) 11,000 63 90-57005 ガラス：マンスフィールド8011/8012/ホームステッド (284x445, t5) 46,800 * ガラス用ガスケットが含まれます。 64 3110-057 ガスケット：　フロントドア用 3/8"Low (9.5) 170cm 1,200/m 3110-059 ガスケット：　サイドドア用 3/8"Med (9.5) 120cm 1,200/m 64 3110-057 ガスケット：　灰受けドア用 3/8"Low (9.5) 90cm 1,200/m 3160-080 ガスケット：　ガラス用 フラット（テープ付） 150cm 1,650/m Key Part # Description QTY. 定価 1 2010-110 Bottom Casting 2 2010-200 Ash Lip 3 2010-300 LEG: SIDE,MATTE,MAN 36,000 4 2010-422 PLATE: SIDE,RIGHT,HER 27,500 5 2010-500 DOOR: FRONT,MATTE,MAN/HER/HOM 6 2010-510 Side Door 7 2010-550 FRAME: GLASS RETAINER,MAN/HER/HOM 24,400 8 2010-602 FRAME: DOOR,FRONT,OUTER,MAT,MAN/HER/HOM 44,800 9 2010-604 Front Door Inner Frame w/Andiron 10 2010-610 Side Door Outer Frame 11 2010-612 Side Door Inner Frame 12 2010-810 Top Casting 13 2010-900 Flue Collar 14 2010-060 DOOR: ASH PAN,MAN 1/HER/PHX 2 27,500 15 2010-050 FRAME: DOOR,ASH PAN,MAN 1/HER(OLD)/PHX 2 13,600 16 2610-017 FRAME: ASH GRATE,PHX/HER 22,400 17 2610-018 GRATE: ASH,PHX/HER グレート 11,000 18 2510-303 FOOT: MATTE,STG/MAN 17,400 19 1141-251 STONE: POL,2-3/4"x9-1/2",FT/FB,MAN/HER 11,000 20 1141-252 STONE: POL,3-3/4"x9-1/2",FB/FT,MAN/HE 11,000 21 1141-253 STONE: POL,2-19/32"x9-1/2",SLOT,FS,HE 11,000 22 1201-25 STONE: POL,8"x9-1/2",4 BEVEL,RS/,HER/ 29,700 23 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 29,700 24 1421-54 STONE: POL,4"x6-11/16",DT/,HER/HAR 11,000 25 1421-55 STONE: POL,2-3/4"x6-11/16",DB/,HER/HA 8,800 26 1421-56 STONE: POL,6-11/16"x9-1/2",S/,HER1/HA 26,600 27 1421-57 STONE: POL,8-1/32"x9-1/2",TC/,HER/HAR 29,700 28 1421-58 Top Left/Right Stone 8 1/32" x 15 5/8" 30 3060-430 FIREBRICK: 3-7/8"x9"x1-1/4 6,500 31 000-101 Firebox Stone 4 1/2" x 9" 32 000-200 Firebox Stone 6 1/4" x 8 3/4" 33 5010-430 Rear Trim Steel 34 5012-052 BOX: PRIMARY AIR INLET/ASH PAN,HER/PHX 2 55,300 35 5012-056 ARM: SLIDER,PRI AIR CONTROL,HER/PHX 2 12,700 36 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 37 5012-102 PLENUM: AIR,SECONDARY,HER 207,700 38 5012-202 Primary Air Manifold 39 5012-203 DEFLECTOR: PRIMARY AIR,HER 47,500 40 5012-222 PIPE: AIR,SECONDARY,RISER,HER 6,400 41 5012-261 PIPE: AIR,SECONDARY,#1,HER 終了 42 5012-262 PIPE: AIR,SECONDARY,#2,HER 終了 43 5012-263 PIPE: AIR,SECONDARY,#3,HER 終了 44 5012-302 RETAINER: PIPE,SECONDARY AIR,HER 5,500 45 5012-304 SUPPORT: BAFFLE,SS,HER/PHX 19,400 Heritage 8020_製造：1997/11-2003/01 (SN.5001-11080) Rev.20030602 長野総商株式会社_2509 ヘリテイジ 8020 パーツ価格表 3/3 Key Part # Description QTY. 定価 46 5012-702 CLIP: CERAMIC BOARD,1-1/2"x2",SS,HER 3,500 47 90-73207 Side Door Latch Assembly 48 90-73115 Ash Pan Door Latch Assembly 51 90-73112 LATCH: FRONT DOOR,COIL SPRNG,MAN/HOM フロントドアラッチキット 13,900 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 5010-081 CRANK: HANDLE,WOOD STOVES 5,800 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 5010-078 LATCH:DR,FRT,SPRING,GROOVE,MAN1,HOM(Dens 7,200 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 52 5400-2233 Interior Rear Support Steel 53 5400-2234 Side Trim Steel 54 5600-024 PAN: ASH,MAN/HER/PHX 13,600 56 5000-002 SPLINE: 1/8"x3/4"x2-1/2 1,500 57 5000-007 Steel Spline 1/8" x 3/4" x 6" 58 5000-008 SPLINE: 1/8"x3/4"x6-7/8 59 5000-012 Steel Spline 1/8" x 3/4" x 9 1/2" 60 5000-223GA Steel Spline 1/8" x 3/4" x 3 7/8" 61 5000-223GB Steel Spline 1/8" x 3/4" x 5 1/4" 62 5000-223GC Steel Spline 1/8" x 3/4" x 19" 63 90-57005 GLASS: MAN/HER/HOM ガラスキット 46,800 3030-026 GLASS: IR,11-3/16"x17-9/16"x5mm,MAN/H 3160-080 GASKET: TAPE,3/4"x1/16",AD (1985'/SPO 1,650/m 64 3110-057 GASKET: ROPE,3/8",AD,NON-CORE(1632'/SP 1,200/m 3110-057 GASKET: ROPE,3/8",AD,NON-CORE(1632'/SP 1,200/m 65 3220-063 Gasket: Rope 3/4" 66 3120-210 BLANKET: CERAMIC,12"x25"x1/4",HER/PH 4,300 67 3120-721 BOARD:CERAMIC,7-1/4"x16-1/4",w/HOLES, 68 90-57005 GLASS: MAN/HER/HOM 46,800 69 3160-943 Primary Air Manifold Gasket 73 90-71100 HANDLE: DOOR,WOOD STOVES 木製ハンドルキット 4,950 3900-177 HANDLE: WOOD,BLACK 4,200 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 76 4400-0300 RIVET: 3/16x1-3/8",ROUND,STEEL,BLK ZN 650 77 4400-0400 RIVET: 3/16x1",ROUND,STEEL,BLK OX 650 78 5210-2320 ROD: THREAD,3/8-16x21",0.31"&2",H 6,600 79 4500-2850 SCREW: CAP,3/8-16x4",HEX,ZN,GRADE 5 650 80 4500-2900 Bolt 3/8" x 5" 81 90-57500 OUTSIDE AIR KIT: HER 82 90-57000 Blower Kit (Optional) 83 5012-057 HANDLE: SLIDE,PRI AIR,PWD COAT,HER/PHX 2 6,500 ※定価の記載のないパーツは終了しております。 ※2003年製造終了機種につき、定価の記載があるパーツでも、在庫がなくなり次第終了となります。 機種（モデル） 製造 Serial No. サイドドア クリーンバーン ヘリテイジ8020 1997/11-2003/01 5001-11080 左のみ（前後開閉式） クリーンバーン ヘリテイジ8021 2003/02-2014/05 1001-32000 左のみ（前後開閉式） クリーンバーン ヘリテイジ8022 2014/05-2017/04 35000-39000 左右（上下開閉式） クリーンバーン ヘリテイジ8023 2017/04-2019/08 40000-43000 左右（上下開閉式） ハイブリッド ヘリテイジ8024 2020/02- 50001- 左右（上下開閉式） Heritage 8020_製造：1997/11-2003/01 (SN.5001-11080) Rev.20030602 長野総商株式会社_2509
