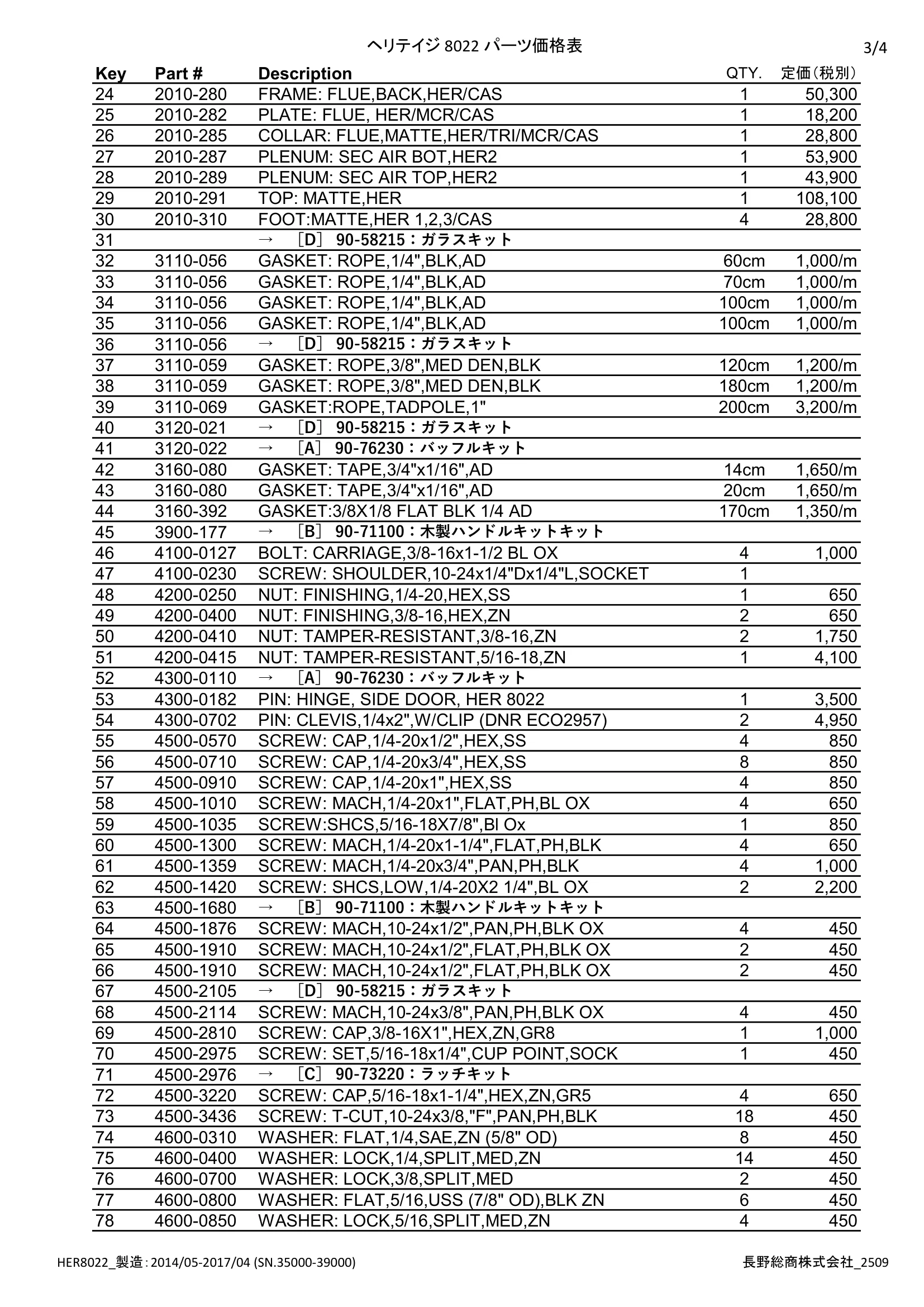

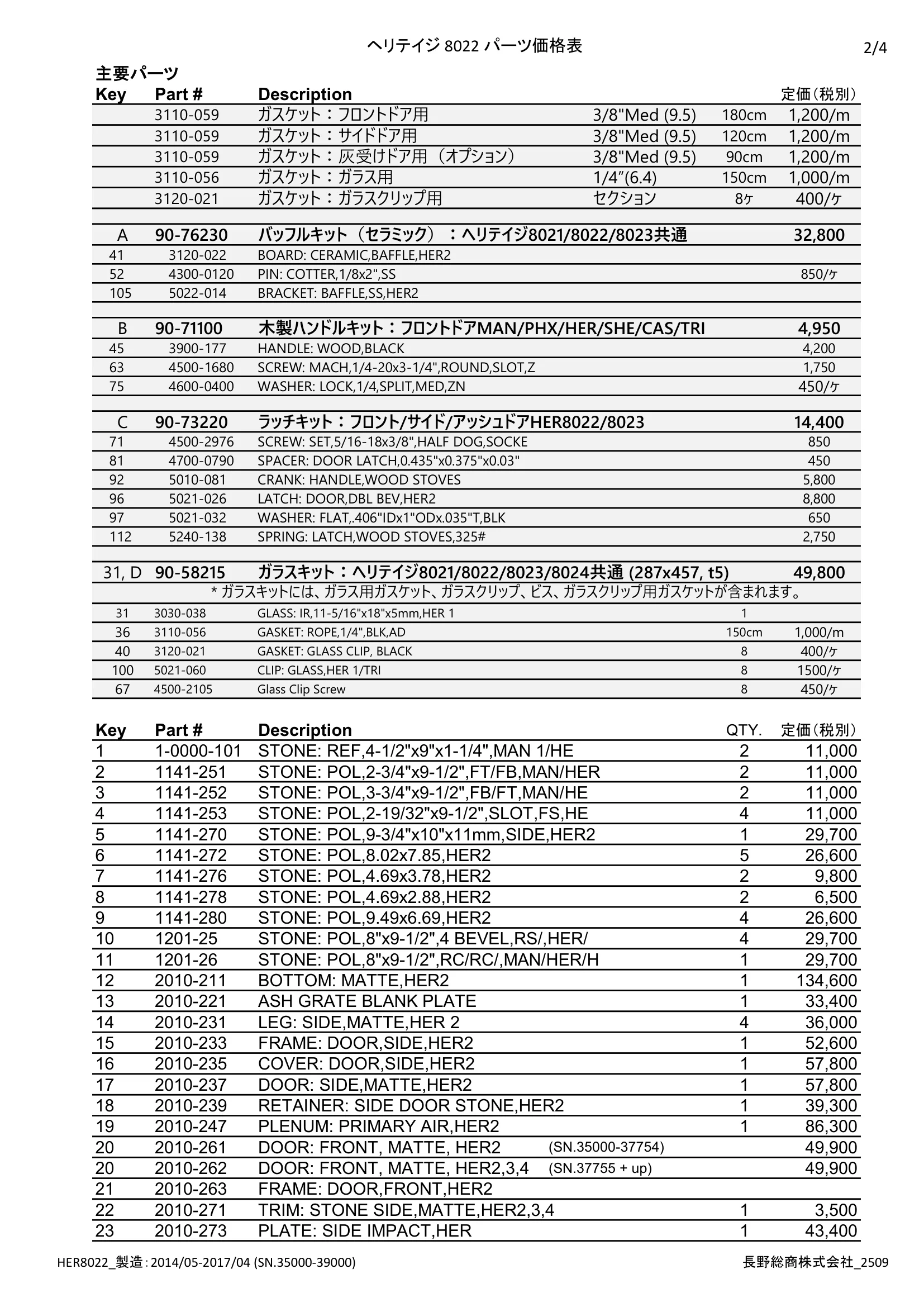

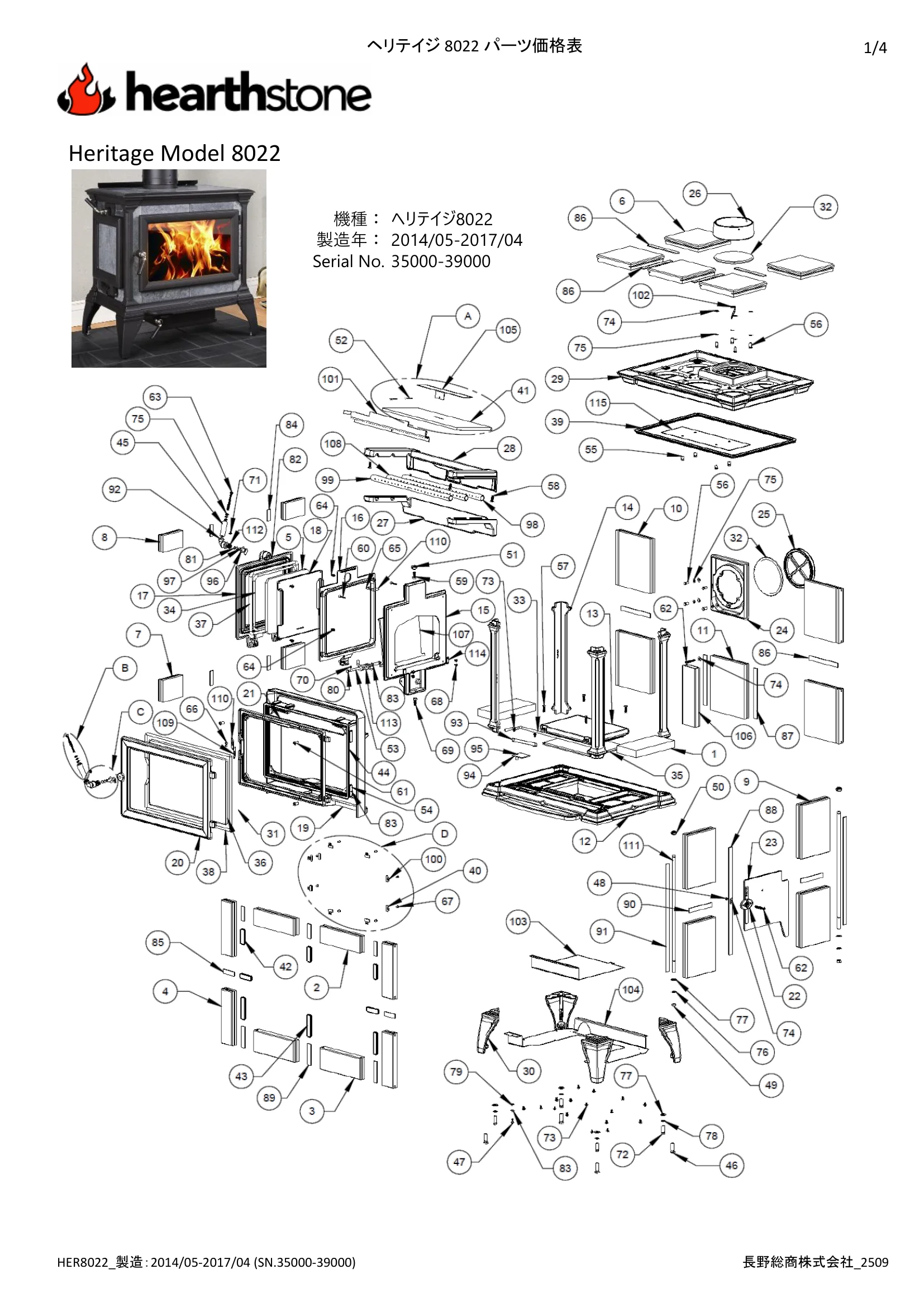

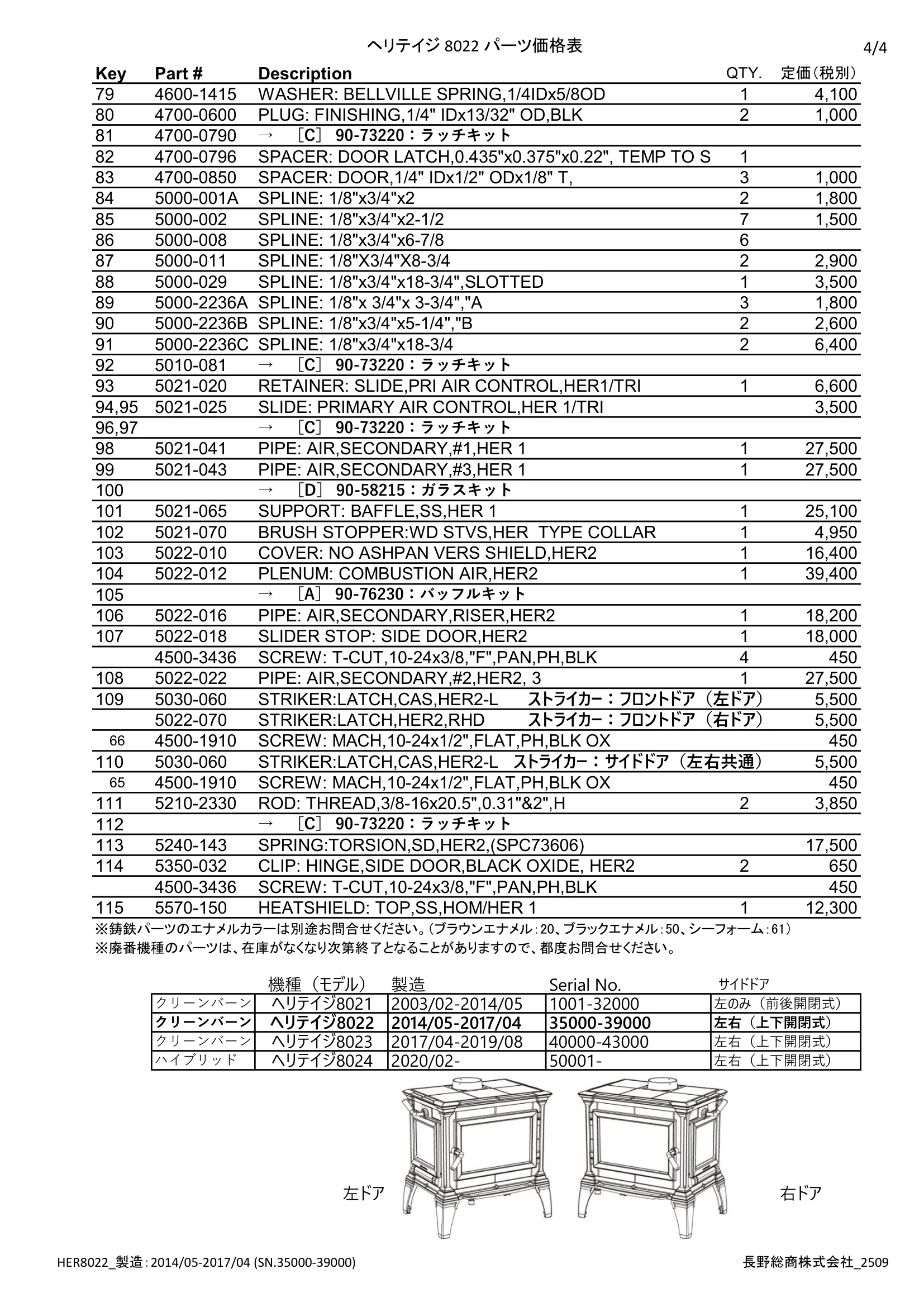

ヘリテイジ 8022 パーツ価格表 1/4 機種：ヘリテイジ8022 製造年：2014/05-2017/04 Serial No. 35000-39000 Heritage Model 8022 HER8022_製造：2014/05-2017/04 (SN.35000-39000) 長野総商株式会社_2509 ヘリテイジ 8022 パーツ価格表 2/4 主要パーツ Key Part # Description 定価（税別） 3110-059 ガスケット：フロントドア用 3/8"Med (9.5) 180cm 1,200/m 3110-059 ガスケット：サイドドア用 3/8"Med (9.5) 120cm 1,200/m 3110-059 ガスケット：灰受けドア用（オプション） 3/8"Med (9.5) 90cm 1,200/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 150cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 8ヶ 400/ヶ A 90-76230 バッフルキット（セラミック）：ヘリテイジ8021/8022/8023共通 32,800 41 3120-022 BOARD: CERAMIC,BAFFLE,HER2 52 4300-0120 PIN: COTTER,1/8x2",SS 850/ヶ 105 5022-014 BRACKET: BAFFLE,SS,HER2 B 90-71100 木製ハンドルキット：フロントドアMAN/PHX/HER/SHE/CAS/TRI 4,950 45 3900-177 HANDLE: WOOD,BLACK 4,200 63 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 75 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450/ヶ C 90-73220 ラッチキット：フロント/サイド/アッシュドアHER8022/8023 14,400 71 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 81 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 92 5010-081 CRANK: HANDLE,WOOD STOVES 5,800 96 5021-026 LATCH: DOOR,DBL BEV,HER2 8,800 97 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 112 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 31, D 90-58215 ガラスキット：ヘリテイジ8021/8022/8023/8024共通 (287x457, t5) 49,800 31 3030-038 GLASS: IR,11-5/16"x18"x5mm,HER 1 1 36 3110-056 GASKET: ROPE,1/4",BLK,AD 150cm 1,000/m 40 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 100 5021-060 CLIP: GLASS,HER 1/TRI 8 1500/ヶ 67 4500-2105 Glass Clip Screw 8 450/ヶ Key Part # Description QTY. 定価（税別） 1 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 2 11,000 2 1141-251 STONE: POL,2-3/4"x9-1/2",FT/FB,MAN/HER 2 11,000 3 1141-252 STONE: POL,3-3/4"x9-1/2",FB/FT,MAN/HE 2 11,000 4 1141-253 STONE: POL,2-19/32"x9-1/2",SLOT,FS,HE 4 11,000 5 1141-270 STONE: POL,9-3/4"x10"x11mm,SIDE,HER2 1 29,700 6 1141-272 STONE: POL,8.02x7.85,HER2 5 26,600 7 1141-276 STONE: POL,4.69x3.78,HER2 2 9,800 8 1141-278 STONE: POL,4.69x2.88,HER2 2 6,500 9 1141-280 STONE: POL,9.49x6.69,HER2 4 26,600 10 1201-25 STONE: POL,8"x9-1/2",4 BEVEL,RS/,HER/ 4 29,700 11 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 1 29,700 12 2010-211 BOTTOM: MATTE,HER2 1 134,600 13 2010-221 ASH GRATE BLANK PLATE 1 33,400 14 2010-231 LEG: SIDE,MATTE,HER 2 4 36,000 15 2010-233 FRAME: DOOR,SIDE,HER2 1 52,600 16 2010-235 COVER: DOOR,SIDE,HER2 1 57,800 17 2010-237 DOOR: SIDE,MATTE,HER2 1 57,800 18 2010-239 RETAINER: SIDE DOOR STONE,HER2 1 39,300 19 2010-247 PLENUM: PRIMARY AIR,HER2 1 86,300 20 2010-261 DOOR: FRONT, MATTE, HER2 (SN.35000-37754) 49,900 20 2010-262 DOOR: FRONT, MATTE, HER2,3,4 (SN.37755 + up) 49,900 21 2010-263 FRAME: DOOR,FRONT,HER2 22 2010-271 TRIM: STONE SIDE,MATTE,HER2,3,4 1 3,500 23 2010-273 PLATE: SIDE IMPACT,HER 1 43,400 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 HER8022_製造：2014/05-2017/04 (SN.35000-39000) 長野総商株式会社_2509 ヘリテイジ 8022 パーツ価格表 3/4 Key Part # Description QTY. 定価（税別） 24 2010-280 FRAME: FLUE,BACK,HER/CAS 1 50,300 25 2010-282 PLATE: FLUE, HER/MCR/CAS 1 18,200 26 2010-285 COLLAR: FLUE,MATTE,HER/TRI/MCR/CAS 1 28,800 27 2010-287 PLENUM: SEC AIR BOT,HER2 1 53,900 28 2010-289 PLENUM: SEC AIR TOP,HER2 1 43,900 29 2010-291 TOP: MATTE,HER 1 108,100 30 2010-310 FOOT:MATTE,HER 1,2,3/CAS 4 28,800 31 →　［D］ 90-58215：ガラスキット 32 3110-056 GASKET: ROPE,1/4",BLK,AD 60cm 1,000/m 33 3110-056 GASKET: ROPE,1/4",BLK,AD 70cm 1,000/m 34 3110-056 GASKET: ROPE,1/4",BLK,AD 100cm 1,000/m 35 3110-056 GASKET: ROPE,1/4",BLK,AD 100cm 1,000/m 36 3110-056 →　［D］ 90-58215：ガラスキット 37 3110-059 GASKET: ROPE,3/8",MED DEN,BLK 120cm 1,200/m 38 3110-059 GASKET: ROPE,3/8",MED DEN,BLK 180cm 1,200/m 39 3110-069 GASKET:ROPE,TADPOLE,1" 200cm 3,200/m 40 3120-021 →　［D］ 90-58215：ガラスキット 41 3120-022 →　［A］ 90-76230：バッフルキット 42 3160-080 GASKET: TAPE,3/4"x1/16",AD 14cm 1,650/m 43 3160-080 GASKET: TAPE,3/4"x1/16",AD 20cm 1,650/m 44 3160-392 GASKET:3/8X1/8 FLAT BLK 1/4 AD 170cm 1,350/m 45 3900-177 →　［B］ 90-71100：木製ハンドルキットキット 46 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 4 1,000 47 4100-0230 SCREW: SHOULDER,10-24x1/4"Dx1/4"L,SOCKET 1 48 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 1 650 49 4200-0400 NUT: FINISHING,3/8-16,HEX,ZN 2 650 50 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 2 1,750 51 4200-0415 NUT: TAMPER-RESISTANT,5/16-18,ZN 1 4,100 52 4300-0110 →　［A］ 90-76230：バッフルキット 53 4300-0182 PIN: HINGE, SIDE DOOR, HER 8022 1 3,500 54 4300-0702 PIN: CLEVIS,1/4x2",W/CLIP (DNR ECO2957) 2 4,950 55 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 4 850 56 4500-0710 SCREW: CAP,1/4-20x3/4",HEX,SS 8 850 57 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 4 850 58 4500-1010 SCREW: MACH,1/4-20x1",FLAT,PH,BL OX 4 650 59 4500-1035 SCREW:SHCS,5/16-18X7/8",Bl Ox 1 850 60 4500-1300 SCREW: MACH,1/4-20x1-1/4",FLAT,PH,BLK 4 650 61 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 4 1,000 62 4500-1420 SCREW: SHCS,LOW,1/4-20X2 1/4",BL OX 2 2,200 63 4500-1680 →　［B］ 90-71100：木製ハンドルキットキット 64 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 4 450 65 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 450 66 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 450 67 4500-2105 →　［D］ 90-58215：ガラスキット 68 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 4 450 69 4500-2810 SCREW: CAP,3/8-16X1",HEX,ZN,GR8 1 1,000 70 4500-2975 SCREW: SET,5/16-18x1/4",CUP POINT,SOCK 1 450 71 4500-2976 →　［C］ 90-73220：ラッチキット 72 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 4 650 73 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 18 450 74 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 8 450 75 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 14 450 76 4600-0700 WASHER: LOCK,3/8,SPLIT,MED 2 450 77 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 6 450 78 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 4 450 HER8022_製造：2014/05-2017/04 (SN.35000-39000) 長野総商株式会社_2509 ヘリテイジ 8022 パーツ価格表 4/4 Key Part # Description QTY. 定価（税別） 79 4600-1415 WASHER: BELLVILLE SPRING,1/4IDx5/8OD 1 4,100 80 4700-0600 PLUG: FINISHING,1/4" IDx13/32" OD,BLK 2 1,000 81 4700-0790 →　［C］ 90-73220：ラッチキット 82 4700-0796 SPACER: DOOR LATCH,0.435"x0.375"x0.22", TEMP TO S 1 83 4700-0850 SPACER: DOOR,1/4" IDx1/2" ODx1/8" T, 3 1,000 84 5000-001A SPLINE: 1/8"x3/4"x2 2 1,800 85 5000-002 SPLINE: 1/8"x3/4"x2-1/2 7 1,500 86 5000-008 SPLINE: 1/8"x3/4"x6-7/8 6 87 5000-011 SPLINE: 1/8"X3/4"X8-3/4 2 2,900 88 5000-029 SPLINE: 1/8"x3/4"x18-3/4",SLOTTED 1 3,500 89 5000-2236A SPLINE: 1/8"x 3/4"x 3-3/4","A 3 1,800 90 5000-2236B SPLINE: 1/8"x3/4"x5-1/4","B 2 2,600 91 5000-2236C SPLINE: 1/8"x3/4"x18-3/4 2 6,400 92 5010-081 →　［C］ 90-73220：ラッチキット 93 5021-020 RETAINER: SLIDE,PRI AIR CONTROL,HER1/TRI 1 6,600 94,95 5021-025 SLIDE: PRIMARY AIR CONTROL,HER 1/TRI 3,500 96,97 →　［C］ 90-73220：ラッチキット 98 5021-041 PIPE: AIR,SECONDARY,#1,HER 1 1 27,500 99 5021-043 PIPE: AIR,SECONDARY,#3,HER 1 1 27,500 100 →　［D］ 90-58215：ガラスキット 101 5021-065 SUPPORT: BAFFLE,SS,HER 1 1 25,100 102 5021-070 BRUSH STOPPER:WD STVS,HER TYPE COLLAR 1 4,950 103 5022-010 COVER: NO ASHPAN VERS SHIELD,HER2 1 16,400 104 5022-012 PLENUM: COMBUSTION AIR,HER2 1 39,400 105 →　［A］ 90-76230：バッフルキット 106 5022-016 PIPE: AIR,SECONDARY,RISER,HER2 1 18,200 107 5022-018 SLIDER STOP: SIDE DOOR,HER2 1 18,000 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 4 450 108 5022-022 PIPE: AIR,SECONDARY,#2,HER2, 3 1 27,500 109 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：フロントドア（左ドア） 5,500 5022-070 STRIKER:LATCH,HER2,RHD ストライカー：フロントドア（右ドア） 5,500 66 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 450 110 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：サイドドア（左右共通） 5,500 65 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 450 111 5210-2330 ROD: THREAD,3/8-16x20.5",0.31"&2",H 2 3,850 112 →　［C］ 90-73220：ラッチキット 113 5240-143 SPRING:TORSION,SD,HER2,(SPC73606) 17,500 114 5350-032 CLIP: HINGE,SIDE DOOR,BLACK OXIDE, HER2 2 650 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 450 115 5570-150 HEATSHIELD: TOP,SS,HOM/HER 1 1 12,300 機種（モデル） 製造 Serial No. サイドドア クリーンバーン ヘリテイジ8021 2003/02-2014/05 1001-32000 左のみ（前後開閉式） クリーンバーン ヘリテイジ8022 2014/05-2017/04 35000-39000 左右（上下開閉式） クリーンバーン ヘリテイジ8023 2017/04-2019/08 40000-43000 左右（上下開閉式） ハイブリッド ヘリテイジ8024 2020/02- 50001- 左右（上下開閉式） 左ドア 右ドア ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、ブラックエナメル：50、シーフォーム：61） ※廃番機種のパーツは、在庫がなくなり次第終了となることがありますので、都度お問合せください。 HER8022_製造：2014/05-2017/04 (SN.35000-39000) 長野総商株式会社_2509
