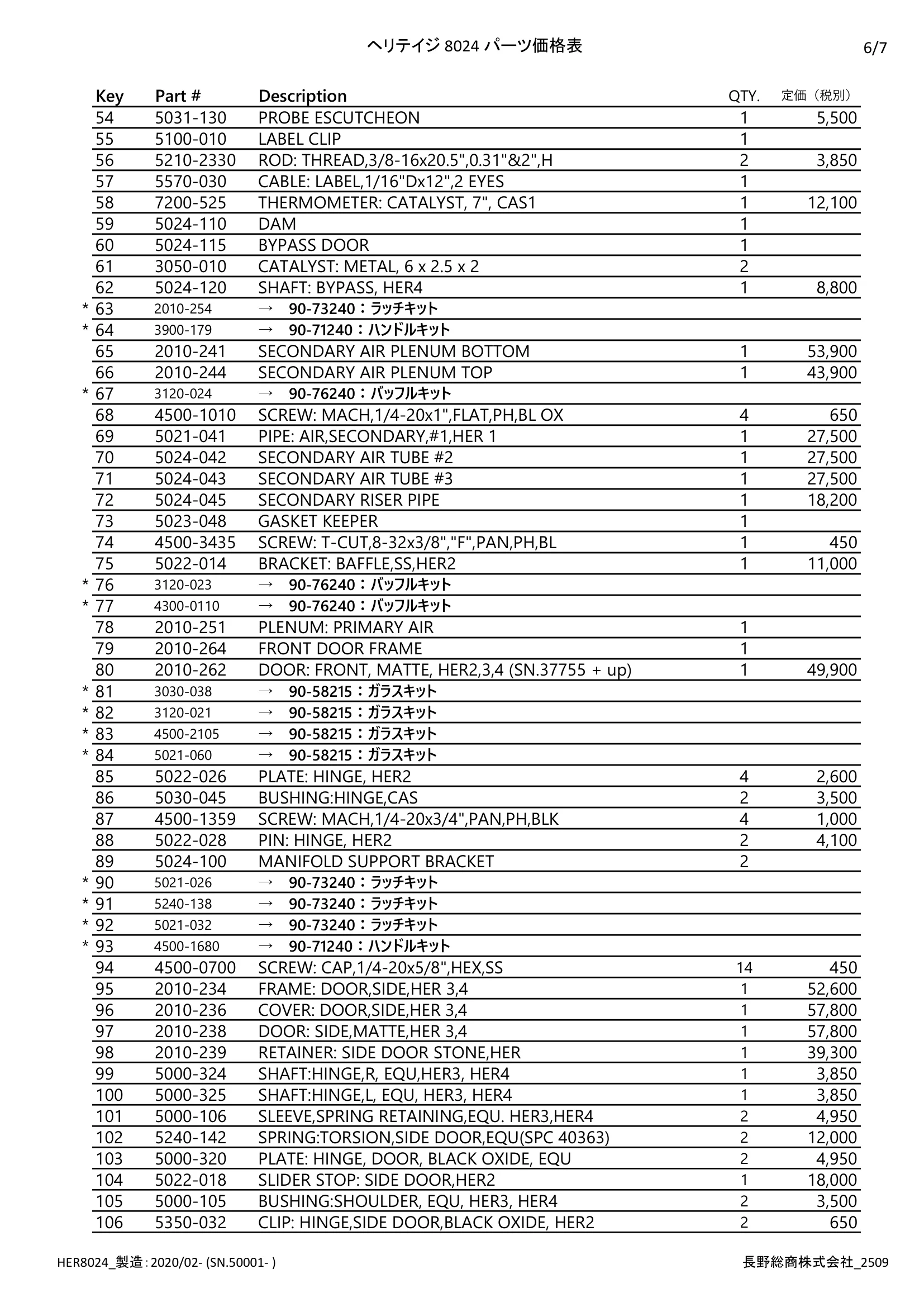

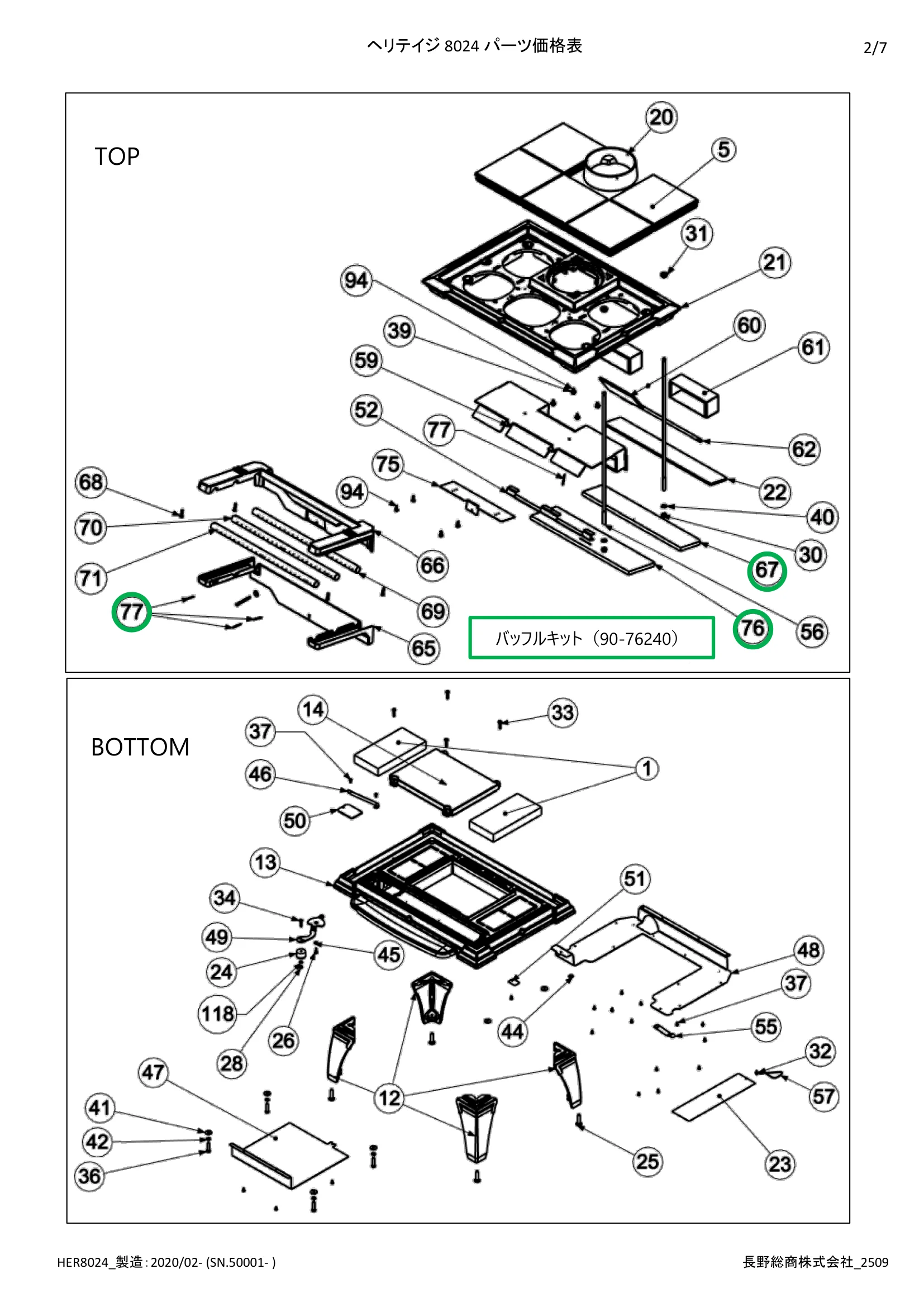

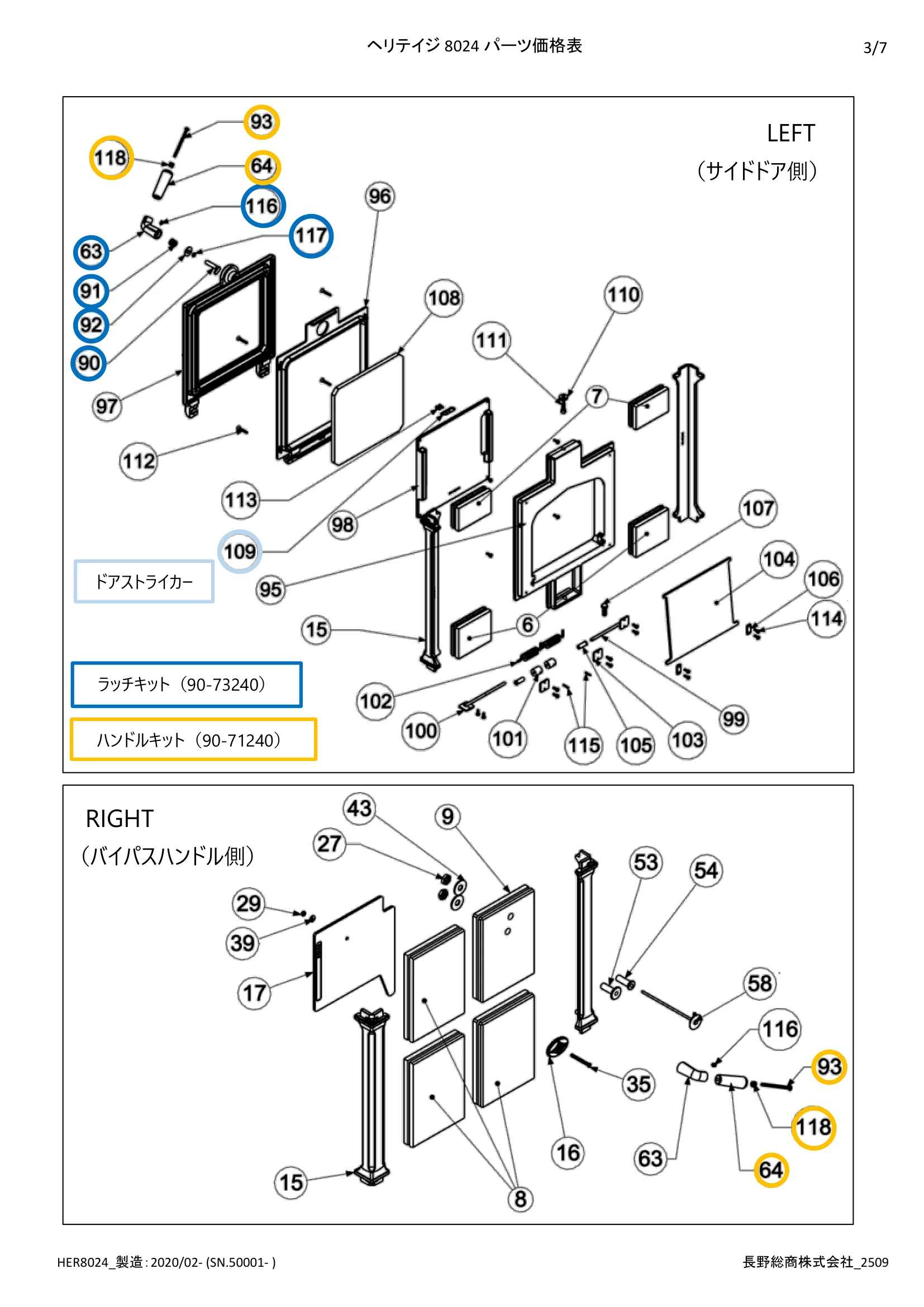

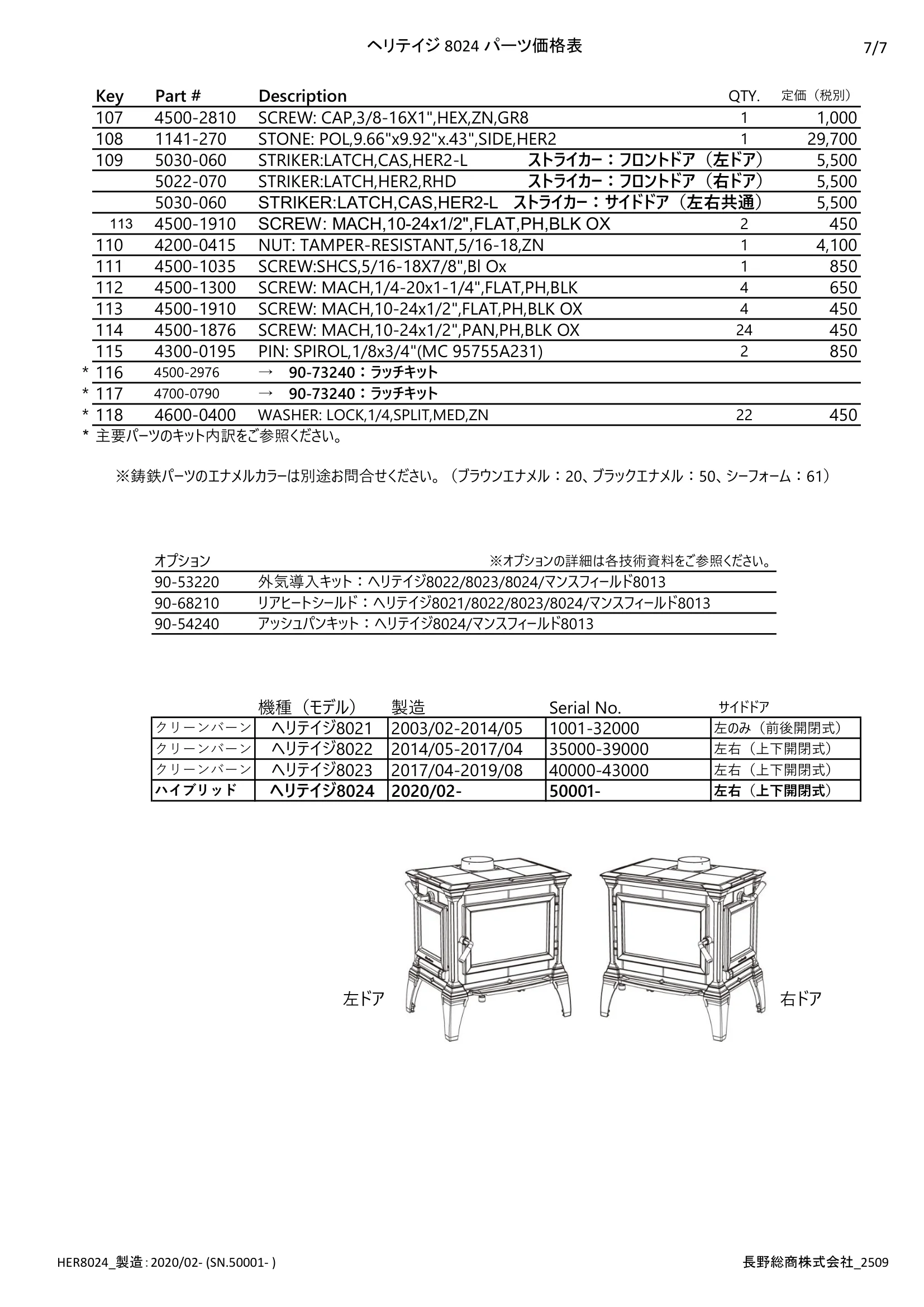

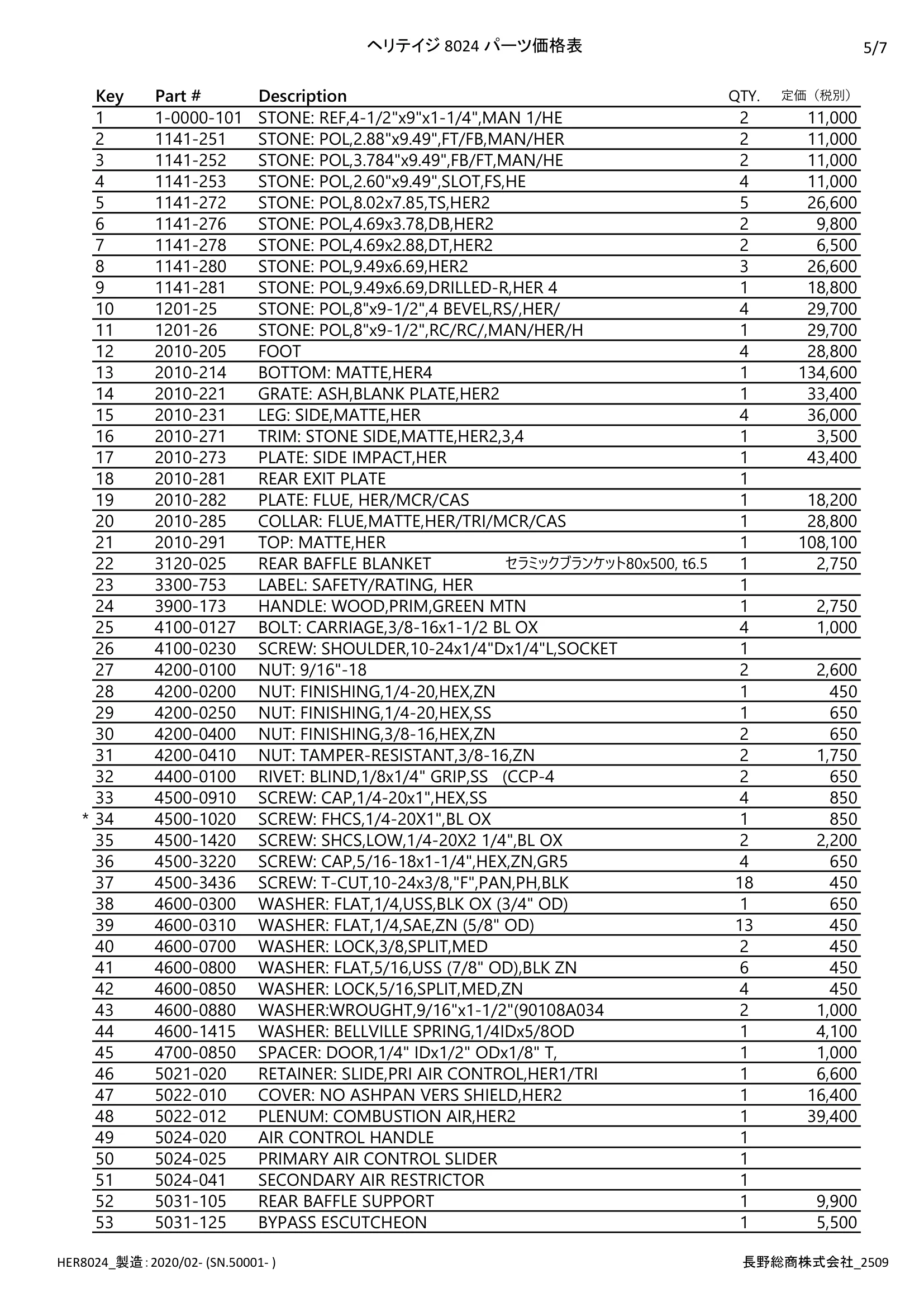

ヘリテイジ 8024 パーツ価格表 1/7 機種：ヘリテイジ8024 製造年：2020/02- Serial No. 50001- Heritage Model 8024 ハイブリッド BACK FRONT ハンドルキット（90-71240） ラッチキット（90-73240） ガラスキット（90-58215） ドアストライカー HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 2/7 TOP BOTTOM バッフルキット（90-76240） HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 3/7 RIGHT （バイパスハンドル側） LEFT （サイドドア側） ハンドルキット（90-71240） ラッチキット（90-73240） ドアストライカー HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 4/7 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-059 ガスケット：フロントドア用 3/8"MED (9.5) 180cm 1,200/m 3110-051 ガスケット：サイドドア用 1/2" (12.7) 120cm 1,350/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 150cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 8 400/ヶ 3110-059 ガスケット：灰受けドア用（オプション） 3/8"MED (9.5) 90cm 1,200/m 90-58215 ガラスキット：ヘリテイジ8021/8022/8023/8024/マンスフィールド8013 49,800 81 3030-038 GLASS: IR,11-5/16"x18"x5mm,HER 1 1 82 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 83 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 8 450/ヶ 84 5021-060 CLIP: GLASS,HER 1/TRI 8 1,500/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 150cm 1,000/m 90-76240 バッフルキット（セラミック）：ヘリテイジ8024 29,000 76 3120-023 CERAMIC BAFFLE FRONT, HER8024 フロントバッフル 14,700 67 3120-024 CERAMIC BAFFLE REAR, HER8024 リアバッフル 14,700 77 4300-0110 PIN: COTTER,1/8x1-1/2",SS 割りピン 850/ヶ 90-71240 ハンドルキット：HER4/MAN3/CRA2/SHE2/LIN 5,950 64 3900-179 HANDLE: WOOD,HER4 4,950 93 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 118 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450/ヶ 90-73240 12,600 63 2010-254 CRANK: HANDLE,HER4,GMi70 7,800 90 5021-026 LATCH: DOOR,DBL BEV,HER2 8,800 91 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 92 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 116 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 117 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 ドアストライカー 109 5030-060 STRIKER:LATCH,CAS,HER2-L フロントドア（左ドア） 5,500 5022-070 STRIKER:LATCH,HER2,RHD フロントドア（右ドア） 5,500 5030-060 STRIKER:LATCH,CAS,HER2-L サイドドア（左右共通） 5,500 113 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 450 90-58313 コンバスターガスケットキット：CAS1/HER4/MCR2 4,950 3120-035 Ceramic Blanket Strips セラミックブランケット 90-75310 コンバスター交換キット：CAS1/HER4/MCR2 66,000 61 3050-010 CATALYST: METAL, 6 x 2.5 x 2 2 3120-035 Ceramic Blanket Strips * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 * フロントドアハンドル、サイドドアハンドル、灰受けドアハンドル（オプション）、バイパスハンドル共通 ラッチキット：ヘリテイジ8024/マンスフィールド8013（フロント/サイド/アッシュドア共通） HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 5/7 Key Part # Description QTY. 定価（税別） 1 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 2 11,000 2 1141-251 STONE: POL,2.88"x9.49",FT/FB,MAN/HER 2 11,000 3 1141-252 STONE: POL,3.784"x9.49",FB/FT,MAN/HE 2 11,000 4 1141-253 STONE: POL,2.60"x9.49",SLOT,FS,HE 4 11,000 5 1141-272 STONE: POL,8.02x7.85,TS,HER2 5 26,600 6 1141-276 STONE: POL,4.69x3.78,DB,HER2 2 9,800 7 1141-278 STONE: POL,4.69x2.88,DT,HER2 2 6,500 8 1141-280 STONE: POL,9.49x6.69,HER2 3 26,600 9 1141-281 STONE: POL,9.49x6.69,DRILLED-R,HER 4 1 18,800 10 1201-25 STONE: POL,8"x9-1/2",4 BEVEL,RS/,HER/ 4 29,700 11 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 1 29,700 12 2010-205 FOOT 4 28,800 13 2010-214 BOTTOM: MATTE,HER4 1 134,600 14 2010-221 GRATE: ASH,BLANK PLATE,HER2 1 33,400 15 2010-231 LEG: SIDE,MATTE,HER 4 36,000 16 2010-271 TRIM: STONE SIDE,MATTE,HER2,3,4 1 3,500 17 2010-273 PLATE: SIDE IMPACT,HER 1 43,400 18 2010-281 REAR EXIT PLATE 1 19 2010-282 PLATE: FLUE, HER/MCR/CAS 1 18,200 20 2010-285 COLLAR: FLUE,MATTE,HER/TRI/MCR/CAS 1 28,800 21 2010-291 TOP: MATTE,HER 1 108,100 22 3120-025 REAR BAFFLE BLANKET セラミックブランケット80x500, t6.5 1 2,750 23 3300-753 LABEL: SAFETY/RATING, HER 1 24 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 1 2,750 25 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 4 1,000 26 4100-0230 SCREW: SHOULDER,10-24x1/4"Dx1/4"L,SOCKET 1 27 4200-0100 NUT: 9/16"-18 2 2,600 28 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 1 450 29 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 1 650 30 4200-0400 NUT: FINISHING,3/8-16,HEX,ZN 2 650 31 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 2 1,750 32 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 2 650 33 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 4 850 * 34 4500-1020 SCREW: FHCS,1/4-20X1",BL OX 1 850 35 4500-1420 SCREW: SHCS,LOW,1/4-20X2 1/4",BL OX 2 2,200 36 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 4 650 37 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 18 450 38 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 1 650 39 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 13 450 40 4600-0700 WASHER: LOCK,3/8,SPLIT,MED 2 450 41 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 6 450 42 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 4 450 43 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 2 1,000 44 4600-1415 WASHER: BELLVILLE SPRING,1/4IDx5/8OD 1 4,100 45 4700-0850 SPACER: DOOR,1/4" IDx1/2" ODx1/8" T, 1 1,000 46 5021-020 RETAINER: SLIDE,PRI AIR CONTROL,HER1/TRI 1 6,600 47 5022-010 COVER: NO ASHPAN VERS SHIELD,HER2 1 16,400 48 5022-012 PLENUM: COMBUSTION AIR,HER2 1 39,400 49 5024-020 AIR CONTROL HANDLE 1 50 5024-025 PRIMARY AIR CONTROL SLIDER 1 51 5024-041 SECONDARY AIR RESTRICTOR 1 52 5031-105 REAR BAFFLE SUPPORT 1 9,900 53 5031-125 BYPASS ESCUTCHEON 1 5,500 HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 6/7 Key Part # Description QTY. 定価（税別） 54 5031-130 PROBE ESCUTCHEON 1 5,500 55 5100-010 LABEL CLIP 1 56 5210-2330 ROD: THREAD,3/8-16x20.5",0.31"&2",H 2 3,850 57 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 1 58 7200-525 THERMOMETER: CATALYST, 7", CAS1 1 12,100 59 5024-110 DAM 1 60 5024-115 BYPASS DOOR 1 61 3050-010 CATALYST: METAL, 6 x 2.5 x 2 2 62 5024-120 SHAFT: BYPASS, HER4 1 8,800 * 63 2010-254 →　90-73240：ラッチキット * 64 3900-179 →　90-71240：ハンドルキット 65 2010-241 SECONDARY AIR PLENUM BOTTOM 1 53,900 66 2010-244 SECONDARY AIR PLENUM TOP 1 43,900 * 67 3120-024 →　90-76240：バッフルキット 68 4500-1010 SCREW: MACH,1/4-20x1",FLAT,PH,BL OX 4 650 69 5021-041 PIPE: AIR,SECONDARY,#1,HER 1 1 27,500 70 5024-042 SECONDARY AIR TUBE #2 1 27,500 71 5024-043 SECONDARY AIR TUBE #3 1 27,500 72 5024-045 SECONDARY RISER PIPE 1 18,200 73 5023-048 GASKET KEEPER 1 74 4500-3435 SCREW: T-CUT,8-32x3/8","F",PAN,PH,BL 1 450 75 5022-014 BRACKET: BAFFLE,SS,HER2 1 11,000 * 76 3120-023 →　90-76240：バッフルキット * 77 4300-0110 →　90-76240：バッフルキット 78 2010-251 PLENUM: PRIMARY AIR 1 79 2010-264 FRONT DOOR FRAME 1 80 2010-262 DOOR: FRONT, MATTE, HER2,3,4 (SN.37755 + up) 1 49,900 * 81 3030-038 →　90-58215：ガラスキット * 82 3120-021 →　90-58215：ガラスキット * 83 4500-2105 →　90-58215：ガラスキット * 84 5021-060 →　90-58215：ガラスキット 85 5022-026 PLATE: HINGE, HER2 4 2,600 86 5030-045 BUSHING:HINGE,CAS 2 3,500 87 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 4 1,000 88 5022-028 PIN: HINGE, HER2 2 4,100 89 5024-100 MANIFOLD SUPPORT BRACKET 2 * 90 5021-026 →　90-73240：ラッチキット * 91 5240-138 →　90-73240：ラッチキット * 92 5021-032 →　90-73240：ラッチキット * 93 4500-1680 →　90-71240：ハンドルキット 94 4500-0700 SCREW: CAP,1/4-20x5/8",HEX,SS 14 450 95 2010-234 FRAME: DOOR,SIDE,HER 3,4 1 52,600 96 2010-236 COVER: DOOR,SIDE,HER 3,4 1 57,800 97 2010-238 DOOR: SIDE,MATTE,HER 3,4 1 57,800 98 2010-239 RETAINER: SIDE DOOR STONE,HER 1 39,300 99 5000-324 SHAFT:HINGE,R, EQU,HER3, HER4 1 3,850 100 5000-325 SHAFT:HINGE,L, EQU, HER3, HER4 1 3,850 101 5000-106 SLEEVE,SPRING RETAINING,EQU. HER3,HER4 2 4,950 102 5240-142 SPRING:TORSION,SIDE DOOR,EQU(SPC 40363) 2 12,000 103 5000-320 PLATE: HINGE, DOOR, BLACK OXIDE, EQU 2 4,950 104 5022-018 SLIDER STOP: SIDE DOOR,HER2 1 18,000 105 5000-105 BUSHING:SHOULDER, EQU, HER3, HER4 2 3,500 106 5350-032 CLIP: HINGE,SIDE DOOR,BLACK OXIDE, HER2 2 650 HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509 ヘリテイジ 8024 パーツ価格表 7/7 Key Part # Description QTY. 定価（税別） 107 4500-2810 SCREW: CAP,3/8-16X1",HEX,ZN,GR8 1 1,000 108 1141-270 STONE: POL,9.66"x9.92"x.43",SIDE,HER2 1 29,700 109 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：フロントドア（左ドア） 5,500 5022-070 STRIKER:LATCH,HER2,RHD ストライカー：フロントドア（右ドア） 5,500 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：サイドドア（左右共通） 5,500 113 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 450 110 4200-0415 NUT: TAMPER-RESISTANT,5/16-18,ZN 1 4,100 111 4500-1035 SCREW:SHCS,5/16-18X7/8",Bl Ox 1 850 112 4500-1300 SCREW: MACH,1/4-20x1-1/4",FLAT,PH,BLK 4 650 113 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 4 450 114 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 24 450 115 4300-0195 PIN: SPIROL,1/8x3/4"(MC 95755A231) 2 850 * 116 4500-2976 →　90-73240：ラッチキット * 117 4700-0790 →　90-73240：ラッチキット * 118 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 22 450 * 主要パーツのキット内訳をご参照ください。 オプション ※オプションの詳細は各技術資料をご参照ください。 90-53220 外気導入キット：ヘリテイジ8022/8023/8024/マンスフィールド8013 90-68210 リアヒートシールド：ヘリテイジ8021/8022/8023/8024/マンスフィールド8013 90-54240 アッシュパンキット：ヘリテイジ8024/マンスフィールド8013 機種（モデル） 製造 Serial No. サイドドア クリーンバーン ヘリテイジ8021 2003/02-2014/05 1001-32000 左のみ（前後開閉式） クリーンバーン ヘリテイジ8022 2014/05-2017/04 35000-39000 左右（上下開閉式） クリーンバーン ヘリテイジ8023 2017/04-2019/08 40000-43000 左右（上下開閉式） ハイブリッド ヘリテイジ8024 2020/02- 50001- 左右（上下開閉式） 左ドア 右ドア ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、ブラックエナメル：50、シーフォーム：61） HER8024_製造：2020/02- (SN.50001- ) 長野総商株式会社_2509
