ハースストーン PARTS PRICE LINCOLNTH8060_2509
技術資料

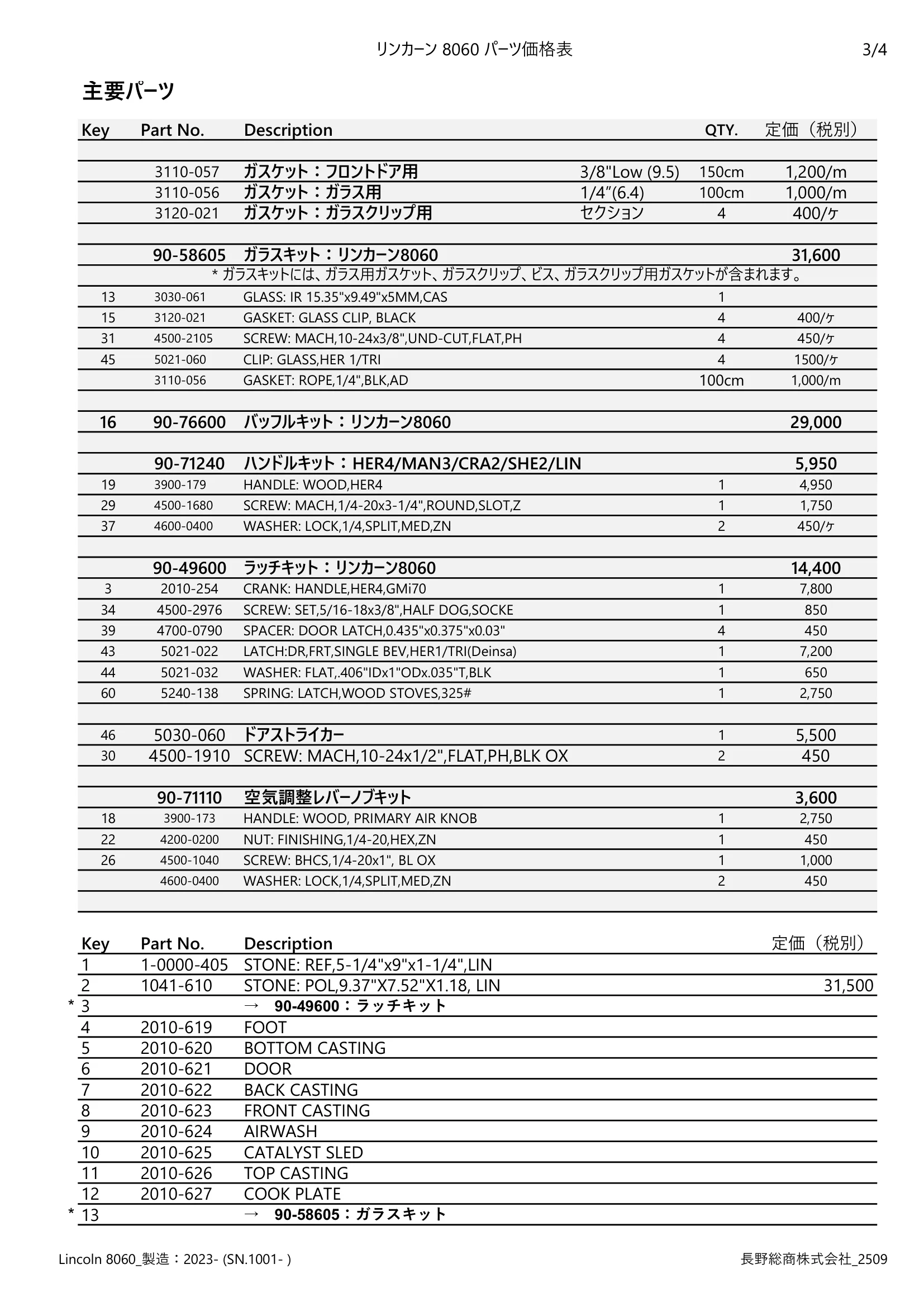

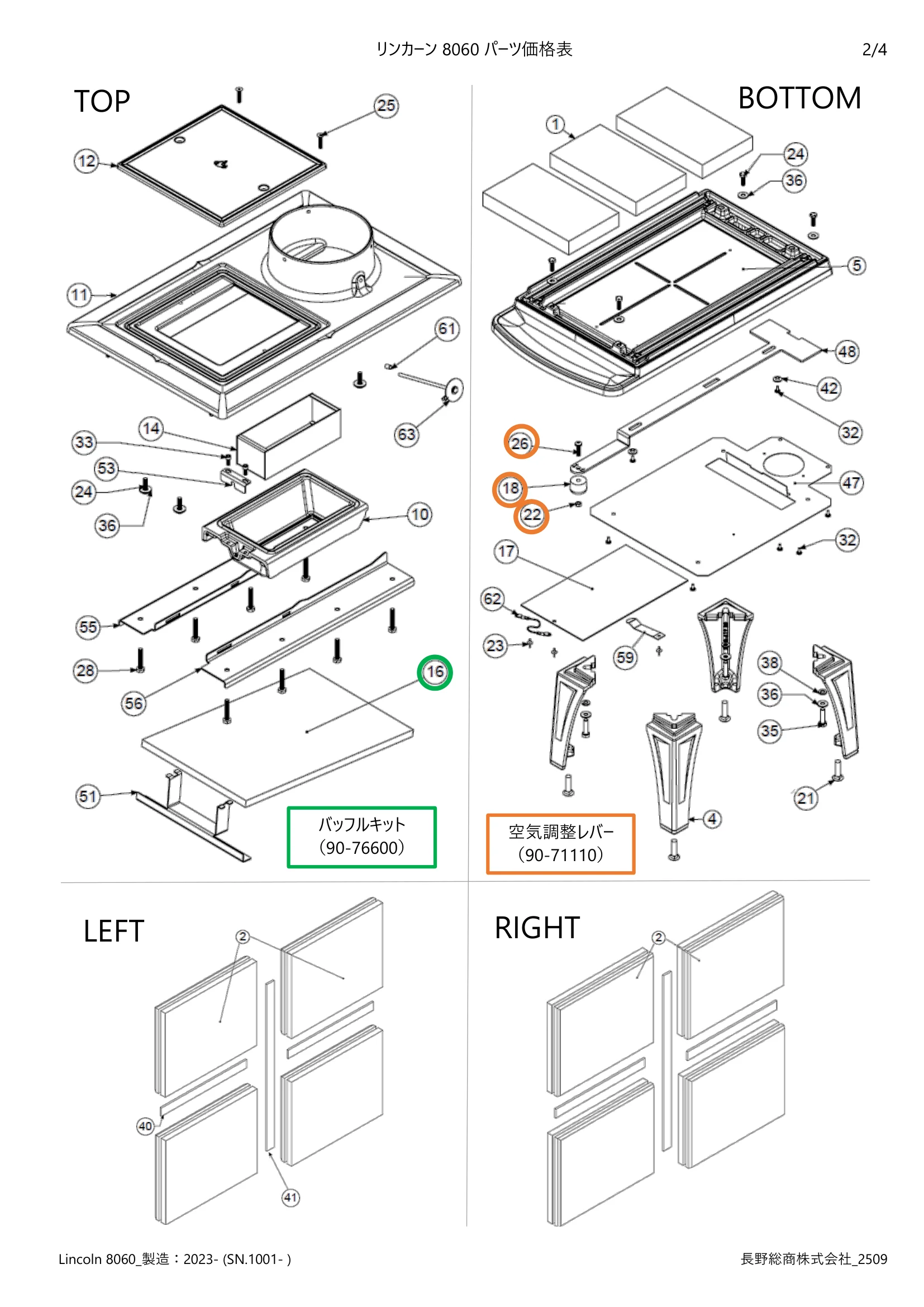

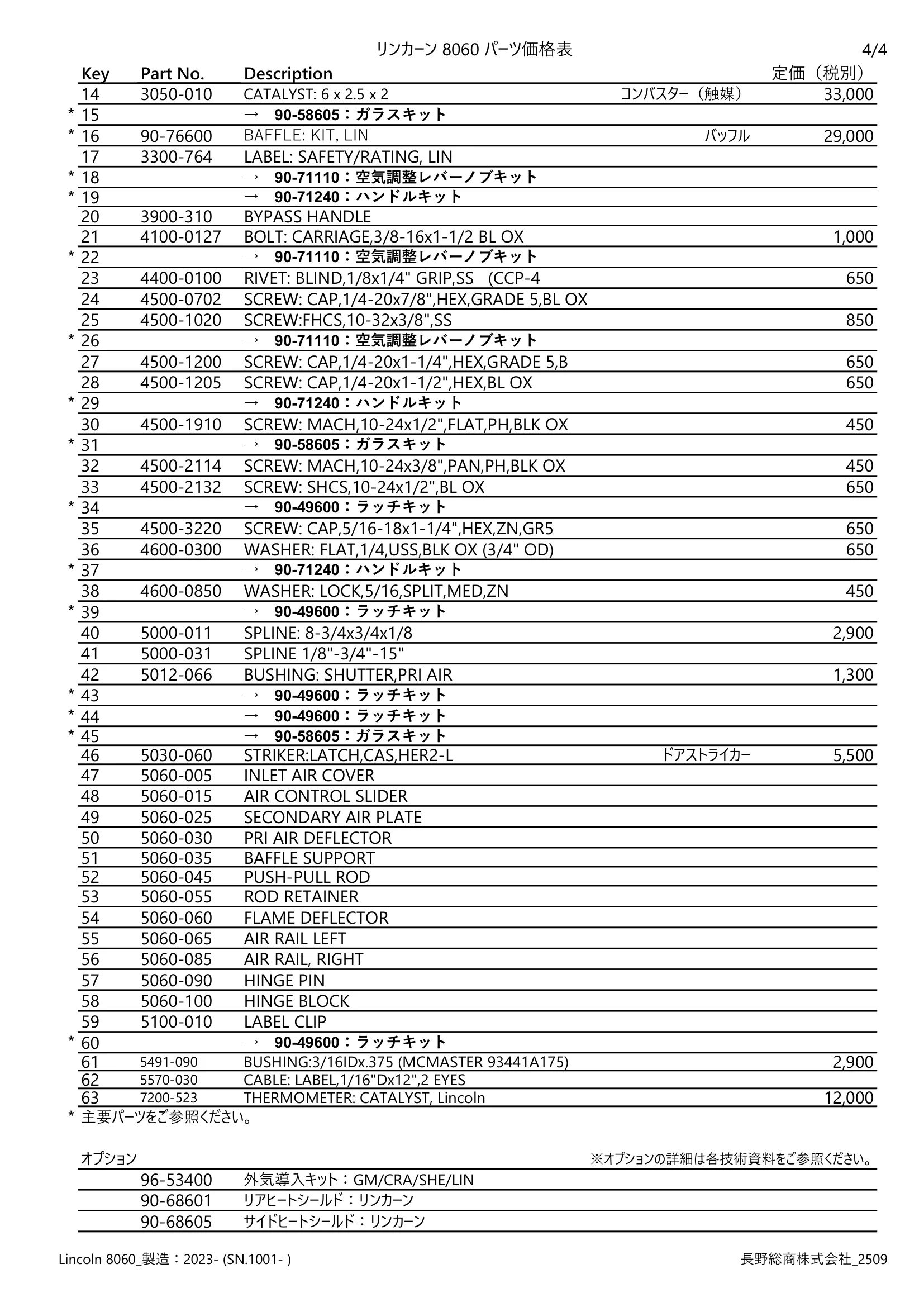

リンカーン 8060 パーツ価格表 1/4 Lincoln Model 8060 ハイブリッド FRONT ハンドルキット（90-71240） ラッチキット（90-49600） ガラスキット（90-58605） ドアストライカーNo.46（5030-060） REAR Lincoln 8060_製造：2023- (SN.1001- ) 長野総商株式会社_2509 リンカーン 8060 パーツ価格表 2/4 RIGHT LEFT TOP BOTTOM バッフルキット （90-76600） 空気調整レバー （90-71110） Lincoln 8060_製造：2023- (SN.1001- ) 長野総商株式会社_2509 リンカーン 8060 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-057 ガスケット：フロントドア用 3/8"Low (9.5) 150cm 1,200/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 100cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 4 400/ヶ 90-58605 ガラスキット：リンカーン8060 31,600 13 3030-061 GLASS: IR 15.35"x9.49"x5MM,CAS 1 15 3120-021 GASKET: GLASS CLIP, BLACK 4 400/ヶ 31 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 4 450/ヶ 45 5021-060 CLIP: GLASS,HER 1/TRI 4 1500/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 100cm 1,000/m 16 90-76600 バッフルキット：リンカーン8060 29,000 90-71240 ハンドルキット：HER4/MAN3/CRA2/SHE2/LIN 5,950 19 3900-179 HANDLE: WOOD,HER4 1 4,950 29 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1 1,750 37 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450/ヶ 90-49600 ラッチキット：リンカーン8060 14,400 3 2010-254 CRANK: HANDLE,HER4,GMi70 1 7,800 34 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 39 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 4 450 43 5021-022 LATCH:DR,FRT,SINGLE BEV,HER1/TRI(Deinsa) 1 7,200 44 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 60 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 46 5030-060 ドアストライカー 1 5,500 30 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 450 90-71110 空気調整レバーノブキット 3,600 18 3900-173 HANDLE: WOOD, PRIMARY AIR KNOB 1 2,750 22 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 1 450 26 4500-1040 SCREW: BHCS,1/4-20x1", BL OX 1 1,000 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450 Key Part No. Description 定価（税別） 1 1-0000-405 STONE: REF,5-1/4"x9"x1-1/4",LIN 2 1041-610 STONE: POL,9.37"X7.52"X1.18, LIN 31,500 * 3 →　90-49600：ラッチキット 4 2010-619 FOOT 5 2010-620 BOTTOM CASTING 6 2010-621 DOOR 7 2010-622 BACK CASTING 8 2010-623 FRONT CASTING 9 2010-624 AIRWASH 10 2010-625 CATALYST SLED 11 2010-626 TOP CASTING 12 2010-627 COOK PLATE * 13 →　90-58605：ガラスキット * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 Lincoln 8060_製造：2023- (SN.1001- ) 長野総商株式会社_2509 リンカーン 8060 パーツ価格表 4/4 Key Part No. Description 定価（税別） 14 3050-010 CATALYST: 6 x 2.5 x 2 コンバスター（触媒） 33,000 * 15 →　90-58605：ガラスキット * 16 90-76600 BAFFLE: KIT, LIN バッフル 29,000 17 3300-764 LABEL: SAFETY/RATING, LIN * 18 →　90-71110：空気調整レバーノブキット * 19 →　90-71240：ハンドルキット 20 3900-310 BYPASS HANDLE 21 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 1,000 * 22 →　90-71110：空気調整レバーノブキット 23 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 24 4500-0702 SCREW: CAP,1/4-20x7/8",HEX,GRADE 5,BL OX 25 4500-1020 SCREW:FHCS,10-32x3/8",SS 850 * 26 →　90-71110：空気調整レバーノブキット 27 4500-1200 SCREW: CAP,1/4-20x1-1/4",HEX,GRADE 5,B 650 28 4500-1205 SCREW: CAP,1/4-20x1-1/2",HEX,BL OX 650 * 29 →　90-71240：ハンドルキット 30 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 450 * 31 →　90-58605：ガラスキット 32 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 450 33 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 * 34 →　90-49600：ラッチキット 35 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 650 36 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 * 37 →　90-71240：ハンドルキット 38 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 450 * 39 →　90-49600：ラッチキット 40 5000-011 SPLINE: 8-3/4x3/4x1/8 2,900 41 5000-031 SPLINE 1/8"-3/4"-15" 42 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 * 43 →　90-49600：ラッチキット * 44 →　90-49600：ラッチキット * 45 →　90-58605：ガラスキット 46 5030-060 STRIKER:LATCH,CAS,HER2-L ドアストライカー 5,500 47 5060-005 INLET AIR COVER 48 5060-015 AIR CONTROL SLIDER 49 5060-025 SECONDARY AIR PLATE 50 5060-030 PRI AIR DEFLECTOR 51 5060-035 BAFFLE SUPPORT 52 5060-045 PUSH-PULL ROD 53 5060-055 ROD RETAINER 54 5060-060 FLAME DEFLECTOR 55 5060-065 AIR RAIL LEFT 56 5060-085 AIR RAIL, RIGHT 57 5060-090 HINGE PIN 58 5060-100 HINGE BLOCK 59 5100-010 LABEL CLIP * 60 →　90-49600：ラッチキット 61 5491-090 BUSHING:3/16IDx.375 (MCMASTER 93441A175) 2,900 62 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 63 7200-523 THERMOMETER: CATALYST, Lincoln 12,000 * 主要パーツをご参照ください。 オプション ※オプションの詳細は各技術資料をご参照ください。 96-53400 外気導入キット：GM/CRA/SHE/LIN 90-68601 リアヒートシールド：リンカーン 90-68605 サイドヒートシールド：リンカーン Lincoln 8060_製造：2023- (SN.1001- ) 長野総商株式会社_2509
