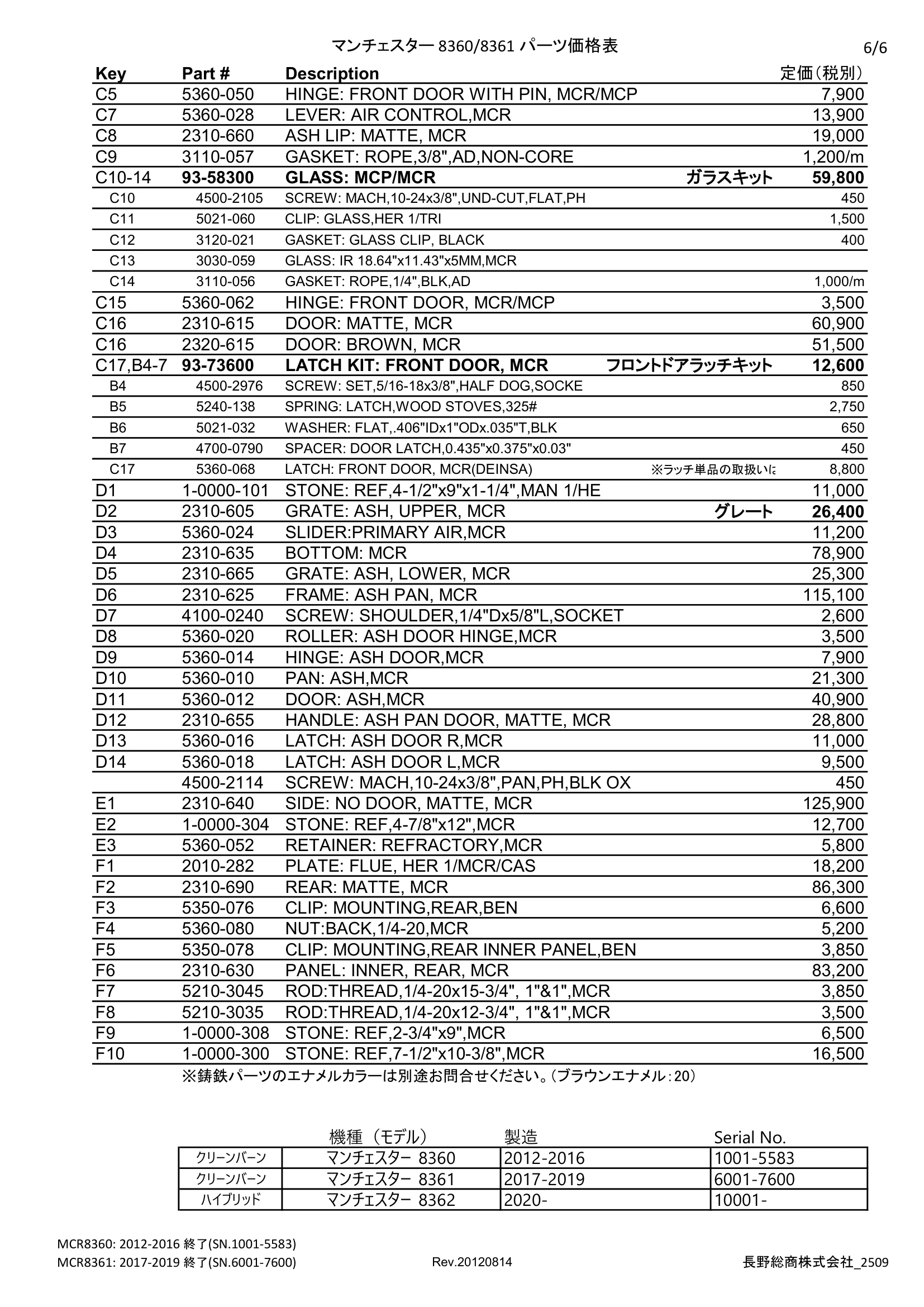

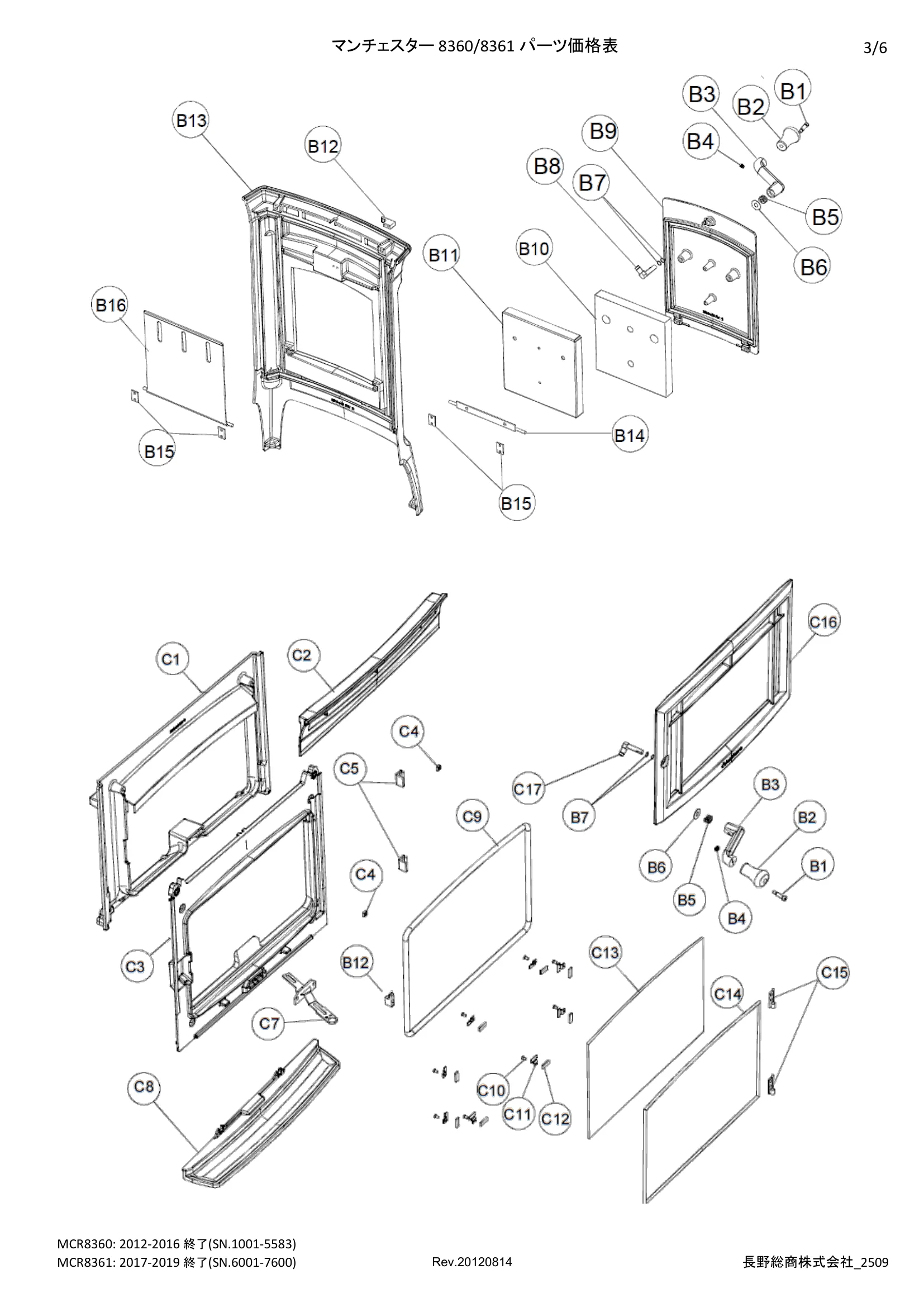

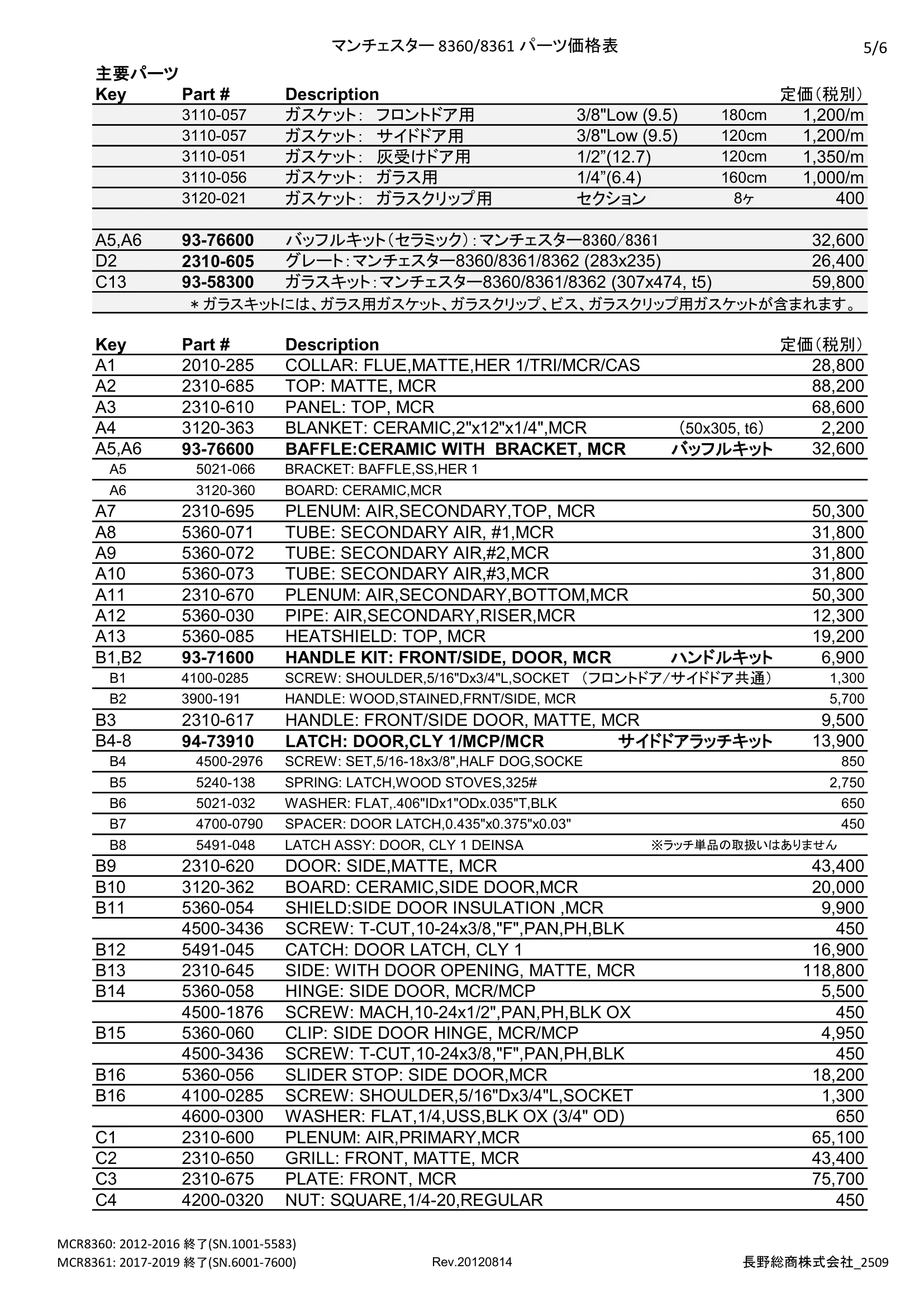

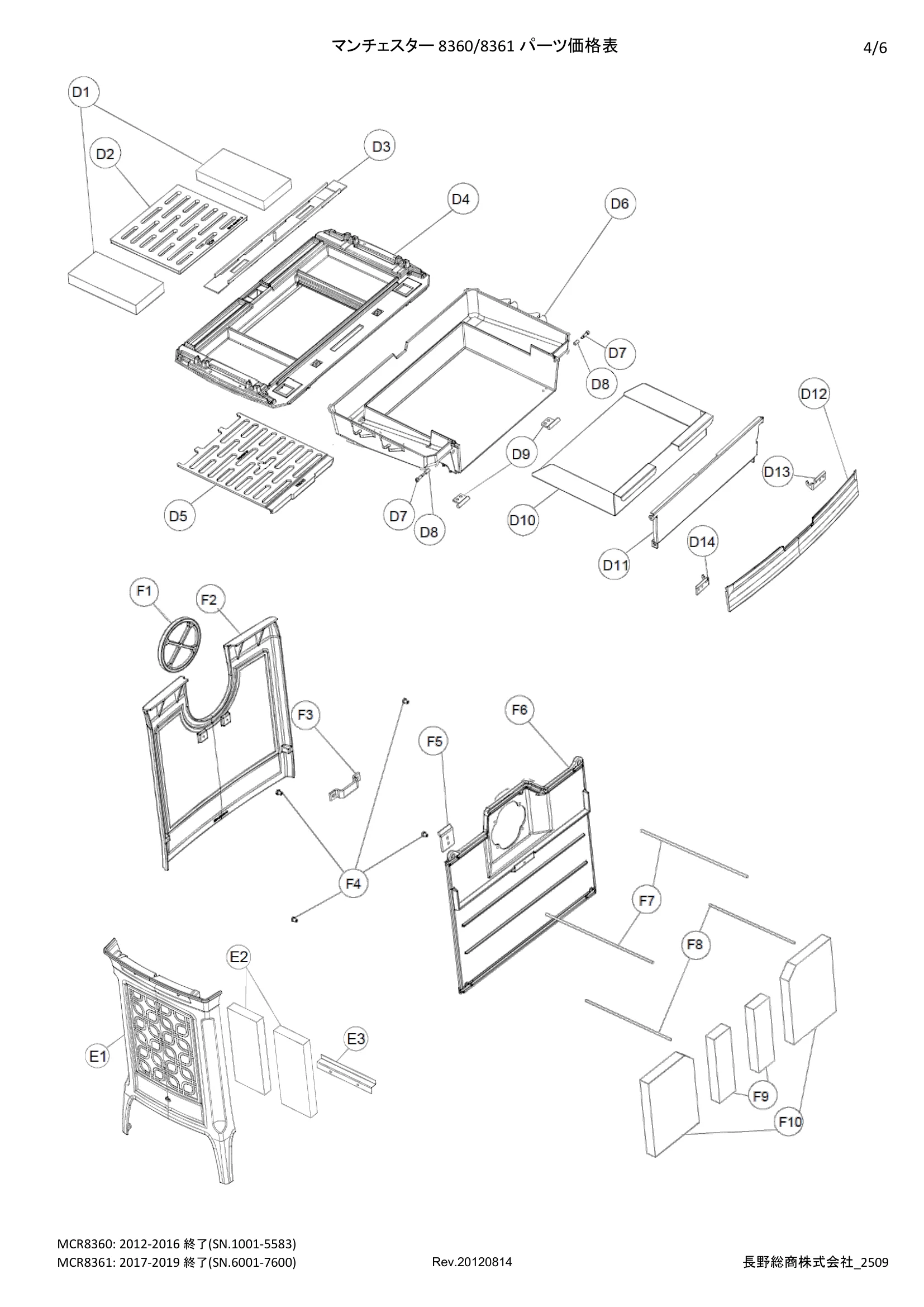

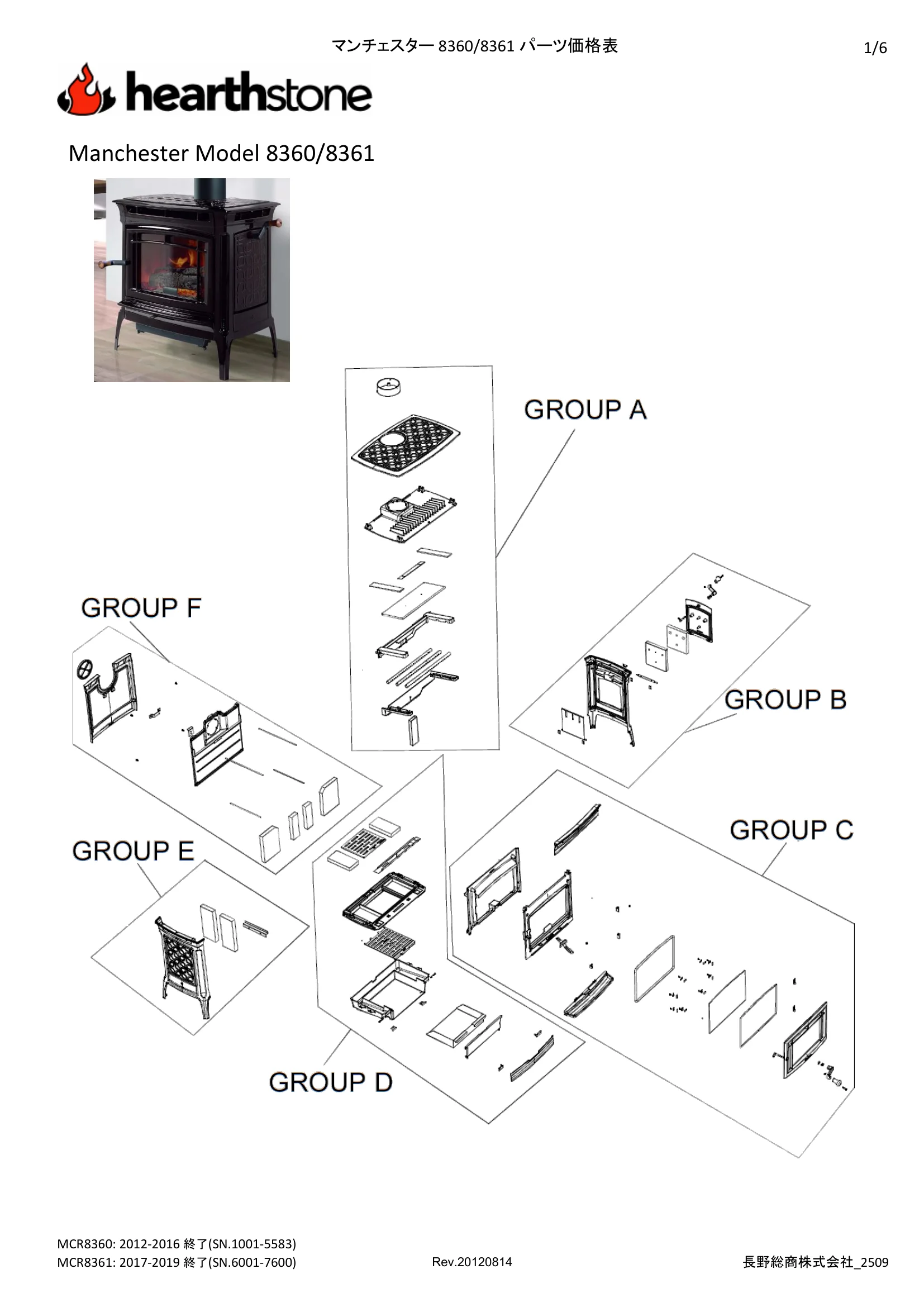

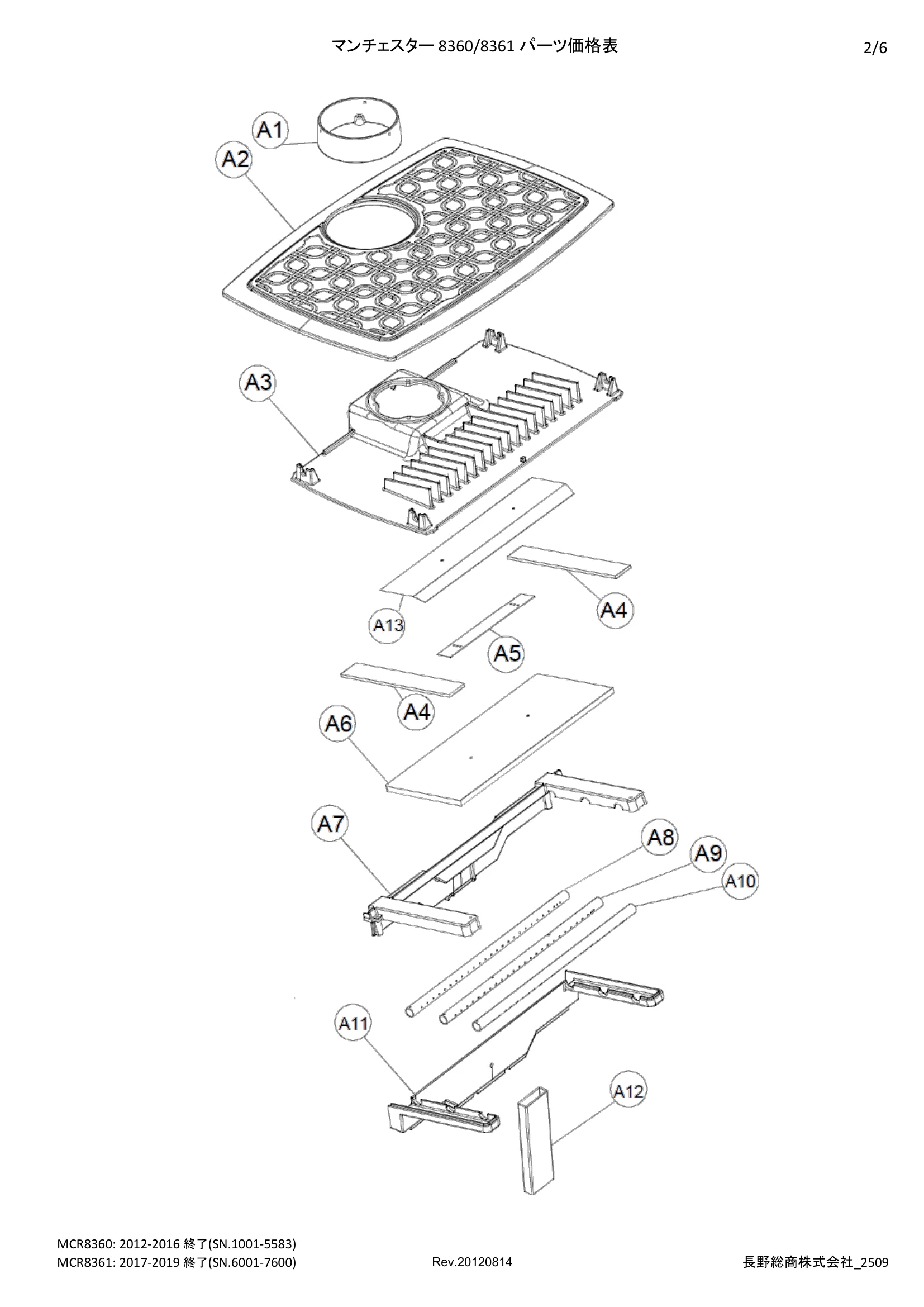

マンチェスター 8360/8361 パーツ価格表 1/6 Manchester Model 8360/8361 MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509 マンチェスター 8360/8361 パーツ価格表 2/6 MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509 マンチェスター 8360/8361 パーツ価格表 3/6 MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509 マンチェスター 8360/8361 パーツ価格表 4/6 MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509 マンチェスター 8360/8361 パーツ価格表 5/6 主要パーツ Key Part # Description 定価（税別） 3110-057 ガスケット：　フロントドア用 3/8"Low (9.5) 180cm 1,200/m 3110-057 ガスケット：　サイドドア用 3/8"Low (9.5) 120cm 1,200/m 3110-051 ガスケット：　灰受けドア用 1/2”(12.7) 120cm 1,350/m 3110-056 ガスケット：　ガラス用 1/4”(6.4) 160cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 8ヶ 400 A5,A6 93-76600 バッフルキット（セラミック）：マンチェスター8360/8361 32,600 D2 2310-605 グレート：マンチェスター8360/8361/8362 (283x235) 26,400 C13 93-58300 ガラスキット：マンチェスター8360/8361/8362 (307x474, t5) 59,800 Key Part # Description 定価（税別） A1 2010-285 COLLAR: FLUE,MATTE,HER 1/TRI/MCR/CAS 28,800 A2 2310-685 TOP: MATTE, MCR 88,200 A3 2310-610 PANEL: TOP, MCR 68,600 A4 3120-363 BLANKET: CERAMIC,2"x12"x1/4",MCR （50x305, t6） 2,200 A5,A6 93-76600 BAFFLE:CERAMIC WITH BRACKET, MCR バッフルキット 32,600 A5 5021-066 BRACKET: BAFFLE,SS,HER 1 A6 3120-360 BOARD: CERAMIC,MCR A7 2310-695 PLENUM: AIR,SECONDARY,TOP, MCR 50,300 A8 5360-071 TUBE: SECONDARY AIR, #1,MCR 31,800 A9 5360-072 TUBE: SECONDARY AIR,#2,MCR 31,800 A10 5360-073 TUBE: SECONDARY AIR,#3,MCR 31,800 A11 2310-670 PLENUM: AIR,SECONDARY,BOTTOM,MCR 50,300 A12 5360-030 PIPE: AIR,SECONDARY,RISER,MCR 12,300 A13 5360-085 HEATSHIELD: TOP, MCR 19,200 B1,B2 93-71600 HANDLE KIT: FRONT/SIDE, DOOR, MCR ハンドルキット 6,900 B1 4100-0285 SCREW: SHOULDER,5/16"Dx3/4"L,SOCKET （フロントドア/サイドドア共通） 1,300 B2 3900-191 HANDLE: WOOD,STAINED,FRNT/SIDE, MCR 5,700 B3 2310-617 HANDLE: FRONT/SIDE DOOR, MATTE, MCR 9,500 B4-8 94-73910 LATCH: DOOR,CLY 1/MCP/MCR サイドドアラッチキット 13,900 B4 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 B5 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 B6 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 B7 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 B8 5491-048 LATCH ASSY: DOOR, CLY 1 DEINSA ※ラッチ単品の取扱いはありません B9 2310-620 DOOR: SIDE,MATTE, MCR 43,400 B10 3120-362 BOARD: CERAMIC,SIDE DOOR,MCR 20,000 B11 5360-054 SHIELD:SIDE DOOR INSULATION ,MCR 9,900 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 450 B12 5491-045 CATCH: DOOR LATCH, CLY 1 16,900 B13 2310-645 SIDE: WITH DOOR OPENING, MATTE, MCR 118,800 B14 5360-058 HINGE: SIDE DOOR, MCR/MCP 5,500 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 B15 5360-060 CLIP: SIDE DOOR HINGE, MCR/MCP 4,950 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 450 B16 5360-056 SLIDER STOP: SIDE DOOR,MCR 18,200 B16 4100-0285 SCREW: SHOULDER,5/16"Dx3/4"L,SOCKET 1,300 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 C1 2310-600 PLENUM: AIR,PRIMARY,MCR 65,100 C2 2310-650 GRILL: FRONT, MATTE, MCR 43,400 C3 2310-675 PLATE: FRONT, MCR 75,700 C4 4200-0320 NUT: SQUARE,1/4-20,REGULAR 450 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509 マンチェスター 8360/8361 パーツ価格表 6/6 Key Part # Description 定価（税別） C5 5360-050 HINGE: FRONT DOOR WITH PIN, MCR/MCP 7,900 C7 5360-028 LEVER: AIR CONTROL,MCR 13,900 C8 2310-660 ASH LIP: MATTE, MCR 19,000 C9 3110-057 GASKET: ROPE,3/8",AD,NON-CORE 1,200/m C10-14 93-58300 GLASS: MCP/MCR ガラスキット 59,800 C10 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 450 C11 5021-060 CLIP: GLASS,HER 1/TRI 1,500 C12 3120-021 GASKET: GLASS CLIP, BLACK 400 C13 3030-059 GLASS: IR 18.64"x11.43"x5MM,MCR C14 3110-056 GASKET: ROPE,1/4",BLK,AD 1,000/m C15 5360-062 HINGE: FRONT DOOR, MCR/MCP 3,500 C16 2310-615 DOOR: MATTE, MCR 60,900 C16 2320-615 DOOR: BROWN, MCR 51,500 C17,B4-7 93-73600 LATCH KIT: FRONT DOOR, MCR フロントドアラッチキット 12,600 B4 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 B5 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 B6 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 B7 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 C17 5360-068 LATCH: FRONT DOOR, MCR(DEINSA) ※ラッチ単品の取扱いは 8,800 D1 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 11,000 D2 2310-605 GRATE: ASH, UPPER, MCR グレート 26,400 D3 5360-024 SLIDER:PRIMARY AIR,MCR 11,200 D4 2310-635 BOTTOM: MCR 78,900 D5 2310-665 GRATE: ASH, LOWER, MCR 25,300 D6 2310-625 FRAME: ASH PAN, MCR 115,100 D7 4100-0240 SCREW: SHOULDER,1/4"Dx5/8"L,SOCKET 2,600 D8 5360-020 ROLLER: ASH DOOR HINGE,MCR 3,500 D9 5360-014 HINGE: ASH DOOR,MCR 7,900 D10 5360-010 PAN: ASH,MCR 21,300 D11 5360-012 DOOR: ASH,MCR 40,900 D12 2310-655 HANDLE: ASH PAN DOOR, MATTE, MCR 28,800 D13 5360-016 LATCH: ASH DOOR R,MCR 11,000 D14 5360-018 LATCH: ASH DOOR L,MCR 9,500 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 450 E1 2310-640 SIDE: NO DOOR, MATTE, MCR 125,900 E2 1-0000-304 STONE: REF,4-7/8"x12",MCR 12,700 E3 5360-052 RETAINER: REFRACTORY,MCR 5,800 F1 2010-282 PLATE: FLUE, HER 1/MCR/CAS 18,200 F2 2310-690 REAR: MATTE, MCR 86,300 F3 5350-076 CLIP: MOUNTING,REAR,BEN 6,600 F4 5360-080 NUT:BACK,1/4-20,MCR 5,200 F5 5350-078 CLIP: MOUNTING,REAR INNER PANEL,BEN 3,850 F6 2310-630 PANEL: INNER, REAR, MCR 83,200 F7 5210-3045 ROD:THREAD,1/4-20x15-3/4", 1"&1",MCR 3,850 F8 5210-3035 ROD:THREAD,1/4-20x12-3/4", 1"&1",MCR 3,500 F9 1-0000-308 STONE: REF,2-3/4"x9",MCR 6,500 F10 1-0000-300 STONE: REF,7-1/2"x10-3/8",MCR 16,500 機種（モデル） 製造 Serial No. クリーンバーン マンチェスター8360 2012-2016 1001-5583 クリーンバーン マンチェスター8361 2017-2019 6001-7600 ハイブリッド マンチェスター8362 2020- 10001- ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20） MCR8360: 2012-2016 終了(SN.1001-5583) MCR8361: 2017-2019 終了(SN.6001-7600) Rev.20120814 長野総商株式会社_2509
