ハースストーン PARTS PRICE MANSFIELD8010_2509
技術資料

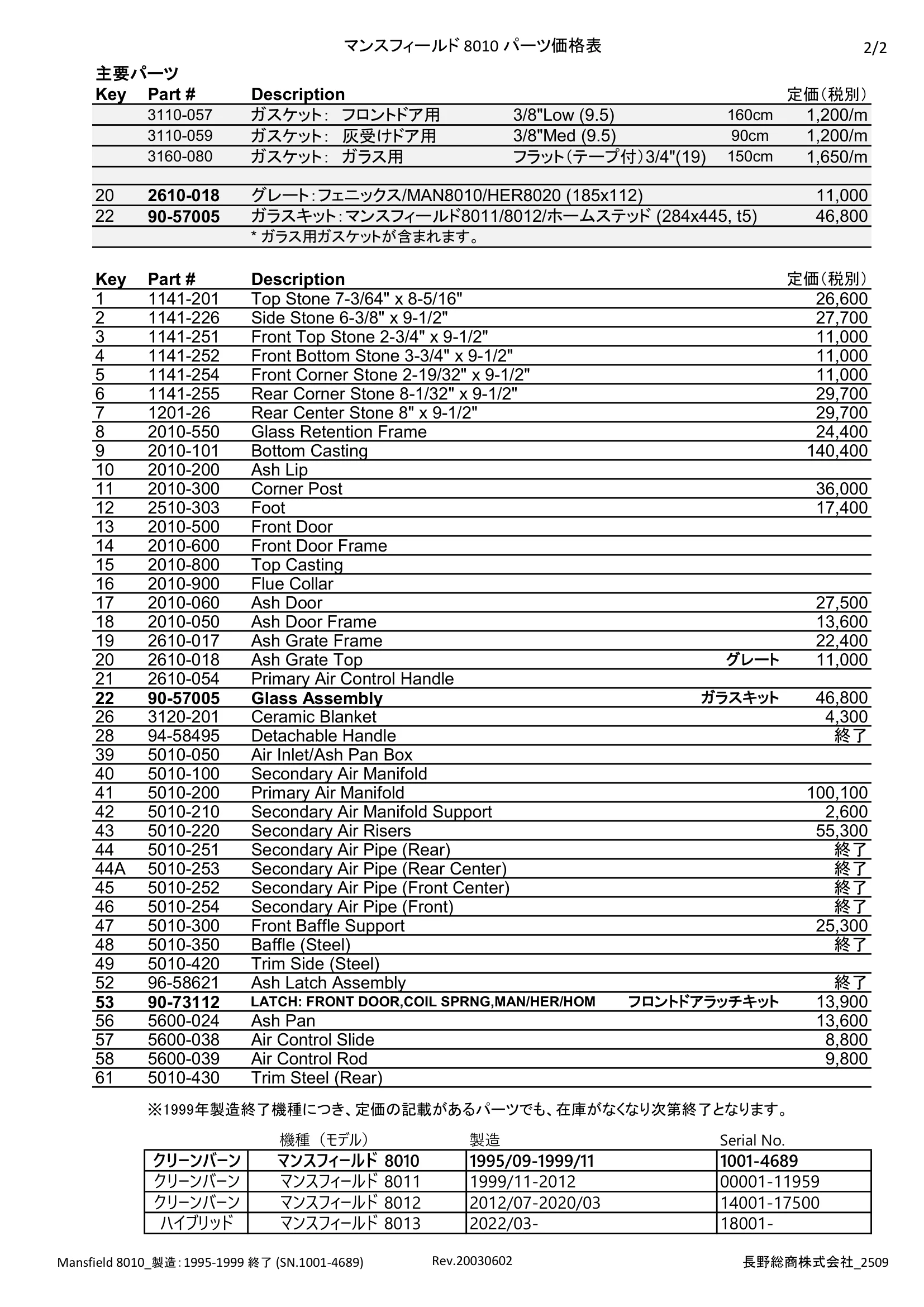

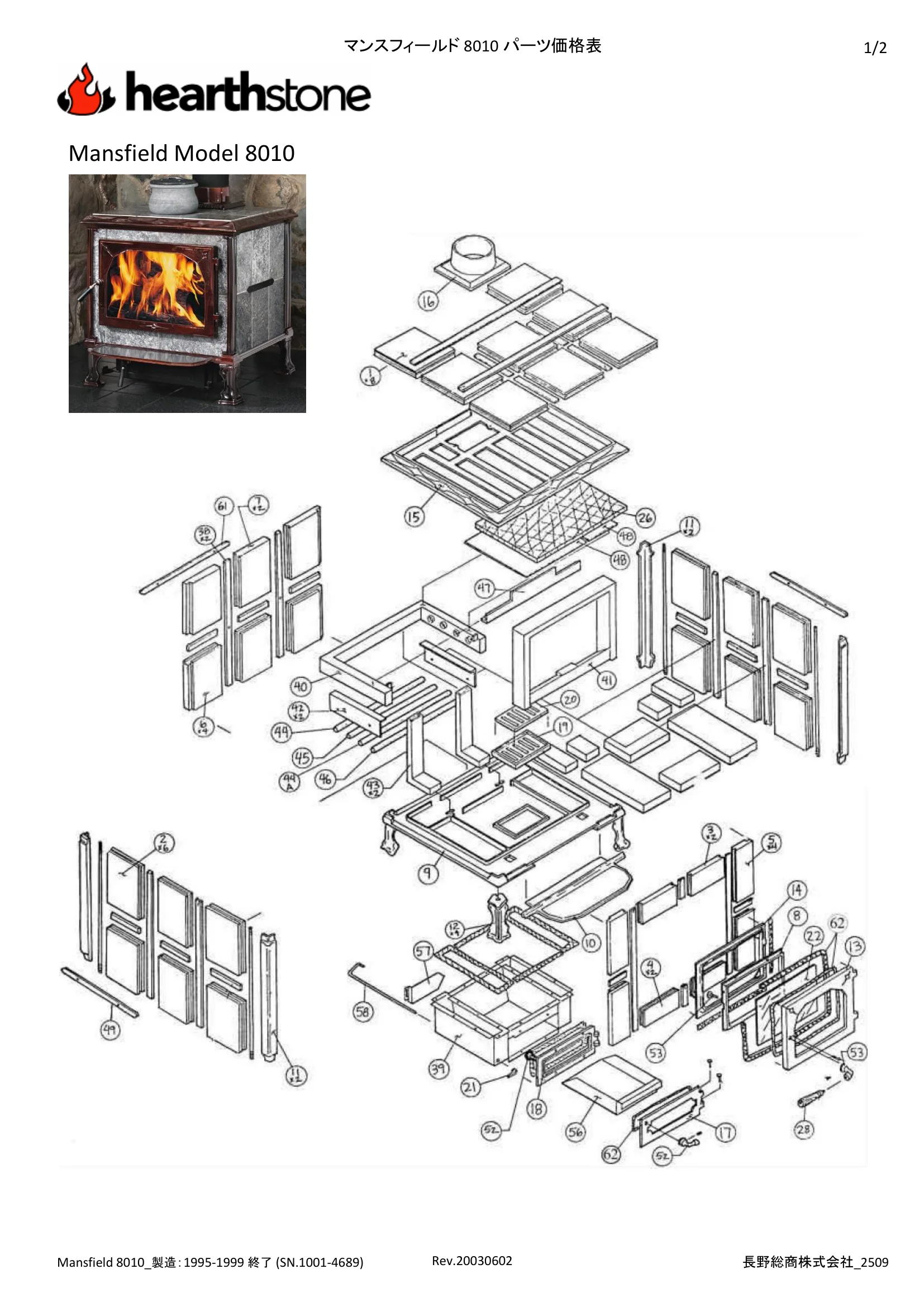

マンスフィールド 8010 パーツ価格表 1/2 機種：マンスフィールド8010 製造年：1995/09-1999/11 Serial No. 1001-4689 Mansfield Model 8010 Mansfield 8010_製造：1995-1999 終了 (SN.1001-4689) Rev.20030602 長野総商株式会社_2509 マンスフィールド 8010 パーツ価格表 2/2 主要パーツ Key Part # Description 定価（税別） 3110-057 ガスケット：　フロントドア用 3/8"Low (9.5) 160cm 1,200/m 3110-059 ガスケット：　灰受けドア用 3/8"Med (9.5) 90cm 1,200/m 3160-080 ガスケット：　ガラス用 フラット（テープ付）3/4"(19) 150cm 1,650/m 20 2610-018 グレート：フェニックス/MAN8010/HER8020 (185x112) 11,000 22 90-57005 ガラスキット：マンスフィールド8011/8012/ホームステッド (284x445, t5) 46,800 * ガラス用ガスケットが含まれます。 Key Part # Description 定価（税別） 1 1141-201 Top Stone 7-3/64" x 8-5/16" 26,600 2 1141-226 Side Stone 6-3/8" x 9-1/2" 27,700 3 1141-251 Front Top Stone 2-3/4" x 9-1/2" 11,000 4 1141-252 Front Bottom Stone 3-3/4" x 9-1/2" 11,000 5 1141-254 Front Corner Stone 2-19/32" x 9-1/2" 11,000 6 1141-255 Rear Corner Stone 8-1/32" x 9-1/2" 29,700 7 1201-26 Rear Center Stone 8" x 9-1/2" 29,700 8 2010-550 Glass Retention Frame 24,400 9 2010-101 Bottom Casting 140,400 10 2010-200 Ash Lip 11 2010-300 Corner Post 36,000 12 2510-303 Foot 17,400 13 2010-500 Front Door 14 2010-600 Front Door Frame 15 2010-800 Top Casting 16 2010-900 Flue Collar 17 2010-060 Ash Door 27,500 18 2010-050 Ash Door Frame 13,600 19 2610-017 Ash Grate Frame 22,400 20 2610-018 Ash Grate Top グレート 11,000 21 2610-054 Primary Air Control Handle 22 90-57005 Glass Assembly ガラスキット 46,800 26 3120-201 Ceramic Blanket 4,300 28 94-58495 Detachable Handle 終了 39 5010-050 Air Inlet/Ash Pan Box 40 5010-100 Secondary Air Manifold 41 5010-200 Primary Air Manifold 100,100 42 5010-210 Secondary Air Manifold Support 2,600 43 5010-220 Secondary Air Risers 55,300 44 5010-251 Secondary Air Pipe (Rear) 終了 44A 5010-253 Secondary Air Pipe (Rear Center) 終了 45 5010-252 Secondary Air Pipe (Front Center) 終了 46 5010-254 Secondary Air Pipe (Front) 終了 47 5010-300 Front Baffle Support 25,300 48 5010-350 Baffle (Steel) 終了 49 5010-420 Trim Side (Steel) 52 96-58621 Ash Latch Assembly 終了 53 90-73112 LATCH: FRONT DOOR,COIL SPRNG,MAN/HER/HOM フロントドアラッチキット 13,900 56 5600-024 Ash Pan 13,600 57 5600-038 Air Control Slide 8,800 58 5600-039 Air Control Rod 9,800 61 5010-430 Trim Steel (Rear) 機種（モデル） 製造 Serial No. クリーンバーン マンスフィールド8010 1995/09-1999/11 1001-4689 クリーンバーン マンスフィールド8011 1999/11-2012 00001-11959 クリーンバーン マンスフィールド8012 2012/07-2020/03 14001-17500 ハイブリッド マンスフィールド8013 2022/03- 18001- ※1999年製造終了機種につき、定価の記載があるパーツでも、在庫がなくなり次第終了となります。 Mansfield 8010_製造：1995-1999 終了 (SN.1001-4689) Rev.20030602 長野総商株式会社_2509
