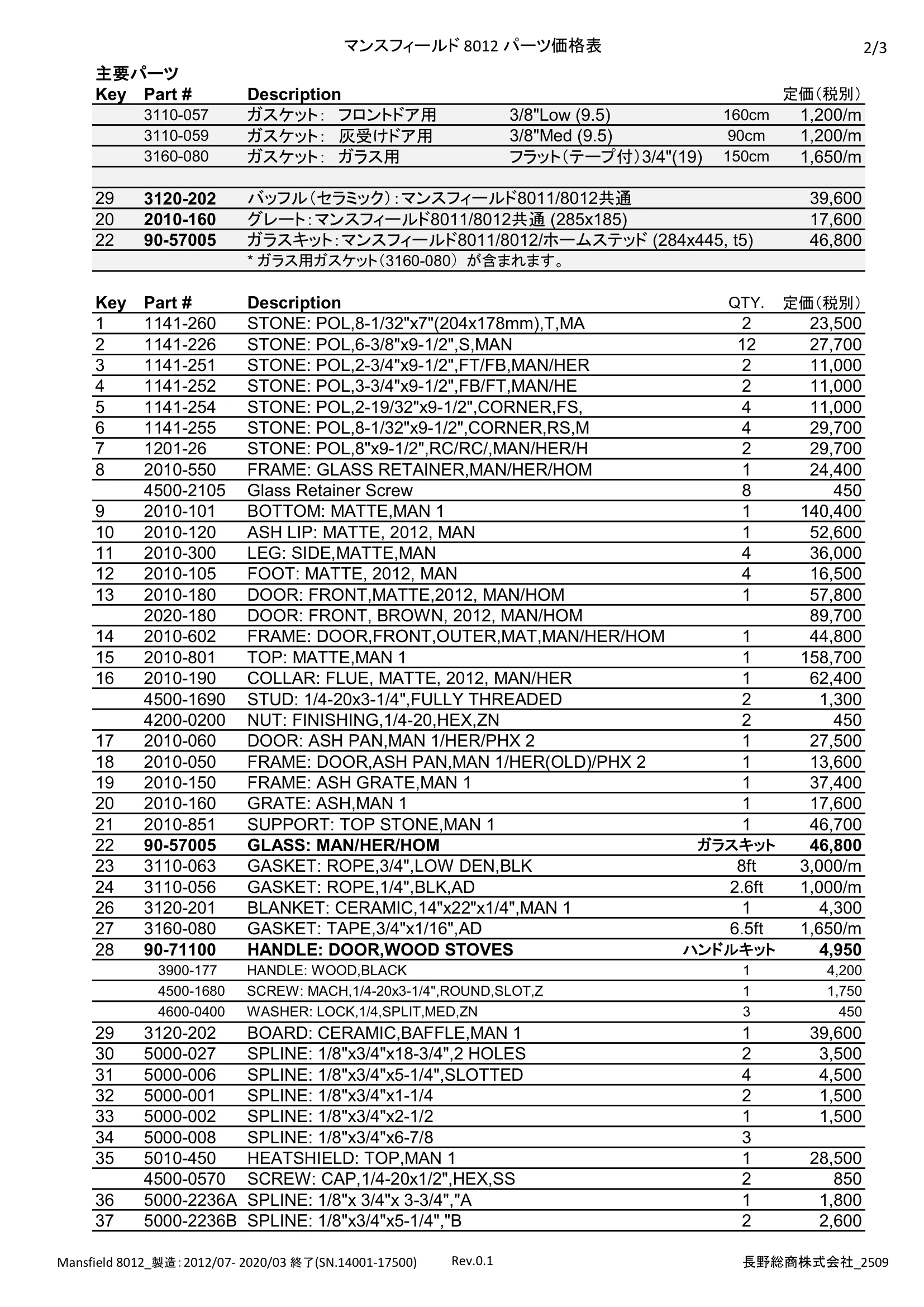

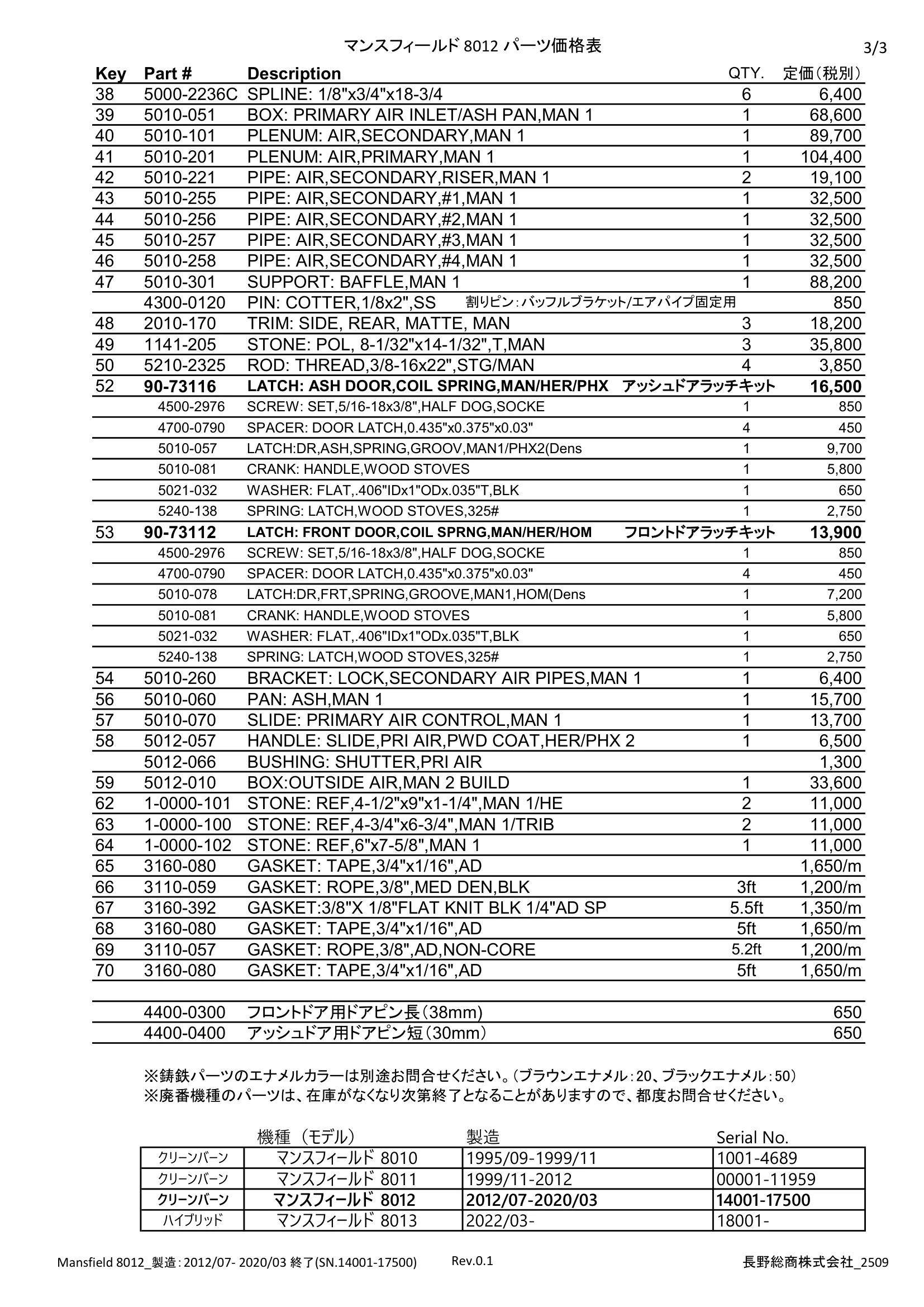

マンスフィールド 8012 パーツ価格表 1/3 機種：マンスフィールド8012 製造年：2012/07-2020/03 Serial No. 14001-17500 Mansfield Model 8012 Mansfield 8012_製造：2012/07- 2020/03 終了(SN.14001-17500) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8012 パーツ価格表 2/3 主要パーツ Key Part # Description 定価（税別） 3110-057 ガスケット：　フロントドア用 3/8"Low (9.5) 160cm 1,200/m 3110-059 ガスケット：　灰受けドア用 3/8"Med (9.5) 90cm 1,200/m 3160-080 ガスケット：　ガラス用 フラット（テープ付）3/4"(19) 150cm 1,650/m 29 3120-202 バッフル（セラミック）：マンスフィールド8011/8012共通 39,600 20 2010-160 グレート：マンスフィールド8011/8012共通 (285x185) 17,600 22 90-57005 ガラスキット：マンスフィールド8011/8012/ホームステッド (284x445, t5) 46,800 * ガラス用ガスケット（3160-080）が含まれます。 Key Part # Description QTY. 定価（税別） 1 1141-260 STONE: POL,8-1/32"x7"(204x178mm),T,MA 2 23,500 2 1141-226 STONE: POL,6-3/8"x9-1/2",S,MAN 12 27,700 3 1141-251 STONE: POL,2-3/4"x9-1/2",FT/FB,MAN/HER 2 11,000 4 1141-252 STONE: POL,3-3/4"x9-1/2",FB/FT,MAN/HE 2 11,000 5 1141-254 STONE: POL,2-19/32"x9-1/2",CORNER,FS, 4 11,000 6 1141-255 STONE: POL,8-1/32"x9-1/2",CORNER,RS,M 4 29,700 7 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 2 29,700 8 2010-550 FRAME: GLASS RETAINER,MAN/HER/HOM 1 24,400 4500-2105 Glass Retainer Screw 8 450 9 2010-101 BOTTOM: MATTE,MAN 1 1 140,400 10 2010-120 ASH LIP: MATTE, 2012, MAN 1 52,600 11 2010-300 LEG: SIDE,MATTE,MAN 4 36,000 12 2010-105 FOOT: MATTE, 2012, MAN 4 16,500 13 2010-180 DOOR: FRONT,MATTE,2012, MAN/HOM 1 57,800 2020-180 DOOR: FRONT, BROWN, 2012, MAN/HOM 89,700 14 2010-602 FRAME: DOOR,FRONT,OUTER,MAT,MAN/HER/HOM 1 44,800 15 2010-801 TOP: MATTE,MAN 1 1 158,700 16 2010-190 COLLAR: FLUE, MATTE, 2012, MAN/HER 1 62,400 4500-1690 STUD: 1/4-20x3-1/4",FULLY THREADED 2 1,300 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 2 450 17 2010-060 DOOR: ASH PAN,MAN 1/HER/PHX 2 1 27,500 18 2010-050 FRAME: DOOR,ASH PAN,MAN 1/HER(OLD)/PHX 2 1 13,600 19 2010-150 FRAME: ASH GRATE,MAN 1 1 37,400 20 2010-160 GRATE: ASH,MAN 1 1 17,600 21 2010-851 SUPPORT: TOP STONE,MAN 1 1 46,700 22 90-57005 GLASS: MAN/HER/HOM ガラスキット 46,800 23 3110-063 GASKET: ROPE,3/4",LOW DEN,BLK 8ft 3,000/m 24 3110-056 GASKET: ROPE,1/4",BLK,AD 2.6ft 1,000/m 26 3120-201 BLANKET: CERAMIC,14"x22"x1/4",MAN 1 1 4,300 27 3160-080 GASKET: TAPE,3/4"x1/16",AD 6.5ft 1,650/m 28 90-71100 HANDLE: DOOR,WOOD STOVES ハンドルキット 4,950 3900-177 HANDLE: WOOD,BLACK 1 4,200 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1 1,750 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 3 450 29 3120-202 BOARD: CERAMIC,BAFFLE,MAN 1 1 39,600 30 5000-027 SPLINE: 1/8"x3/4"x18-3/4",2 HOLES 2 3,500 31 5000-006 SPLINE: 1/8"x3/4"x5-1/4",SLOTTED 4 4,500 32 5000-001 SPLINE: 1/8"x3/4"x1-1/4 2 1,500 33 5000-002 SPLINE: 1/8"x3/4"x2-1/2 1 1,500 34 5000-008 SPLINE: 1/8"x3/4"x6-7/8 3 35 5010-450 HEATSHIELD: TOP,MAN 1 1 28,500 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 2 850 36 5000-2236A SPLINE: 1/8"x 3/4"x 3-3/4","A 1 1,800 37 5000-2236B SPLINE: 1/8"x3/4"x5-1/4","B 2 2,600 Mansfield 8012_製造：2012/07- 2020/03 終了(SN.14001-17500) Rev.0.1 長野総商株式会社_2509 マンスフィールド 8012 パーツ価格表 3/3 Key Part # Description QTY. 定価（税別） 38 5000-2236C SPLINE: 1/8"x3/4"x18-3/4 6 6,400 39 5010-051 BOX: PRIMARY AIR INLET/ASH PAN,MAN 1 1 68,600 40 5010-101 PLENUM: AIR,SECONDARY,MAN 1 1 89,700 41 5010-201 PLENUM: AIR,PRIMARY,MAN 1 1 104,400 42 5010-221 PIPE: AIR,SECONDARY,RISER,MAN 1 2 19,100 43 5010-255 PIPE: AIR,SECONDARY,#1,MAN 1 1 32,500 44 5010-256 PIPE: AIR,SECONDARY,#2,MAN 1 1 32,500 45 5010-257 PIPE: AIR,SECONDARY,#3,MAN 1 1 32,500 46 5010-258 PIPE: AIR,SECONDARY,#4,MAN 1 1 32,500 47 5010-301 SUPPORT: BAFFLE,MAN 1 1 88,200 4300-0120 PIN: COTTER,1/8x2",SS 割りピン：バッフルブラケット/エアパイプ固定用 850 48 2010-170 TRIM: SIDE, REAR, MATTE, MAN 3 18,200 49 1141-205 STONE: POL, 8-1/32"x14-1/32",T,MAN 3 35,800 50 5210-2325 ROD: THREAD,3/8-16x22",STG/MAN 4 3,850 52 90-73116 LATCH: ASH DOOR,COIL SPRING,MAN/HER/PHX アッシュドアラッチキット 16,500 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 4 450 5010-057 LATCH:DR,ASH,SPRING,GROOV,MAN1/PHX2(Dens 1 9,700 5010-081 CRANK: HANDLE,WOOD STOVES 1 5,800 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 53 90-73112 LATCH: FRONT DOOR,COIL SPRNG,MAN/HER/HOM フロントドアラッチキット 13,900 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 4 450 5010-078 LATCH:DR,FRT,SPRING,GROOVE,MAN1,HOM(Dens 1 7,200 5010-081 CRANK: HANDLE,WOOD STOVES 1 5,800 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 54 5010-260 BRACKET: LOCK,SECONDARY AIR PIPES,MAN 1 1 6,400 56 5010-060 PAN: ASH,MAN 1 1 15,700 57 5010-070 SLIDE: PRIMARY AIR CONTROL,MAN 1 1 13,700 58 5012-057 HANDLE: SLIDE,PRI AIR,PWD COAT,HER/PHX 2 1 6,500 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 59 5012-010 BOX:OUTSIDE AIR,MAN 2 BUILD 1 33,600 62 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 2 11,000 63 1-0000-100 STONE: REF,4-3/4"x6-3/4",MAN 1/TRIB 2 11,000 64 1-0000-102 STONE: REF,6"x7-5/8",MAN 1 1 11,000 65 3160-080 GASKET: TAPE,3/4"x1/16",AD 1,650/m 66 3110-059 GASKET: ROPE,3/8",MED DEN,BLK 3ft 1,200/m 67 3160-392 GASKET:3/8"X 1/8"FLAT KNIT BLK 1/4"AD SP 5.5ft 1,350/m 68 3160-080 GASKET: TAPE,3/4"x1/16",AD 5ft 1,650/m 69 3110-057 GASKET: ROPE,3/8",AD,NON-CORE 5.2ft 1,200/m 70 3160-080 GASKET: TAPE,3/4"x1/16",AD 5ft 1,650/m 4400-0300 フロントドア用ドアピン長（38mm) 650 4400-0400 アッシュドア用ドアピン短（30mm） 650 機種（モデル） 製造 Serial No. クリーンバーン マンスフィールド8010 1995/09-1999/11 1001-4689 クリーンバーン マンスフィールド8011 1999/11-2012 00001-11959 クリーンバーン マンスフィールド8012 2012/07-2020/03 14001-17500 ハイブリッド マンスフィールド8013 2022/03- 18001- ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、ブラックエナメル：50） ※廃番機種のパーツは、在庫がなくなり次第終了となることがありますので、都度お問合せください。 Mansfield 8012_製造：2012/07- 2020/03 終了(SN.14001-17500) Rev.0.1 長野総商株式会社_2509
