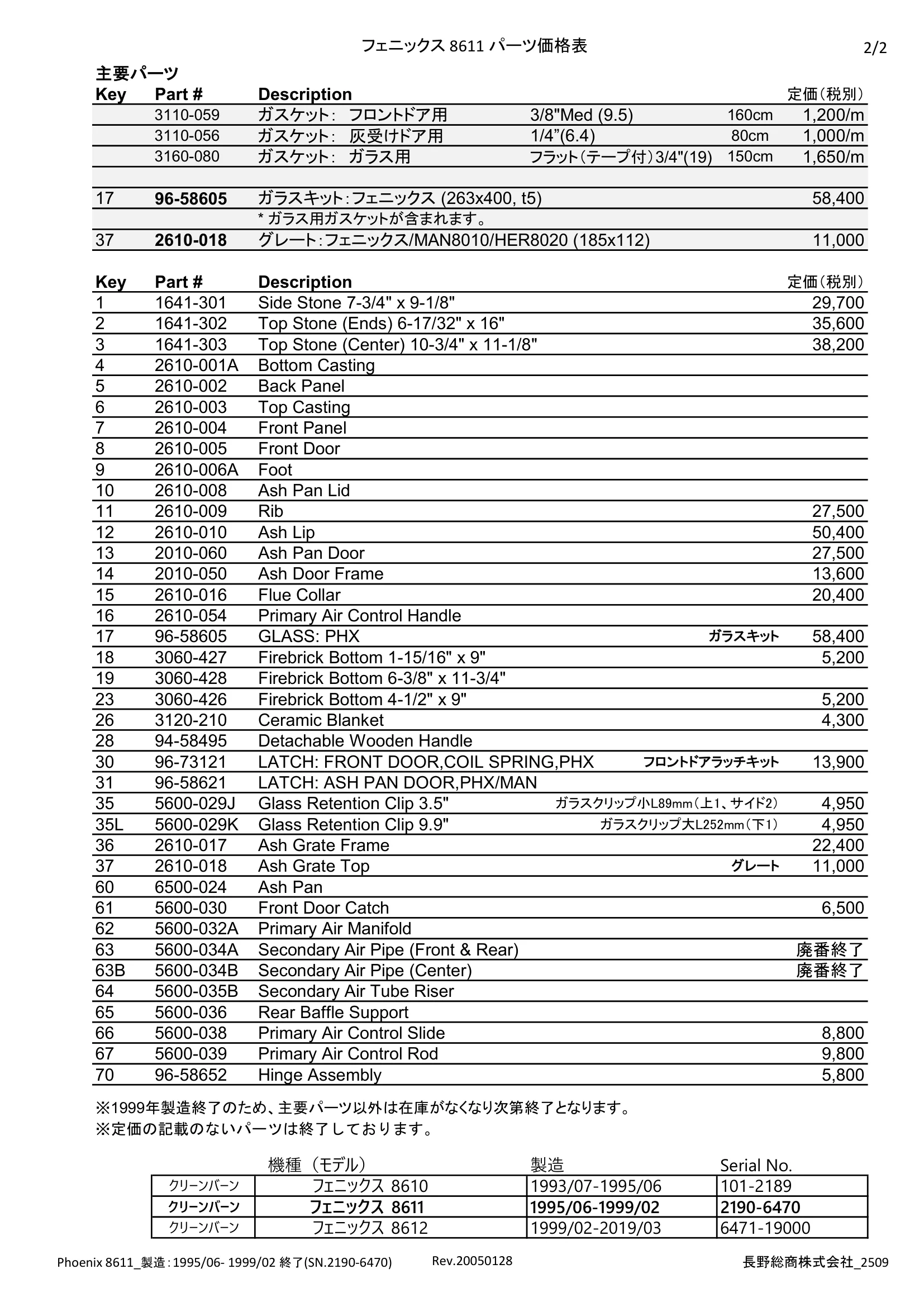

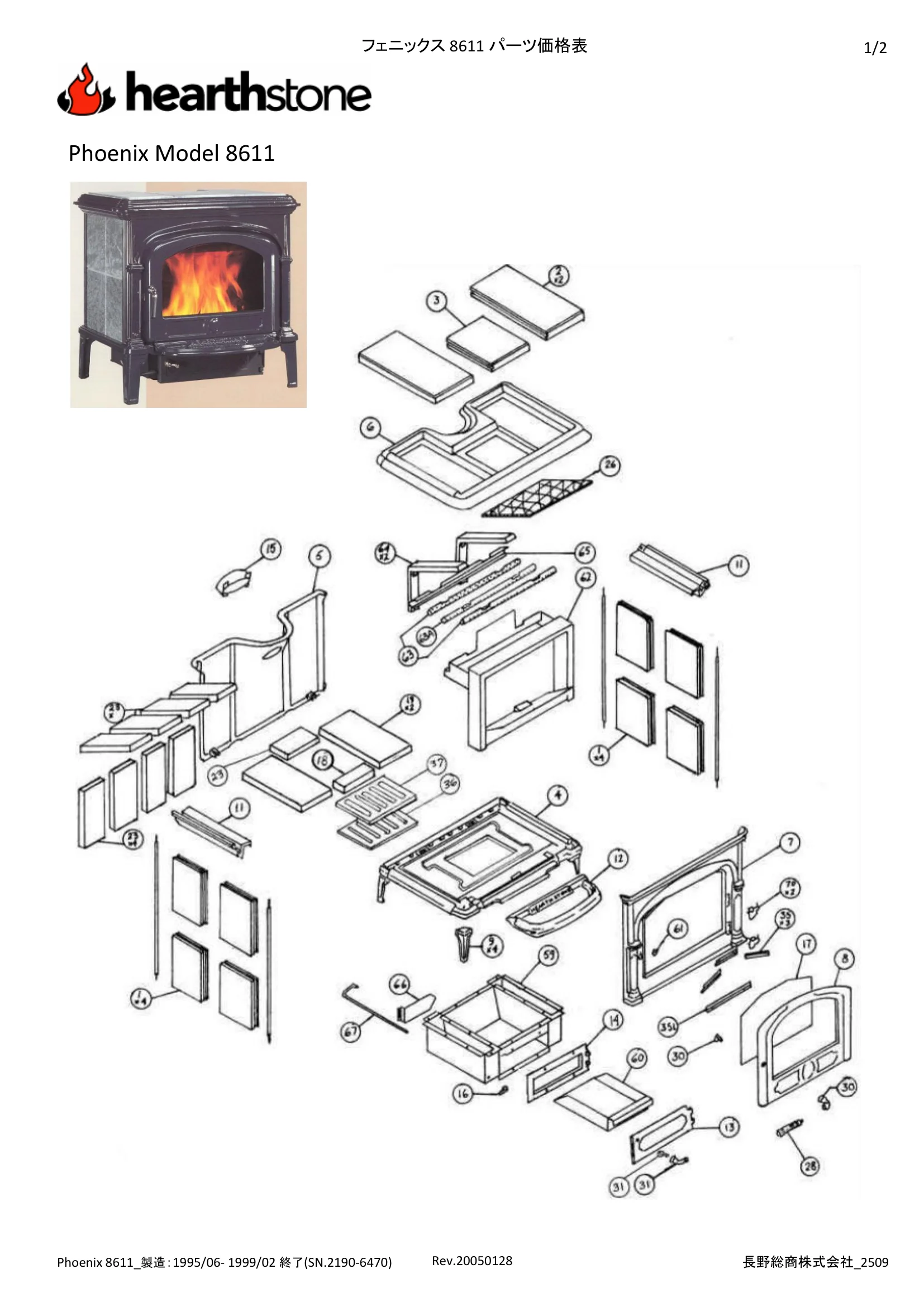

フェニックス 8611 パーツ価格表 1/2 Phoenix Model 8611 Phoenix 8611_製造：1995/06- 1999/02 終了(SN.2190-6470) Rev.20050128 長野総商株式会社_2509 フェニックス 8611 パーツ価格表 2/2 主要パーツ Key Part # Description 定価（税別） 3110-059 ガスケット：　フロントドア用 3/8"Med (9.5) 160cm 1,200/m 3110-056 ガスケット：　灰受けドア用 1/4”(6.4) 80cm 1,000/m 3160-080 ガスケット：　ガラス用 フラット（テープ付）3/4"(19) 150cm 1,650/m 17 96-58605 ガラスキット：フェニックス (263x400, t5) 58,400 * ガラス用ガスケットが含まれます。 37 2610-018 グレート：フェニックス/MAN8010/HER8020 (185x112) 11,000 Key Part # Description 定価（税別） 1 1641-301 Side Stone 7-3/4" x 9-1/8" 29,700 2 1641-302 Top Stone (Ends) 6-17/32" x 16" 35,600 3 1641-303 Top Stone (Center) 10-3/4" x 11-1/8" 38,200 4 2610-001A Bottom Casting 5 2610-002 Back Panel 6 2610-003 Top Casting 7 2610-004 Front Panel 8 2610-005 Front Door 9 2610-006A Foot 10 2610-008 Ash Pan Lid 11 2610-009 Rib 27,500 12 2610-010 Ash Lip 50,400 13 2010-060 Ash Pan Door 27,500 14 2010-050 Ash Door Frame 13,600 15 2610-016 Flue Collar 20,400 16 2610-054 Primary Air Control Handle 17 96-58605 GLASS: PHX ガラスキット 58,400 18 3060-427 Firebrick Bottom 1-15/16" x 9" 5,200 19 3060-428 Firebrick Bottom 6-3/8" x 11-3/4" 23 3060-426 Firebrick Bottom 4-1/2" x 9" 5,200 26 3120-210 Ceramic Blanket 4,300 28 94-58495 Detachable Wooden Handle 30 96-73121 LATCH: FRONT DOOR,COIL SPRING,PHX フロントドアラッチキット 13,900 31 96-58621 LATCH: ASH PAN DOOR,PHX/MAN 35 5600-029J Glass Retention Clip 3.5" ガラスクリップ小L89mm（上1、サイド2） 4,950 35L 5600-029K Glass Retention Clip 9.9" ガラスクリップ大L252mm（下1） 4,950 36 2610-017 Ash Grate Frame 22,400 37 2610-018 Ash Grate Top グレート 11,000 60 6500-024 Ash Pan 61 5600-030 Front Door Catch 6,500 62 5600-032A Primary Air Manifold 63 5600-034A Secondary Air Pipe (Front & Rear) 廃番終了 63B 5600-034B Secondary Air Pipe (Center) 廃番終了 64 5600-035B Secondary Air Tube Riser 65 5600-036 Rear Baffle Support 66 5600-038 Primary Air Control Slide 8,800 67 5600-039 Primary Air Control Rod 9,800 70 96-58652 Hinge Assembly 5,800 機種（モデル） 製造 Serial No. クリーンバーン フェニックス8610 1993/07-1995/06 101-2189 クリーンバーン フェニックス8611 1995/06-1999/02 2190-6470 クリーンバーン フェニックス8612 1999/02-2019/03 6471-19000 ※1999年製造終了のため、主要パーツ以外は在庫がなくなり次第終了となります。 ※定価の記載のないパーツは終了しております。 Phoenix 8611_製造：1995/06- 1999/02 終了(SN.2190-6470) Rev.20050128 長野総商株式会社_2509
