ハースストーン PARTS PRICE SHELBURNETH8372_2509
技術資料

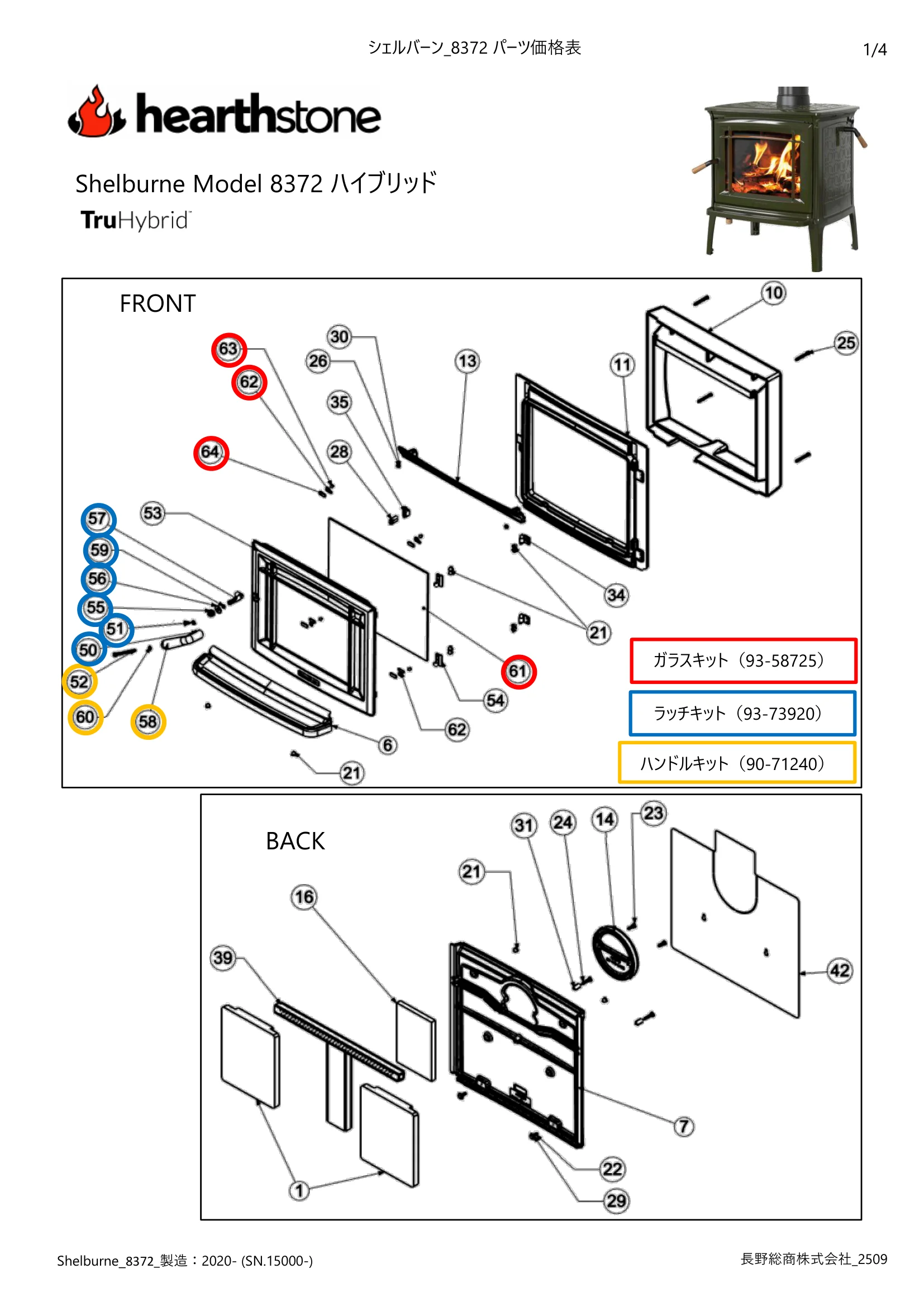

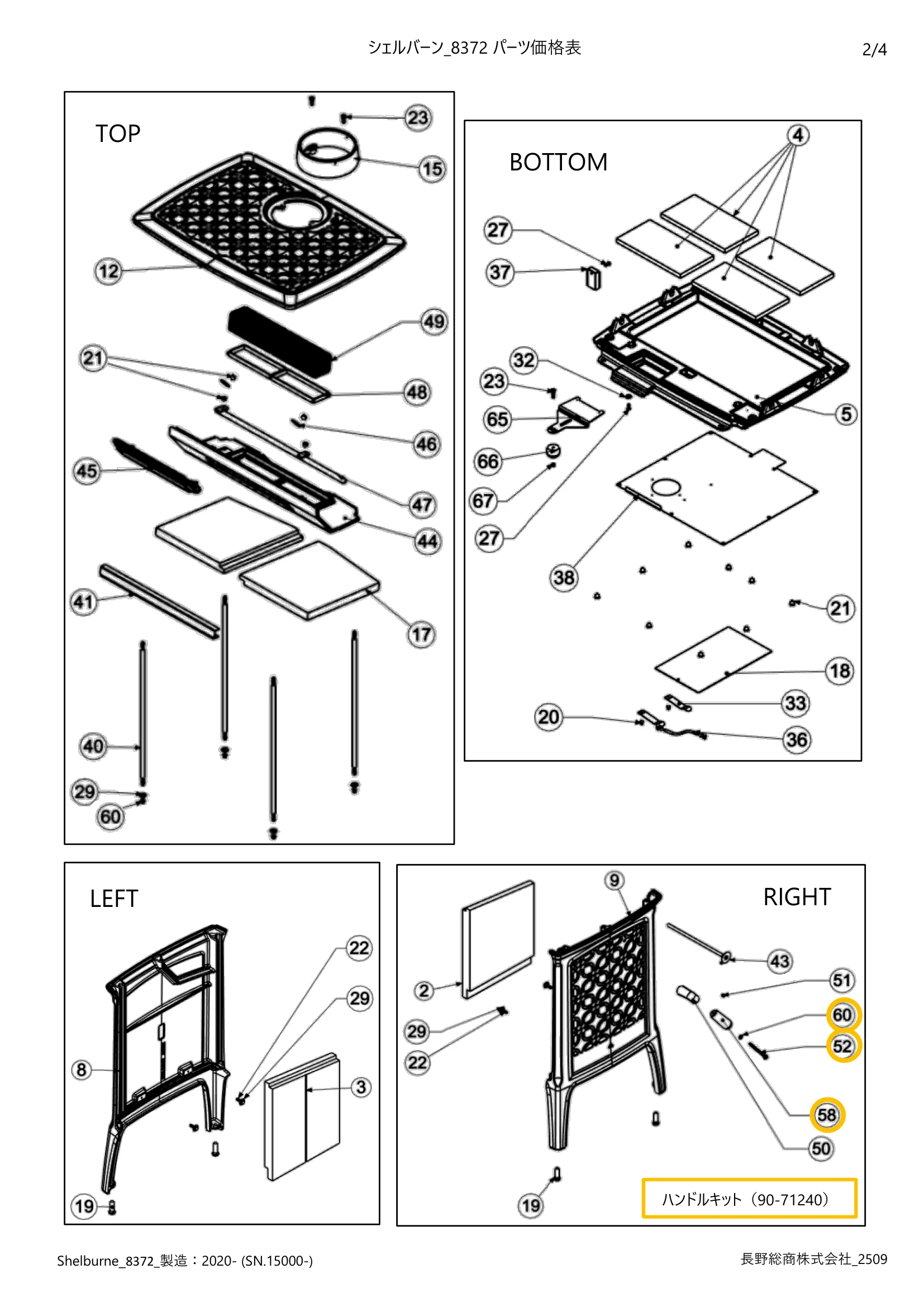

シェルバーン_8372 パーツ価格表 1/4 Shelburne Model 8372 ハイブリッド FRONT BACK ハンドルキット（90-71240） ラッチキット（93-73920） ガラスキット（93-58725） Shelburne_8372_製造：2020- (SN.15000-) 長野総商株式会社_2509 シェルバーン_8372 パーツ価格表 2/4 LEFT TOP BOTTOM RIGHT ハンドルキット（90-71240） Shelburne_8372_製造：2020- (SN.15000-) 長野総商株式会社_2509 シェルバーン_8372 パーツ価格表 3/4 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-051 ガスケット：フロントドア 1/2" (12.7) 180cm 1,350/m 3110-057 ガスケット：ガラス 3/8"Low (9.5) 160cm 1,200/m 3110-056 ガスケット：触媒アクセスパネル（背面口元） 3/8"Low (9.5) 60cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 4 400/ヶ 93-58725 ガラスキット：SHE8372 36,800 * ガラス用ガスケット、ガラスクリップ用ガスケット、ガラスクリップ、ビスが含まれます。 61 3030-058 GLASS 1 62 5021-060 CLIP: GLASS,HER 1/TRI 4 1,500/ヶ 63 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 4 450/ヶ 64 3120-021 GASKET: GLASS CLIP, BLACK 4 400/ヶ 3110-057 GASKET: ROPE,3/8",AD,NON-CORE 160cm 1,200/m 17 96-76600 バッフルキット（バーミキュライト）：GM60/SHE8372（２つ割） 31,900 90-71240 5,950 52 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1 1,750 58 3900-179 HANDLE: WOOD,HER4 1 4,950 60 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450 93-73920 ラッチキット：CRA8392/SHE8372 15,200 50 2010-254 CRANK: HANDLE,HER4,GMi70 1 7,800 51 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 55 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 56 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 57 LATCH 1 59 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 2 450/ヶ 96-75400 コンバスターキット：GM40/GM60/CRA8392/SHE8372 66,000 48 3160-080 GASKET: TAPE,3/4"x1/16",AD 2 49 3050-010 CATALYST, 6" 2 Key Part No. Description QTY. 定価（税別） 1 1-0600-600 STONE: REF,REAR, GM60/SHE2, 9.02" X 10.81" 19,500 2 1-0600-601 STONE: REF,RIGHT, GM60/SHE2, 10.83" X 13.61" 23,900 3 1-0600-602 STONE: REF,LEFT, GM60/SHE2, 10.83" X 13.61" 23,900 4 1-0600-604 STONE: REF,BOTTOM, GM60/SHE2, 5" X 9.57" 8,800 5 2310-701 BOTTOM 6 2310-721 ASHLIP 7 2310-726 BACK 8 2310-732 SIDE, LEFT 9 2310-737 SIDE, RIGHT 10 2310-741 PRIMARY MANIFOLD 11 2310-747 FRONT 12 2310-756 TOP 13 2310-770 ARCH 14 2310-966 FLUE CAP 15 2310-993 FLUE COLLAR ハンドルキット：HER4/MAN3/CRA2/SHE2/LIN ※コンバスターにガスケットテープが巻いてあるものは初期のモデルのみです。もともと巻いていないものには、ガスケットテープを巻く必要はありません Shelburne_8372_製造：2020- (SN.15000-) 長野総商株式会社_2509 シェルバーン_8372 パーツ価格表 4/4 Key Part No. Description QTY. 定価（税別） 16 3070-023 REAR INSULATION 17 96-76600 BAFFLE: KIT, GM60/SHE8372 二つ割り 31,900 18 3300-757 SAFETY LABEL RATING, SHE2 19 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 1,000 20 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 21 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,BL OX 650 22 4500-0702 SCREW: CAP,1/4- 20x7/8",HEX,GRADE 5,BL OX 23 4500-1020 SCREW: FHCS,1/4-20X1",BL OX 850 24 4500-1357 SCREW: MACH,1/4-20x1-1/4",PAN,PH,BL OX 850 25 4500-1510 SCREW: MACH,1/4-20x2-1/4",FLAT,PH,ZN 350 26 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 450 27 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 28 4500-2140 SCREW: SHCS,10-24x1",SS 650 29 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 650 30 4600-1210 WASHER: FLAT,10,SAE, BLACK OXIDE 450 31 4700-0875 SPACER:UNTHREAD,ID 0.26" x OD 0.33" x 1" 32 5012-066 BUSHING: SHUTTER,PRI AIR 1,300 33 5100-010 LABEL CLIP 34 5360-050 HINGE: FRONT DOOR WITH PIN, MCR/MCP 7,900 35 5491-045 CATCH: DOOR LATCH, CLY 1 16,900 36 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 37 5640-006 PIPE: LPAO, GM40, GM60, GM80 2,900 38 5660-002 BOTTOM SHIELD 39 5660-010 SECONDARY RISER ASSY 40 5660-012 TIE ROD 41 5660-014 GUARD: BAFFLE, GM60 8,800 42 5660-024 HEATSHIELD: REAR, GM60 8,800 43 7200-520 THERMOMETER: CATALYST, 10", GM40/60 12,000 44 2310-765 CATALYST PLATE 45 2610-445 Bypass 46 5640-018 RETAINER: ROD, BYPASS, GM40/60/80 2,900 47 5660-016 ROD: BYPASS,OPERATING,ASSY, GM60 18,000 * 48 3160-080 →　96-75400：コンバスターキット * 49 3050-010 →　96-75400：コンバスターキット * 50 2010-254 →　93-73920：ラッチキット 51 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 * 52 4500-1680 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） 53 2310-751 Door 54 5360-062 HINGE: FRONT DOOR, MCR/MCP 3,500 * 55 5240-138 →　93-73920：ラッチキット * 56 5021-032 →　93-73920：ラッチキット * 57 →　93-73920：ラッチキット * 58 3900-179 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） * 59 4700-0790 →　93-73920：ラッチキット * 60 4600-0400 →　90-71240：ハンドルキット（フロントドア・バイパスドア共通） * 61 3030-058 →　93-58725：ガラスキット * 62 5021-060 →　93-58725：ガラスキット * 63 4500-2105 →　93-58725：ガラスキット * 64 3120-021 →　93-58725：ガラスキット 65 5660-004 PRIMARY AIR CONTROL 66 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 2,750 67 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 * 主要パーツのキット内訳をご参照ください。 ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、バジル：83） Shelburne_8372_製造：2020- (SN.15000-) 長野総商株式会社_2509
