ハースストーン PARTS PRICE TRIBUTE8040_2509
技術資料

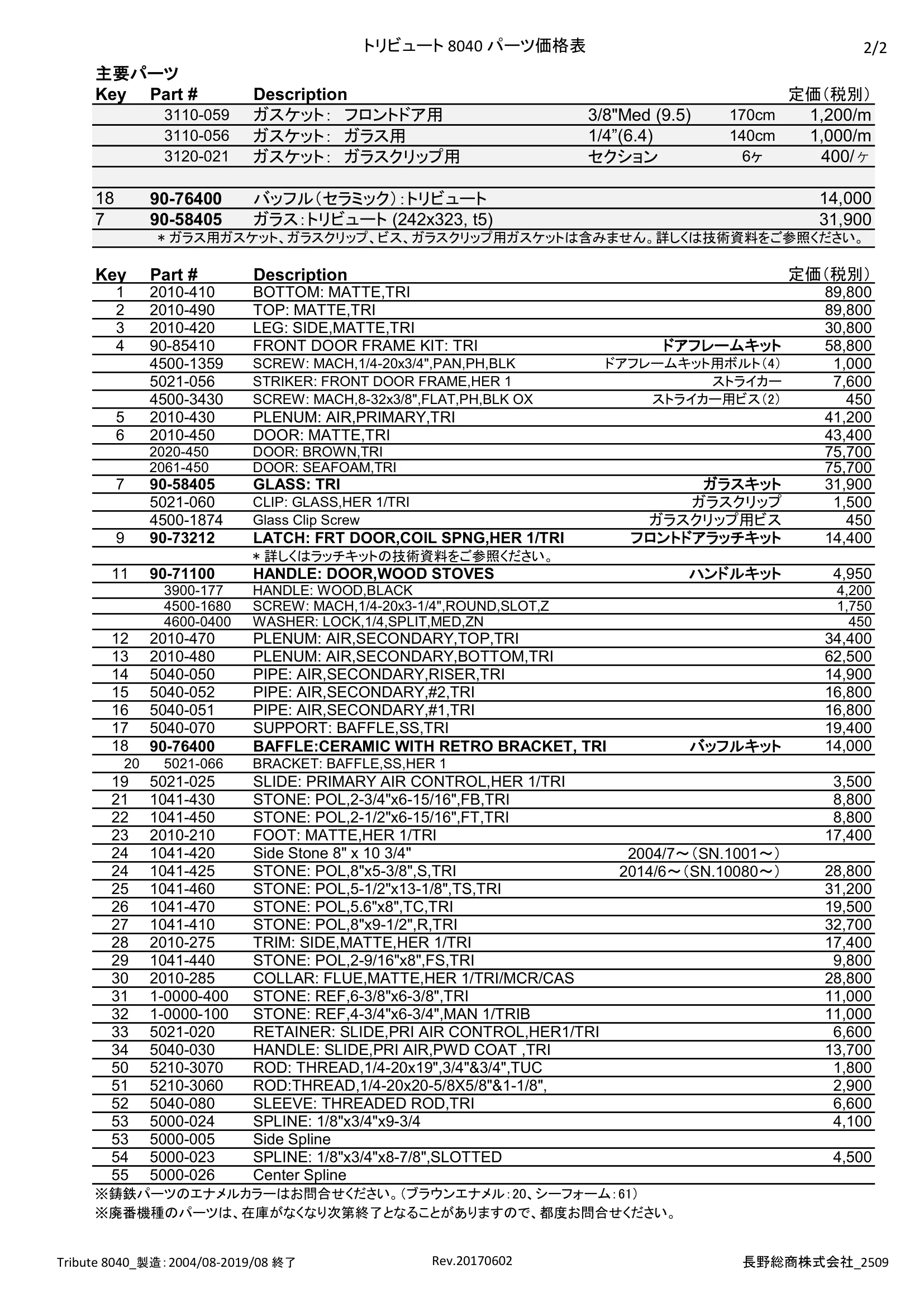

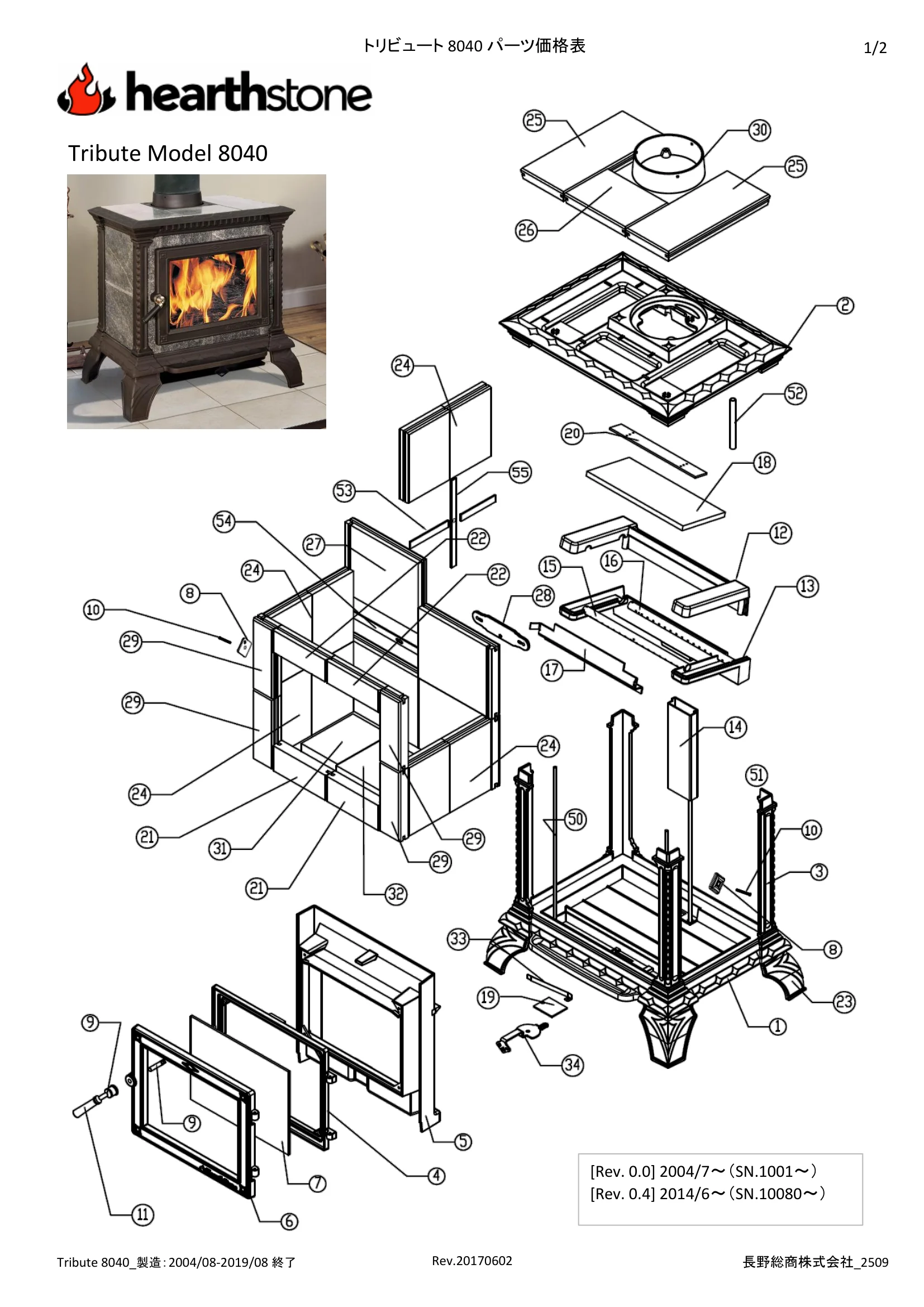

トリビュート 8040 パーツ価格表 1/2 Tribute Model 8040 [Rev. 0.0] 2004/7～（SN.1001～） [Rev. 0.4] 2014/6～（SN.10080～） Tribute 8040_製造：2004/08-2019/08 終了 Rev.20170602 長野総商株式会社_2509 トリビュート 8040 パーツ価格表 2/2 主要パーツ Key Part # Description 定価（税別） 3110-059 ガスケット：　フロントドア用 3/8"Med (9.5) 170cm 1,200/m 3110-056 ガスケット：　ガラス用 1/4”(6.4) 140cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 6ヶ 400/ヶ 18 90-76400 バッフル（セラミック）：トリビュート 14,000 7 90-58405 ガラス：トリビュート (242x323, t5) 31,900 Key Part # Description 定価（税別） 1 2010-410 BOTTOM: MATTE,TRI 89,800 2 2010-490 TOP: MATTE,TRI 89,800 3 2010-420 LEG: SIDE,MATTE,TRI 30,800 4 90-85410 FRONT DOOR FRAME KIT: TRI ドアフレームキット 58,800 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK ドアフレームキット用ボルト（4） 1,000 5021-056 STRIKER: FRONT DOOR FRAME,HER 1 ストライカー 7,600 4500-3430 SCREW: MACH,8-32x3/8",FLAT,PH,BLK OX ストライカー用ビス（2） 450 5 2010-430 PLENUM: AIR,PRIMARY,TRI 41,200 6 2010-450 DOOR: MATTE,TRI 43,400 2020-450 DOOR: BROWN,TRI 75,700 2061-450 DOOR: SEAFOAM,TRI 75,700 7 90-58405 GLASS: TRI ガラスキット 31,900 5021-060 CLIP: GLASS,HER 1/TRI ガラスクリップ 1,500 4500-1874 Glass Clip Screw ガラスクリップ用ビス 450 9 90-73212 LATCH: FRT DOOR,COIL SPNG,HER 1/TRI フロントドアラッチキット 14,400 * 詳しくはラッチキットの技術資料をご参照ください。 11 90-71100 HANDLE: DOOR,WOOD STOVES ハンドルキット 4,950 3900-177 HANDLE: WOOD,BLACK 4,200 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,750 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 12 2010-470 PLENUM: AIR,SECONDARY,TOP,TRI 34,400 13 2010-480 PLENUM: AIR,SECONDARY,BOTTOM,TRI 62,500 14 5040-050 PIPE: AIR,SECONDARY,RISER,TRI 14,900 15 5040-052 PIPE: AIR,SECONDARY,#2,TRI 16,800 16 5040-051 PIPE: AIR,SECONDARY,#1,TRI 16,800 17 5040-070 SUPPORT: BAFFLE,SS,TRI 19,400 18 90-76400 BAFFLE:CERAMIC WITH RETRO BRACKET, TRI バッフルキット 14,000 20 5021-066 BRACKET: BAFFLE,SS,HER 1 19 5021-025 SLIDE: PRIMARY AIR CONTROL,HER 1/TRI 3,500 21 1041-430 STONE: POL,2-3/4"x6-15/16",FB,TRI 8,800 22 1041-450 STONE: POL,2-1/2"x6-15/16",FT,TRI 8,800 23 2010-210 FOOT: MATTE,HER 1/TRI 17,400 24 1041-420 Side Stone 8" x 10 3/4" 2004/7～（SN.1001～） 24 1041-425 STONE: POL,8"x5-3/8",S,TRI 2014/6～（SN.10080～） 28,800 25 1041-460 STONE: POL,5-1/2"x13-1/8",TS,TRI 31,200 26 1041-470 STONE: POL,5.6"x8",TC,TRI 19,500 27 1041-410 STONE: POL,8"x9-1/2",R,TRI 32,700 28 2010-275 TRIM: SIDE,MATTE,HER 1/TRI 17,400 29 1041-440 STONE: POL,2-9/16"x8",FS,TRI 9,800 30 2010-285 COLLAR: FLUE,MATTE,HER 1/TRI/MCR/CAS 28,800 31 1-0000-400 STONE: REF,6-3/8"x6-3/8",TRI 11,000 32 1-0000-100 STONE: REF,4-3/4"x6-3/4",MAN 1/TRIB 11,000 33 5021-020 RETAINER: SLIDE,PRI AIR CONTROL,HER1/TRI 6,600 34 5040-030 HANDLE: SLIDE,PRI AIR,PWD COAT ,TRI 13,700 50 5210-3070 ROD: THREAD,1/4-20x19",3/4"&3/4",TUC 1,800 51 5210-3060 ROD:THREAD,1/4-20x20-5/8X5/8"&1-1/8", 2,900 52 5040-080 SLEEVE: THREADED ROD,TRI 6,600 53 5000-024 SPLINE: 1/8"x3/4"x9-3/4 4,100 53 5000-005 Side Spline 54 5000-023 SPLINE: 1/8"x3/4"x8-7/8",SLOTTED 4,500 55 5000-026 Center Spline * ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットは含みません。詳しくは技術資料をご参照ください。 ※廃番機種のパーツは、在庫がなくなり次第終了となることがありますので、都度お問合せください。 ※鋳鉄パーツのエナメルカラーはお問合せください。（ブラウンエナメル：20、シーフォーム：61） Tribute 8040_製造：2004/08-2019/08 終了 Rev.20170602 長野総商株式会社_2509
