ハースストーン PRIMARY AIR ROD EQUINOX_5000 133
技術資料

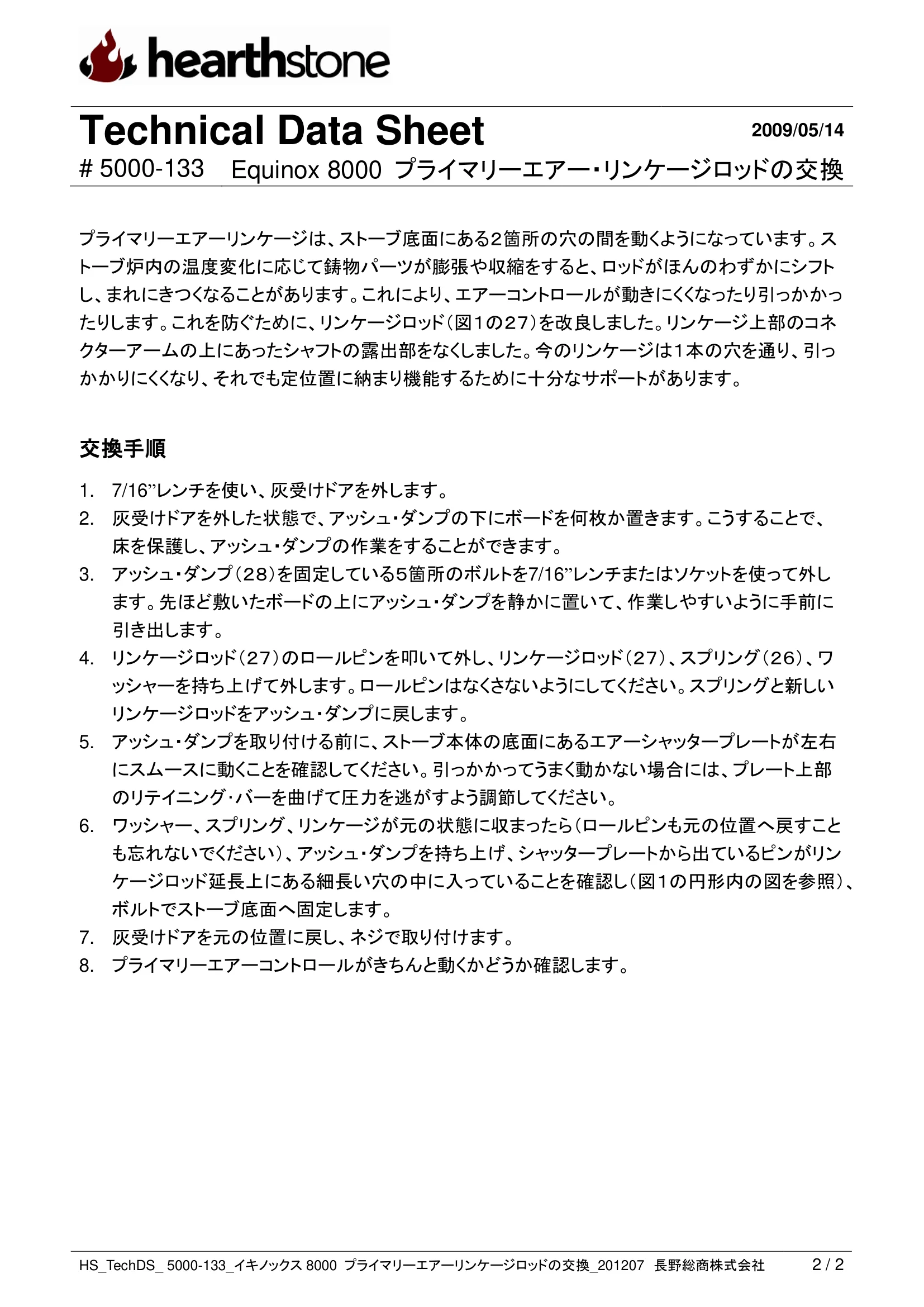

Technical Data Sheet 2009/05/14 # 5000-133 Equinox 8000 プライマリーエアー・リンケージロッドの交換 HS_TechDS_ 5000-133_イキノックス8000 プライマリーエアーリンケージロッドの交換_201207 長野総商株式会社 1 / 2 ご用意いただくもの 7/16” レンチ または ソケット ハンマー 始める前に 必ずストーブが冷めた状態で作業してください。 27 26 28 アッシュ・ダンプ 23 24 エアーコントロールレバーのスロットに スライダープレート上のピンが納まって いることを確認してください。 アッシュパンを取り外した 状態のストーブ底面の図 図１ アッシュ・ダンプとプライマリーエアーハンドル Technical Data Sheet 2009/05/14 # 5000-133 Equinox 8000 プライマリーエアー・リンケージロッドの交換 HS_TechDS_ 5000-133_イキノックス8000 プライマリーエアーリンケージロッドの交換_201207 長野総商株式会社 2 / 2 プライマリーエアーリンケージは、ストーブ底面にある２箇所の穴の間を動くようになっています。ス トーブ炉内の温度変化に応じて鋳物パーツが膨張や収縮をすると、ロッドがほんのわずかにシフト し、まれにきつくなることがあります。これにより、エアーコントロールが動きにくくなったり引っかかっ たりします。これを防ぐために、リンケージロッド（図１の２７）を改良しました。リンケージ上部のコネ クターアームの上にあったシャフトの露出部をなくしました。今のリンケージは１本の穴を通り、引っ かかりにくくなり、それでも定位置に納まり機能するために十分なサポートがあります。 交換手順 1. 7/16”レンチを使い、灰受けドアを外します。 2. 灰受けドアを外した状態で、アッシュ・ダンプの下にボードを何枚か置きます。こうすることで、 床を保護し、アッシュ・ダンプの作業をすることができます。 3. アッシュ・ダンプ（２８）を固定している５箇所のボルトを7/16”レンチまたはソケットを使って外し ます。先ほど敷いたボードの上にアッシュ・ダンプを静かに置いて、作業しやすいように手前に 引き出します。 4. リンケージロッド（２７）のロールピンを叩いて外し、リンケージロッド（２７）、スプリング（２６）、ワ ッシャーを持ち上げて外します。ロールピンはなくさないようにしてください。スプリングと新しい リンケージロッドをアッシュ・ダンプに戻します。 5. アッシュ・ダンプを取り付ける前に、ストーブ本体の底面にあるエアーシャッタープレートが左右 にスムースに動くことを確認してください。引っかかってうまく動かない場合には、プレート上部 のリテイニング･バーを曲げて圧力を逃がすよう調節してください。 6. ワッシャー、スプリング、リンケージが元の状態に収まったら（ロールピンも元の位置へ戻すこと も忘れないでください）、アッシュ・ダンプを持ち上げ、シャッタープレートから出ているピンがリン ケージロッド延長上にある細長い穴の中に入っていることを確認し（図１の円形内の図を参照）、 ボルトでストーブ底面へ固定します。 7. 灰受けドアを元の位置に戻し、ネジで取り付けます。 8. プライマリーエアーコントロールがきちんと動くかどうか確認します。
