ハースストーン REAR HEATSHIELD CASTLETON8030 8031_90 68300_V2
技術資料

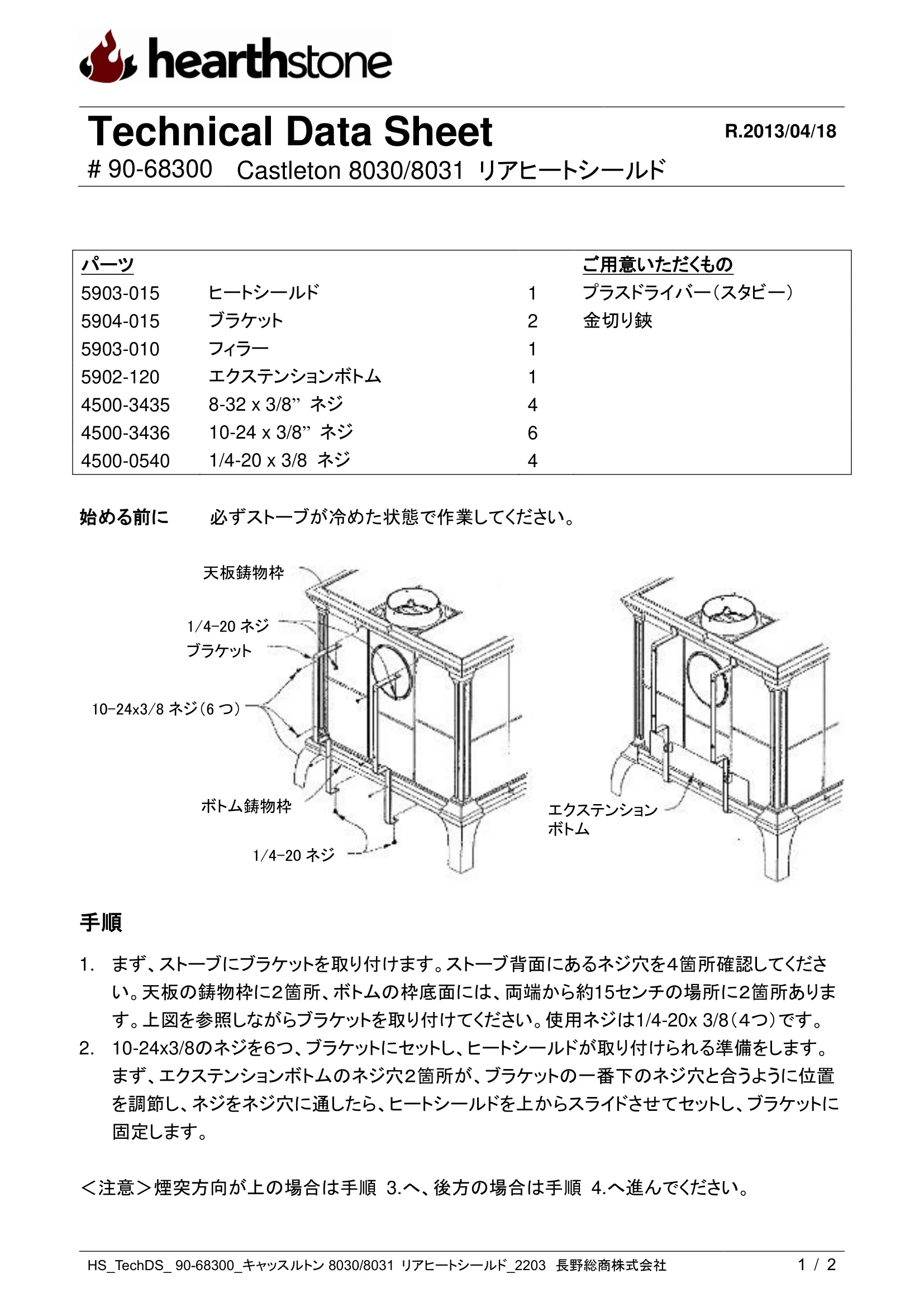

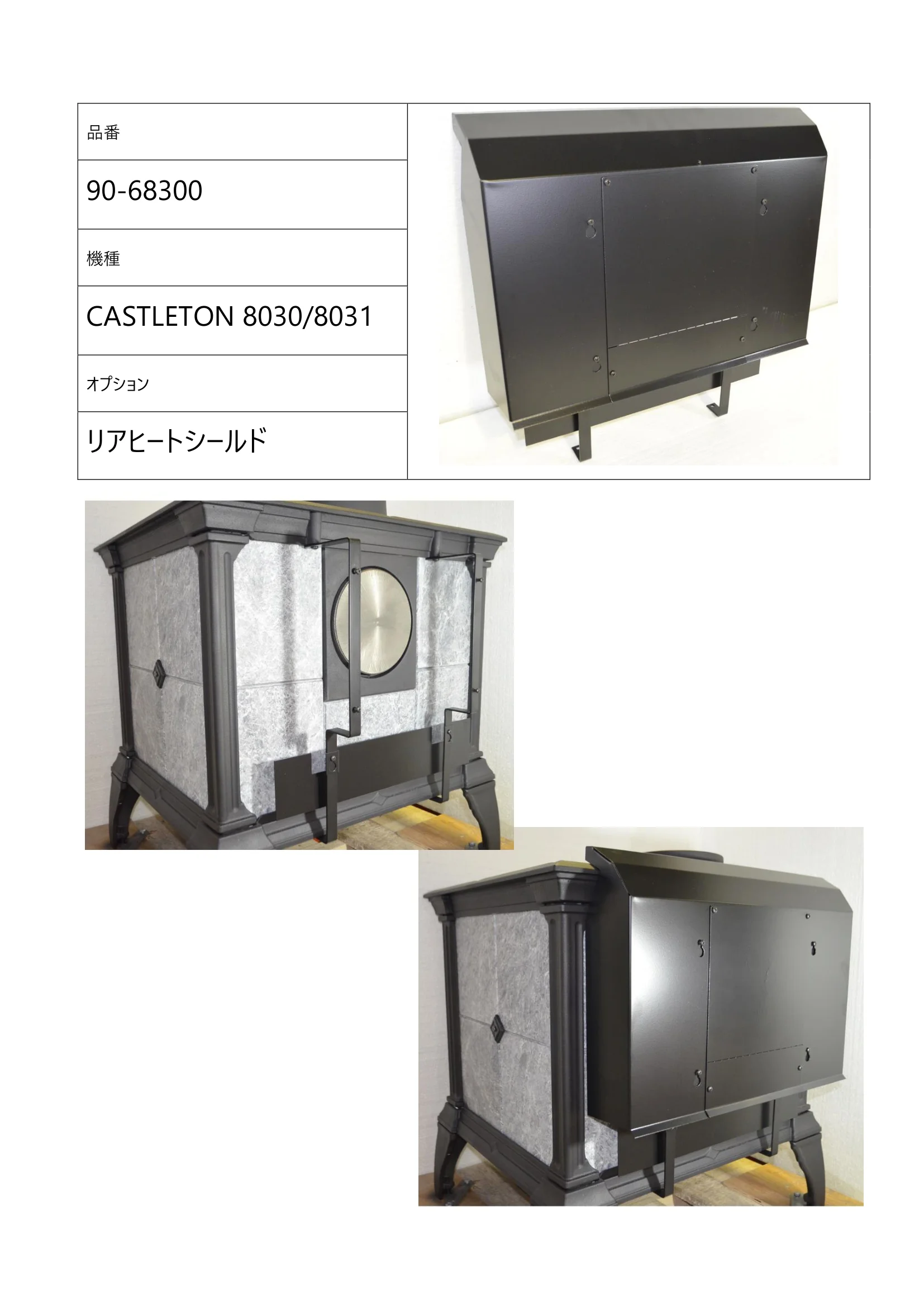

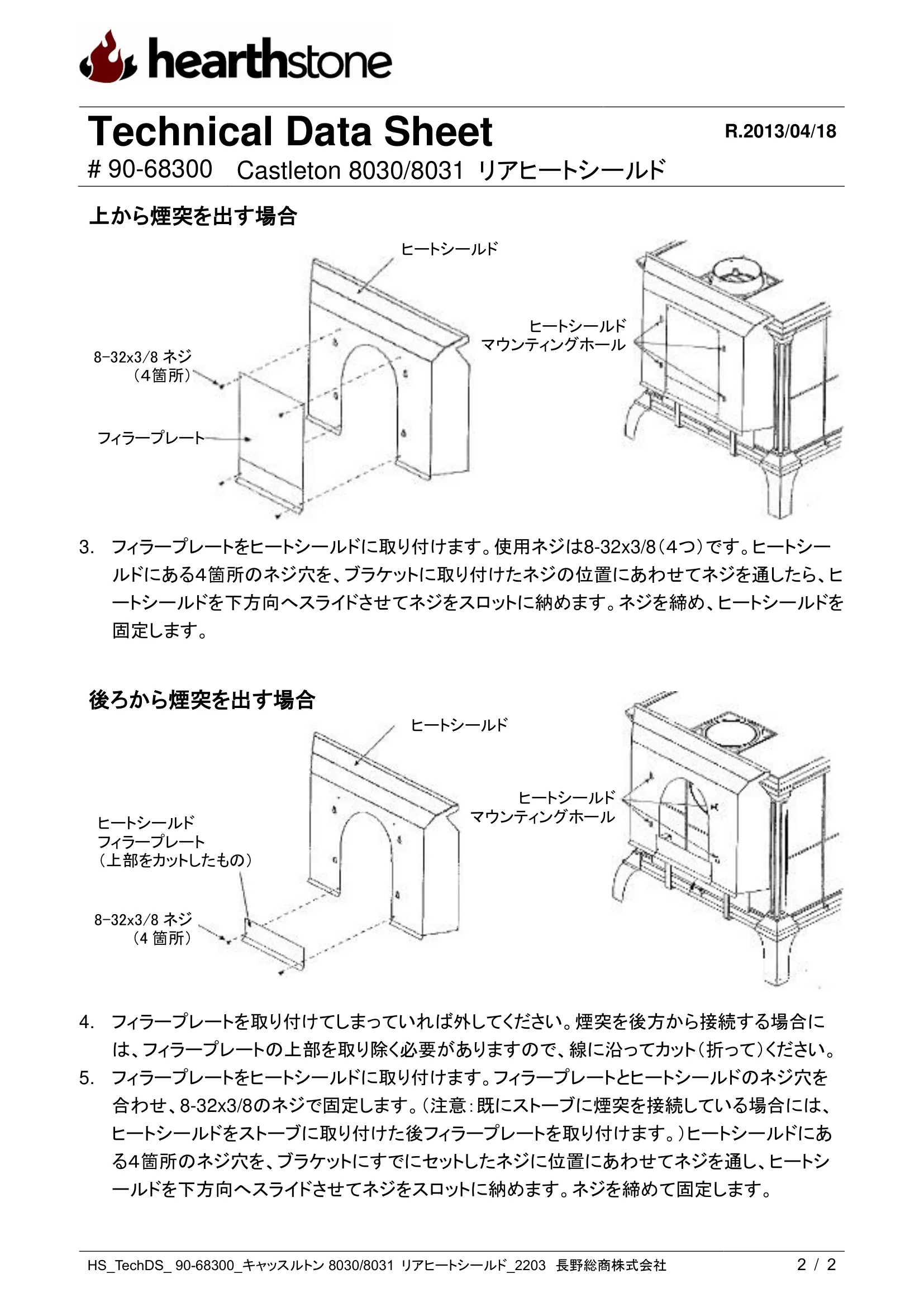

Technical Data Sheet R.2013/04/18 # 90-68300 Castleton 8030/8031 リアヒートシールド HS_TechDS_ 90-68300_キャッスルトン8030/8031 リアヒートシールド_2203 長野総商株式会社 1 / 2 パーツ ご用意いただくもの 5903-015 ヒートシールド 1 プラスドライバー（スタビー） 5904-015 ブラケット 2 金切り鋏 5903-010 フィラー 1 5902-120 エクステンションボトム 1 4500-3435 8-32 x 3/8” ネジ 4 4500-3436 10-24 x 3/8” ネジ 6 4500-0540 1/4-20 x 3/8 ネジ 4 始める前に 必ずストーブが冷めた状態で作業してください。 手順 1. まず、ストーブにブラケットを取り付けます。ストーブ背面にあるネジ穴を４箇所確認してくださ い。天板の鋳物枠に２箇所、ボトムの枠底面には、両端から約15センチの場所に２箇所ありま す。上図を参照しながらブラケットを取り付けてください。使用ネジは1/4-20x 3/8（４つ）です。 2. 10-24x3/8のネジを６つ、ブラケットにセットし、ヒートシールドが取り付けられる準備をします。 まず、エクステンションボトムのネジ穴２箇所が、ブラケットの一番下のネジ穴と合うように位置 を調節し、ネジをネジ穴に通したら、ヒートシールドを上からスライドさせてセットし、ブラケットに 固定します。 ＜注意＞煙突方向が上の場合は手順 3.へ、後方の場合は手順 4.へ進んでください。 天板鋳物枠 1/4-20 ネジ ブラケット 10-24x3/8 ネジ（6 つ） ボトム鋳物枠 1/4-20 ネジ エクステンション ボトム Technical Data Sheet R.2013/04/18 # 90-68300 Castleton 8030/8031 リアヒートシールド HS_TechDS_ 90-68300_キャッスルトン8030/8031 リアヒートシールド_2203 長野総商株式会社 2 / 2 3. フィラープレートをヒートシールドに取り付けます。使用ネジは8-32x3/8（４つ）です。ヒートシー ルドにある４箇所のネジ穴を、ブラケットに取り付けたネジの位置にあわせてネジを通したら、ヒ ートシールドを下方向へスライドさせてネジをスロットに納めます。ネジを締め、ヒートシールドを 固定します。 4. フィラープレートを取り付けてしまっていれば外してください。煙突を後方から接続する場合に は、フィラープレートの上部を取り除く必要がありますので、線に沿ってカット（折って）ください。 5. フィラープレートをヒートシールドに取り付けます。フィラープレートとヒートシールドのネジ穴を 合わせ、8-32x3/8のネジで固定します。（注意：既にストーブに煙突を接続している場合には、 ヒートシールドをストーブに取り付けた後フィラープレートを取り付けます。）ヒートシールドにあ る４箇所のネジ穴を、ブラケットにすでにセットしたネジに位置にあわせてネジを通し、ヒートシ ールドを下方向へスライドさせてネジをスロットに納めます。ネジを締めて固定します。 ヒートシールド マウンティングホール ヒートシールド 8-32x3/8 ネジ （４箇所） フィラープレート ヒートシールド マウンティングホール ヒートシールド 8-32x3/8 ネジ （4 箇所） ヒートシールド フィラープレート （上部をカットしたもの） 上から煙突を出す場合 後ろから煙突を出す場合 品番 90-68300 機種 CASTLETON 8030/8031 オプション リアヒートシールド
