Technical Data Sheet
2010/01/22
# 90-68000 イキノックス8000 リアヒートシールド取付方法
HS_TechDS_ 90-68000_イキノックス8000 リアヒートシールド_201504 長野総商株式会社
1 / 2

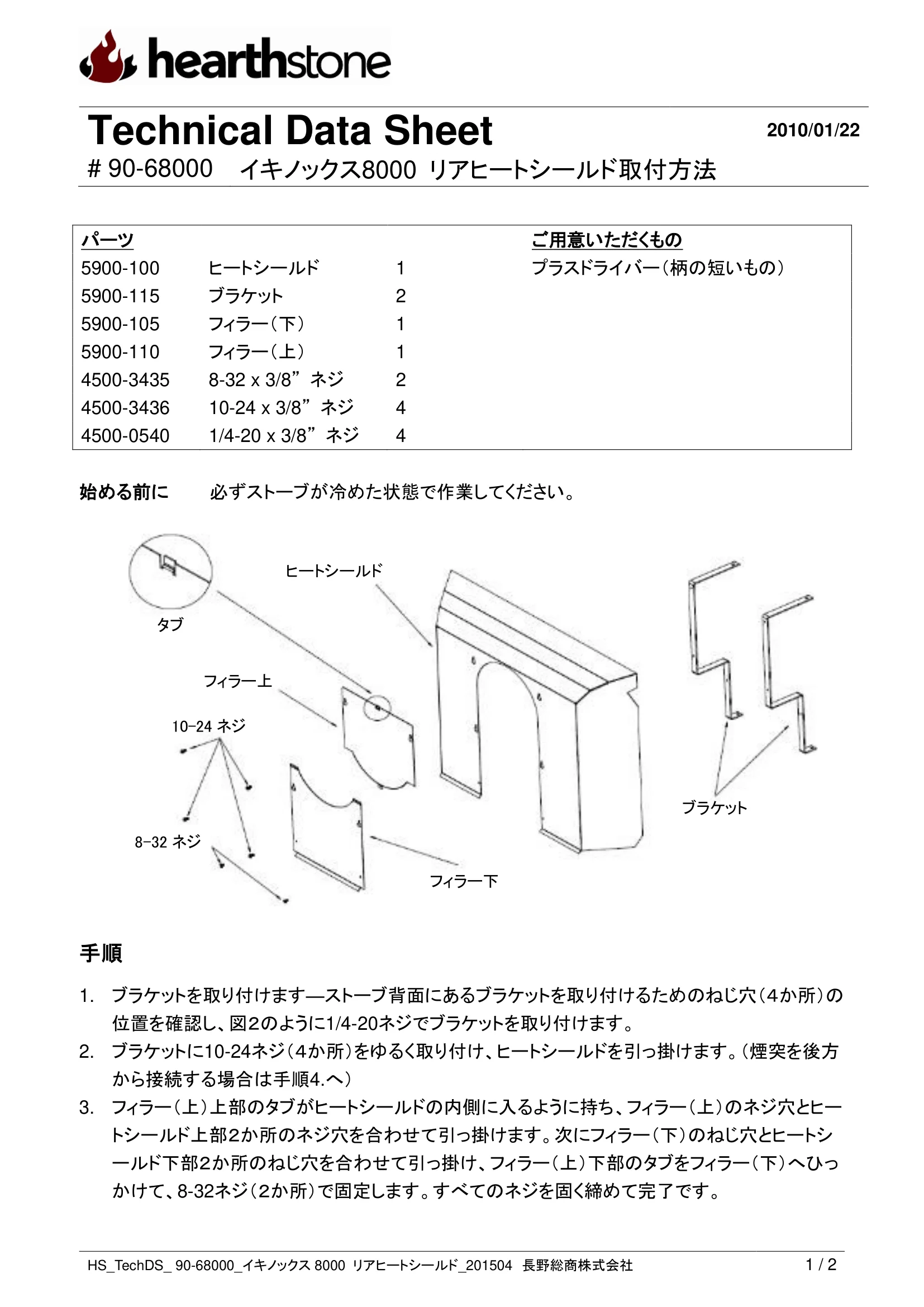

パーツ
ご用意いただくもの
5900-100
ヒートシールド
1
プラスドライバー（柄の短いもの）
5900-115
ブラケット
2
5900-105
フィラー（下）
1
5900-110
フィラー（上）
1
4500-3435
8-32 x 3/8” ネジ
2
4500-3436
10-24 x 3/8” ネジ
4
4500-0540
1/4-20 x 3/8” ネジ
4
始める前に
必ずストーブが冷めた状態で作業してください。
手順
1. ブラケットを取り付けます―ストーブ背面にあるブラケットを取り付けるためのねじ穴（４か所）の
位置を確認し、図２のように1/4-20ネジでブラケットを取り付けます。
2. ブラケットに10-24ネジ（４か所）をゆるく取り付け、ヒートシールドを引っ掛けます。（煙突を後方
から接続する場合は手順4.へ）
3. フィラー（上）上部のタブがヒートシールドの内側に入るように持ち、フィラー（上）のネジ穴とヒー
トシールド上部２か所のネジ穴を合わせて引っ掛けます。次にフィラー（下）のねじ穴とヒートシ
ールド下部２か所のねじ穴を合わせて引っ掛け、フィラー（上）下部のタブをフィラー（下）へひっ
かけて、8-32ネジ（２か所）で固定します。すべてのネジを固く締めて完了です。
ヒートシールド
ブラケット
フィラー下
フィラー上
タブ
10-24 ネジ
8-32 ネジ
Technical Data Sheet
2010/01/22
# 90-68000 イキノックス8000 リアヒートシールド取付方法
HS_TechDS_ 90-68000_イキノックス8000 リアヒートシールド_201504 長野総商株式会社
2 / 2

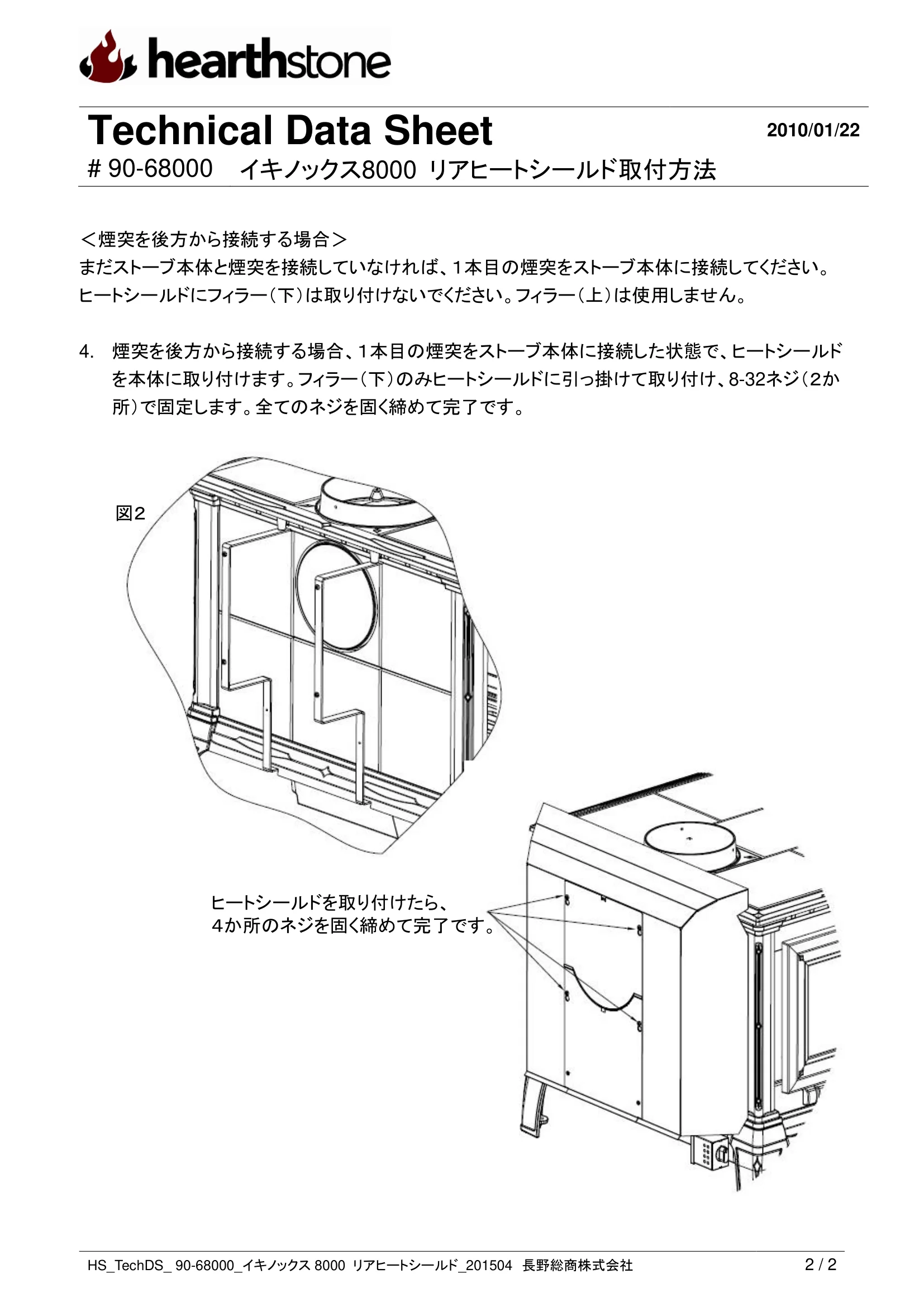

＜煙突を後方から接続する場合＞
まだストーブ本体と煙突を接続していなければ、１本目の煙突をストーブ本体に接続してください。
ヒートシールドにフィラー（下）は取り付けないでください。フィラー（上）は使用しません。
4. 煙突を後方から接続する場合、１本目の煙突をストーブ本体に接続した状態で、ヒートシールド
を本体に取り付けます。フィラー（下）のみヒートシールドに引っ掛けて取り付け、8-32ネジ（２か
所）で固定します。全てのネジを固く締めて完了です。
図２
ヒートシールドを取り付けたら、
４か所のネジを固く締めて完了です。

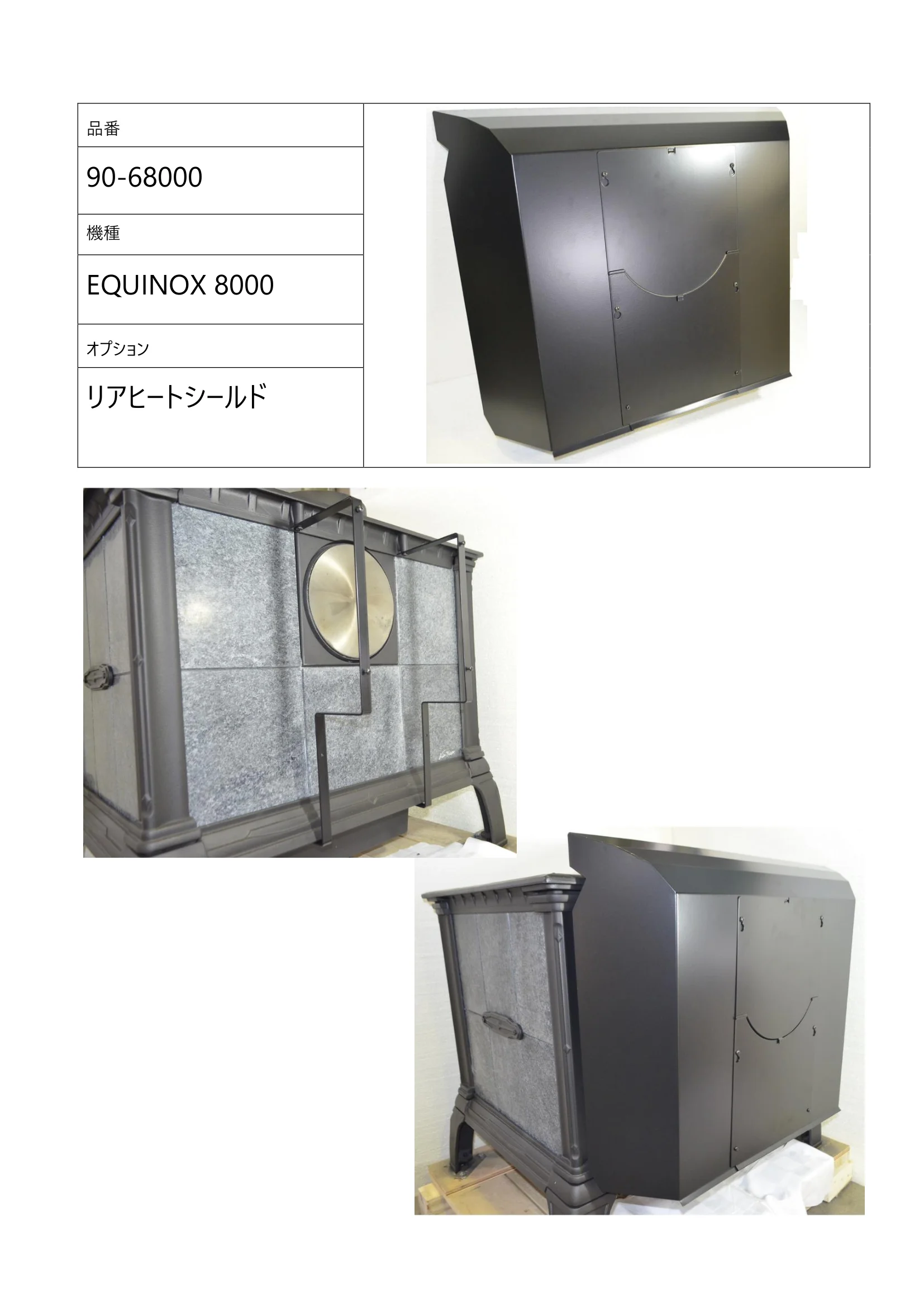

品番
90-68000
機種
EQUINOX 8000
オプション
リアヒートシールド
