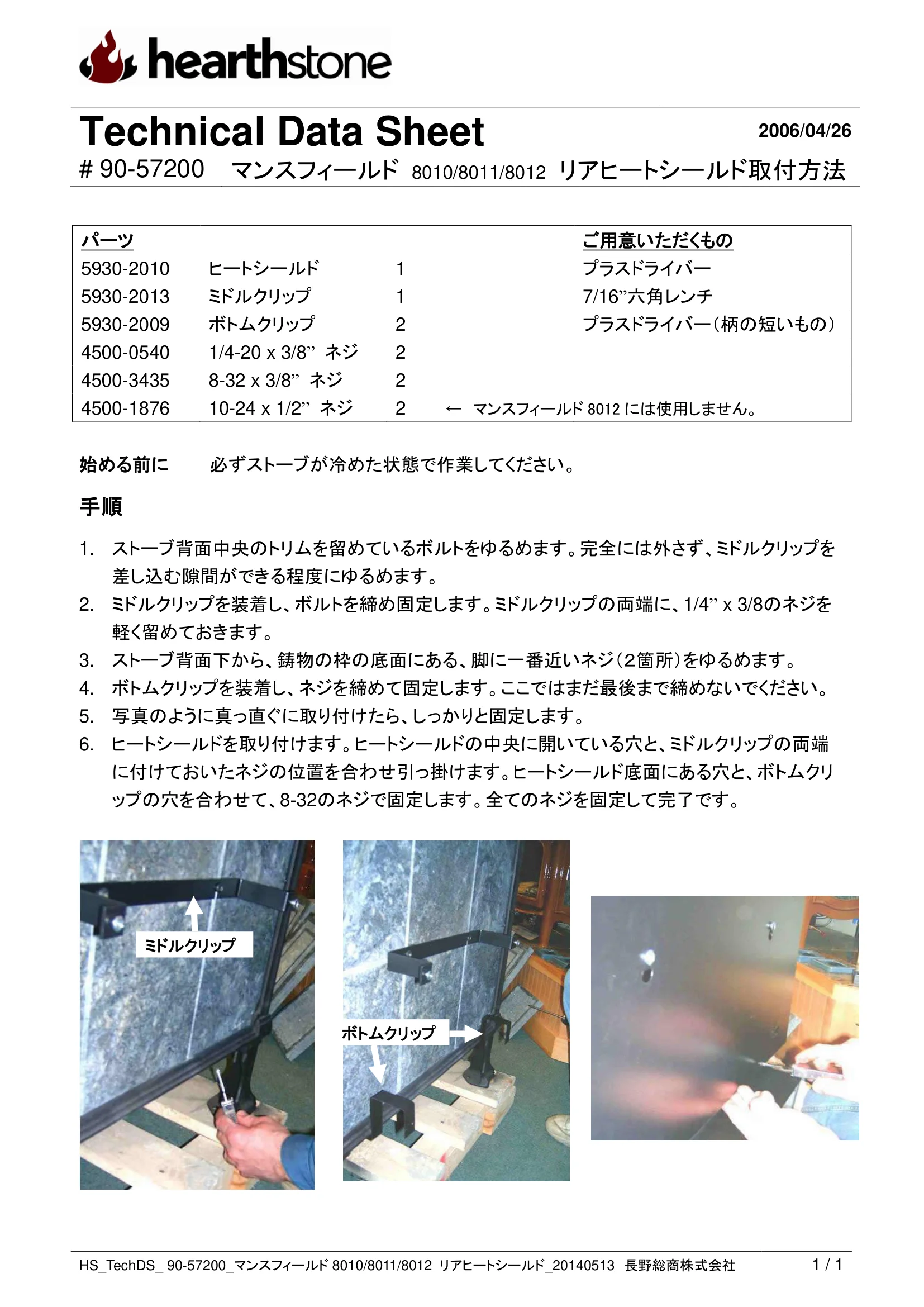

Technical Data Sheet
2006/04/26
# 90-57200 マンスフィールド 8010/8011/8012 リアヒートシールド取付方法
HS_TechDS_ 90-57200_マンスフィールド8010/8011/8012 リアヒートシールド_20140513 長野総商株式会社
1 / 1
パーツ
ご用意いただくもの
5930-2010
ヒートシールド
1
プラスドライバー
5930-2013
ミドルクリップ
1
7/16”六角レンチ
5930-2009
ボトムクリップ
2
プラスドライバー（柄の短いもの）
4500-0540
1/4-20 x 3/8” ネジ
2
4500-3435
8-32 x 3/8” ネジ
2
4500-1876
10-24 x 1/2” ネジ
2
始める前に
必ずストーブが冷めた状態で作業してください。
手順
1. ストーブ背面中央のトリムを留めているボルトをゆるめます。完全には外さず、ミドルクリップを
差し込む隙間ができる程度にゆるめます。
2. ミドルクリップを装着し、ボルトを締め固定します。ミドルクリップの両端に、1/4” x 3/8のネジを
軽く留めておきます。
3. ストーブ背面下から、鋳物の枠の底面にある、脚に一番近いネジ（２箇所）をゆるめます。
4. ボトムクリップを装着し、ネジを締めて固定します。ここではまだ最後まで締めないでください。
5. 写真のように真っ直ぐに取り付けたら、しっかりと固定します。
6. ヒートシールドを取り付けます。ヒートシールドの中央に開いている穴と、ミドルクリップの両端
に付けておいたネジの位置を合わせ引っ掛けます。ヒートシールド底面にある穴と、ボトムクリ
ップの穴を合わせて、8-32のネジで固定します。全てのネジを固定して完了です。
ミドルクリップ
ボトムクリップ
← マンスフィールド8012 には使用しません。

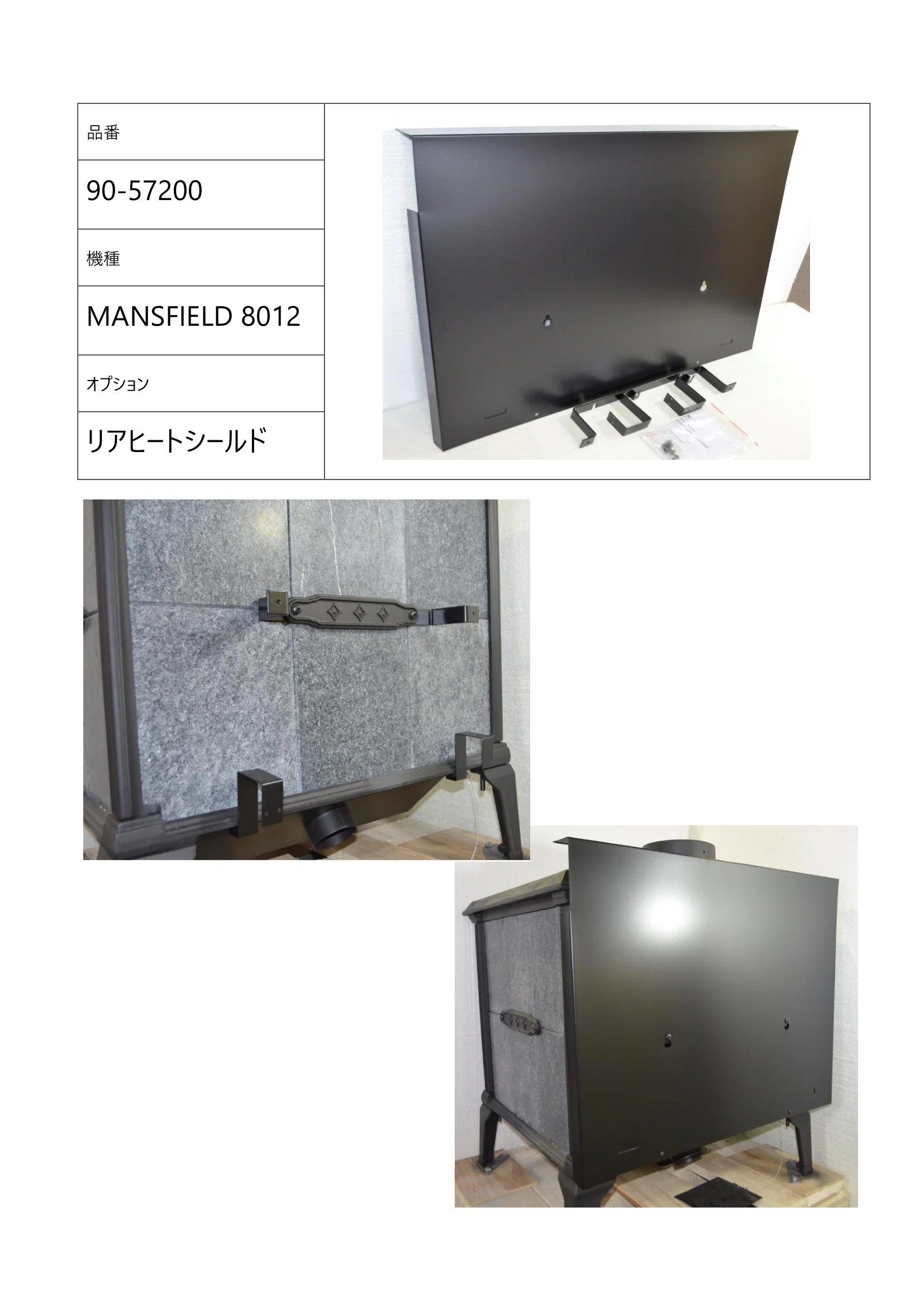

品番
90-57200
機種
MANSFIELD 8012
オプション
リアヒートシールド
