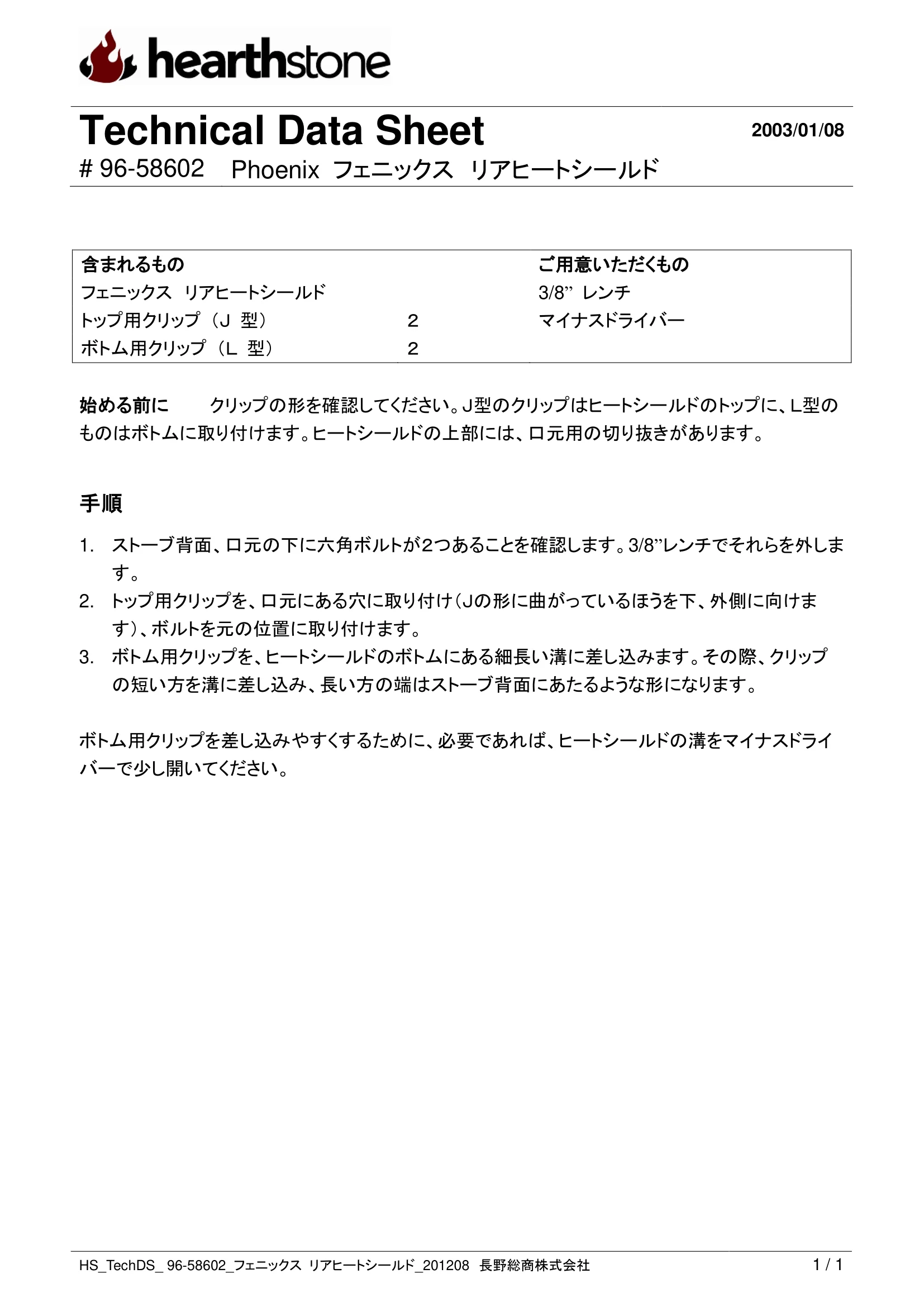

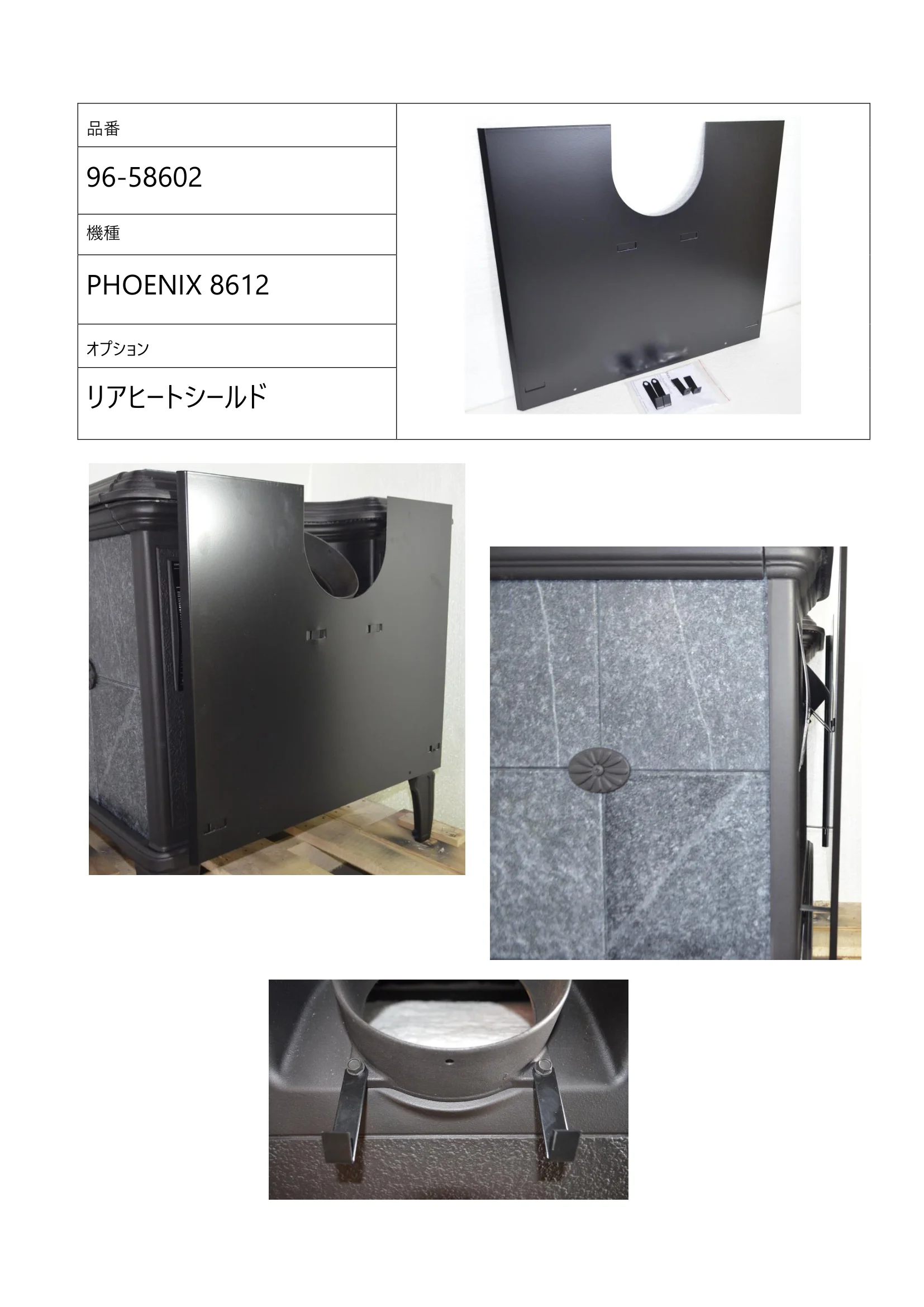

Technical Data Sheet 2003/01/08 # 96-58602 Phoenix フェニックス リアヒートシールド HS_TechDS_ 96-58602_フェニックス リアヒートシールド_201208 長野総商株式会社 1 / 1 含まれるもの ご用意いただくもの フェニックス リアヒートシールド 3/8” レンチ トップ用クリップ （Ｊ 型） ２ マイナスドライバー ボトム用クリップ （Ｌ 型） ２ 始める前に クリップの形を確認してください。Ｊ型のクリップはヒートシールドのトップに、Ｌ型の ものはボトムに取り付けます。ヒートシールドの上部には、口元用の切り抜きがあります。 手順 1. ストーブ背面、口元の下に六角ボルトが２つあることを確認します。3/8”レンチでそれらを外しま す。 2. トップ用クリップを、口元にある穴に取り付け（Ｊの形に曲がっているほうを下、外側に向けま す）、ボルトを元の位置に取り付けます。 3. ボトム用クリップを、ヒートシールドのボトムにある細長い溝に差し込みます。その際、クリップ の短い方を溝に差し込み、長い方の端はストーブ背面にあたるような形になります。 ボトム用クリップを差し込みやすくするために、必要であれば、ヒートシールドの溝をマイナスドライ バーで少し開いてください。 品番 96-58602 機種 PHOENIX 8612 オプション リアヒートシールド
