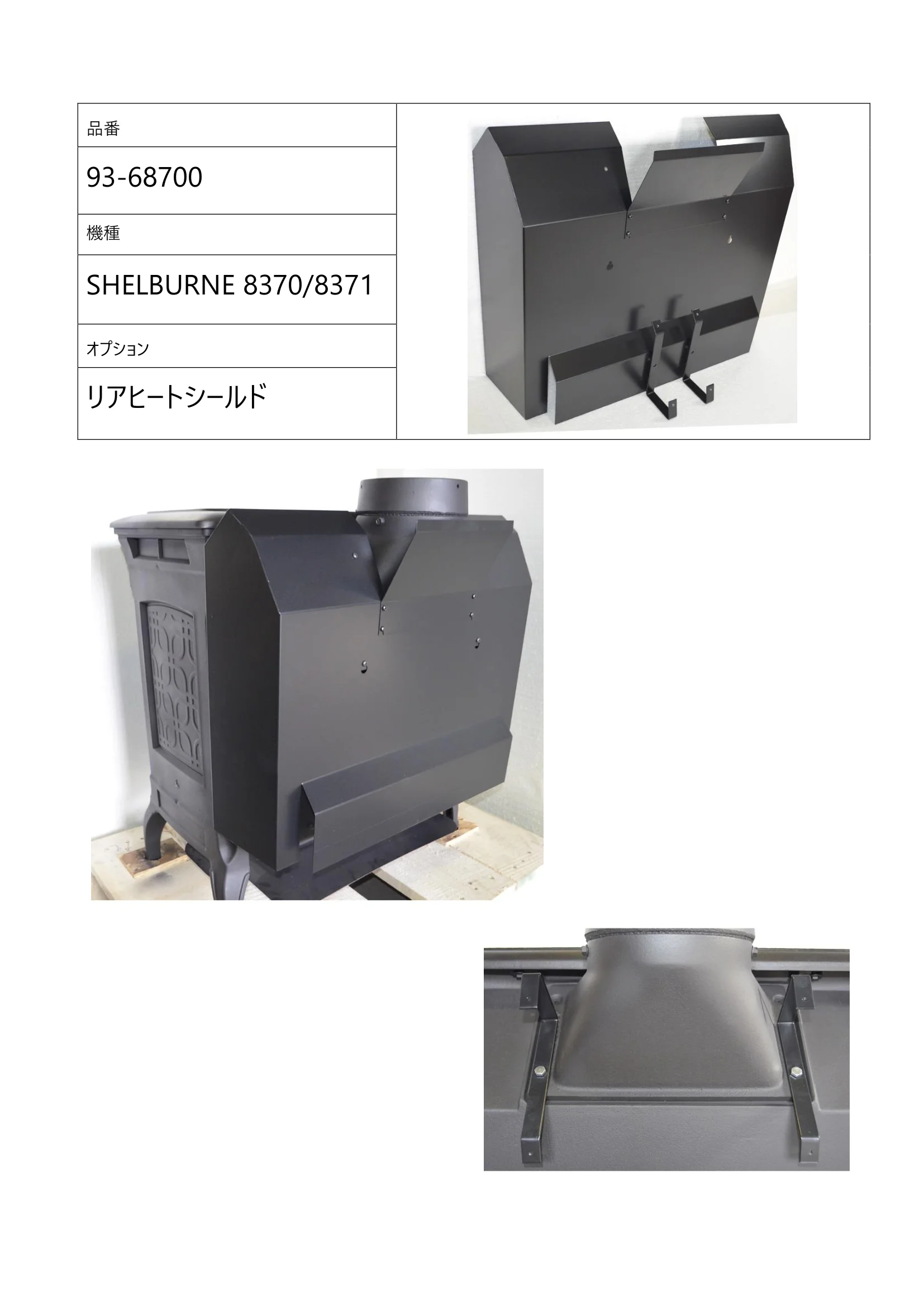

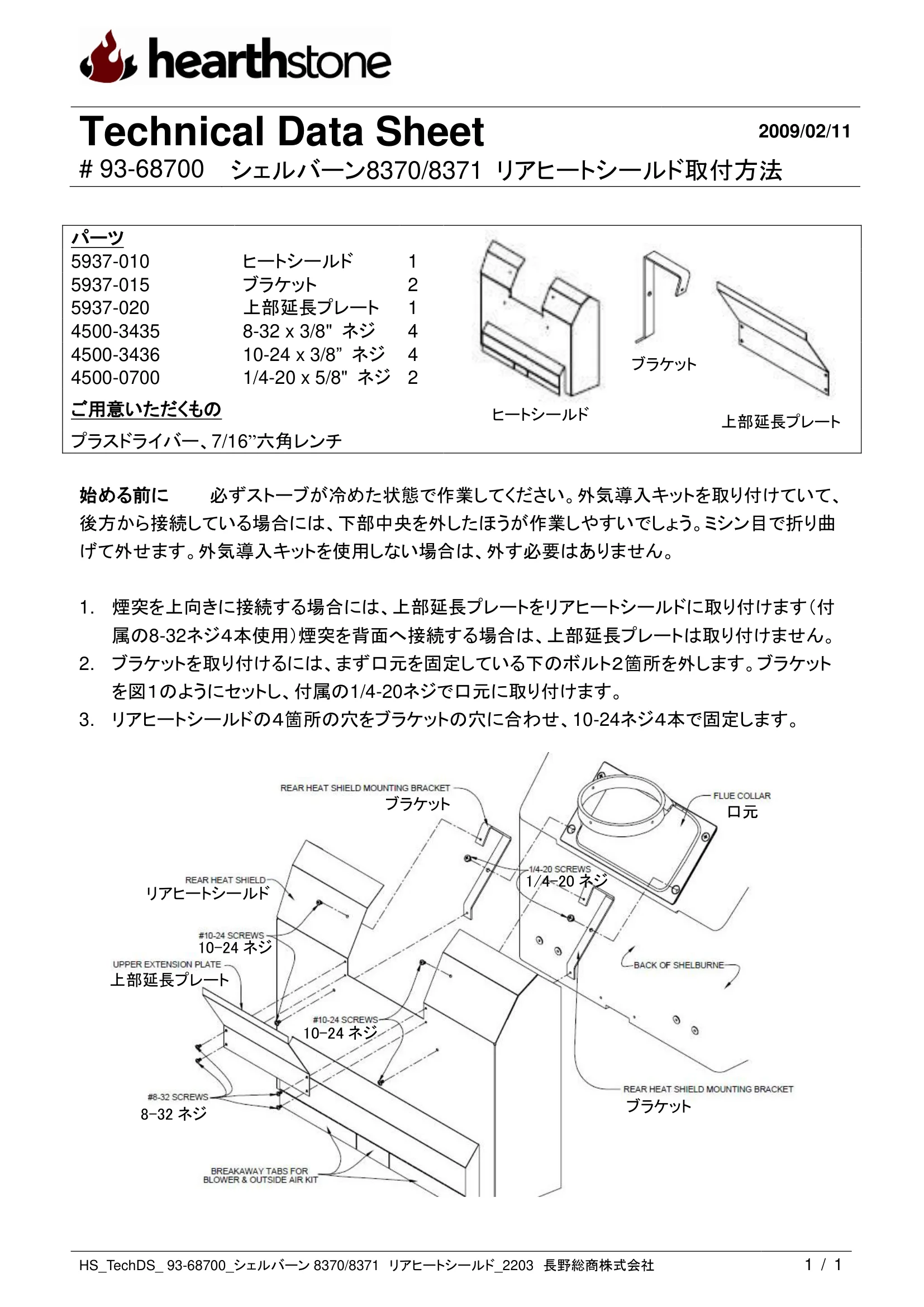

Technical Data Sheet 2009/02/11 # 93-68700 シェルバーン8370/8371 リアヒートシールド取付方法 HS_TechDS_ 93-68700_シェルバーン8370/8371 リアヒートシールド_2203 長野総商株式会社 1 / 1 パーツ 5937-010 ヒートシールド 1 5937-015 ブラケット 2 5937-020 上部延長プレート 1 4500-3435 8-32 x 3/8" ネジ 4 4500-3436 10-24 x 3/8” ネジ 4 4500-0700 1/4-20 x 5/8" ネジ 2 ご用意いただくもの プラスドライバー、7/16”六角レンチ 始める前に 必ずストーブが冷めた状態で作業してください。外気導入キットを取り付けていて、 後方から接続している場合には、下部中央を外したほうが作業しやすいでしょう。ミシン目で折り曲 げて外せます。外気導入キットを使用しない場合は、外す必要はありません。 1. 煙突を上向きに接続する場合には、上部延長プレートをリアヒートシールドに取り付けます（付 属の8-32ネジ４本使用）煙突を背面へ接続する場合は、上部延長プレートは取り付けません。 2. ブラケットを取り付けるには、まず口元を固定している下のボルト２箇所を外します。ブラケット を図１のようにセットし、付属の1/4-20ネジで口元に取り付けます。 3. リアヒートシールドの４箇所の穴をブラケットの穴に合わせ、10-24ネジ４本で固定します。 口元 ブラケット ブラケット 上部延長プレート 8-32 ネジ 1/4-20 ネジ 10-24 ネジ 10-24 ネジ リアヒートシールド ヒートシールド ブラケット 上部延長プレート 品番 93-68700 機種 SHELBURNE 8370/8371 オプション リアヒートシールド
