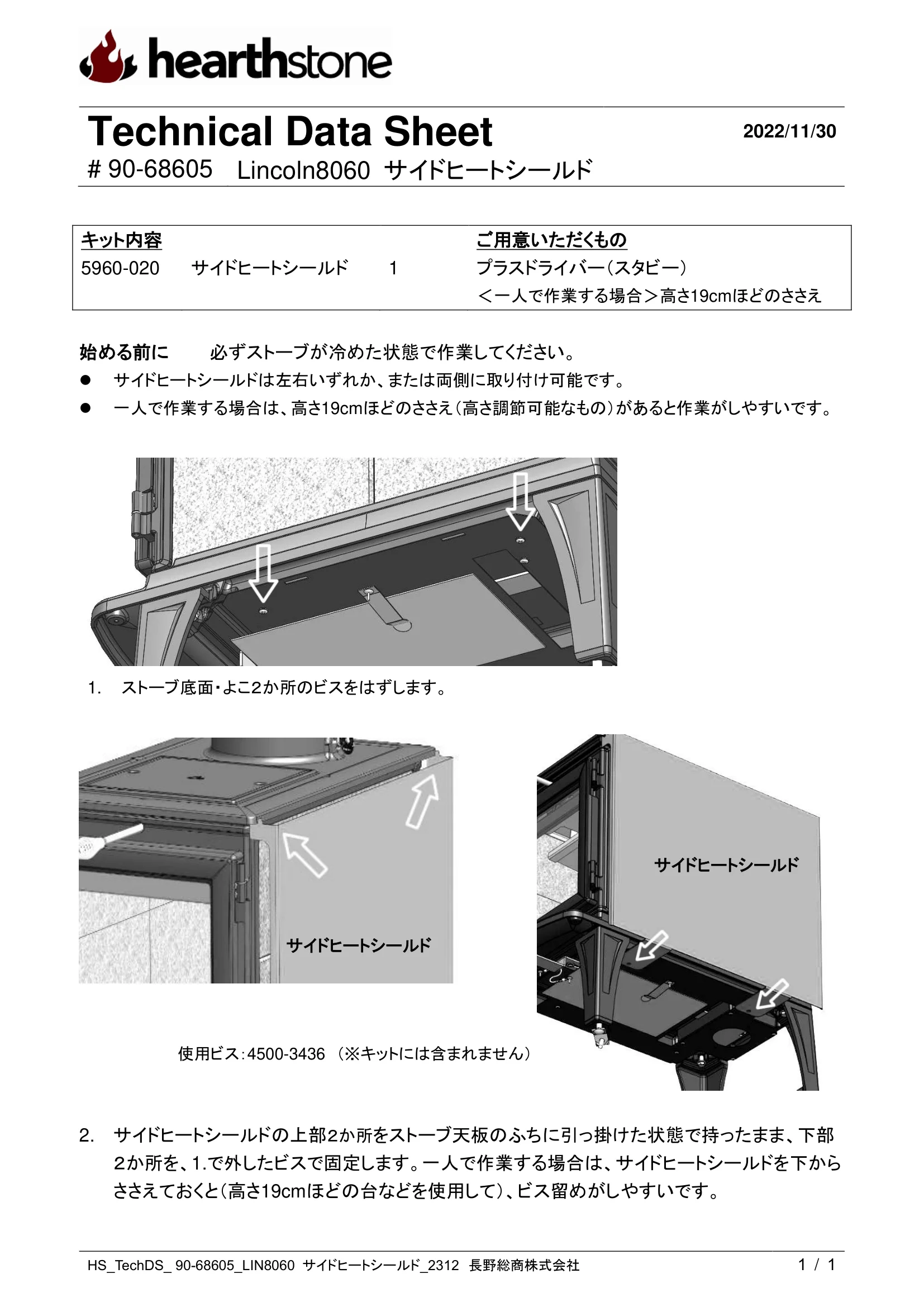

Technical Data Sheet
2022/11/30
# 90-68605 Lincoln8060 サイドヒートシールド
HS_TechDS_ 90-68605_LIN8060 サイドヒートシールド_2312 長野総商株式会社
1 / 1
キット内容
ご用意いただくもの
5960-020
サイドヒートシールド
1
プラスドライバー（スタビー）
＜一人で作業する場合＞高さ19cmほどのささえ
始める前に
必ずストーブが冷めた状態で作業してください。
⚫
サイドヒートシールドは左右いずれか、または両側に取り付け可能です。
⚫
一人で作業する場合は、高さ19cmほどのささえ（高さ調節可能なもの）があると作業がしやすいです。
1.
ストーブ底面・よこ２か所のビスをはずします。
2. サイドヒートシールドの上部２か所をストーブ天板のふちに引っ掛けた状態で持ったまま、下部
２か所を、1.で外したビスで固定します。一人で作業する場合は、サイドヒートシールドを下から
ささえておくと（高さ19cmほどの台などを使用して）、ビス留めがしやすいです。
サイドヒートシールド
サイドヒートシールド
使用ビス：4500-3436 （※キットには含まれません）
