ハースストーン SOAPSTONE BAFFLE GM40 CRA8392 GM60_2009
技術資料

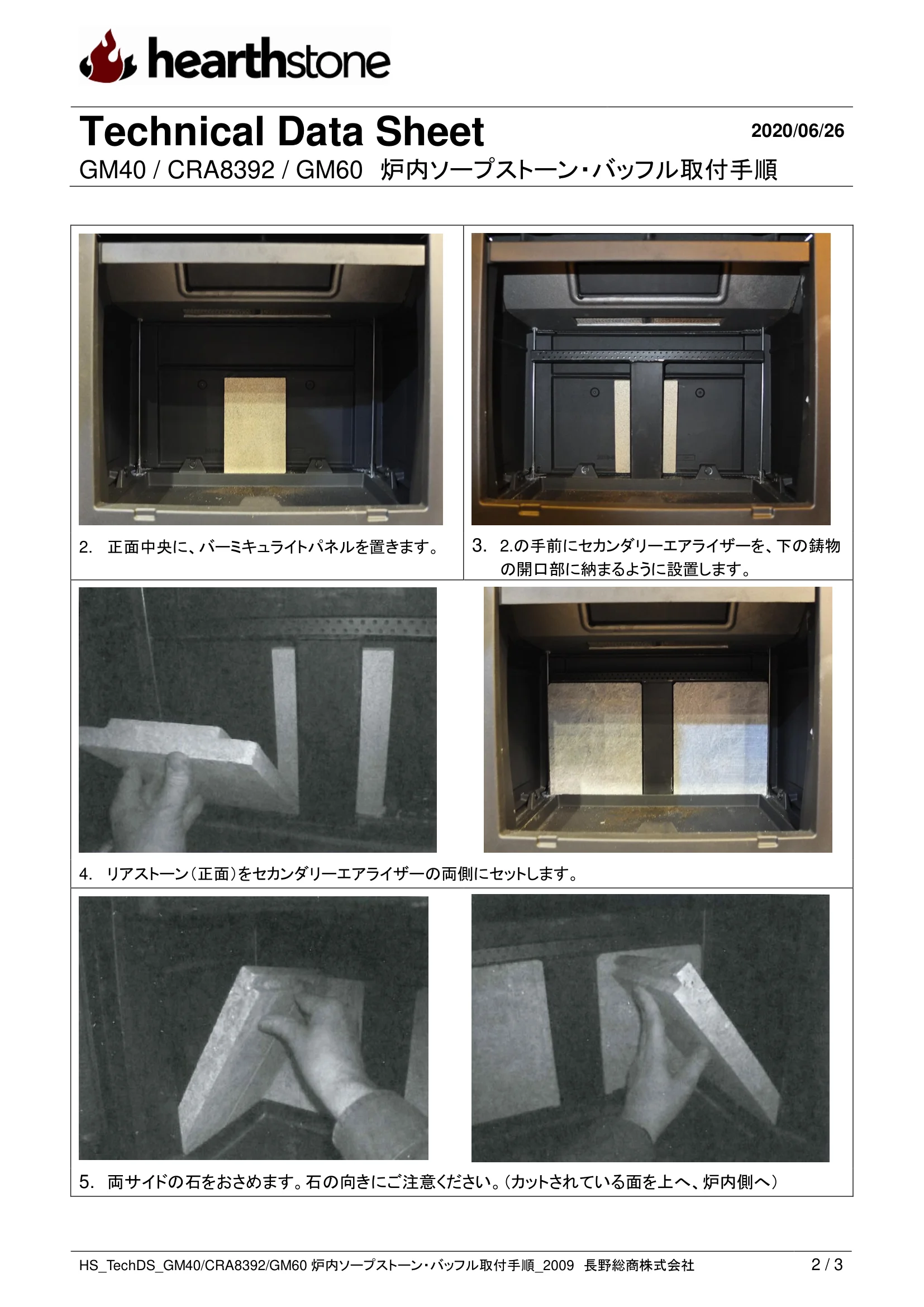

Technical Data Sheet 2020/06/26 GM40 / CRA8392 / GM60 炉内ソープストーン・バッフル取付手順 HS_TechDS_GM40/CRA8392/GM60 炉内ソープストーン・バッフル取付手順_2009 長野総商株式会社 1 / 3 キット内容 グリーンマウンテン40 / クラフツバリー8392 グリーンマウンテン60 Rear Refractory Stone リアストーン 1-0600-400 2 1-0600-600 2 Right Refractory Stone ライトストーン 1-0600-401 1 1-0600-601 1 Left Refractory Stone レフトストーン 1-0600-402 1 1-0600-602 1 Bottom Refractory Stone ボトムストーン 1-0600-403 2 1-0600-604 4 Vermiculite Baffle バーミキュライトバッフル 3070-020 2 3070-025 2 Rear Insulation panel リアバーミキュライトパネル 3070-023 1 3070-023 1 Loose Vermiculite 粒状バーミキュライト 3070-205 1 -- Secondary Riser Assembly セカンダリーエアライザー 5640-010 1 5660-010 1 Baffle Guard バッフルガード 5640-014 1 5660-014 1 始める前に  ストーブの使用開始前に、キットに含まれるパーツは全て必ず正確に取り付けてください。  キットの中身を確認したら、作業に取りかかる前に必ずこの手順書をお読みください。 手順 1. ［グリーンマウンテン40 のみ］ 粒状のバーミキュライトを底面と側面の鋳物の間に充填します。 空気孔をふさがないよう、また炉内ソープストーンの下に入らないようご注意ください。 ＊クラフツバリー、グリーンマウンテン60には使用しません Technical Data Sheet 2020/06/26 GM40 / CRA8392 / GM60 炉内ソープストーン・バッフル取付手順 HS_TechDS_GM40/CRA8392/GM60 炉内ソープストーン・バッフル取付手順_2009 長野総商株式会社 2 / 3 2. 正面中央に、バーミキュライトパネルを置きます。 3. 2.の手前にセカンダリーエアライザーを、下の鋳物 の開口部に納まるように設置します。 4. リアストーン（正面）をセカンダリーエアライザーの両側にセットします。 5. 両サイドの石をおさめます。石の向きにご注意ください。（カットされている面を上へ、炉内側へ） Technical Data Sheet 2020/06/26 GM40 / CRA8392 / GM60 炉内ソープストーン・バッフル取付手順 HS_TechDS_GM40/CRA8392/GM60 炉内ソープストーン・バッフル取付手順_2009 長野総商株式会社 3 / 3 6. 右側のバッフルからセットします。右側のサイドス トーンの上にしっかりと載せます。 7. 右側のバッフルの奥を持ち上げながら、左側の バッフルをおさめます。 ＊破損の恐れがありますのでバッフルは無理に押し込まず、少しずつ動かして収まる位置を探してください。 8. 左右のバッフルの中央をぴったりとあわせます。 9. バッフルの手前にバッフルガードをセットします。 10. 最後に炉床のソープストーンをセットします。
