ハースストーン SYOUNINZU KOKUJI225 CRAFTSBURY8391_1404
技術資料

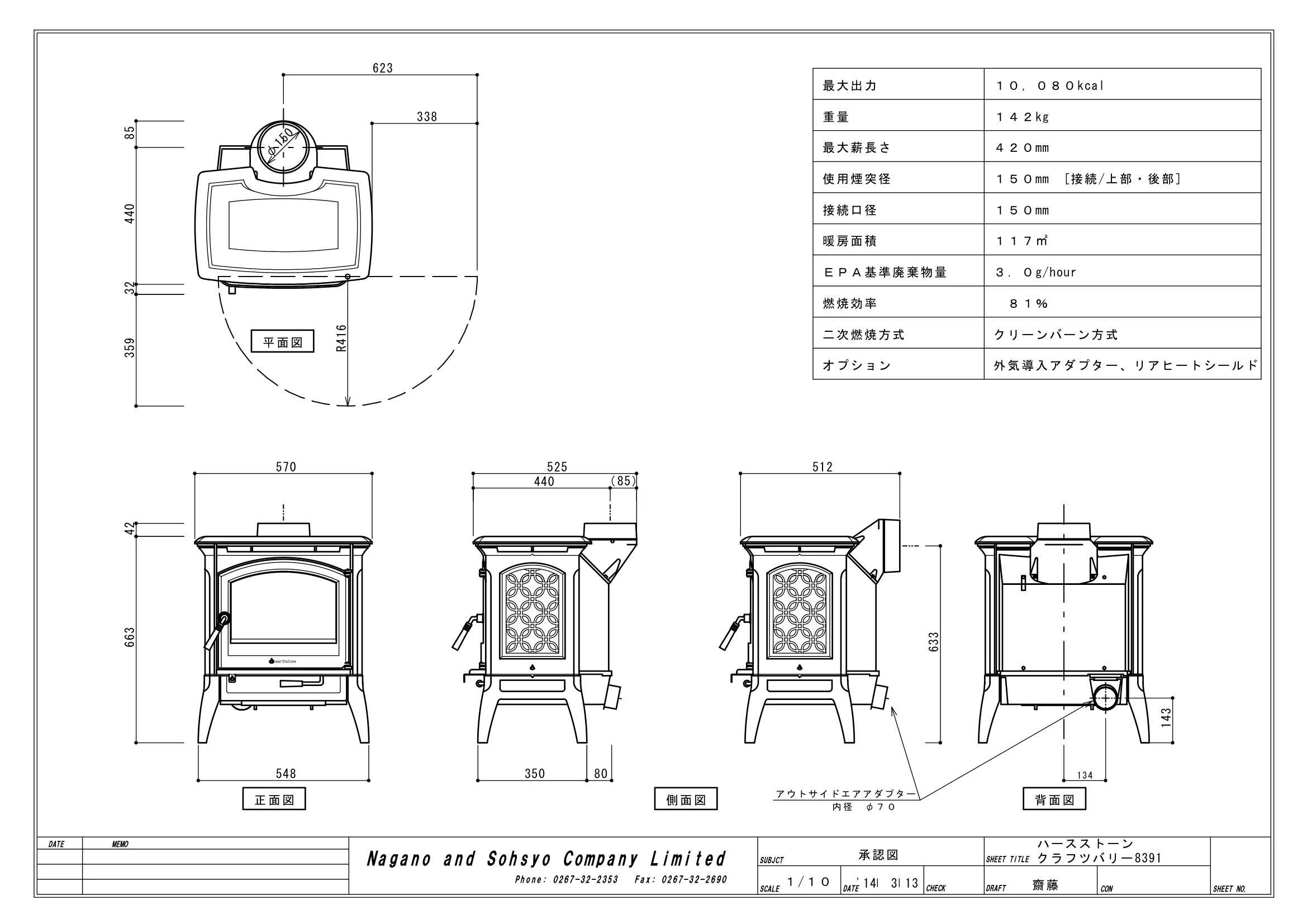

DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited 齋藤 承認図 最大出力 重量 最大薪長さ 接続口径 暖房面積 ＥＰＡ基準廃棄物量 燃焼効率 二次燃焼方式 クリーンバーン方式 １/１０ 背面図 側面図 正面図 平面図 使用煙突径 １５０mm　[接続/上部・後部] Phone: 0267-32-2353 Fax: 0267-32-2690 オプション 外気導入アダプター、リアヒートシールド １５０mm ハースストーン アウトサイドエアアダプター 内径　φ ７０ １０，０８０kcal １４２kg １１７㎡ ３．０g/hour 338 623 R416 φ150 570 663 525 440 （85） 633 85 hearthstone '14 3 13 548 350 512 ８１％ ４２０mm 80 359 440 32 143 42 134 クラフツバリー8391 【※２】ヒートシールドはハースストーン社の純正品に限ります。 【※１】２５ｍｍ以上の空気層のある不燃材の遮断壁（レンガ、タイル、石、etc）を設けた時の DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 齋藤 1/15 側面図 壁仕上 ＡＢＣＤＥＦ 背面図 可燃材不燃材 中空二重煙突＋ヒートシールド有 シングル煙突＋ヒートシールド有 シングル煙突＋ヒートシールド無 中空二重煙突＋ヒートシールド有 シングル煙突＋ヒートシールド有 シングル煙突＋ヒートシールド無 後方 前方 側面 幅 奥行き ◆最小離隔距離（単位ｍｍ） クリアランス基準 ハースストーン ※１ ※２ 可燃材からの離隔距離。 ＢＤ トッププレートからの寸法です。 【※３】Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台・ステージ最小寸法（単位ｍｍ） ６１０ ３５５ ５３０ ５７０ ３５５ ２３０ ３８０ －－－－－－－－－－－－－－－－－－ ３８０以上 １２０以上 ８１０以上 １０４０以上 ６４０ ６４０ ３１０ ４３５ ２４５ ３９０ １５０ ３１０ ４３５ １３０ ＡＣＥＥＦ 平面図 アウトサイドエアアダプター 内径　φ７０ 正面図 ３００以上 ２６５ '14　4　1 338 623 R416 85 440 12 379 548 350 80 633 143 134 42 663 285 440 570 525 512 （285） （85） hearthstone クラフツバリー　8391 SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 saito 1 20 線 平面図 300 遮熱板 空気層 可燃物との最低離隔範囲 遮熱板の幅 570 平面図 300 遮熱板 385 1,448 300 1,929 遮熱板の幅 SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※２：遮熱板等とストーブ等との距離 ※４：特定不燃材料とする 275以上 25以上 ※２ ※３ ※４ 25以上 後方　820 前方　1,238 側方　739 後方　820 側方　739 前方　1,238 448 Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含まない 435 Ａｖ（側面）＝41.0×52.8＝2164.8 Ａｖ（正面/背面）＝50.5×52.8＝2666.4 Ａｈ（上面）＝57.0×43.5＝2479.5 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒739 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1238 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒820 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1051 '14 4 1 クラフツバリー＃8391 SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 saito 1 20 遮熱板の幅 線 可燃物との最低離隔範囲 遮熱板の高さ 遮熱板 遮熱板 300 705 ストーブ本体の高さ 1,929 SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※２：遮熱板等とストーブ等との距離 ※４：特定不燃材料とする Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含まない Ａｖ（側面）＝41.0×52.8＝2164.8 Ａｖ（正面/背面）＝50.5×52.8＝2666.4 Ａｈ（上面）＝57.0×43.5＝2479.5 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒739 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1238 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒820 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1051 後方　820 前方　1,238 385 739 570 739 1,250 435 910 1,286 581 上方　1,051 528 410 505 ※４ 275以上 25以上 空気層 ※２ ※３ '14 4 1 hearthstone クラフツバリー＃8391
