ハースストーン SYOUNINZU KOKUJI225 CRAFTSBURY8392_220401
技術資料

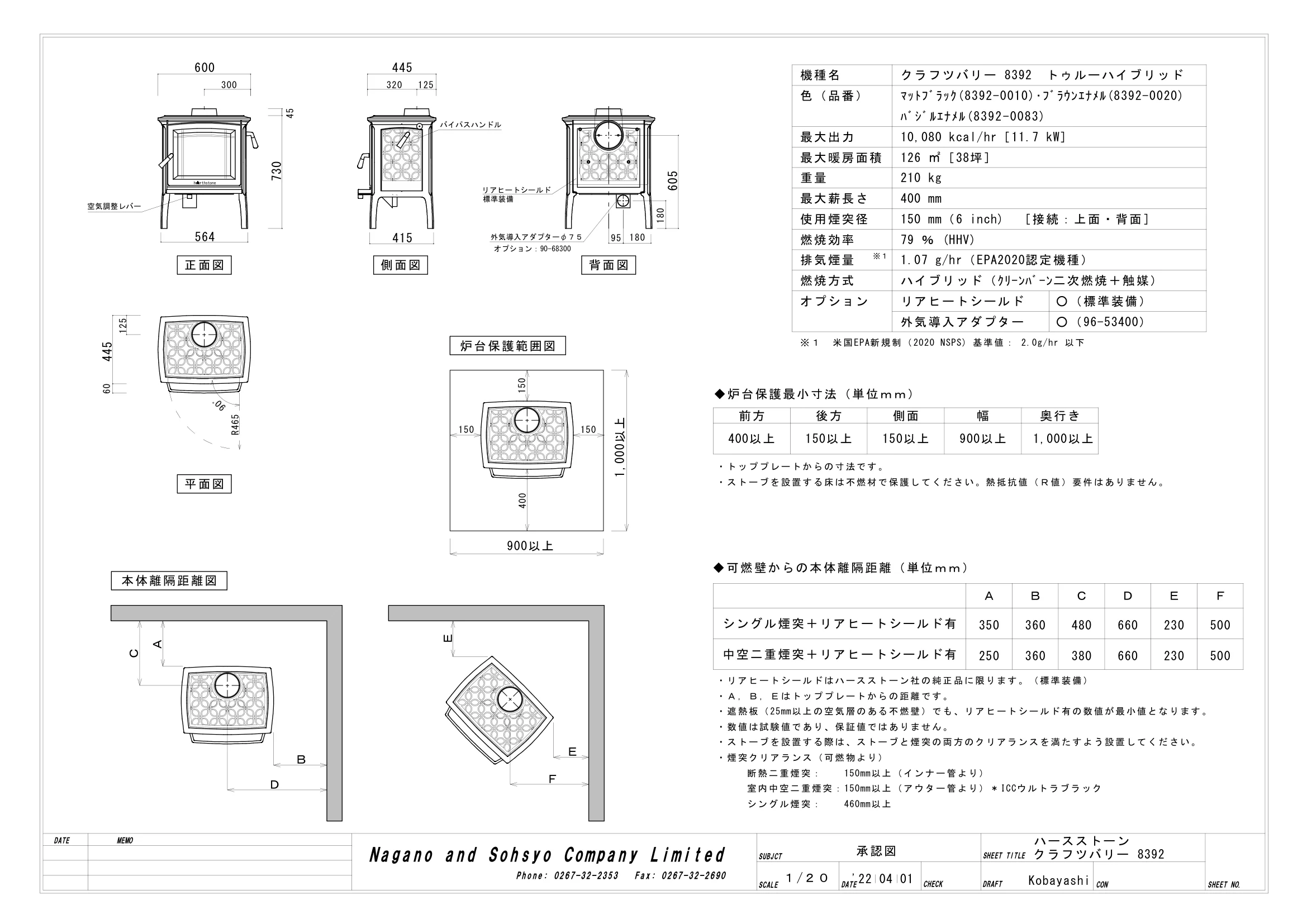

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン 本体離隔距離図 ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 前方 後方 側面 幅 奥行き シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド有 ＡＢＣＤＥＦ 660 660 ・リアヒートシールドはハースストーン社の純正品に限ります。（標準装備） 150以上 150以上 平面図 350 250 360 360 炉台保護範囲図 クラフツバリー 8392 機種名 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 150 mm（6 inch)　［接続：上面・背面］ 色（品番） 燃焼効率 燃焼方式 排気煙量 ※１ オプション リアヒートシールド 外気導入アダプター ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） 79 ％ (HHV) 1.07 g/hr（EPA2020認定機種） 210 kg 10,080 kcal/hr［11.7 kW］ 126 ㎡［38坪］ 400 mm ﾏｯﾄﾌﾞﾗｯｸ(8392-0010)･ﾌﾞﾗｳﾝｴﾅﾒﾙ(8392-0020) ﾊﾞｼﾞﾙｴﾅﾒﾙ(8392-0083) ○（標準装備） ○（96-53400） 480 380 ＤＡＣＢ hearthstone 正面図 空気調整レバー 300 600 45 730 564 445 125 60 150 150 400 150 バイパスハンドル 320 125 445 415 側面図 背面図 605 95 180 180 リアヒートシールド 標準装備 外気導入アダプターφ７５ オプション：90-68300 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 クラフツバリー 8392　トゥルーハイブリッド ◆可燃壁からの本体離隔距離（単位ｍｍ） '22 04 01 ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） 断熱二重煙突：　　150mm以上（インナー管より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 ・数値は試験値であり、保証値ではありません。 900以上 900以上 1,000以上 1,000以上 230 230 500 500 R465 90ﾟ ＥＦＥ SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） ※投影面積はアッシュリップを含む Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 側面　＝　300 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ハースストーン 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） クラフツバリー 8392 51.0 54.4 40.5 正面/背面 Ａｖ＝51.0x54.4＝2774.4 側面　　　Ａｖ＝51.0x40.5＝2065.5 上面　　　Ａｈ＝60.0x50.5＝3030.0 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1264 側面　　　　　Ｌsop＝1.59√Ａｖ≒723 背面　　　　　Ｌssl＝1.59√Ａｖ≒837 正面　＝　422 背面　＝　300 上面　Ｈｓ＝1160 平行設置　平面図 れんが積み（遮熱板等）一例 コーナー設置　平面図 れんが積み（遮熱板等）一例 ※３ 空気層 れんが等 25以上 837 Lsop＝1,264 300 425 れんが等 ※ α 723 ※ β Lsop＝1,264 ※ β ※ α 空気層 25以上 ※３ 837 580 300 723 300 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 275以上 ※２ 300 '22 04 01 450 1,200 300 275以上 ※２ ストーブ等可燃物燃焼部分 一点鎖線の範囲内 1,250 ※ α 平行設置　平面図 平行設置　正面図 ※ α 平行設置　側面図 25以上 空気層※３ ※ β 遮熱板 ※ ４ 275以上 ※２ コーナー設置　平面図 300 ※ β ストーブ等可燃物燃焼部分 一点鎖線の範囲内 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 遮熱板の幅 837 425 600 723 505 723 1,410 遮熱板の幅 25以上 空気層※ ３ 1,410 遮熱板の幅 空気層 25以上 300 723 837 723 Lsop＝1,264 580 ※ α ストーブ等可燃物燃焼部分 一点鎖線の範囲内 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 2,000 遮熱板の幅 544 510 遮熱板の高さ Lssl＝723 544 Lssl＝723 Lsop＝1,264 505 Lssl＝837 Hs＝1,160 775 405 425 300 hearthstone 25以上 空気層 ※ ３ 2,000 Lsop＝1,264 300 遮熱板 ※ ４ ※ ４ 遮熱板 遮熱板 ※ ４ ※ β 1,500
