ハースストーン SYOUNINZU KOKUJI225 GM60_220401
技術資料

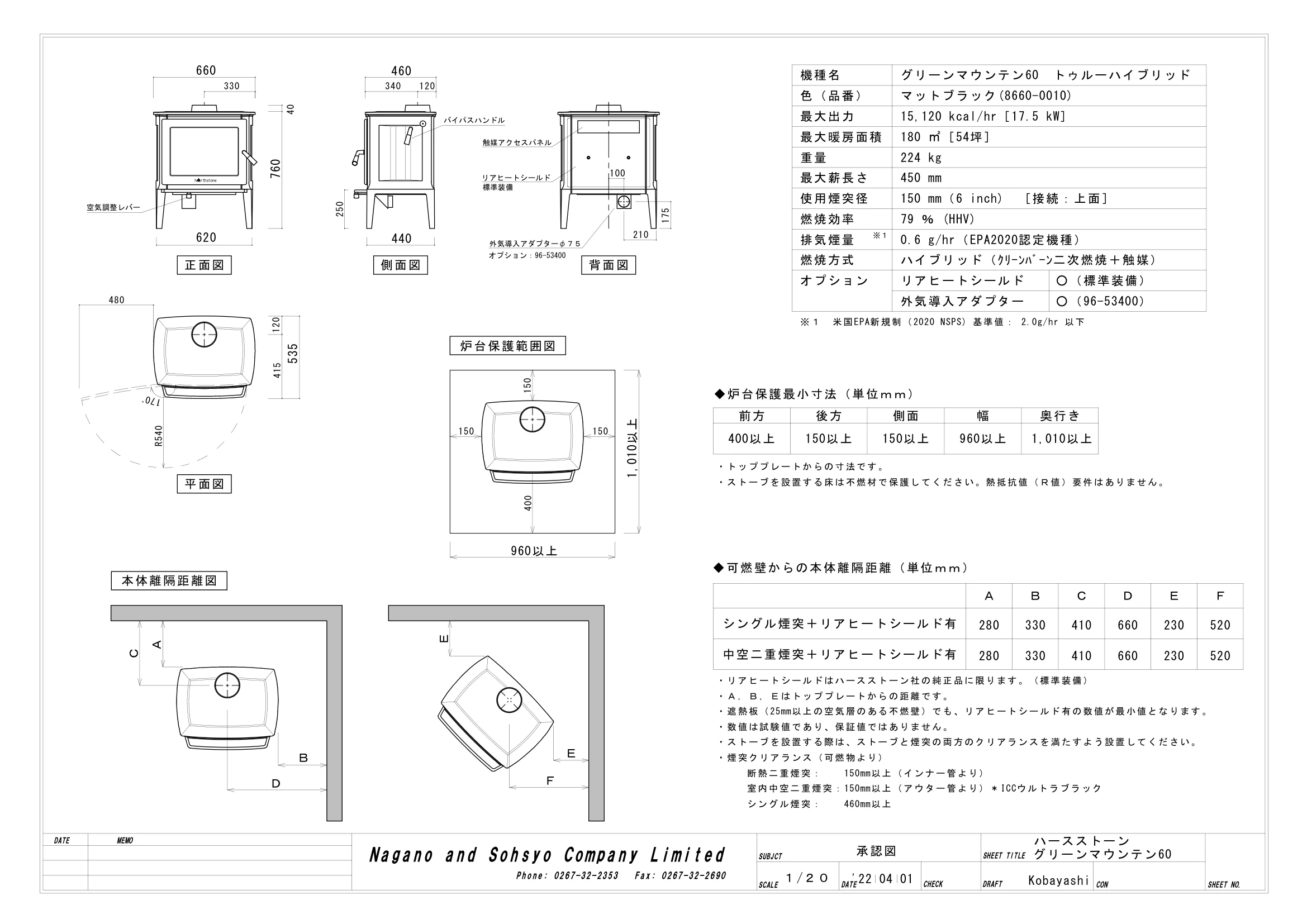

・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 炉台保護範囲図 DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン 本体離隔距離図 ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 前方 後方 側面 幅 奥行き シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド有 ＡＢＣＤＥＦ 280 280 330 330 410 410 660 660 ・リアヒートシールドはハースストーン社の純正品に限ります。（標準装備） 150以上 150以上 側面図 平面図 背面図 グリーンマウンテン60 機種名 色（品番） 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 燃焼効率 燃焼方式 排気煙量 ※１ オプション リアヒートシールド 外気導入アダプター ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） 79 ％ (HHV) ○（標準装備） ○（96-53400） 150 mm（6 inch)　［接続：上面］ マットブラック(8660-0010) 15,120 kcal/hr［17.5 kW］ 180 ㎡［54坪］ 224 kg 450 mm 0.6 g/hr（EPA2020認定機種） 正面図 hearthstone バイパスハンドル 空気調整レバー 40 415 250 150 150 150 400 外気導入アダプターφ７５ 175 オプション：96-53400 標準装備 リアヒートシールド 触媒アクセスパネル ＢＤＦＥＥＡＣ 480 535 120 760 440 620 210 100 660 460 330 340 120 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 ◆可燃壁からの本体離隔距離（単位ｍｍ） グリーンマウンテン60　トゥルーハイブリッド '22 04 01 ・煙突クリアランス（可燃物より） 断熱二重煙突：　　150mm以上（インナー管より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 ・数値は試験値であり、保証値ではありません。 960以上 1,010以上 960以上 1,010以上 230 230 520 520 R540 170ﾟ SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） ※投影面積はアッシュリップを含む Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 側面　＝　300 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ハースストーン グリーンマウンテン60 54.0 62.0 45.0 正面/背面 Ａｖ＝54.0x62.0＝3348.0 側面　　　Ａｖ＝54.0x45.0＝2430.0 上面　　　Ａｈ＝66.0x53.5＝3531.0 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1389 側面　　　　　Ｌsop＝1.59√Ａｖ≒784 背面　　　　　Ｌssl＝1.59√Ａｖ≒920 上面　Ｈｓ＝1238 正面　＝　463 背面　＝　307 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） 平行設置　平面図 れんが積み（遮熱板等）一例 コーナー設置　平面図 れんが積み（遮熱板等）一例 ※ β ※３ 空気層 れんが等 空気層 ※３ 25以上 25以上 空気層 25以上 ※３ ※ α Lsop＝1,389 427 920 307 784 れんが等 Lsop＝1,389 920 595 307 307 ※ β ※ α ストーブ等可燃物燃焼部分 一点鎖線の範囲内 275以上 ※２ 1,210 500 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 275以上 ※２ 784 1,290 300 '22 04 01 ※ α 平行設置　平面図 平行設置　正面図 ※ α 平行設置　側面図 ※ α 25以上 空気層※３ ※ β 25以上 空気層 ※ ３ 遮熱板の幅 Lsop＝1,389 307 427 920 784 784 535 660 ※ β 遮熱板の幅 25以上 空気層※ ３ 空気層 25以上 遮熱板の幅 307 920 Lsop＝1,389 ※ ４ 遮熱板 遮熱板 ※ ４ 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 275以上 ※２ hearthstone 遮熱板の幅 遮熱板の高さ 660 Lssl＝784 Lssl＝784 620 540 Lsop＝1,389 535 Lssl＝920 Hs＝1,238 800 427 450 307 遮熱板 ※ ４ 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 コーナー設置　平面図 784 784 307 595 ※ ４ 遮熱板 ※ β 2,180 2,180 1,530 1,530 1,600
