ハースストーン SYOUNINZU KOKUJI225 LINCOLN8060_230801
技術資料

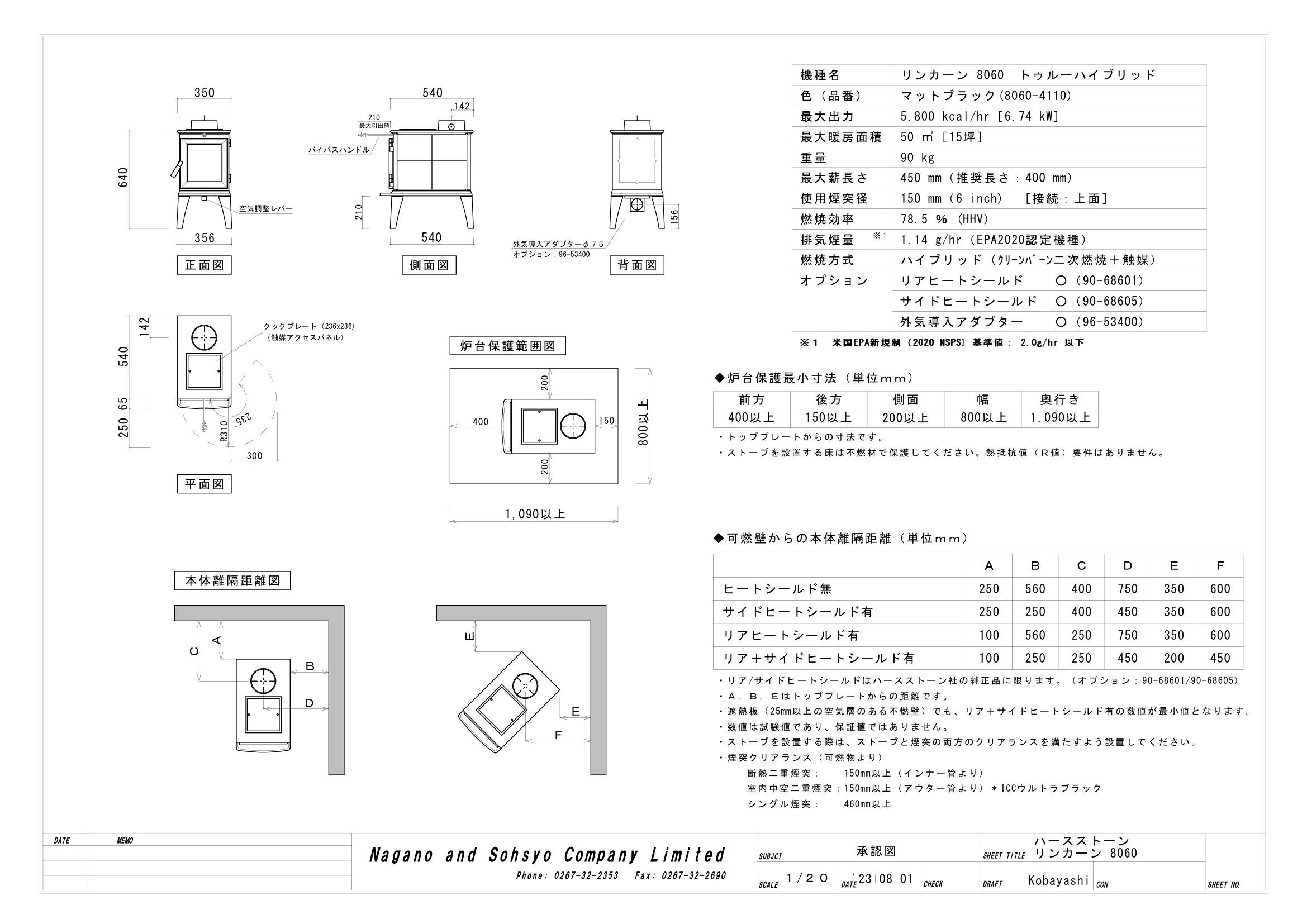

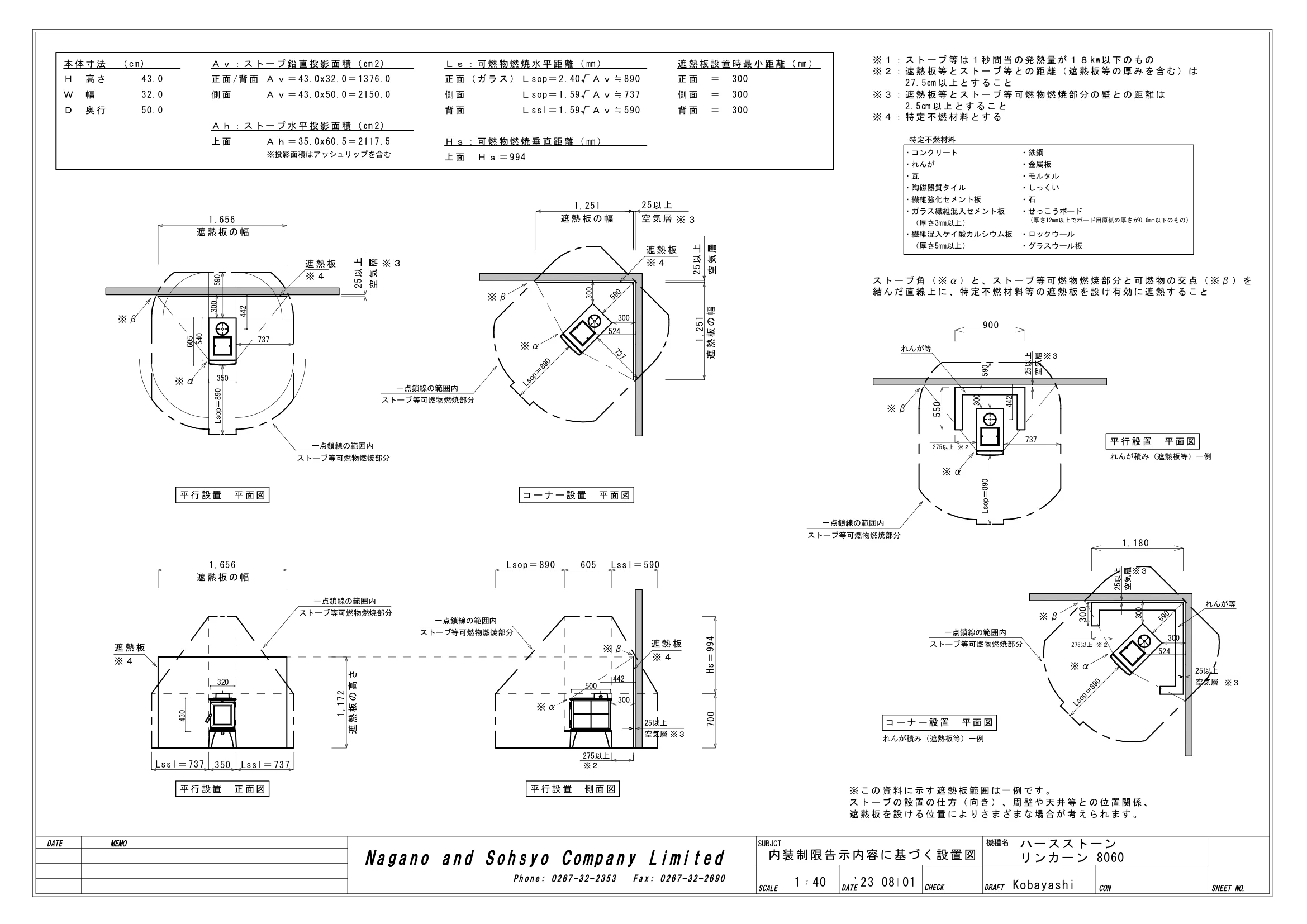

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 平面図 機種名 色（品番） ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 正面図 炉台保護範囲図 シングル煙突：　　460mm以上 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック 断熱二重煙突：　　150mm以上（インナー管より） ・煙突クリアランス（可燃物より） ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ＡＢＣＤＥＦ ◆可燃壁からの本体離隔距離（単位ｍｍ） 750 750 ・数値は試験値であり、保証値ではありません。 640 350 356 540 65 250 142 300 R310 235ﾟ クックプレート（236x236) （触媒アクセスパネル） 空気調整レバー 側面図 背面図 外気導入アダプターφ７５ オプション：96-53400 156 540 210 210 最大引出時 540 142 バイパスハンドル リンカーン 8060 '23 08 01 リンカーン 8060　トゥルーハイブリッド マットブラック(8060-4110) 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 燃焼効率 燃焼方式 排気煙量 ※１ オプション 150 mm（6 inch)　［接続：上面］ 5,800 kcal/hr［6.74 kW］ 50 ㎡［15坪］ 90 kg 450 mm（推奨長さ：400 mm） 78.5 ％ (HHV) 1.14 g/hr（EPA2020認定機種） 外気導入アダプター ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 ○（96-53400） リアヒートシールド ○（90-68601） サイドヒートシールド ○（90-68605） ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） ◆炉台保護最小寸法（単位ｍｍ） 前方 後方 側面 幅 奥行き 400以上 150以上 1,090以上 200以上 800以上 ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 ・リア/サイドヒートシールドはハースストーン社の純正品に限ります。（オプション：90-68601/90-68605） サイドヒートシールド有 リアヒートシールド有 ヒートシールド無 リア＋サイドヒートシールド有 250 250 100 100 400 400 250 250 560 250 560 250 450 450 350 350 350 200 450 600 600 600 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リア＋サイドヒートシールド有の数値が最小値となります。 1,090以上 150 400 800以上 200 200 Ｃ 本体離隔距離図 ＡＤＢＥＥＦ ※ β SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする 側面　＝　300 背面　＝　300 ハースストーン ※投影面積はアッシュリップを含む 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） 平行設置　平面図 れんが積み（遮熱板等）一例 300 コーナー設置　平面図 れんが積み（遮熱板等）一例 25以上 平行設置　平面図 平行設置　正面図 平行設置　側面図 25以上 空気層 ※ ３ 25以上 空気層※３ 遮熱板の幅 遮熱板 ※４ 空気層※ ３ 25以上 空気層 コーナー設置　平面図 リンカーン 8060 '23 08 01 43.0 32.0 50.0 正面/背面 Ａｖ＝43.0x32.0＝1376.0 側面　　　Ａｖ＝43.0x50.0＝2150.0 上面　　　Ａｈ＝35.0x60.5＝2117.5 正面（ガラス）Ｌsop＝2.40√Ａｖ≒890 側面　　　　　Ｌsop＝1.59√Ａｖ≒737 背面　　　　　Ｌssl＝1.59√Ａｖ≒590 上面　Ｈｓ＝994 正面　＝　300 590 ※ ４ 遮熱板 1,656 ※ β ※ α Lsop＝890 737 300 350 590 ※ α 1,251 遮熱板の幅 1,251 遮熱板の幅 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 320 430 350 Lssl＝737 Lssl＝737 1,656 遮熱板の幅 605 275以上 ※２ Lsop＝890 Lssl＝590 700 Hs＝994 300 500 ※ β 442 遮熱板の高さ 1,172 遮熱板 ※ ４ 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 605 540 442 Lsop＝890 ※ β 737 590 ※ α Lsop＝890 300 300 524 442 550 空気層 25以上 ※３ 275以上 ※２ 900 れんが等 737 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 ※ α Lsop＝890 300 300 524 275以上 ※２ 1,180 ※ β れんが等 300 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 590 空気層 25以上 ※３ 25以上 空気層 ※３ 遮熱板 ※ ４ ※ α
