ハースストーン SYOUNINZU KOKUJI225 MANCHESTER8360_1609
技術資料

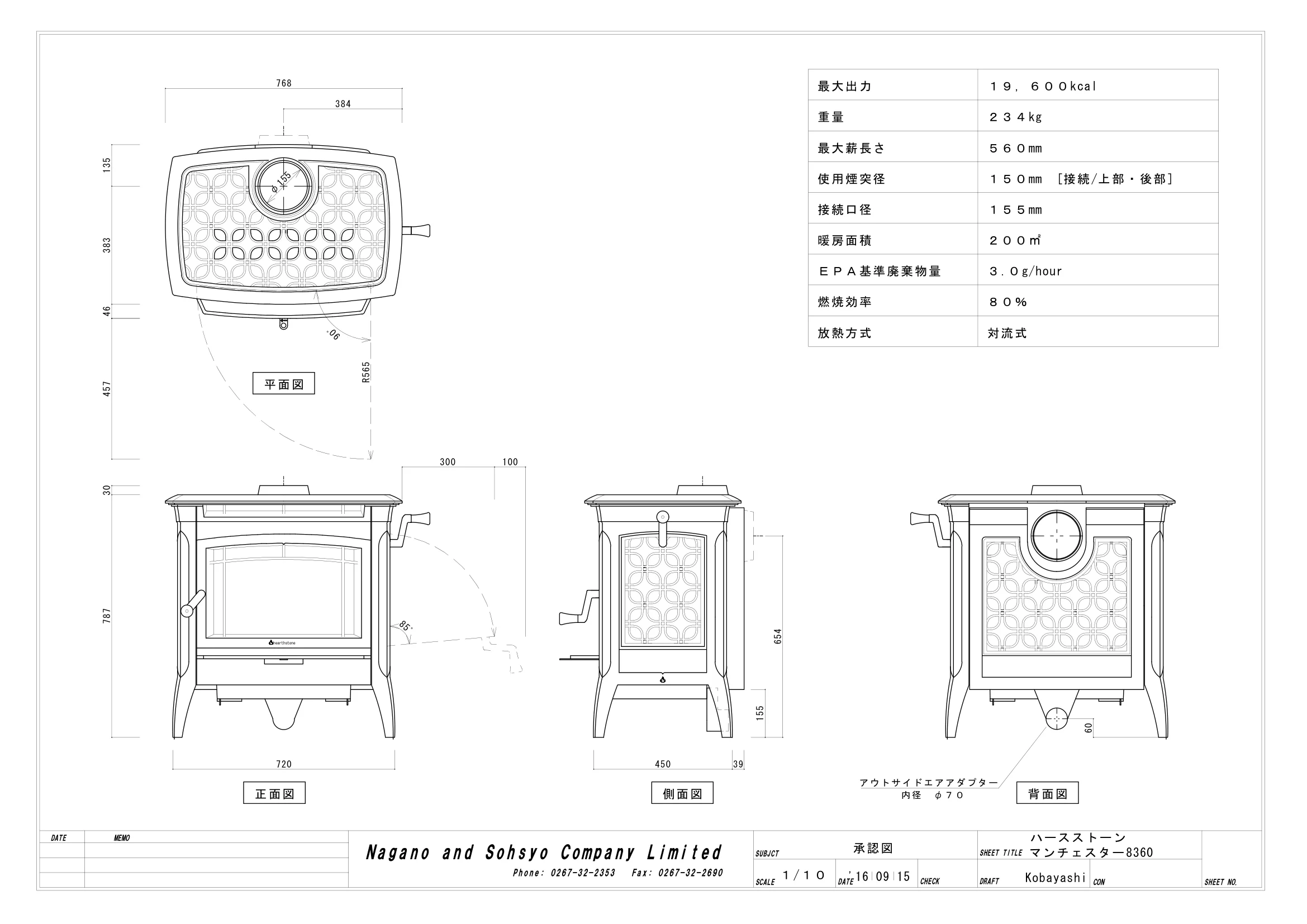

DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited 承認図 最大出力 重量 最大薪長さ 接続口径 暖房面積 ＥＰＡ基準廃棄物量 燃焼効率 １５５mm １/１０ 背面図 側面図 正面図 平面図 使用煙突径 １５０mm　[接続/上部・後部] Phone: 0267-32-2353 Fax: 0267-32-2690 アウトサイドエアアダプター 内径　φ ７０ ハースストーン １９，６００kcal ２３４kg ５６０mm ２００㎡ ３.０g/hour ８０％ 放熱方式 対流式 hearthstone φ 155 30 787 720 135 383 46 384 768 450 39 155 654 60 R565 90ﾟ 85ﾟ 457 マンチェスター8360 '16 09 15 Kobayashi 300 100 ５４０ ４１０ ＡＣ DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 正面図 背面図 側面図 ハースストーン クリアランス基準 1/15 壁仕上 ＡＢＣＤＥＦ ◆最小離隔距離（単位ｍｍ） 平面図 ＥＥＦ アウトサイドエアアダプター 内径　φ ７０ 右４６０ ◆炉台・ステージ最小寸法（単位ｍｍ） 前方 後方 側面 幅 奥行き トッププレートからの寸法です。 φ 155 135 383 46 384 768 R565 90ﾟ 457 hearthstone 30 787 720 85ﾟ 295 450 39 155 654 60 左４６０ ２３０ Ｂ（左） Ｂ（右） サイドドア Ｄ ４１０以上 右４１０以上 【※２】 ９０以上 １０１０以上 左１７０以上 １３５０以上 シングル煙突 '15　6 26 ２３０ ４１０ 右４６０ 左４１０ 中空二重煙突 シングル煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ 中空二重煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ ３００ ２００ 右４６０ 左４６０ 右４６０ 左４１０ ５４０ ４３０ ３３０ 右８５０ 左８５０ 右８５０ 左８００ 右８５０ 左８５０ 右８５０ 左８００ ２３０ ２３０ ５５５ ５５５ ５５５ ５５５ 【※１】Ａ，Ｂ，Ｅはトッププレートからの距離です。 可燃材 Kobayashi マンチェスター　8360 SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 1 20 SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含む Kobayashi 2 15 20 Ａｖ（側面）＝47.1×66.2＝3118.0 Ａｖ（正面/背面）＝69.0×66.2＝4567.8 Ａｈ（上面）＝76.8×55.4＝4254.7 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒888 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1622 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒1075 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1343 壁との距離は2.5㎝以上とすること ※４：特定不燃材料とする ※２：遮熱板等とストーブ等との距離 （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 前方　1,622 遮熱板 平面図 後方　1,075 358 358 側方　888 側方　888 275以上 25以上 ※３ ※２ 平面図 遮熱板の幅 493 358 後方　1,075 側方　888 側方　888 554 768 前方　1,622 2,544 可燃物との 最低離隔範囲 線 遮熱板の幅 1,800 空気層 25 680 遮熱板 ※ ４ マンチェスター 8360 SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 1 20 遮熱板の幅 （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※２：遮熱板等とストーブ等との距離 ※４：特定不燃材料とする ※２ 空気層 25以上 ※３ SUBJCT 内装制限告示内容に基づく設置図 機種名 ※ １ ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの 275以上 '15 2 22 Kobayashi マンチェスター 8360 Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含む Ａｖ（側面）＝47.1×66.2＝3118.0 Ａｖ（正面/背面）＝69.0×66.2＝4567.8 Ａｈ（上面）＝76.8×55.4＝4254.7 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒888 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1622 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒1075 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1343 hearthstone 662 690 358 493 1,075 ストーブ本体の高さ 817 1,343 1,622 868 遮熱板の高さ 1,685 遮熱板 ※４ 888 888 768 線 可燃物との最低離隔範囲 1,622 599 遮熱板 471 508 2,544 1,075
