技術資料

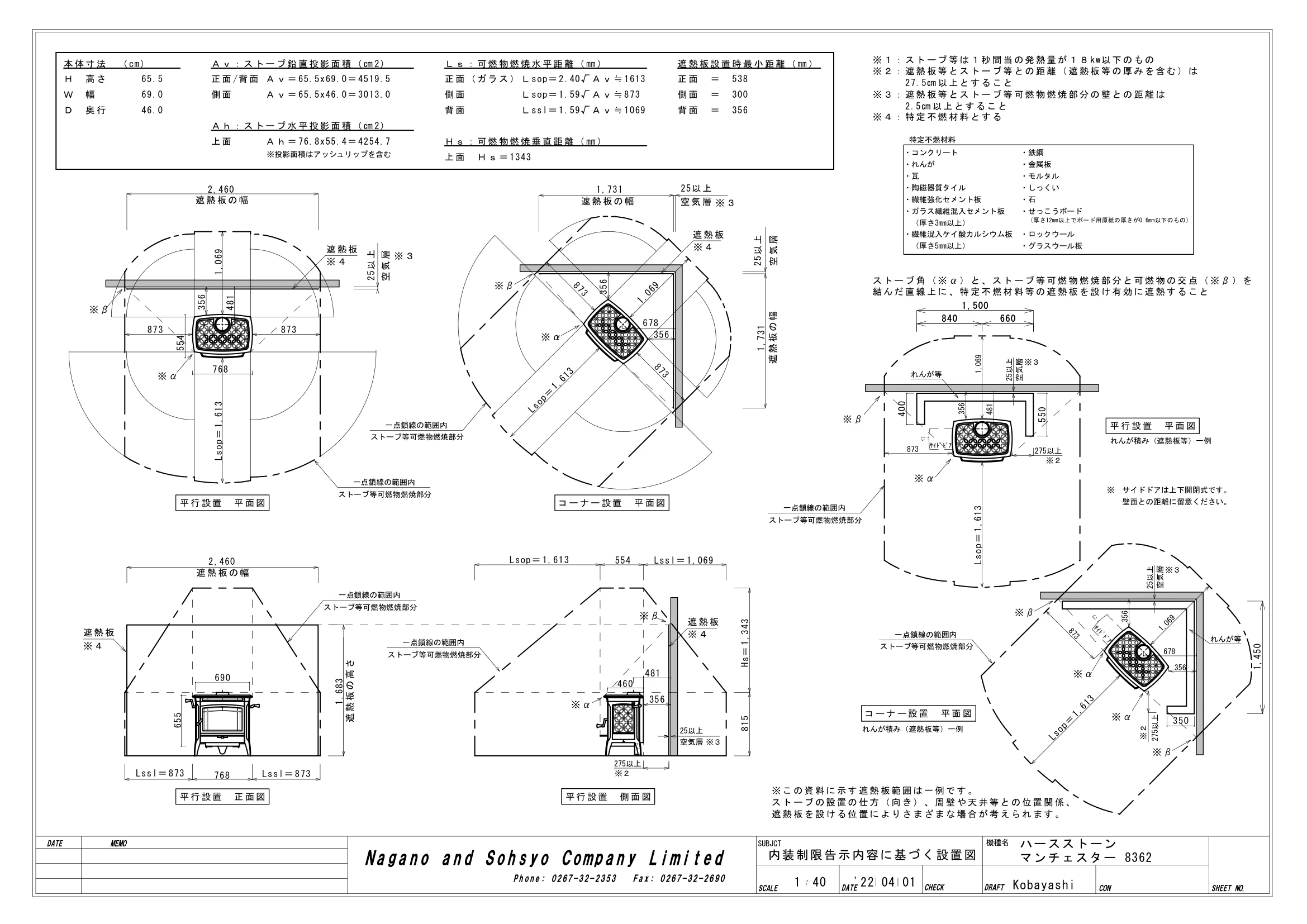

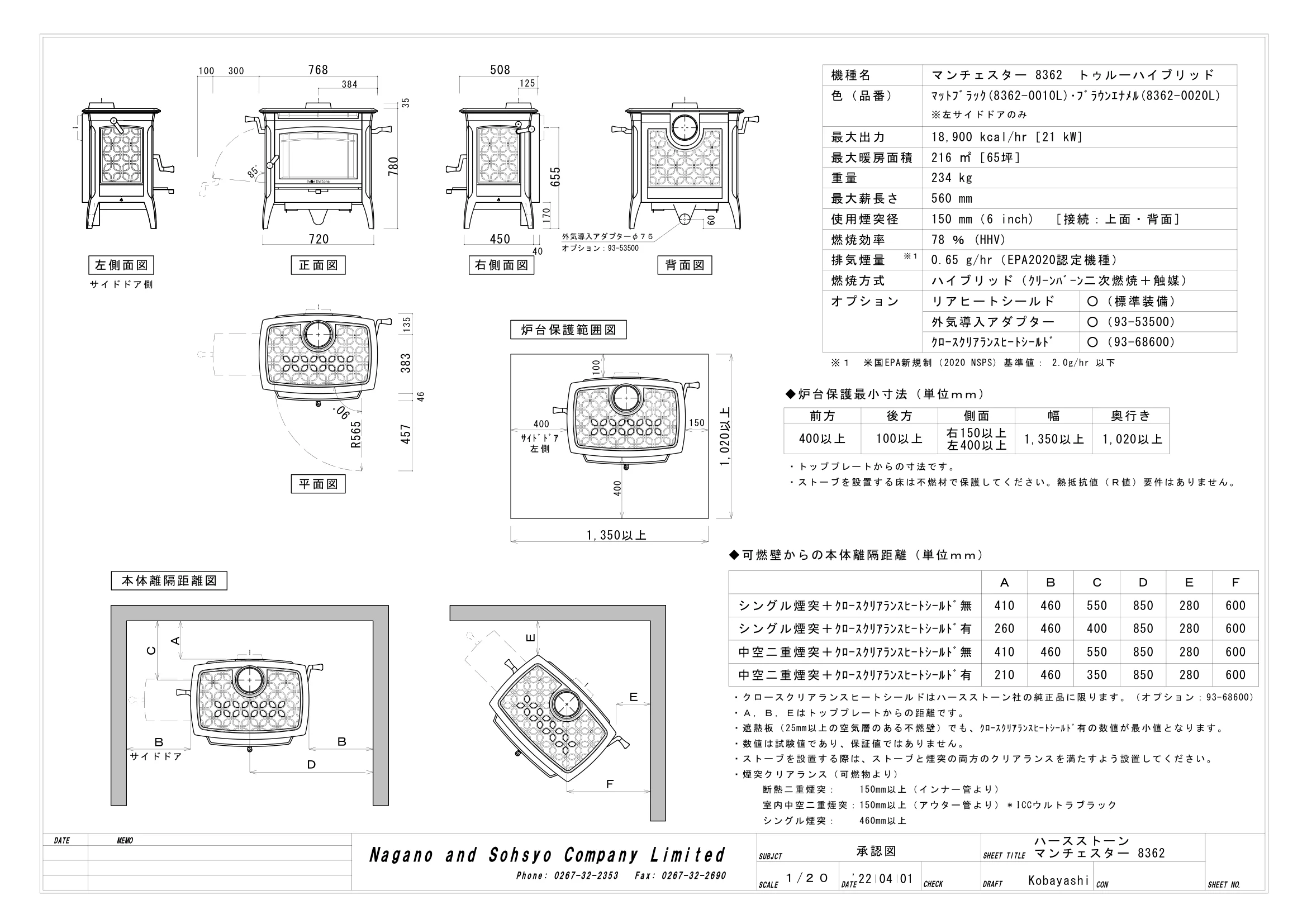

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ 機種名 色（品番） ﾏｯﾄﾌﾞﾗｯｸ(8362-0010L)･ﾌﾞﾗｳﾝｴﾅﾒﾙ(8362-0020L) ハースストーン サイドドア 本体離隔距離図 Ｃ マンチェスター 8362 背面図 正面図 hearthstone 平面図 125 384 780 655 170 外気導入アダプターφ７５ オプション：93-53500 720 450 R565 左側面図 サイドドア側 右側面図 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 100以上 右150以上 前方 後方 側面 幅 奥行き ＤＥＦＥＡ 383 457 46 135 85ﾟ 90ﾟ 768 508 35 300 100 40 左400以上 燃焼効率 燃焼方式 オプション 排気煙量 ※１ 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 150 mm（6 inch)　［接続：上面・背面］ リアヒートシールド ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） 外気導入アダプター ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 18,900 kcal/hr［21 kW］ 216 ㎡［65坪］ 234 kg 560 mm 78 ％ (HHV) 0.65 g/hr（EPA2020認定機種） ○（標準装備） ○（93-53500） ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ ○（93-68600） マンチェスター 8362　トゥルーハイブリッド ※ 左サイドドアのみ '22 04 01 炉台保護範囲図 ｻｲﾄﾞﾄﾞｱ 左側 400 150 400 100 ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ・クロースクリアランスヒートシールドはハースストーン社の純正品に限ります。（オプション：93-68600） ・遮熱板（25mm以上の空気層のある不燃壁）でも、ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ有の数値が最小値となります。 ◆可燃壁からの本体離隔距離（単位ｍｍ） Ａ 260 210 ＣＡＢＤＥＦ シングル煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ無 シングル煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ有 中空二重煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ無 中空二重煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ有 410 410 550 400 550 350 460 460 460 460 850 850 850 850 280 280 280 280 600 600 600 600 ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 断熱二重煙突：　　150mm以上（インナー管より） ・数値は試験値であり、保証値ではありません。 ＢＢ 1,350以上 1,020以上 1,350以上 1,020以上 60 350 SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） ※投影面積はアッシュリップを含む Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ハースストーン 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） マンチェスター 8362 65.5 69.0 46.0 正面/背面 Ａｖ＝65.5x69.0＝4519.5 側面　　　Ａｖ＝65.5x46.0＝3013.0 上面　　　Ａｈ＝76.8x55.4＝4254.7 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1613 側面　　　　　Ｌsop＝1.59√Ａｖ≒873 背面　　　　　Ｌssl＝1.59√Ａｖ≒1069 上面　Ｈｓ＝1343 正面　＝　538 側面　＝　300 背面　＝　356 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 ※３ 空気層 25以上 れんが等 ※ α ※ β Lsop＝1,613 481 873 356 1,069 ｻｲﾄﾞﾄﾞｱ 275以上 ※２ 550 660 840 1,500 れんが等 空気層 ※３ 25以上 ※ α ※ β Lsop＝1,613 356 1,069 678 356 ※ β 873 ※ α ｻｲﾄﾞﾄﾞｱ 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 840 660 1,500 400 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 平行設置　平面図 れんが積み（遮熱板等）一例 ※　サイドドアは上下開閉式です。 壁面との距離に留意ください。 '22 04 01 平行設置　平面図 平行設置　正面図 平行設置　側面図 25以上 空気層※３ コーナー設置　平面図 275以上 ※２ ※ β ※ α 遮熱板 ※ ４ Lssl＝873 768 Lssl＝873 2,460 遮熱板の幅 Lsop＝1,613 Lssl＝1,069 554 690 655 1,683 遮熱板の高さ ストーブ等可燃物燃焼部分 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 Hs＝1,343 481 356 460 ※ α 遮熱板 ※ ４ ※ α 768 Lsop＝1,613 1,069 554 873 873 ※ β 1,731 遮熱板の幅 25以上 空気層※ ３ Lsop＝1,613 ※ β 873 356 678 356 1,069 1,731 遮熱板の幅 25以上 空気層 873 25以上 空気層 ※ ３ 2,460 遮熱板の幅 ※ ４ 遮熱板 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 遮熱板 ※ ４ 815 356 481 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 コーナー設置　平面図 れんが積み（遮熱板等）一例 1,450 ※２ 275以上
