ハースストーン SYOUNINZU KOKUJI225 MANSFIELD8013_220401
技術資料

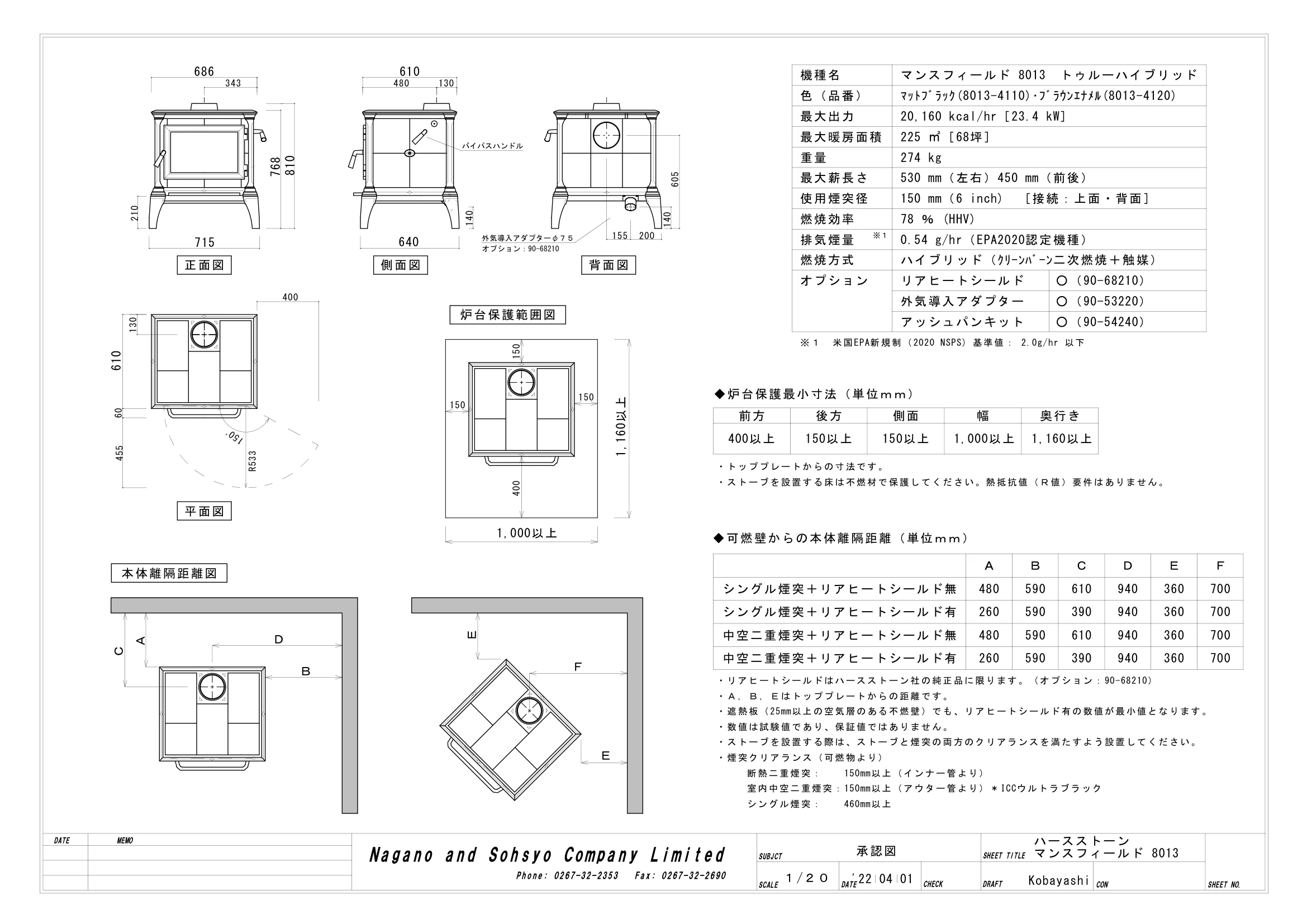

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 前方 後方 側面 幅 奥行き 側面図 背面図 機種名 色（品番） ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 正面図 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 マンスフィールド 8013　トゥルーハイブリッド ﾏｯﾄﾌﾞﾗｯｸ(8013-4110)･ﾌﾞﾗｳﾝｴﾅﾒﾙ(8013-4120) 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 150 mm（6 inch)　［接続：上面・背面］ 燃焼効率 燃焼方式 排気煙量 ※１ オプション リアヒートシールド 外気導入アダプター ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） 20,160 kcal/hr［23.4 kW］ 225 ㎡［68坪］ 530 mm（左右）450 mm（前後） 78 ％ (HHV) 0.54 g/hr（EPA2020認定機種） ○（90-68210） ○（90-53220） ○（90-54240） アッシュパンキット ・リアヒートシールドはハースストーン社の純正品に限ります。（オプション：90-68210） ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 断熱二重煙突：　　150mm以上（インナー管より） 686 610 640 715 130 480 343 210 140 200 155 810 768 バイパスハンドル 140 平面図 610 150ﾟ R533 400 130 60 455 マンスフィールド 8013 605 炉台保護範囲図 本体離隔距離図 ＡＣＢＤＥＥＦ オプション：90-68210 外気導入アダプターφ７５ ◆可燃壁からの本体離隔距離（単位ｍｍ） Ａ 480 260 480 590 590 590 590 ＣＡＢＤＥＦ 610 390 610 940 940 940 940 360 360 360 360 シングル煙突＋リアヒートシールド無 シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド無 中空二重煙突＋リアヒートシールド有 700 700 700 700 ・数値は試験値であり、保証値ではありません。 400 150 150 150 1,000以上 1,160以上 150以上 150以上 1,000以上 1,160以上 260 390 '22 04 01 274 kg SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） ※投影面積はアッシュリップを含む Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ハースストーン 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） 59.0 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 64.0 58.5 正面/背面 Ａｖ＝59.0x64.0＝3776.0 側面　　　Ａｖ＝59.0x58.5＝3451.5 上面　　　Ａｈ＝68.6x67.0＝4596.2 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1475 側面　　　　　Ｌsop＝1.59√Ａｖ≒934 背面　　　　　Ｌssl＝1.59√Ａｖ≒977 正面　＝　492 側面　＝　312 背面　＝　326 上面　Ｈｓ＝1390 マンスフィールド 8013 ※３ 空気層 25以上 れんが等 Lsop＝1,475 326 456 ※ α 934 977 ※ β れんが積み（遮熱板等）一例 平行設置　平面図 '22 04 01 ※ ４ 遮熱板 遮熱板の幅 遮熱板 ※ ４ 326 977 456 ※ α 610 Lsop＝1,475 686 ※ β 25以上 空気層 ※ ３ 2,480 326 326 977 660 934 934 ※ α ※ β Lsop＝1,475 25以上 空気層※ ３ 25以上 空気層 1,762 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 平行設置　正面図 平行設置　側面図 25以上 空気層※３ 遮熱板の幅 遮熱板 ※ ４ 590 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 810 640 686 Lssl＝934 Lssl＝934 2,480 遮熱板 ※ ４ Hs＝1,390 275以上 ※２ ※ α 326 456 585 Lssl＝977 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 ※ β 1,710 遮熱板の高さ Lsop＝1,475 670 平行設置　平面図 コーナー設置　平面図 934 934 1,762 遮熱板の幅 遮熱板の幅 1,300 650 275以上 ※２ 307 コーナー設置　平面図 れんが積み（遮熱板等）一例 れんが等 Lsop＝1,498 977 660 326 326 ※ α ※ β 400 ※２ 275以上 空気層 25以上 ※３ 934 1,500 ストーブ等可燃物燃焼部分 一点鎖線の範囲内
