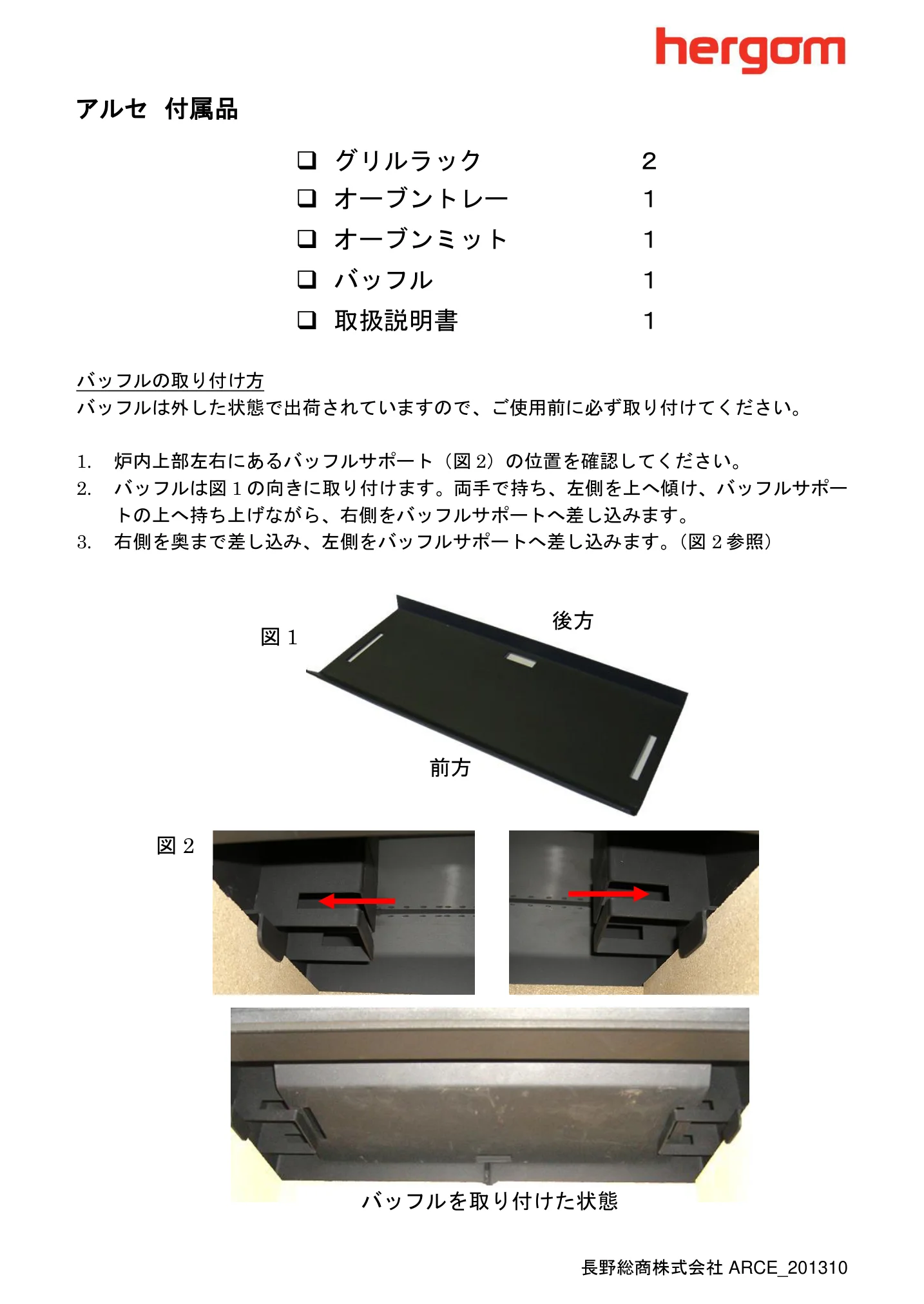

長野総商株式会社ARCE_201310 アルセ 付属品  グリルラック ２  オーブントレー １  オーブンミット １  バッフル １  取扱説明書 １ バッフルの取り付け方 バッフルは外した状態で出荷されていますので、ご使用前に必ず取り付けてください。 1. 炉内上部左右にあるバッフルサポート（図2）の位置を確認してください。 2. バッフルは図1 の向きに取り付けます。両手で持ち、左側を上へ傾け、バッフルサポー トの上へ持ち上げながら、右側をバッフルサポートへ差し込みます。 3. 右側を奥まで差し込み、左側をバッフルサポートへ差し込みます。（図2 参照） 前方 後方 図2 図1 バッフルを取り付けた状態
