エルゴン ARCE
設置計画資料

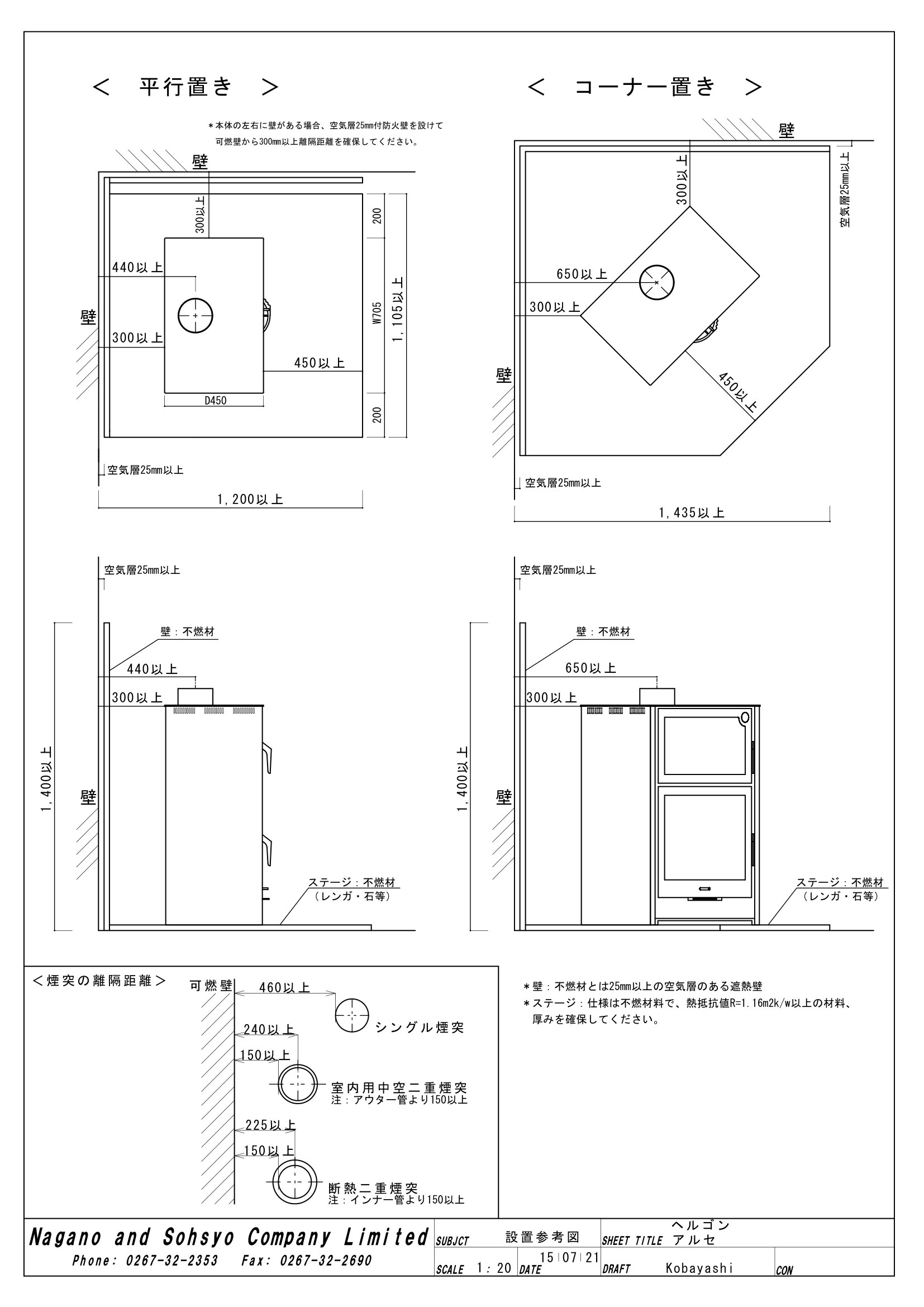

ステージ：不燃材 （レンガ・石等） Phone: 0267-32-2353 Fax: 0267-32-2690 CON SUBJCT SHEET TITLE DRAFT SCALE DATE : Nagano and Sohsyo Company Limited 設置参考図 20 1 Kobayashi ヘルゴン アルセ 15 07 21 ＜　平行置き　＞ ＜　コーナー置き　＞ 壁 300以上 D450 450以上 440以上 300以上 壁 ＊本体の左右に壁がある場合、空気層25mm付防火壁を設けて 可燃壁から300mm以上離隔距離を確保してください。 200 200 W705 空気層25mm以上 1,200以上 1,105以上 450以上 300以上 300以上 空気層25mm以上 壁 空気層25mm以上 1,435以上 壁 650以上 300以上 300以上 壁：不燃材 壁 壁：不燃材 440以上 壁 1,400以上 1,400以上 空気層25mm以上 空気層25mm以上 650以上 ステージ：不燃材 （レンガ・石等） ＜煙突の離隔距離＞ 460以上 シングル煙突 240以上 150以上 注：アウター管より150以上 室内用中空二重煙突 150以上 225以上 断熱二重煙突 注：インナー管より150以上 可燃壁 厚みを確保してください。 ＊壁：不燃材とは25mm以上の空気層のある遮熱壁 ＊ステージ：仕様は不燃材料で、熱抵抗値R=1.16m2k/w以上の材料、
