エルゴン E30 CLEARANCE KIJUN
技術資料

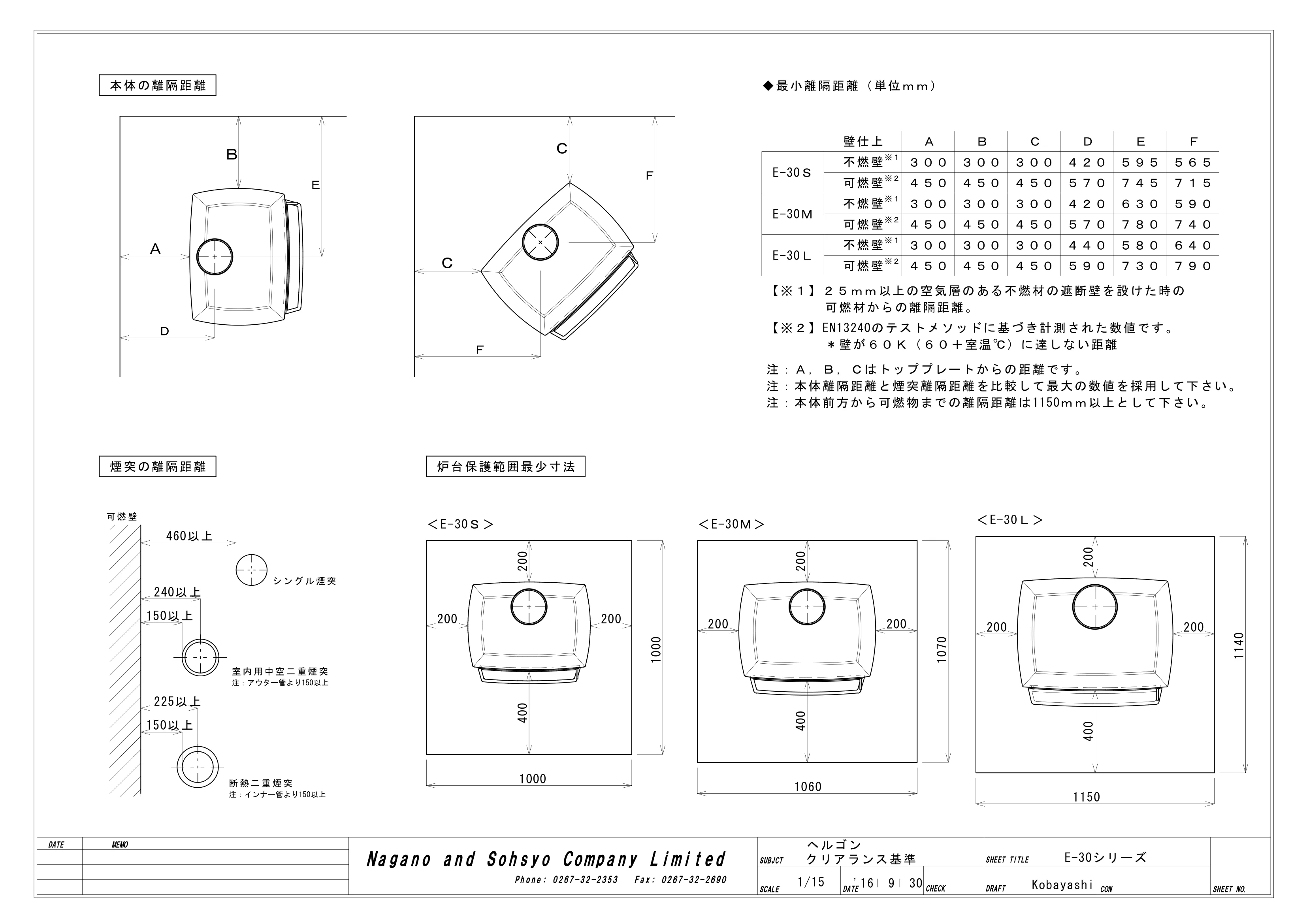

DATE DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 クリアランス基準 ヘルゴン Kobayashi 1/15 ＦＦ 本体の離隔距離 煙突の離隔距離 可燃壁 460以上 シングル煙突 150以上 240以上 室内用中空二重煙突 150以上 225以上 断熱二重煙突 注：アウター管より150以上 注：インナー管より150以上 E-30シリーズ ＢＥＣＣＡＤ ◆最小離隔距離（単位ｍｍ） 壁仕上 ＣＥＤＡＢＦ 【※１】２５ｍｍ以上の空気層のある不燃材の遮断壁を設けた時の 可燃材からの離隔距離。 200 200 1000 200 400 1000 炉台保護範囲最少寸法 1060 1070 1150 ＜E-30Ｓ＞ ＜E-30Ｍ＞ ＜E-30Ｌ＞ 1140 200 200 200 200 200 200 400 400 '16　9　30 不燃壁 ※１ ３００ ３００ ３００ ４２０ ５９５ ５６５ 可燃壁 ４５０ ４５０ ４５０ ５７０ ７４５ ７１５ 不燃壁 ※１ ３００ ３００ ３００ ４２０ ６３０ ５９０ 可燃壁 ４５０ ４５０ ４５０ ５７０ ７４０ 不燃壁 ※１ ３００ ３００ ３００ ４４０ ５８０ ６４０ 可燃壁 ４５０ ４５０ ４５０ ５９０ ７３０ ７９０ 注：Ａ，Ｂ，Ｃはトッププレートからの距離です。 注：本体離隔距離と煙突離隔距離を比較して最大の数値を採用して下さい。 ※２ ※２ ※２ E-30Ｓ E-30Ｍ E-30Ｌ 【※２】EN13240のテストメソッドに基づき計測された数値です。 ＊壁が６０Ｋ（６０＋室温℃）に達しない距離 注：本体前方から可燃物までの離隔距離は1150ｍｍ以上として下さい。 ７８０
