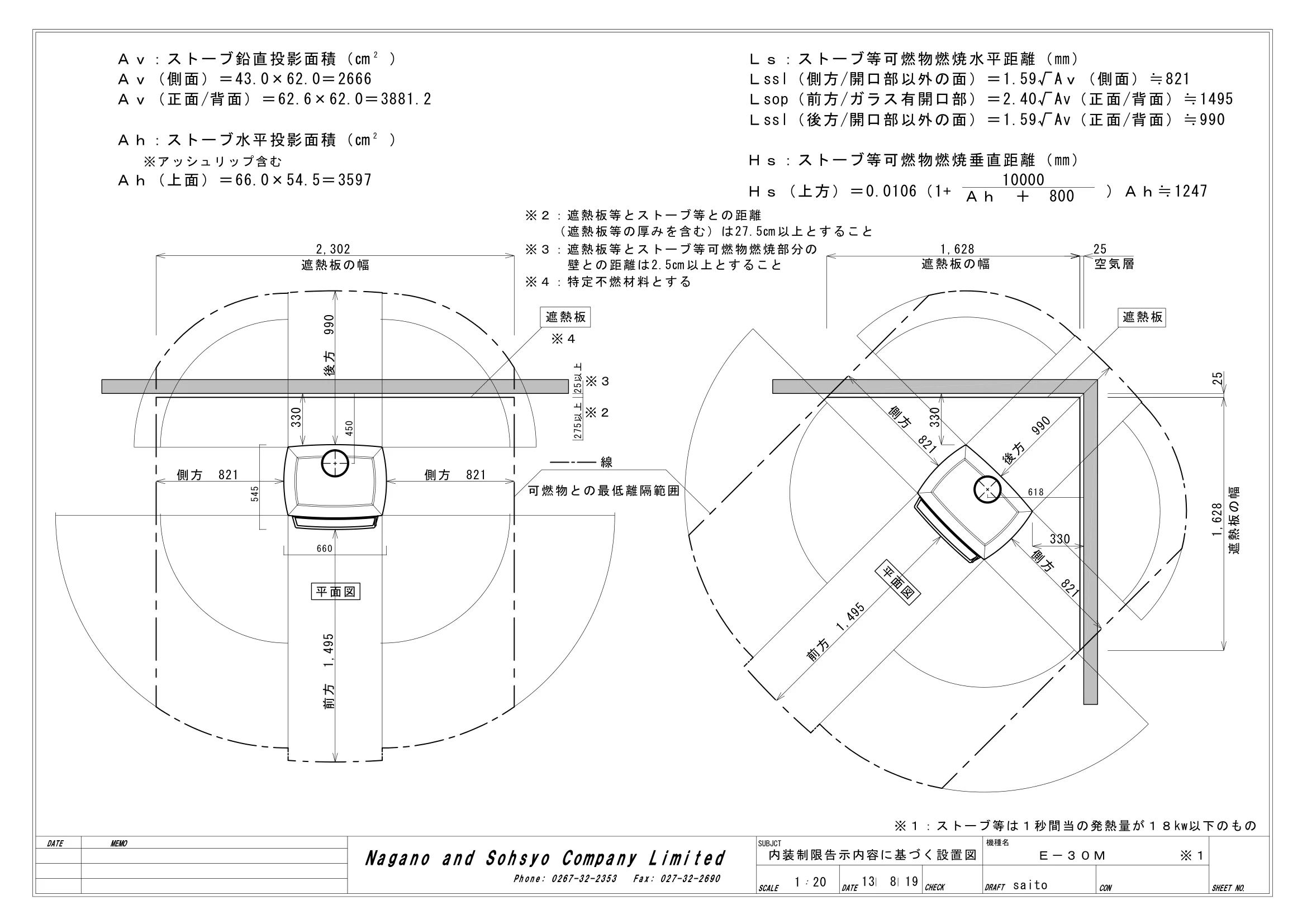

エルゴン E30M NAISOU
平面図

SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 saito 1 20 SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含む 遮熱板の幅 遮熱板 空気層 25 線 遮熱板 275以上 25以上 ※３ ※２ （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※２：遮熱板等とストーブ等との距離 ※４：特定不燃材料とする ※４ 25 遮熱板の幅 平面図 平面図 13 8 19 Ｅ－３０Ｍ Ａｖ（側面）＝43.0×62.0＝2666 Ａｖ（正面/背面）＝62.6×62.0＝3881.2 Ａｈ（上面）＝66.0×54.5＝3597 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒821 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1495 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒990 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1247 330 後方　990 前方　1,495 側方　821 側方　821 450 545 660 前方　1,495 330 330 側方　821 側方　821 後方　990 618 遮熱板の幅 2,302 1,628 1,628 可燃物との最低離隔範囲
