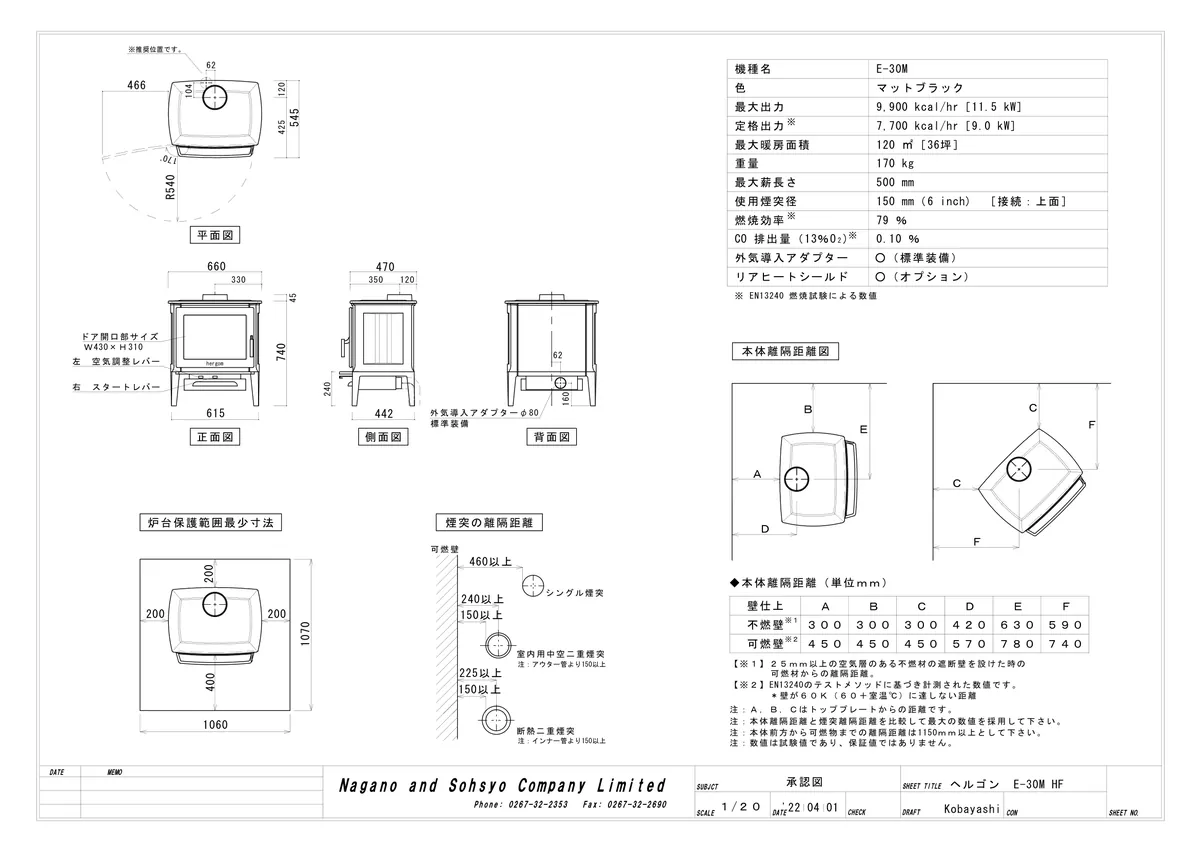

エルゴン E30M（2022年版）
承認図

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 機種名 最大出力 色 E-30M マットブラック 9,900 kcal/hr［11.5 kW］ 使用煙突径 最大暖房面積 重量 最大薪長さ 燃焼効率 150 mm（6 inch)　［接続：上面］ 120 ㎡［36坪］ 170 kg 500 mm 定格出力 7,700 kcal/hr［9.0 kW］ リアヒートシールド ○（オプション） 外気導入アダプター ○（標準装備） 2 CO 排出量（13％O ) 0.10 ％ 79 ％ ※※※ ※ EN13240 燃焼試験による数値 承認図 ヘルゴン　E-30M HF Kobayashi 側面図 背面図 可燃壁 400 標準装備 外気導入アダプターφ80 470 442 １/２０ 120 350 62 160 240 200 200 1070 200 1060 460以上 シングル煙突 室内用中空二重煙突 注：アウター管より150以上 断熱二重煙突 注：インナー管より150以上 225以上 150以上 240以上 150以上 hergom 正面図 平面図 ドア開口部サイズ 左　空気調整レバー 右　スタートレバー Ｗ430× Ｈ310 R540 545 660 740 615 62 104 330 120 425 170ﾟ ※推奨位置です。 466 炉台保護範囲最少寸法 煙突の離隔距離 45 不燃壁 ※１ ３００ ３００ ３００ ４２０ ６３０ ５９０ 可燃壁 ４５０ ４５０ ４５０ ５７０ ７４０ ※２ ７８０ 壁仕上 ＣＥＤＡＢＦ 可燃材からの離隔距離。 【※ １】２５ｍｍ以上の空気層のある不燃材の遮断壁を設けた時の 【※ ２】EN13240のテストメソッドに基づき計測された数値です。 ＊壁が６０Ｋ（６０＋室温℃）に達しない距離 注：Ａ，Ｂ，Ｃはトッププレートからの距離です。 注：本体離隔距離と煙突離隔距離を比較して最大の数値を採用して下さい。 注：本体前方から可燃物までの離隔距離は1150ｍｍ以上として下さい。 ＥＤＦＣＢＡＣＦ 本体離隔距離図 ◆本体離隔距離（単位ｍｍ） 注：数値は試験値であり、保証値ではありません。 '22 04 01
