エルゴン E30S
内装制限

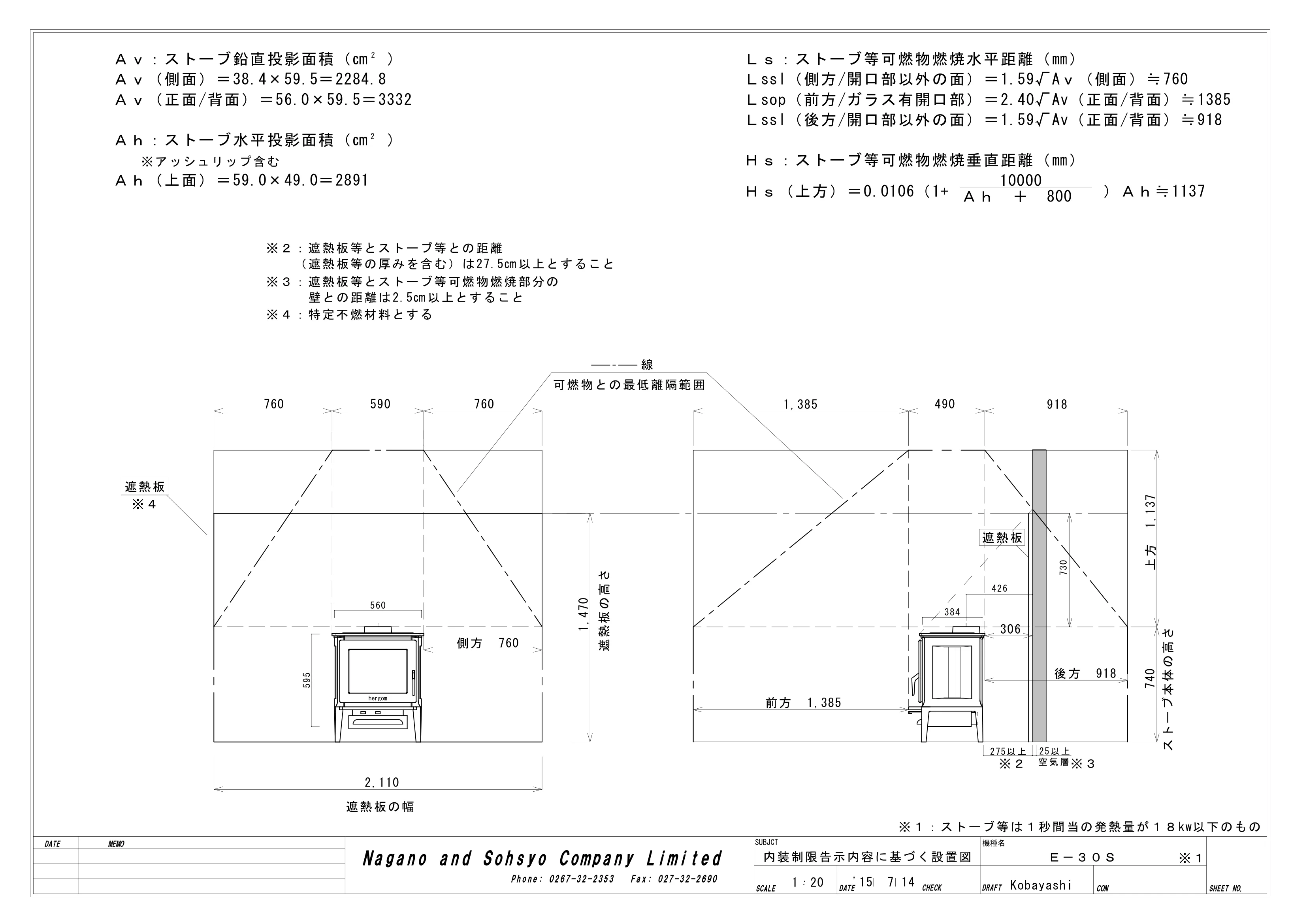

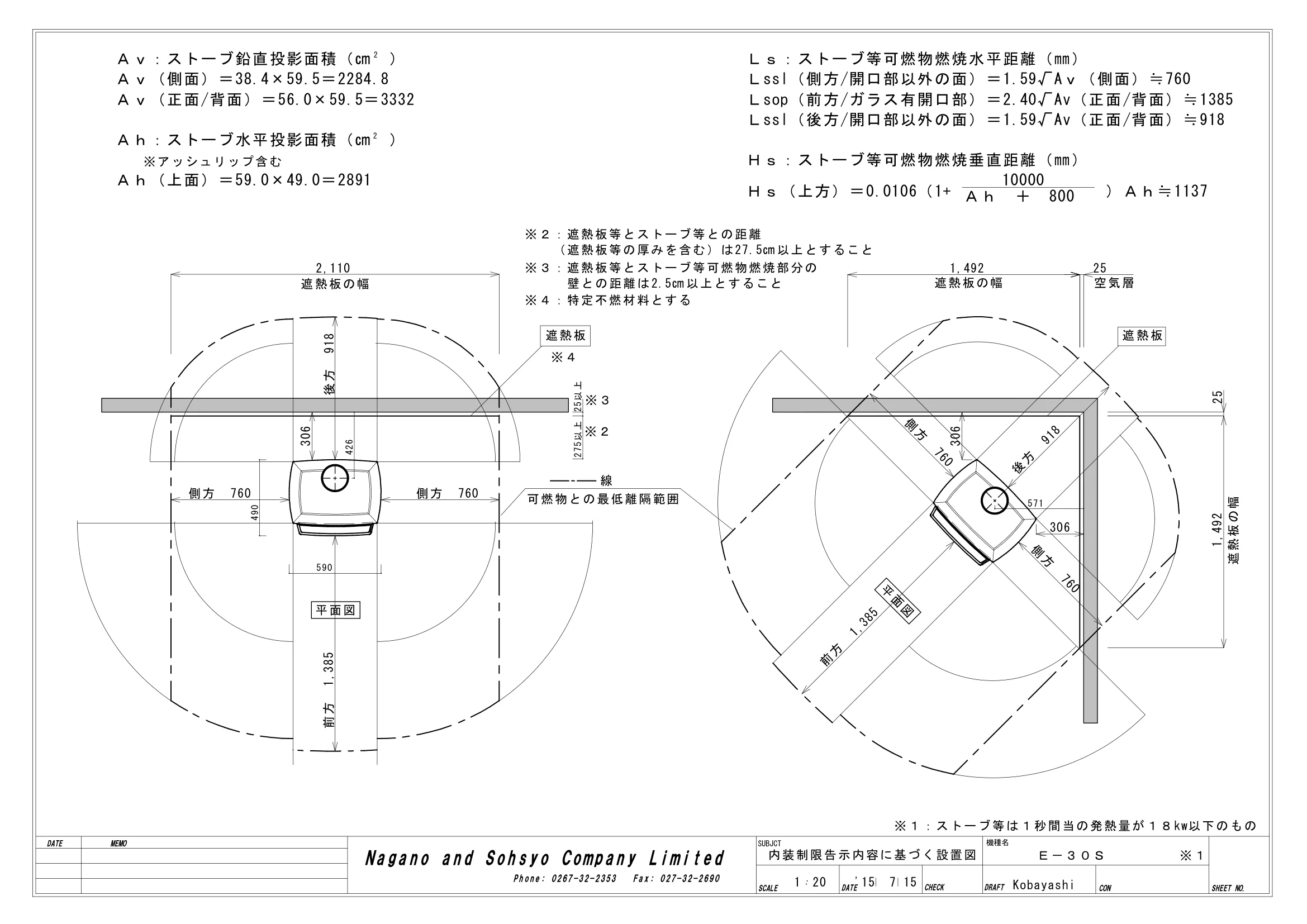

SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 1 20 SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの Ｅ－３０Ｓ '15 7 15 Kobayashi Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含む Ａｖ（側面）＝38.4×59.5＝2284.8 Ａｖ（正面/背面）＝56.0×59.5＝3332 Ａｈ（上面）＝59.0×49.0＝2891 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒760 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1385 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒918 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1137 遮熱板 空気層 25 線 遮熱板 275以上 25以上 ※３ ※２ （遮熱板等の厚みを含む）は27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※ ２：遮熱板等とストーブ等との距離 ※ ４：特定不燃材料とする ※４ 25 平面図 平面図 遮熱板の幅 後方　918 426 590 490 側方　760 側方　760 306 前方　1,385 2,110 後方　918 571 前方　1,385 側方　760 306 側方　760 306 1,492 遮熱板の幅 1,492 遮熱板の幅 可燃物との最低離隔範囲 SHEET NO. DATE MEMO SCALE DATE CHECK : DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 027-32-2690 1 20 遮熱板の幅 （遮熱板等の厚みを含む）は27.5㎝以上とすること ※３：遮熱板等とストーブ等可燃物燃焼部分の 壁との距離は2.5㎝以上とすること ※２：遮熱板等とストーブ等との距離 ※４：特定不燃材料とする ※２ 空気層 25以上 ※３ SUBJCT 内装制限告示内容に基づく設置図 機種名 ※１ ※１：ストーブ等は１秒間当の発熱量が１８kw以下のもの Ａｖ：ストーブ鉛直投影面積（㎝　） Ａｈ：ストーブ水平投影面積（㎝　） 2 2 Ｌｓ：ストーブ等可燃物燃焼水平距離（㎜） Ｈｓ：ストーブ等可燃物燃焼垂直距離（㎜） Ａｈ　＋　800 10000 ※アッシュリップ含む 遮熱板 ※４ 275以上 遮熱板の高さ Ｅ－３０Ｓ Kobayashi '15 7 14 hergom 595 560 Ａｖ（側面）＝38.4×59.5＝2284.8 Ａｖ（正面/背面）＝56.0×59.5＝3332 Ａｈ（上面）＝59.0×49.0＝2891 Ｌssl（側方/開口部以外の面）＝1.59√Aｖ（側面）≒760 Ｌsop（前方/ガラス有開口部）＝2.40√Av（正面/背面）≒1385 Ｌssl（後方/開口部以外の面）＝1.59√Av（正面/背面）≒918 Ｈｓ（上方）＝0.0106（1+　　　　　　　　　）Ａｈ≒1137 側方　760 2,110 遮熱板 ストーブ本体の高さ 後方　918 740 306 前方　1,385 上方　1,137 384 426 590 490 1,385 918 線 可燃物との最低離隔範囲 730 1,470 760 760
