HETA（ヒタ） ECLIPSE STONEOVEN
図面

1ページの技術資料

この資料について

メーカー: HETA（ヒタ）
機種: ECLIPSE STONEOVEN
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

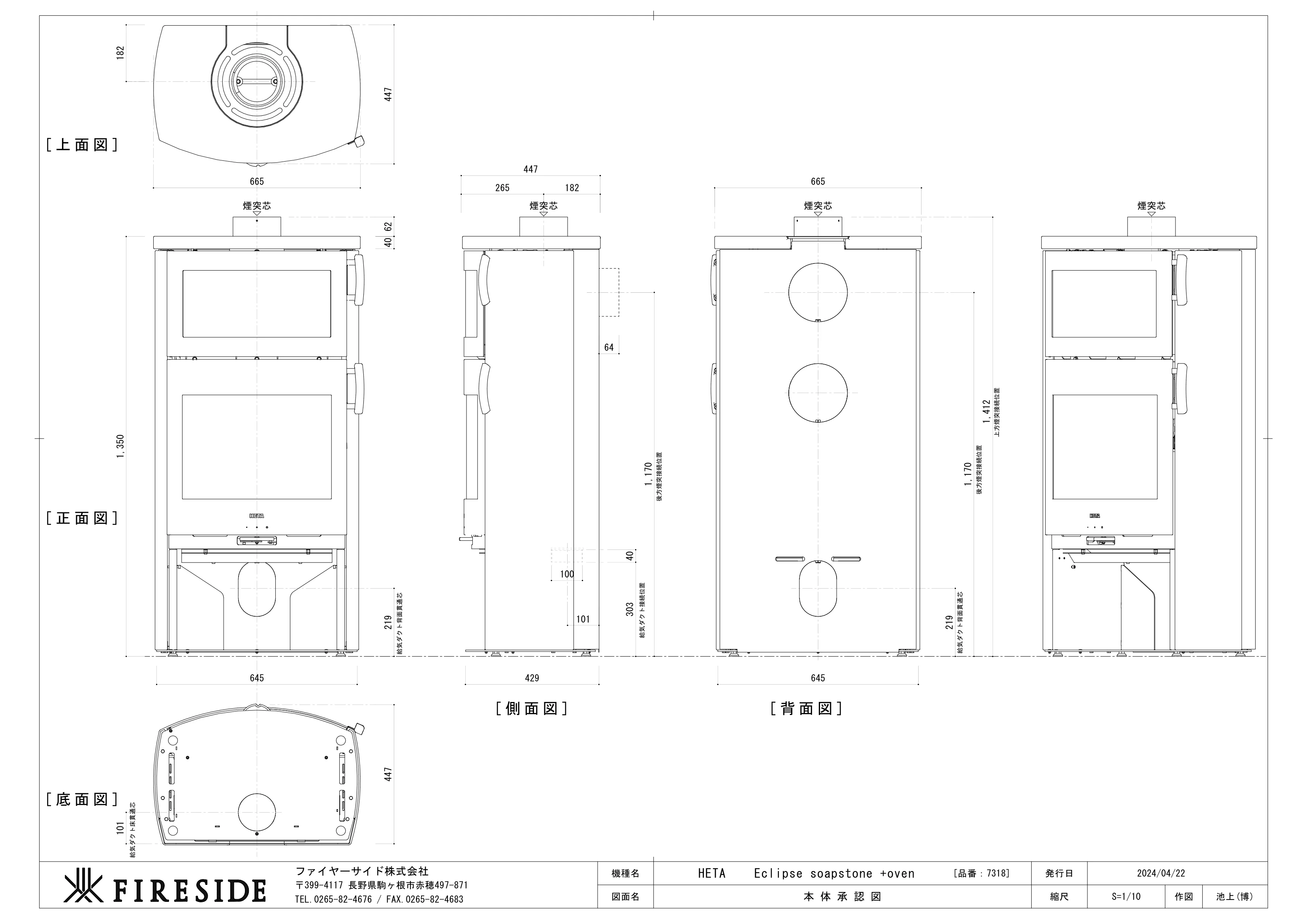

ファイヤーサイド株式会社機種名発行日 2024/04/22 〒399-4117 長野県駒ヶ根市赤穂497-871 図面名縮尺 S=1/10 本体承認図 TEL.0265-82-4676 / FAX.0265-82-4683 作図池上(博) [品番：7318] ［上面図］［正面図］［底面図］煙突芯 62 665 447 182 1,350 219 645 101 447 給気ダクト背面貫通芯給気ダクト床貫通芯 40 64 1,170 265 182 447 煙突芯 100 40 303 給気ダクト接続位置後方煙突接続位置［側面図］ 1,170 665 煙突芯 219 後方煙突接続位置給気ダクト背面貫通芯［背面図］ 1,412 上方煙突接続位置煙突芯 HETA　　Eclipse soapstone +oven 101 429 645
