HETA（ヒタ） INSPIRE DOOR（2016年版）
取扱説明書

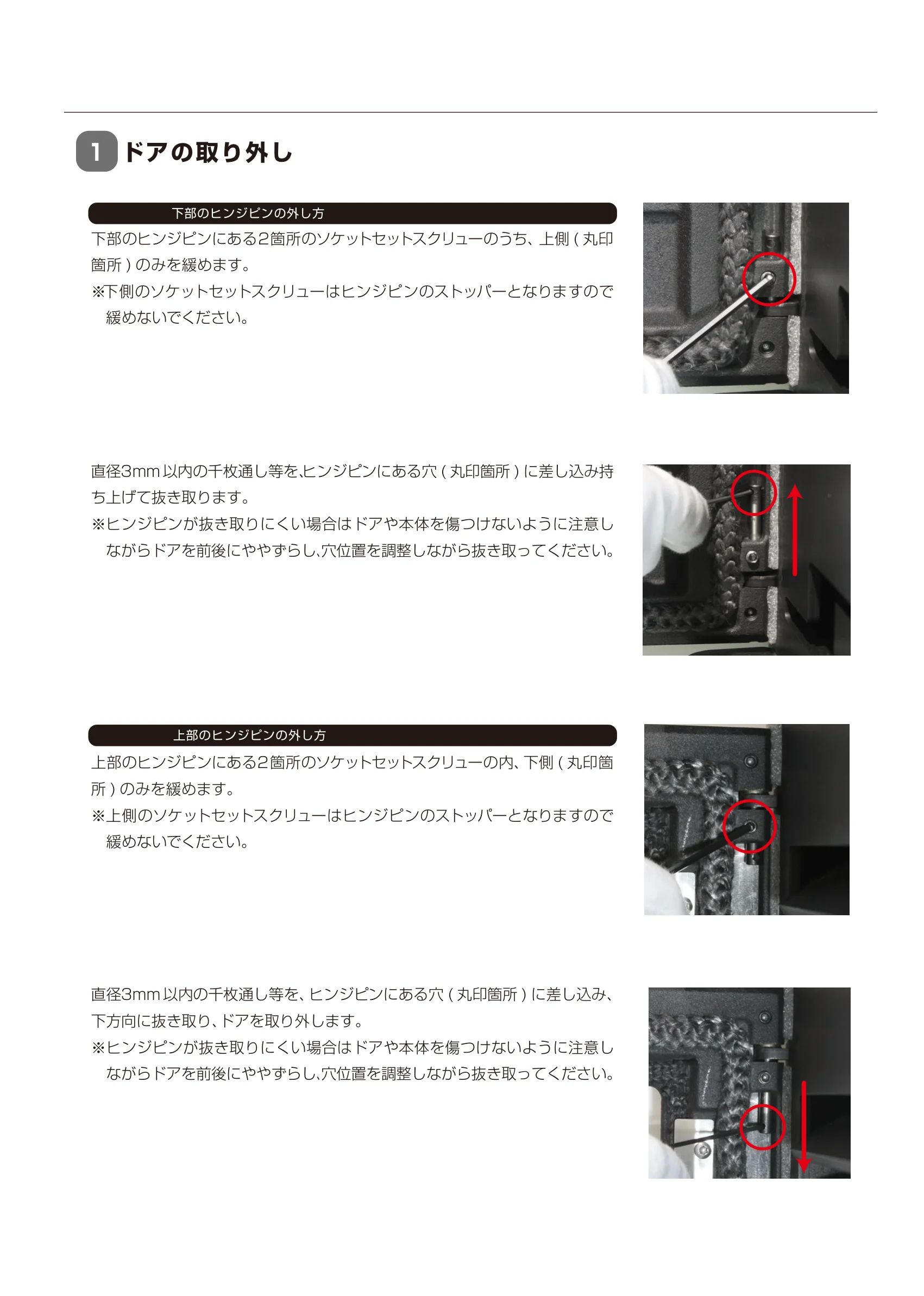

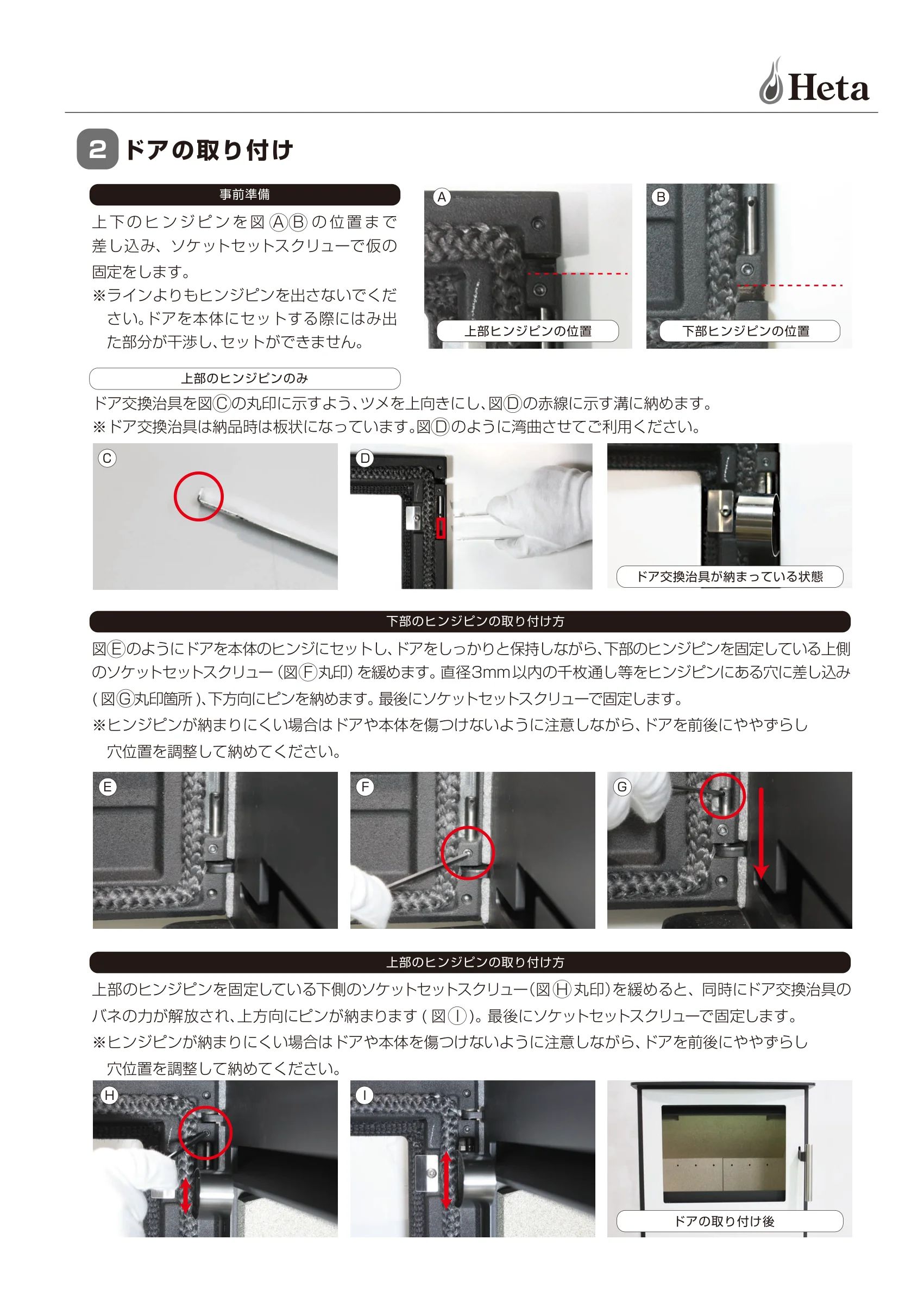

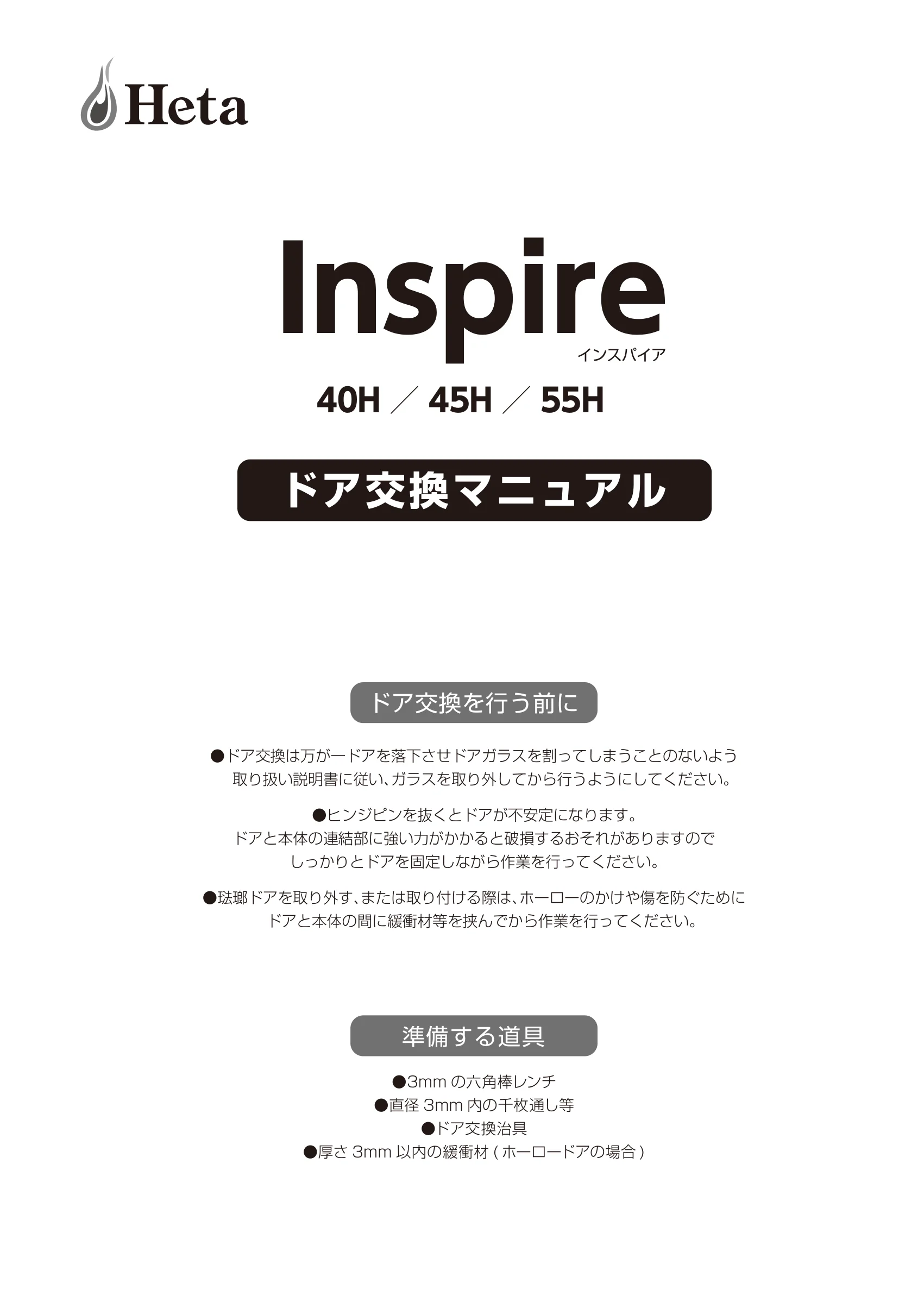

インスパイア ドア交換マニュアル ドア交換を行う前に ●ヒンジピンを抜くとドアが不安定になります。 ドアと本体の連結部に強い力がかかると破損するおそれがありますので しっかりとドアを固定しながら作業を行ってください。 ●ドア交換は万が一ドアを落下させドアガラスを割ってしまうことのないよう 取り扱い説明書に従い、ガラスを取り外してから行うようにしてください。 ●琺瑯ドアを取り外す、または取り付ける際は、ホーローのかけや傷を防ぐために ドアと本体の間に緩衝材等を挟んでから作業を行ってください。 準備する道具 ●3mm の六角棒レンチ ●直径3mm 内の千枚通し等 ●ドア交換治具 ●厚さ3mm 以内の緩衝材( ホーロードアの場合) Inspire 40H ／45H ／55H ドアの取り外し １ 下部のヒンジピンにある2箇所のソケットセットスクリューのうち、上側( 丸印 箇所) のみを緩めます。 ※下側のソケットセットスクリューはヒンジピンのストッパーとなりますので 緩めないでください。 直径3mm 以内の千枚通し等を、ヒンジピンにある穴( 丸印箇所) に差し込み持 ち上げて抜き取ります。 ※ヒンジピンが抜き取りにくい場合はドアや本体を傷つけないように注意し ながらドアを前後にややずらし、穴位置を調整しながら抜き取ってください。 上部のヒンジピンにある2箇所のソケットセットスクリューの内、下側( 丸印箇 所) のみを緩めます。 ※上側のソケットセットスクリューはヒンジピンのストッパーとなりますので 緩めないでください。 直径3mm 以内の千枚通し等を、ヒンジピンにある穴( 丸印箇所) に差し込み、 下方向に抜き取り、ドアを取り外します。 ※ヒンジピンが抜き取りにくい場合はドアや本体を傷つけないように注意し ながらドアを前後にややずらし、穴位置を調整しながら抜き取ってください。 下部のヒンジピンの外し方 上部のヒンジピンの外し方 ドアの取り付け 2 上下のヒンジピンを図A B の位置まで 差し込み、ソケットセットスクリューで仮の 固定をします。 ※ラインよりもヒンジピンを出さないでくだ さい。ドアを本体にセットする際にはみ出 た部分が干渉し、セットができません。 ドア交換治具を図C の丸印に示すよう、ツメを上向きにし、図D の赤線に示す溝に納めます。 ※ドア交換治具は納品時は板状になっています。図D のように湾曲させてご利用ください。 図E のようにドアを本体のヒンジにセットし、ドアをしっかりと保持しながら、下部のヒンジピンを固定している上側 のソケットセットスクリュー（図F 丸印）を緩めます。 直径3mm以内の千枚通し等をヒンジピンにある穴に差し込み ( 図G 丸印箇所)、下方向にピンを納めます。 最後にソケットセットスクリューで固定します。 ※ヒンジピンが納まりにくい場合はドアや本体を傷つけないように注意しながら、ドアを前後にややずらし 穴位置を調整して納めてください。 上部のヒンジピンを固定している下側のソケットセットスクリュー（図H 丸印）を緩めると、同時にドア交換治具の バネの力が解放され、上方向にピンが納まります( 図I )。 最後にソケットセットスクリューで固定します。 ※ヒンジピンが納まりにくい場合はドアや本体を傷つけないように注意しながら、ドアを前後にややずらし 穴位置を調整して納めてください。 事前準備 上部のヒンジピンのみ 下部のヒンジピンの取り付け方 上部のヒンジピンの取り付け方 DABEFG 下部ヒンジピンの位置 上部ヒンジピンの位置 ドア交換治具が納まっている状態 HIC ドアの取り付け後 長野本社 〒399-4117 長野県駒ヶ根市赤穂497-871 http://www.firesidestove.com TEL：0265-82-4676(代）FAX：0265-82-4683 東京営業所 〒180-0003 東京都武蔵野市吉祥寺南町1-1-5　丹野ビル4階 TEL：0422-70-3415(代）FAX：0422-70-3416 ヒタ日本総代理店 CHU-2016.09. ①
