TECHNICAL DOCUMENT
HETA インスパイア55H
HETA インスパイア55H
設置計画資料
本体図・離隔距離・床の保護範囲・煙突離隔・遮熱板寸法
この資料について
HETA（ヒタ）インスパイア55H（型番 #5510）の設置計画資料です。ファイヤーサイド株式会社（輸入元）が作成した正規の技術資料で、本体の寸法図と設置に必要な離隔距離が記載されています。

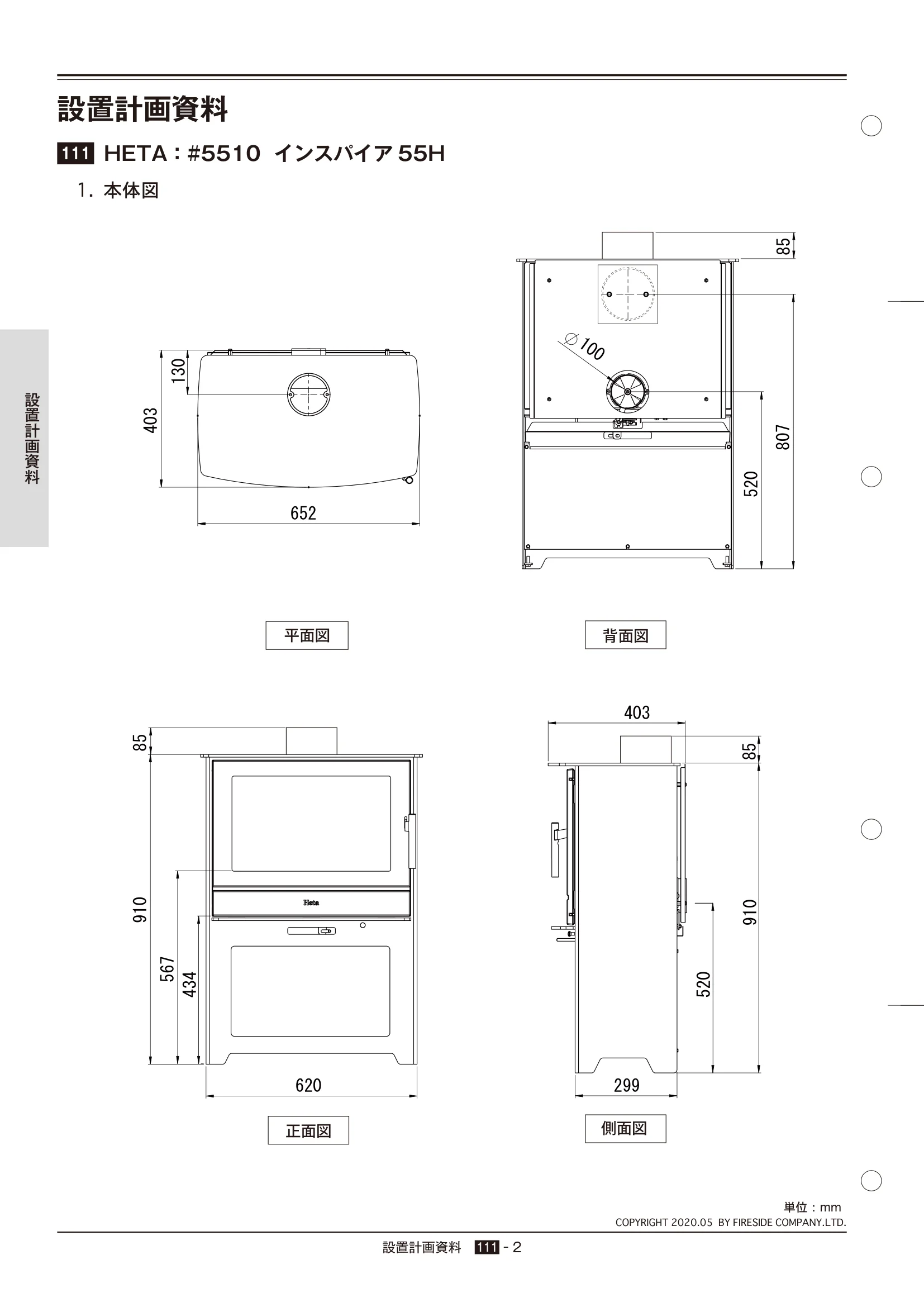

1. 本体図（正面・平面・背面・側面）
インスパイア55Hの4方向からの寸法図です。設置スペースの確認、炉台・炉壁の設計にお使いください。
| 方向 | 幅 | 高さ | 奥行 |
|---|---|---|---|
| 正面 | 567 | 910 | — |
| 側面 | — | 807 | 520 |
| 平面 | 620 | — | 434 |

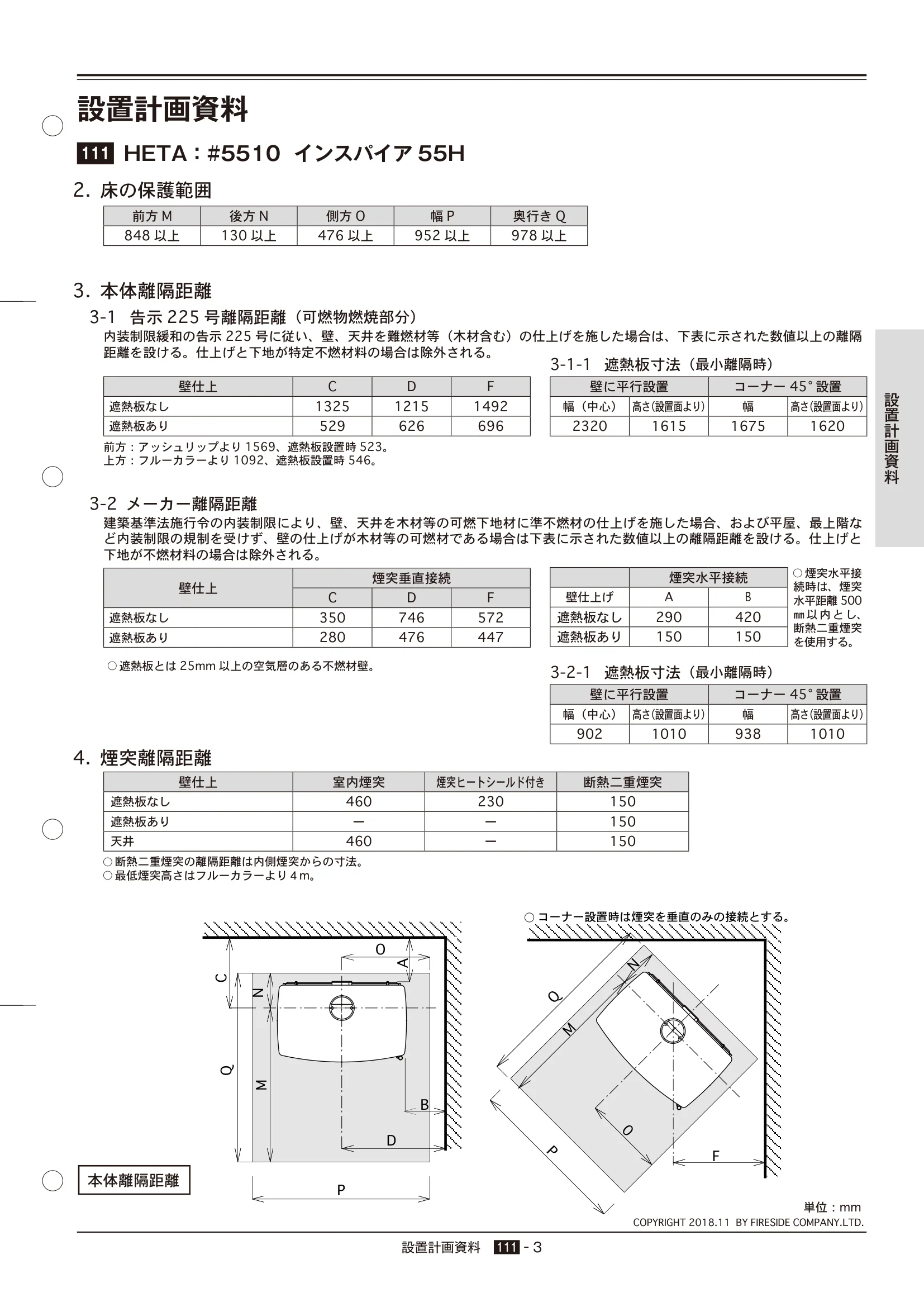

2. 床の保護範囲
炉台に必要な最小寸法です。
| 前方 M | 後方 N | 側方 O | 幅 P | 奥行き Q |
|---|---|---|---|---|
| 848以上 | 130以上 | 476以上 | 952以上 | 978以上 |
3. 本体離隔距離
3-1. 告示225号離隔距離（可燃物燃焼部分）
内装制限緩和の告示225号に従い、壁・天井を難燃材等（木材含む）の仕上げを施した場合の離隔距離。仕上げと下地が特定不燃材料の場合は除外。
| 壁仕上 | C（背面） | D | F |
|---|---|---|---|
| 遮熱板なし | 1,325 | 1,215 | 1,492 |
| 遮熱板あり | 529 | 626 | 696 |
前方：アッシュリップより1,569mm（遮熱板設置時 523mm）。上方：フルーカラーより1,092mm（遮熱板設置時 546mm）。
3-2. メーカー離隔距離
壁の仕上げが木材等の可燃材である場合（平屋・最上階など内装制限の規制を受けない場合を含む）の離隔距離。仕上げと下地が不燃材料の場合は除外。
| 壁仕上 | C（背面） | D | F |
|---|---|---|---|
| 遮熱板なし | 350 | 746 | 572 |
| 遮熱板あり | 280 | 476 | 447 |
煙突水平接続時の壁離隔（mm）
| 壁仕上 | A | B |
|---|---|---|
| 遮熱板なし | 290 | 420 |
| 遮熱板あり | 150 | 150 |
4. 煙突離隔距離
| 壁仕上 | 室内煙突 | 煙突ヒートシールド付き | 断熱二重煙突 |
|---|---|---|---|
| 遮熱板なし | 460 | 230 | 150 |
| 遮熱板あり | — | — | 150 |
| 天井 | 460 | — | 150 |
断熱二重煙突の離隔距離は内側煙突からの寸法。最低煙突高さはフルーカラーより4m。
コーナー設置時は煙突を垂直のみの接続とする。
遮熱板寸法（最小離隔時）
告示225号（3-1-1）
| 幅（中心） | 高さ（設置面より） | |
|---|---|---|
| 壁に平行設置 | 2,320 | 1,615 |
| コーナー45°設置 | 1,675 | 1,620 |
メーカー離隔（3-2-1）
| 幅（中心） | 高さ（設置面より） | |
|---|---|---|
| 壁に平行設置 | 902 | 1,010 |
| コーナー45°設置 | 938 | 1,010 |
遮熱板とは25mm以上の空気層のある不燃材壁。
煙突水平接続時は、煙突水平距離500mm以内とし、断熱二重煙突を使用する。
