HETA（ヒタ） LOGI（2025年版）
取扱説明書

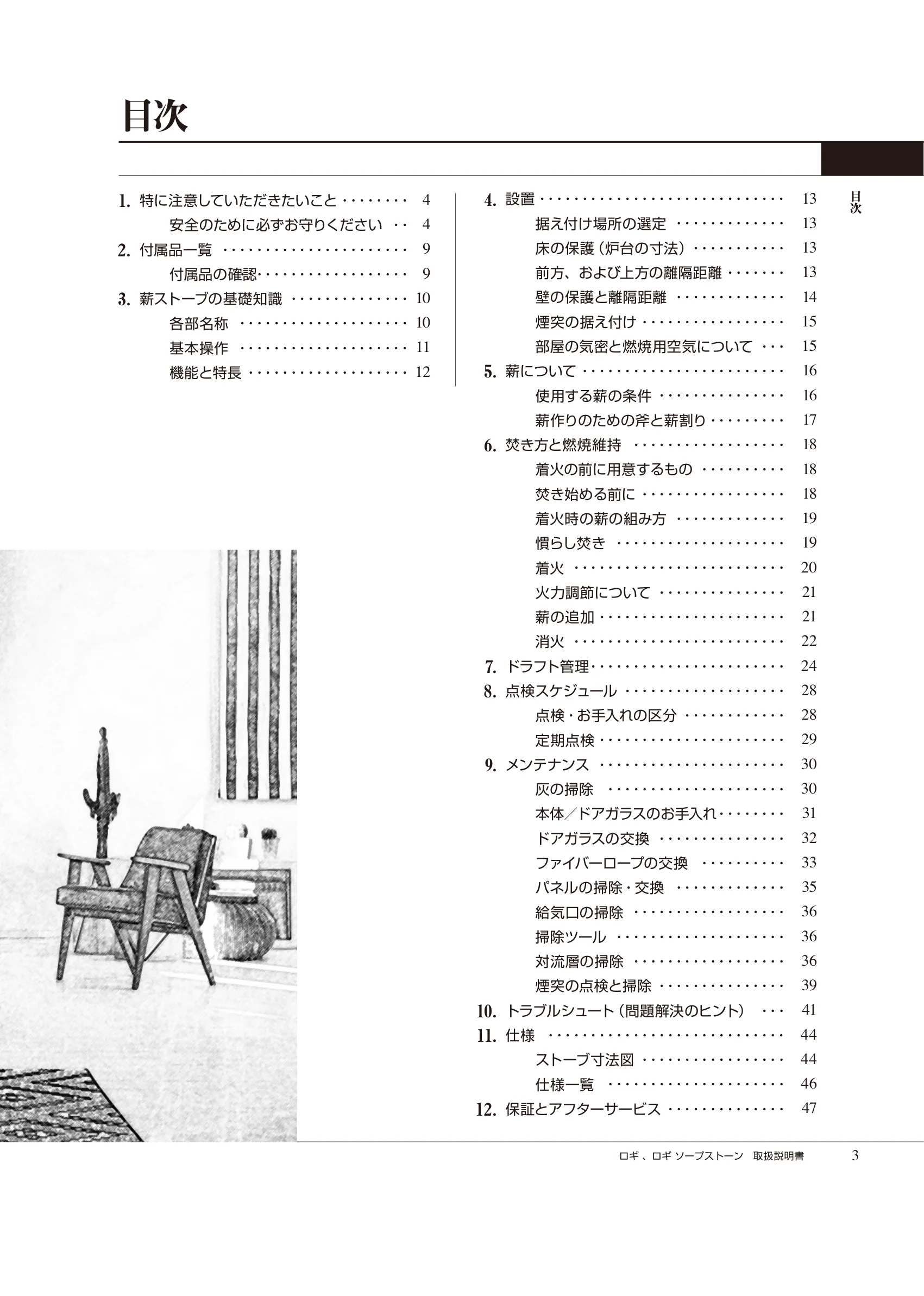

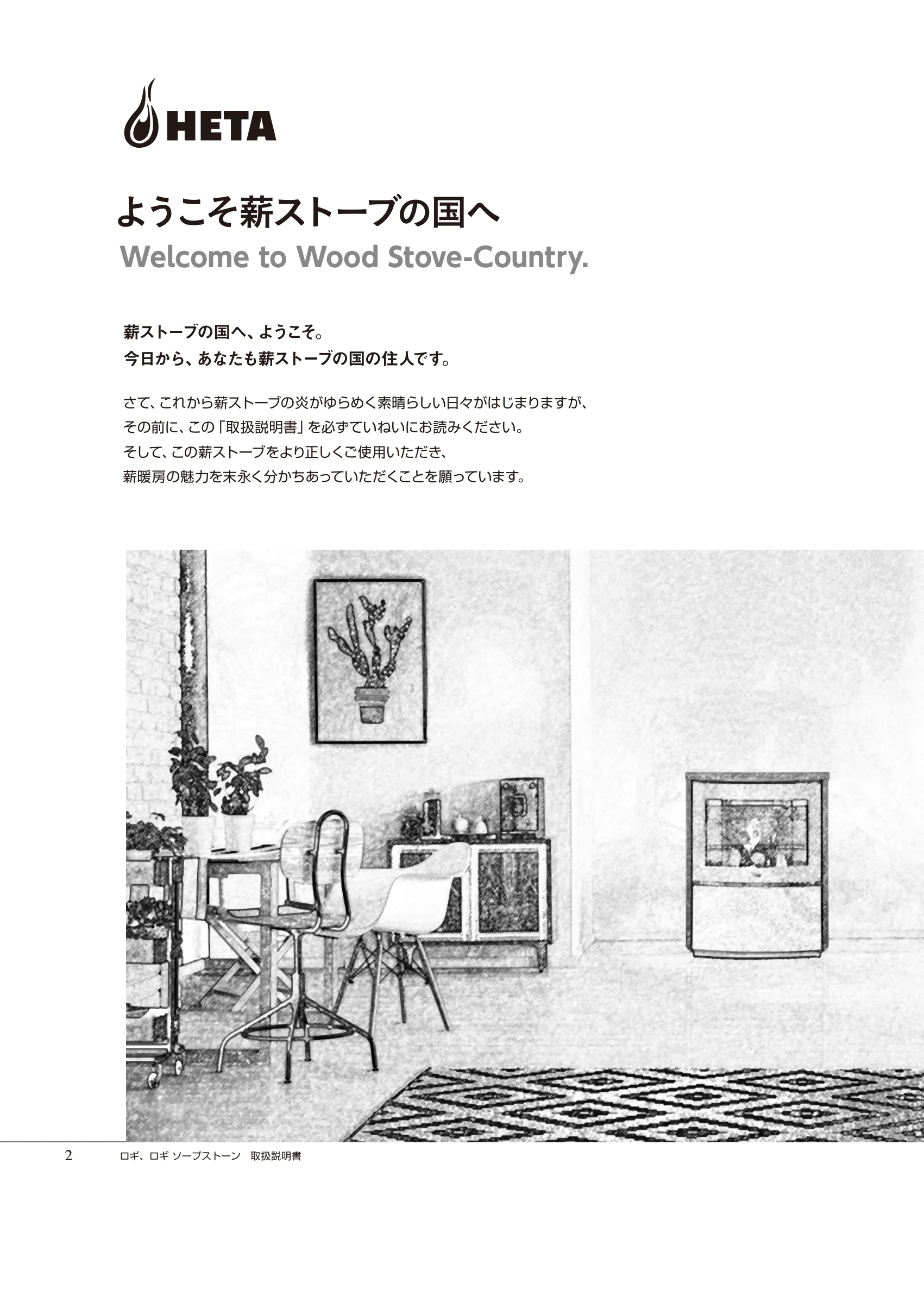

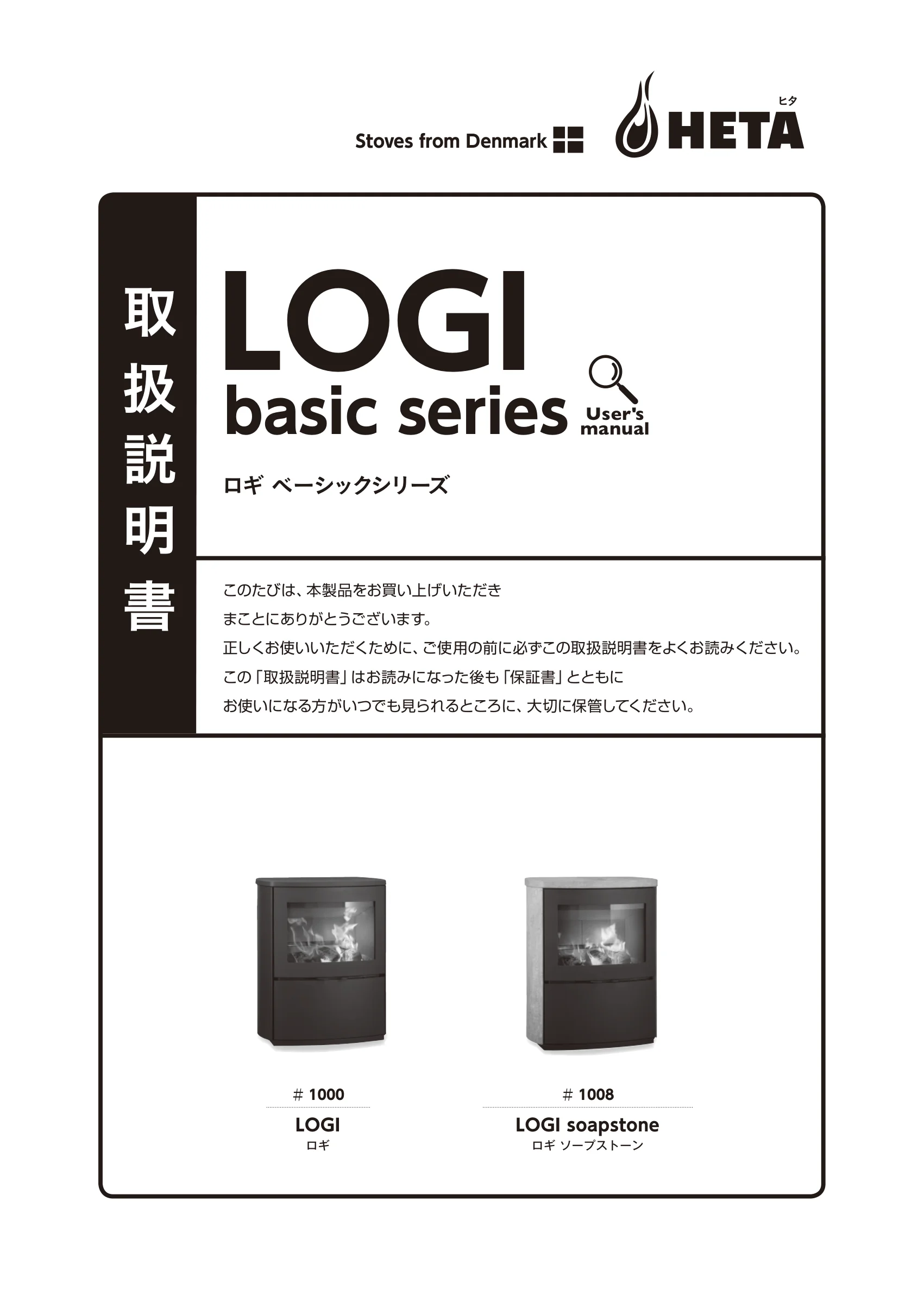

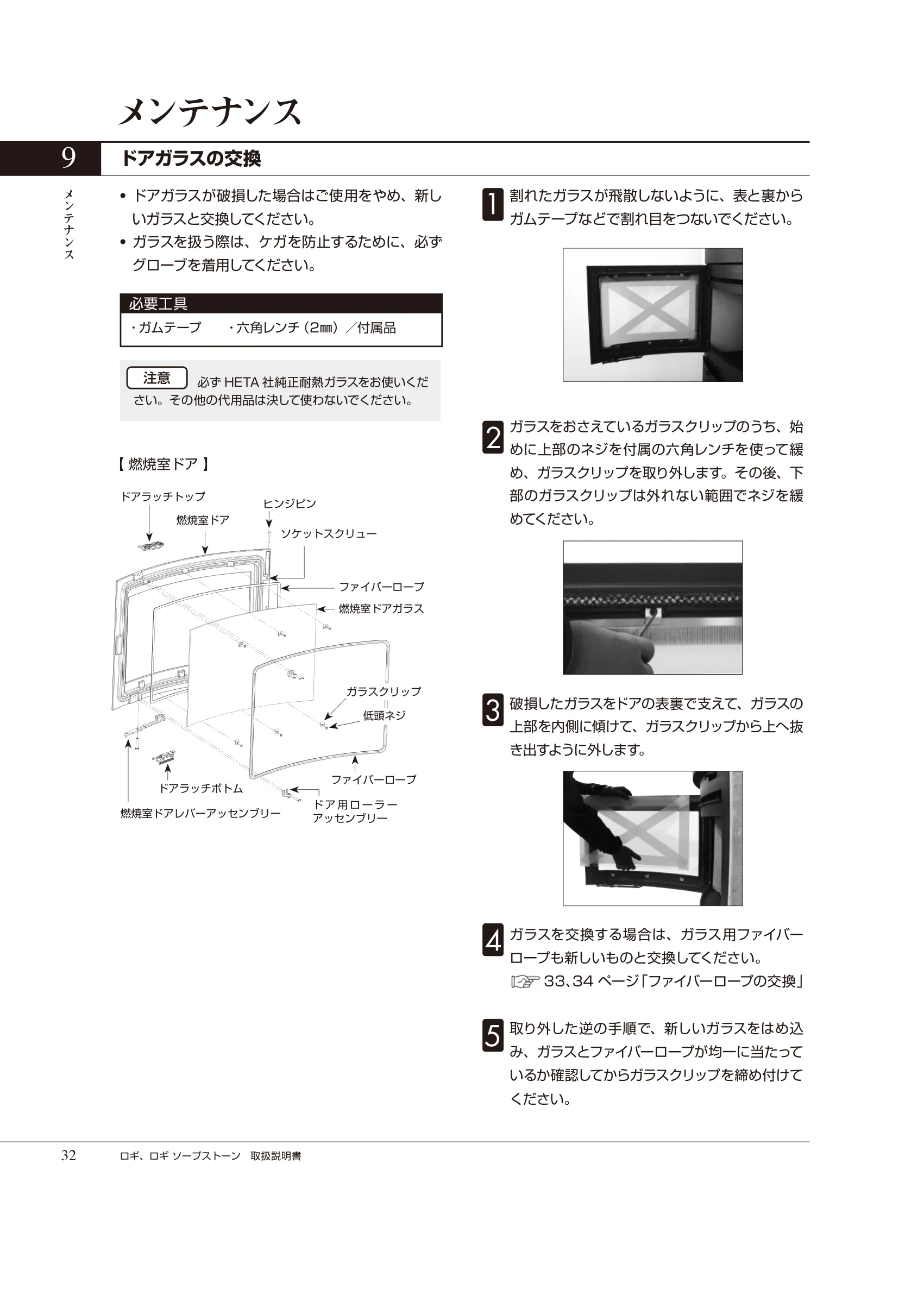

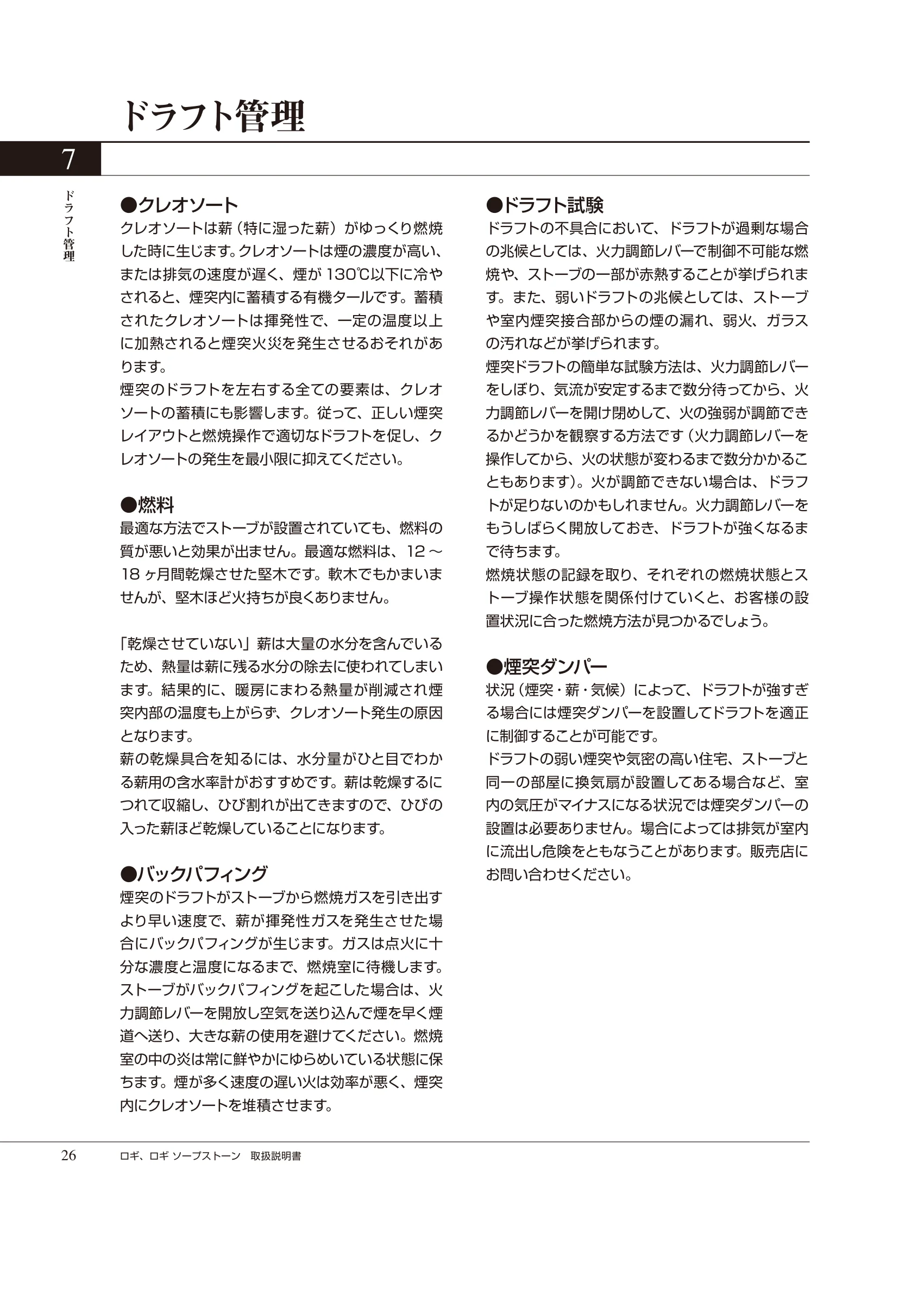

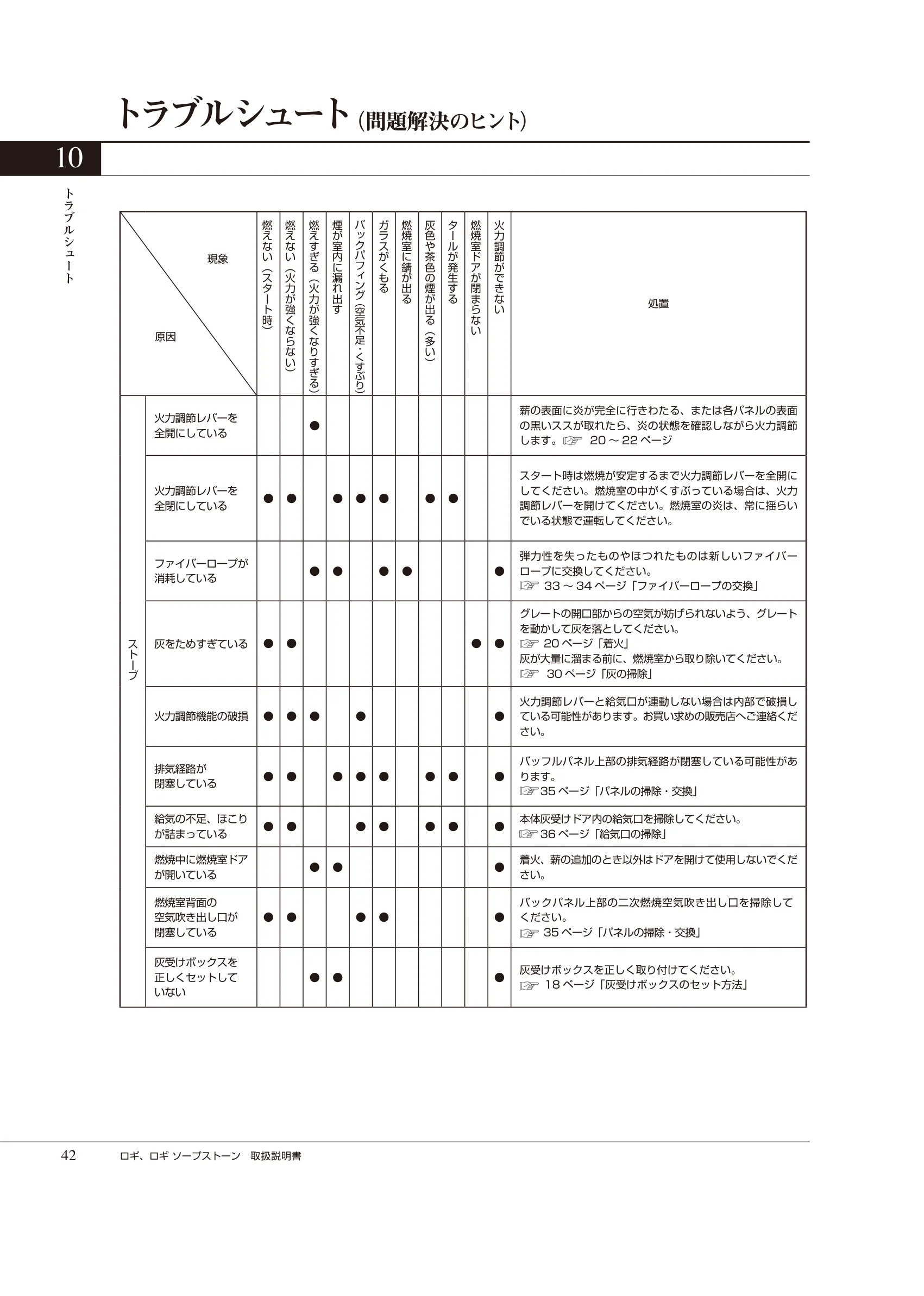

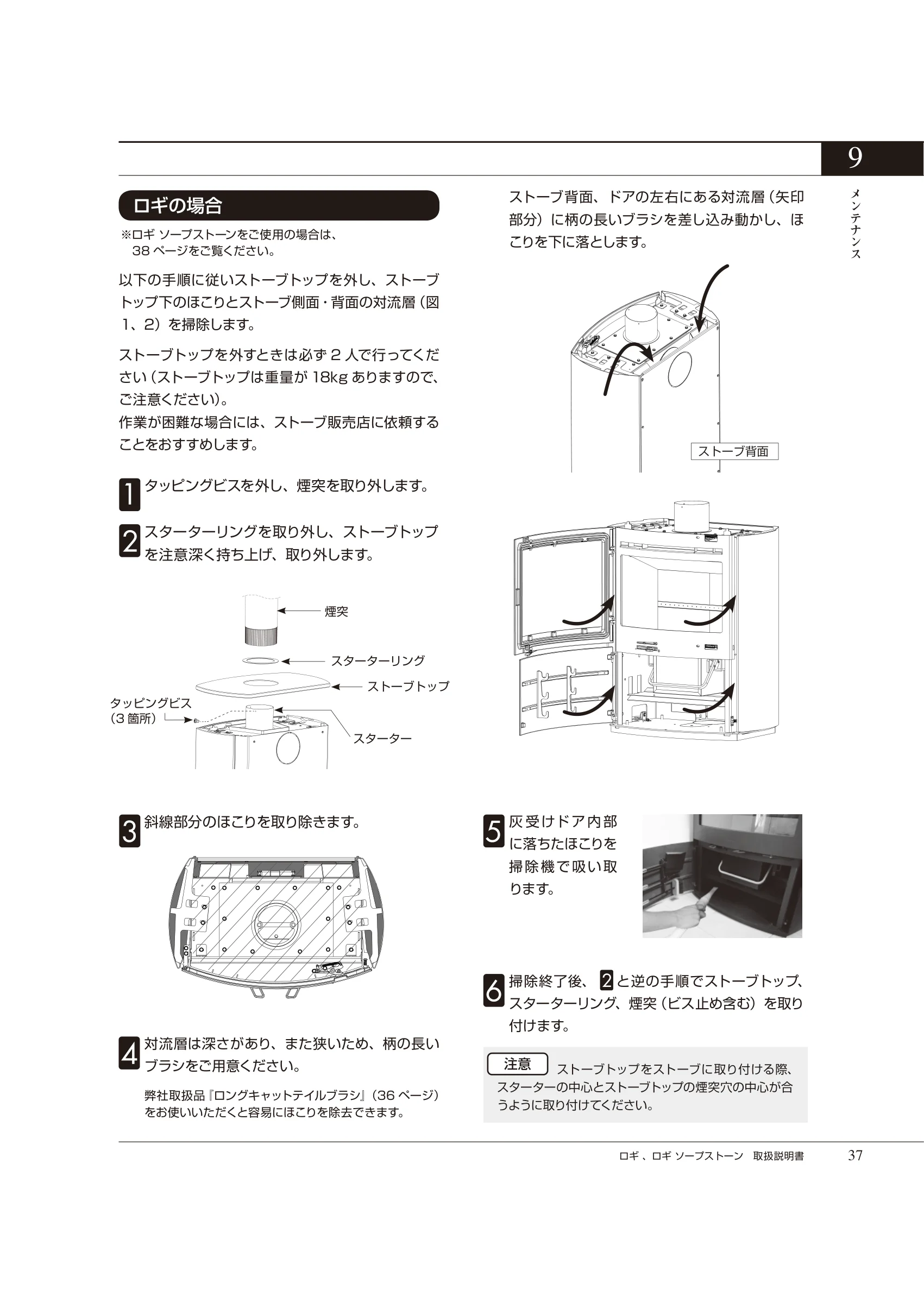

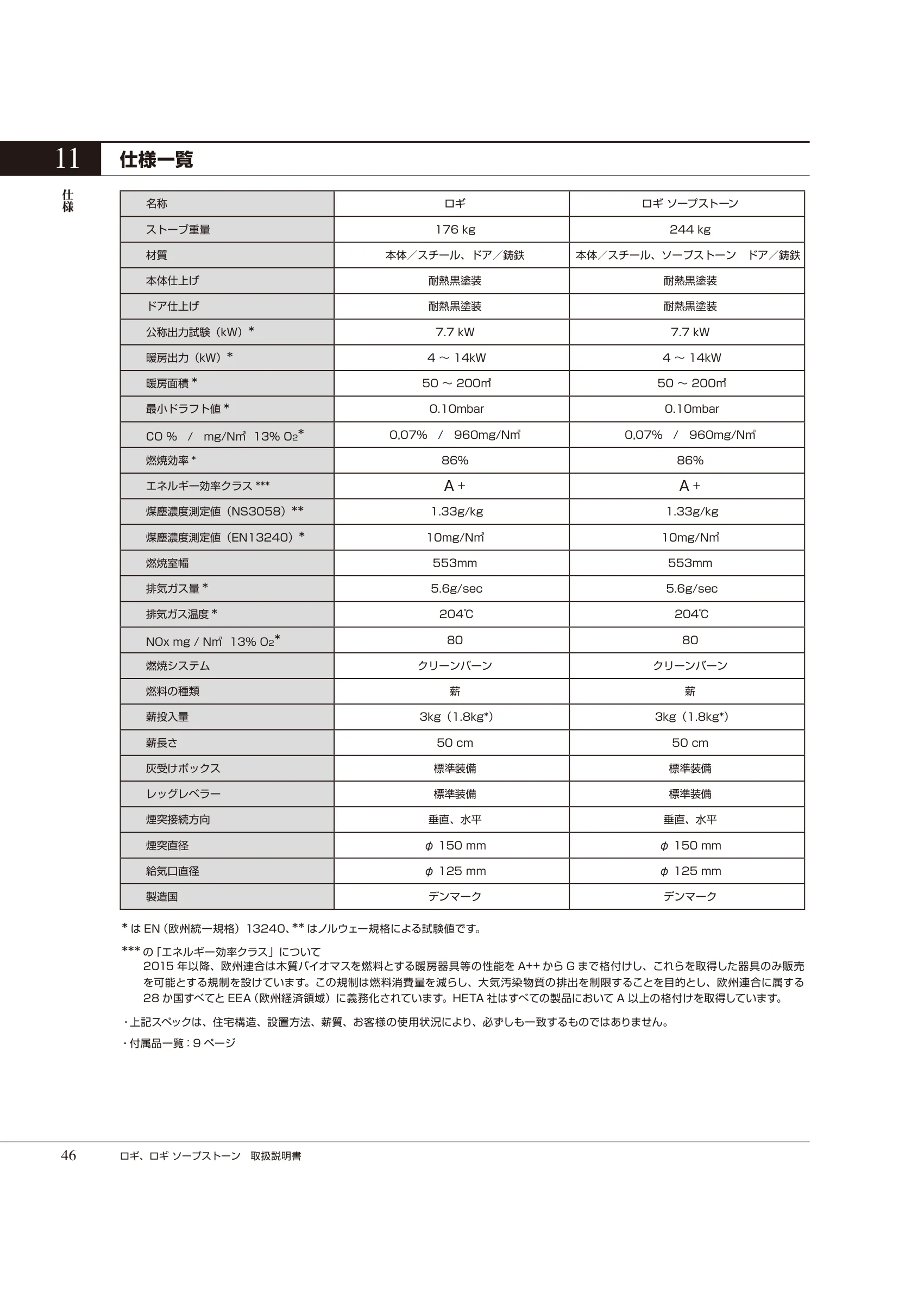

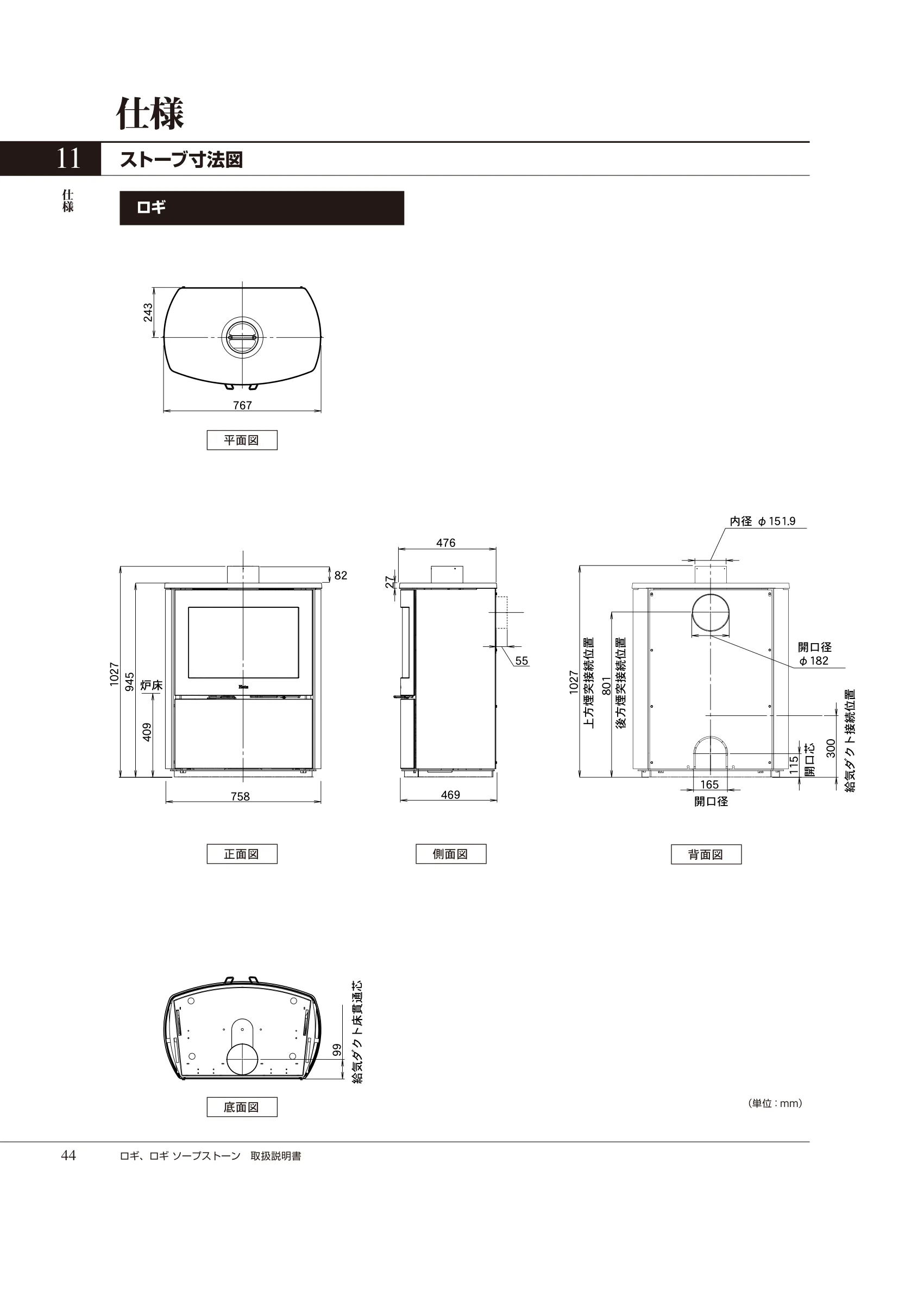

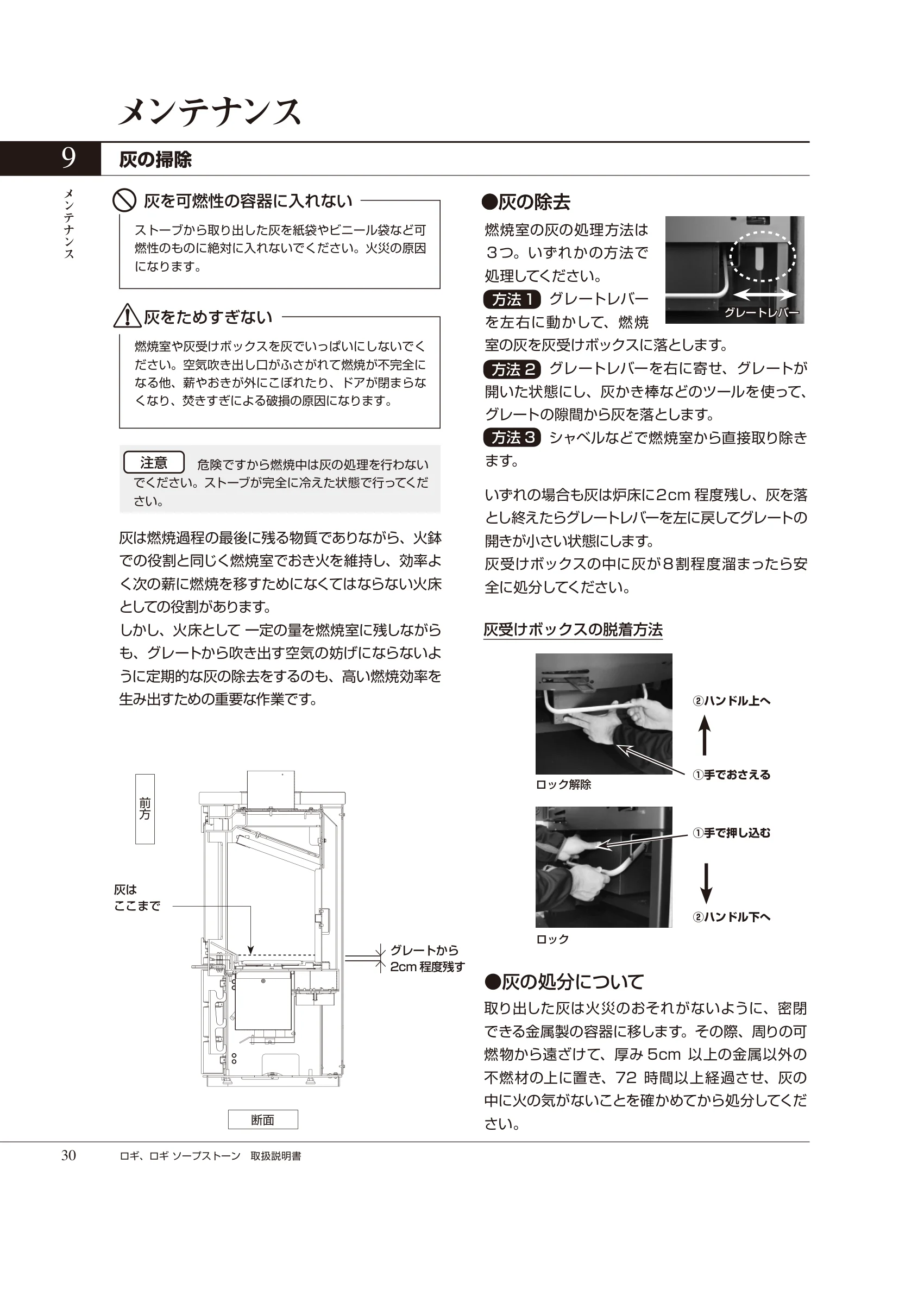

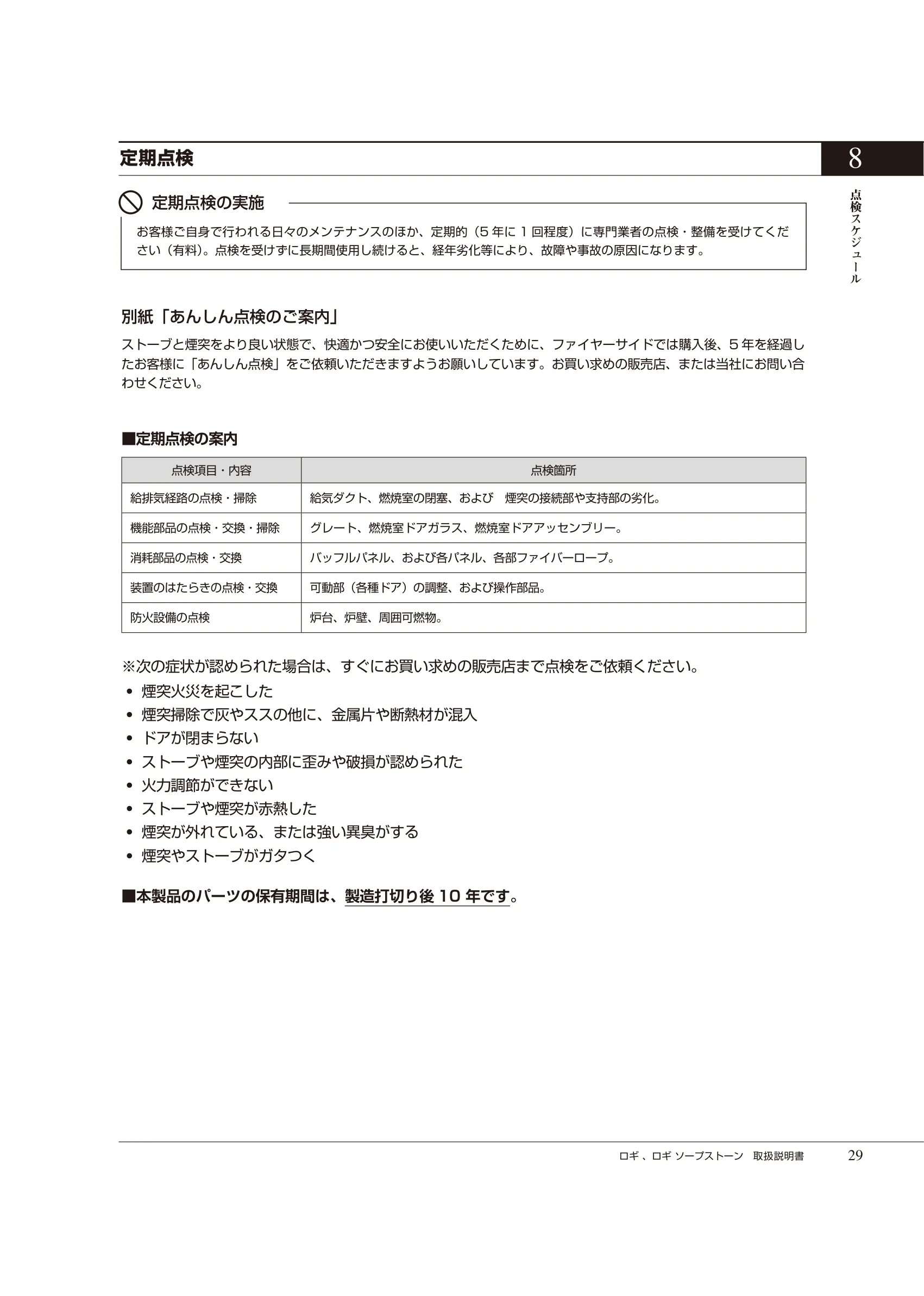

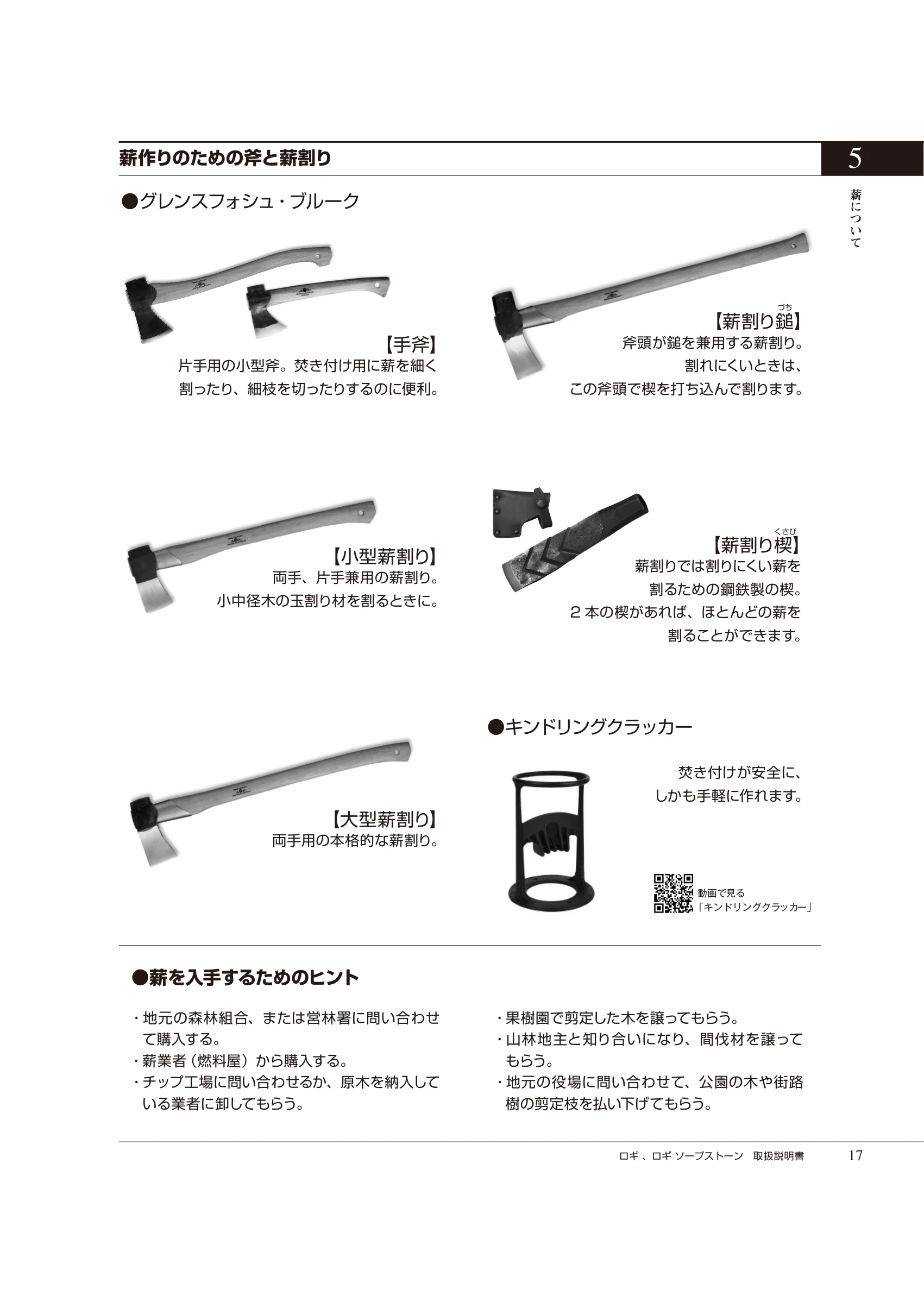

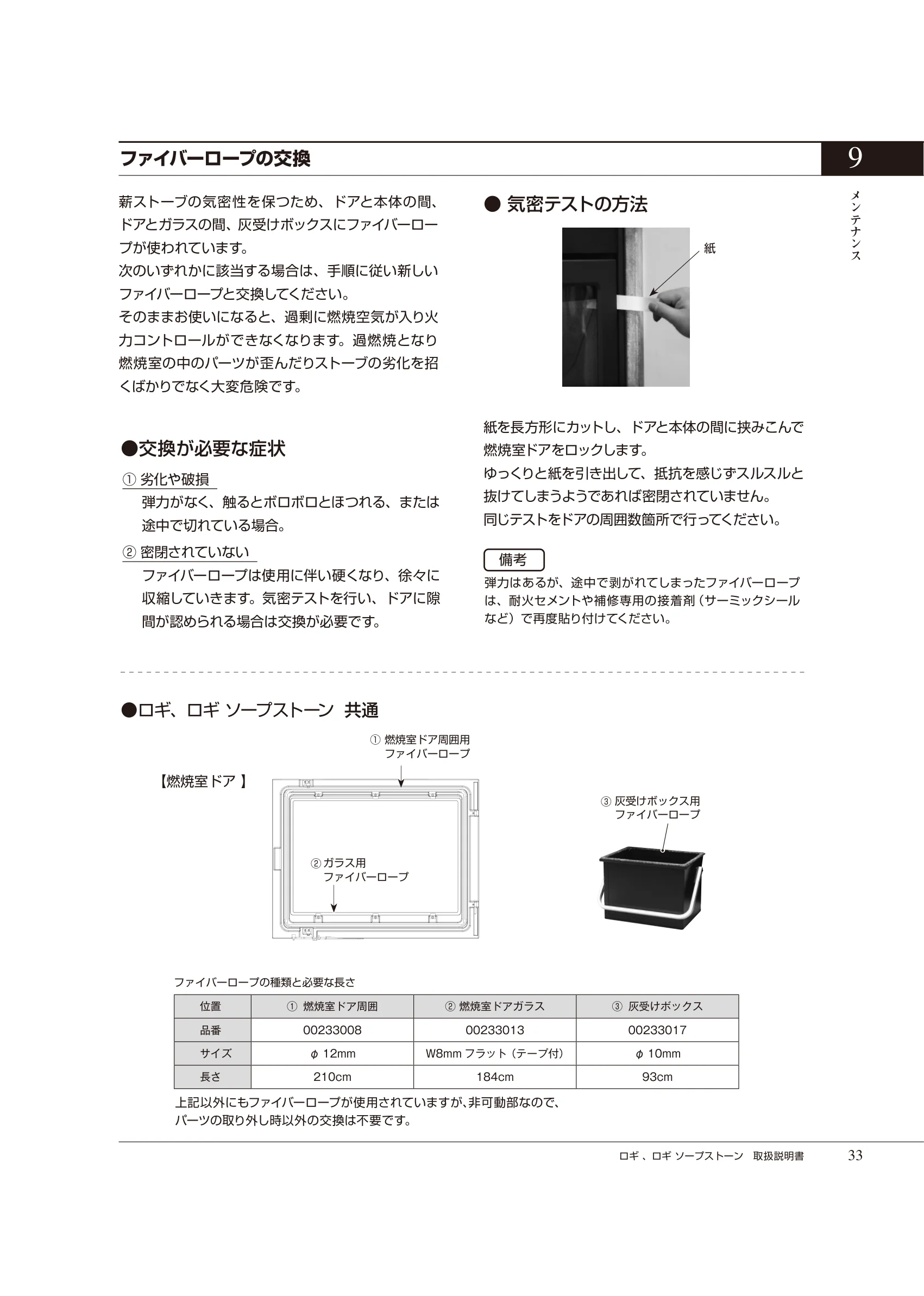

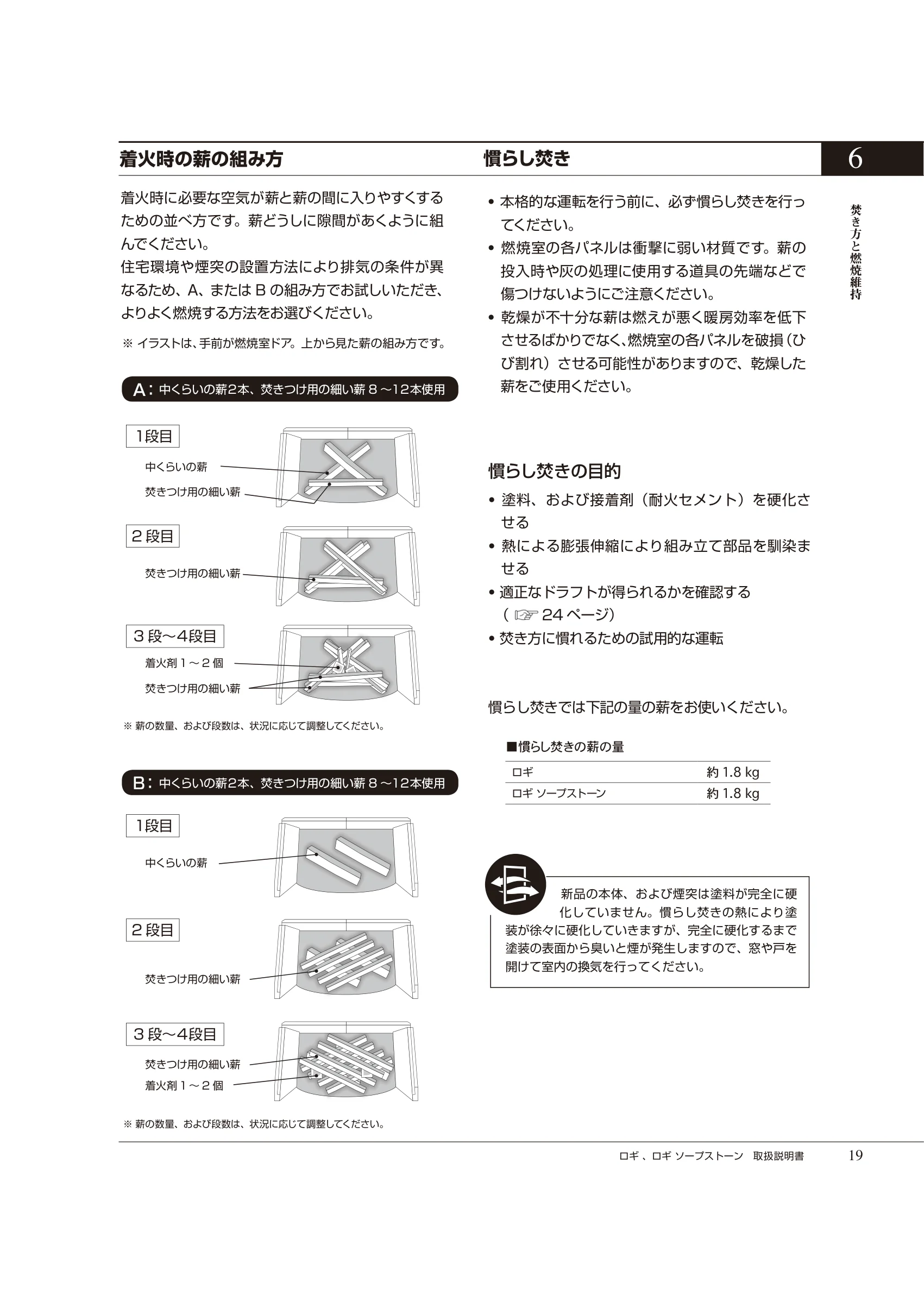

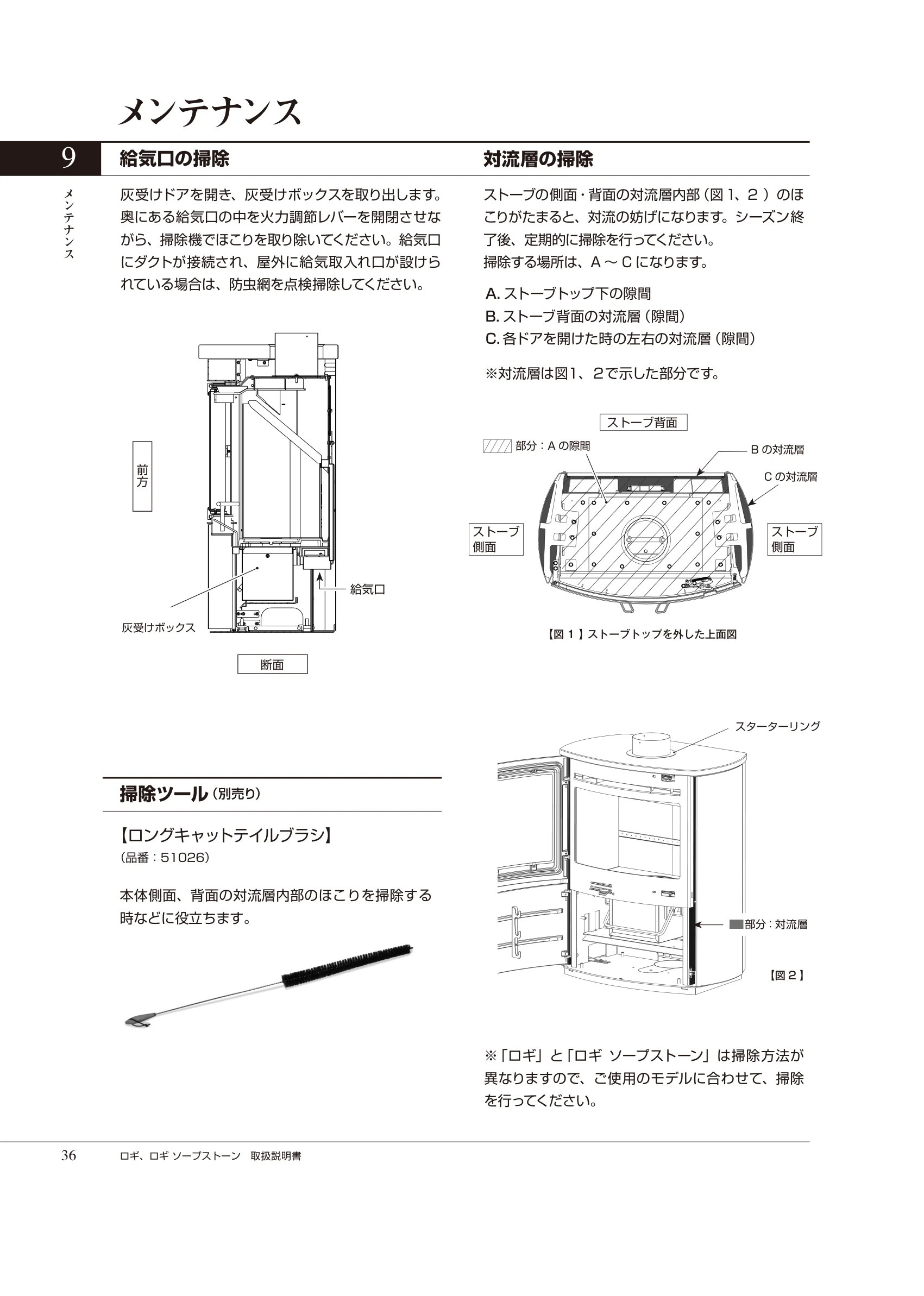

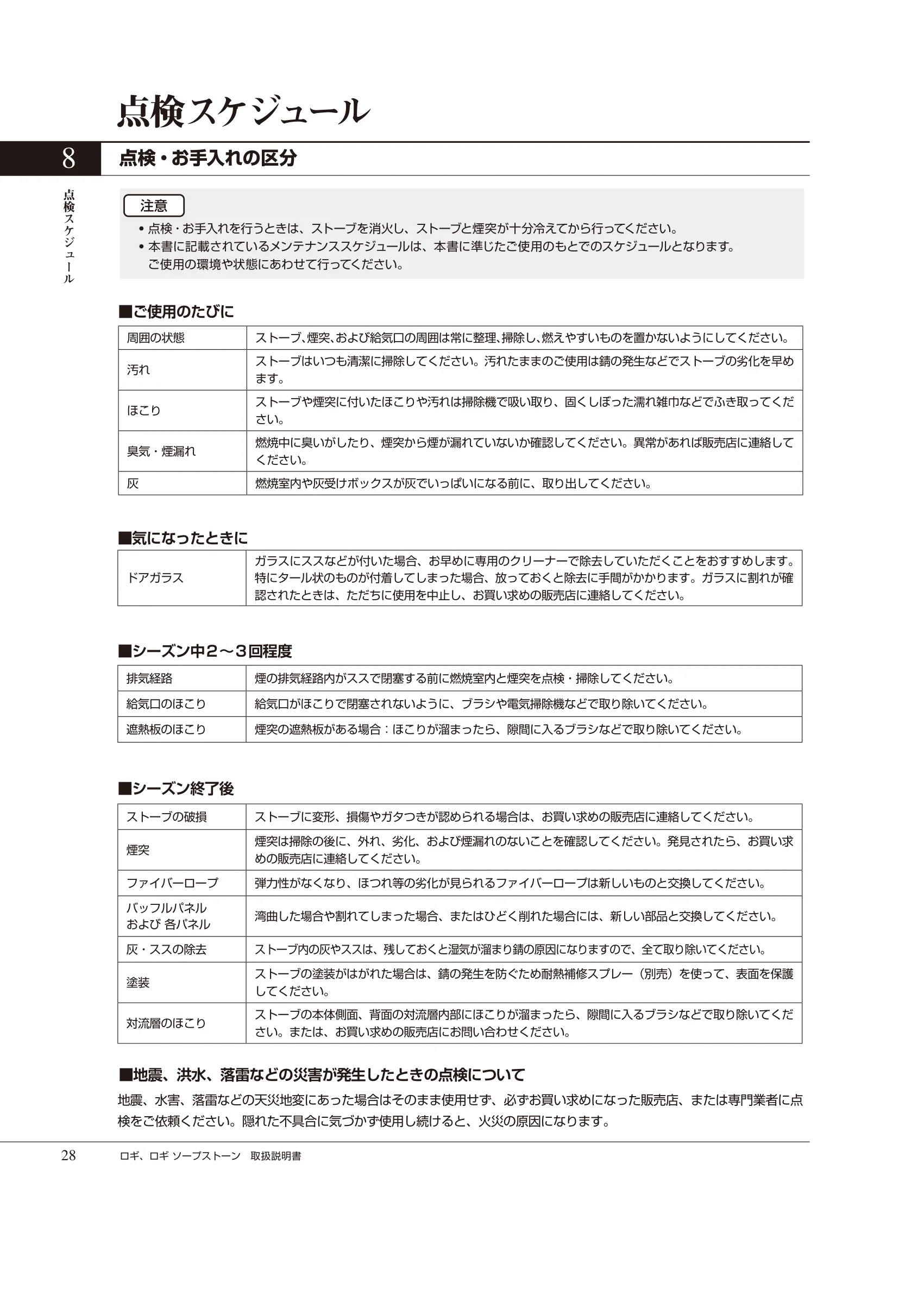

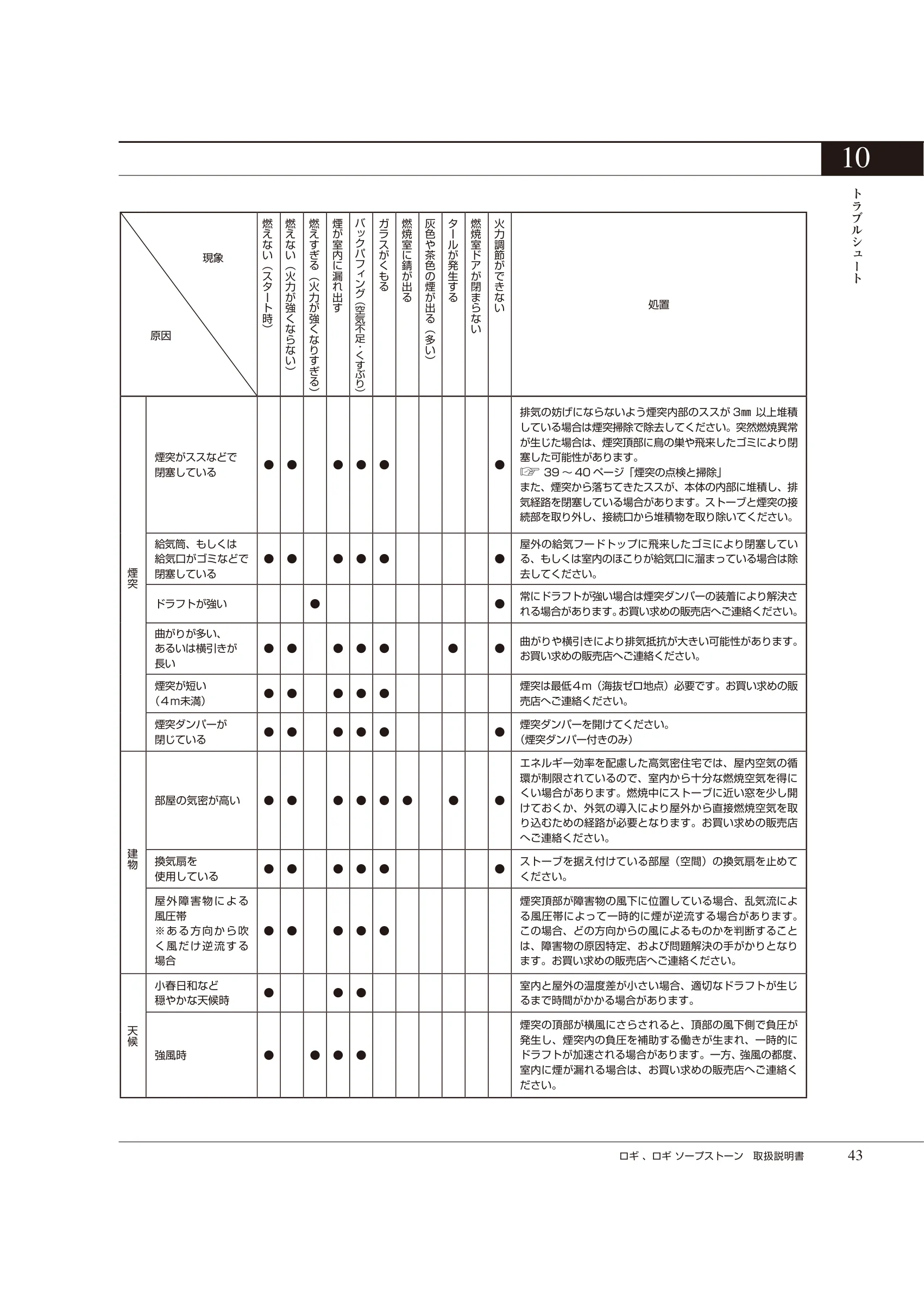

取扱説明書 ヒタ Stoves from Denmark LOGI basic series ロギ ベーシックシリーズ User's manual このたびは、本製品をお買い上げいただき まことにありがとうございます。 正しくお使いいただくために、ご使用の前に必ずこの取扱説明書をよくお読みください。 この「取扱説明書」はお読みになった後も「保証書」とともに お使いになる方がいつでも見られるところに、大切に保管してください。 ＃1000 ＃1008 LOGI soapstone ロギ ソープストーン LOGI ロギ 2 ロギ、ロギ ソープストーン 取扱説明書 2 ようこそ薪ストーブの国へ Welcome to Wood Stove-Country. 薪ストーブの国へ、ようこそ。 今日から、あなたも薪ストーブの国の住人です。 さて、これから薪ストーブの炎がゆらめく素晴らしい日々がはじまりますが、 その前に、この「取扱説明書」を必ずていねいにお読みください。 そして、この薪ストーブをより正しくご使用いただき、 薪暖房の魅力を末永く分かちあっていただくことを願っています。 3 ロギ 、ロギ ソープストーン 取扱説明書 目次 目次 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・ ・・・・・・・・・・・ ・・・・・・・ ・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・ ・・・ ・・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・ ・・・・・・・・・ ・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・ ・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・ ・・・・・・・・・・・・・・・ ・・・・・・・・・・ ・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・ ・・・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・ ・・・・・・・・ ・・ ・・・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・・ ・・・・・・・・・・・・・・・・・・・ 設置 据え付け場所の選定 床の保護（炉台の寸法） 前方、および上方の離隔距離 壁の保護と離隔距離 煙突の据え付け 部屋の気密と燃焼用空気について 薪について 使用する薪の条件 薪作りのための斧と薪割り 焚き方と燃焼維持 着火の前に用意するもの 焚き始める前に 着火時の薪の組み方 慣らし焚き 着火 火力調節について 薪の追加 消火 ドラフト管理 点検スケジュール 点検・お手入れの区分 定期点検 メンテナンス 灰の掃除 本体／ドアガラスのお手入れ ドアガラスの交換 ファイバーロープの交換 パネルの掃除・交換 給気口の掃除 掃除ツール 対流層の掃除 煙突の点検と掃除 トラブルシュート（問題解決のヒント） 仕様 ストーブ寸法図 仕様一覧 保証とアフターサービス 特に注意していただきたいこと 安全のために必ずお守りください 付属品一覧 付属品の確認 薪ストーブの基礎知識 各部名称 基本操作 機能と特長 4. 5. 6. 7. 8. 9. 10. 11. 12. 1. 2. 3. 13 13 13 13 14 15 15 16 16 17 18 18 18 19 19 20 21 21 22 24 28 28 29 30 30 31 32 33 35 36 36 36 39 41 44 44 46 47 4 4 9 9 10 10 11 12 4 ロギ、ロギ ソープストーン 取扱説明書 特に注意していただきたいこと 1 特に注意していただきたいこと 警告表示について この取扱説明書には、安全にお使いいただ くためにいろいろな警告表示をしていま す。誤った取り扱いをすることによって生 じるリスクの内容を、次のように区分して います。内容をよく理解してから本文をお 読みください。 この表示を無視して誤った使い方をする と、人が死亡、重傷を負う危険、または火 災の危険が差し迫って生じることが想定さ れる内容を示しています。 この表示を無視して誤った使い方をする と、人が死亡、重傷を負う可能性、または 火災の可能性が想定される内容を示してい ます。 この表示を無視して誤った使い方をする と、人が傷を負う可能性や物的損害の発生 が想定される内容を示しています。 本文中のマークは、次の意味を表します この表示は、「禁止」されている内容です。 この表示は、 「注意」していただく内容です。 この表示は、必ずしていただく「指示」内 容です。 4 安全のために必ずお守りください お客様による据え付け 移設工事の厳禁 据え付けや移設工事は販売店、または専 門業者に依頼し、お客様ご自身では行わ ないでください。設置については別紙の 「工事説明書」の他、火災予防条例、建築 基準法などの法令の基準があります。こ れらに従わない場合、火災など、危険な 状況を引き起こす場合があります。 据え付ける床を必ず保護する ストーブを据え付ける床を不燃材料で防 火上有効に保護してください。床の保護 を怠ると燃えた炭の落下等で、火災の原 因になります。 13 ページ ガソリン厳禁 ガソリン、軽油、灯油、またはオイルな ど引火しやすい油は絶対に使用しないで ください。火災の原因になります。 スプレー缶厳禁 スプレー缶、カセットボンベなどの高圧 容器等をストーブの上や周囲に置かない でください。熱で缶の圧力が上がり、爆 発して危険です。 衣類の乾燥禁止 ストーブの上に物が落下する場所では使 用しないでください。また、ストーブの上 部で衣類などの乾燥はしないでください。 落下物に発火して、火災の原因になります。 灰を可燃性の容器に入れない ストーブから取り出した灰を紙袋やビ ニール袋など可燃性のものに入れないで ください。火災の原因になります。 30 ページ 5 ロギ 、ロギ ソープストーン 取扱説明書 1 特に注意していただきたいこと 定期点検の実施 お客様ご自身で行われる日々のメンテナ ンスのほか、定期的（5 年に1 回程度） に専門業者の点検・整備を受けてくださ い。点検を受けずに長期間使用し続ける と、経年劣化等により、故障や事故の原 因になります。 29 ページ／別紙「あんしん点検の ご案内」 お子様やお年寄りの ご使用注意 お子様やお年寄り、お身体の不自由な方 がお使いになる場合は、周囲の方々がやけ ど等に十分注意してください。 移動防止柵（フェンス）の 設置 特に小さなお子様やペットがいるご家庭 では、移動防止柵（フェンス）を設置して、 ストーブに近づかせないでください。や けどの原因になります。 燃焼室ドアを 開けたままの使用禁止 本書に指示のある場合を除いて、燃焼室 ドアを開けたまま使用しないでください。 また、ドアが閉まらないような長い（太い） 薪はくべないでください。煙や火の粉が 室内に漏れたり、火がついた薪が室内に 転がり落ちるなどして、火災の原因にな ります。 天災地変の後は そのまま使用しない 地震、水害、落雷などの天災地変にあっ た場合はそのまま使用せず、必ずお買い 求めになった販売店、または専門業者に 点検をご依頼ください。隠れた不具合に 気づかず使用し続けると、火災の原因に なります。 可燃物との距離を離す ストーブ、および煙突から、周囲の壁・ 天井・柱などの建築物までの間は、火災 予防上の安全な離隔距離を設けてくださ い。火災の原因になります。 １3 ページ 家具、カーテン、寝具、薪 など、可燃物近接禁止 家具、カーテン、寝具、薪など、燃えや すいものをストーブや煙突に近づけない でください。火災の原因になります。 13 ページ 煙突・給気筒外れの危険 煙突や給気筒が外れたまま使用しないで ください。煙が室内に漏れて健康に害を およぼすほか、火災の原因になります。 給気・排気経路閉そくの危険 煙突や給気用のダクトがつまったり、ふ さがれたまま使用しないでください。煙 突内部は定期的（少なくとも1 年に1 回）、または煙突内部に3mm 以上のスス やタール等が付着した場合は必ず掃除を 行い、屋外給気口の周囲は常に整理整頓 してください。煙突火災の発生や煙が室 内に漏れて危険です。 36 〜39 ページ 分解・改造使用の禁止 本書に記載されているメンテナンス以外 は、分解および改造はしないでください。 火災や破損の原因になります。 5 6 ロギ、ロギ ソープストーン 取扱説明書 特に注意していただきたいこと 1 高温やけどに注意 燃焼中や消火直後はストーブ、および煙 突が高温になりますので、手などで触れ ないでください。やけどの原因になりま す。ストーブを操作する際は、燃えにく く断熱効果のあるグローブを必ず着用し てください。 自然薪以外の燃料使用禁止 乾燥した自然の薪以外は燃やさないでく ださい。化学物質や塩分等が含まれてい る薪は、有害物質が発生し健康に害をお よぼすほか、破損の原因になります。 16 ページ 焚きすぎ注意 燃焼室に薪を入れすぎないでください。 火力が大きすぎるとドアを開けたときに 炎が漏れる、またはストーブや煙突が過 熱され、破損の原因になります。 20 〜22 ページ 換気扇使用時のご注意 ストーブの燃焼中に換気扇を使用すると、 ストーブや煙突接続部から室内に煙が漏 れることがあります。異常に気づいた場 合には換気扇を止め、販売店にご相談く ださい。 異常・異臭・故障時の 使用禁止 制御できない燃焼、強い臭い、部品の変形、 または破損など、異常や故障に気づいた ら使用を中止し、販売店へご相談くださ い。事故の原因になります。 6 換気の必要性 ストーブをご使用になる前に、必ず部屋 の給気口（レジスター等）を開き、外気 が入る状態にしてください。 使用中に煙の強い臭いや異臭を確認した ら、ただちに使用をおやめになり、窓や 戸を開けて室内の換気を行い、お買い求 めの販売店にご相談ください。 15 ページ　「部屋の気密と燃焼用 空気について」 特に注意していただきたいこと 安全のために必ずお守りください ストーブを据え付ける部屋の気密が高 い場合で、部屋の換気設備やストーブ の他に空気を必要とする機器の影響に より、ストーブが燃焼に必要な空気量 を十分に取り込めないと、不完全燃焼 が起こる他、一酸化炭素を含んだ煙が 部屋に漏れて、健康に害をおよぼすお それがあります。 一酸化炭素検知機能の付いた火災警報 器の取り付けをおすすめします。 警告 7 ロギ 、ロギ ソープストーン 取扱説明書 1 慣らし焚きを行う ストーブを焚き始める前に、必ず「慣ら し焚き」を行ってください。いきなり高 温で使用すると、破損のおそれがありま す。焚き始めは、ストーブと煙突に塗ら れている錆止め油や塗料が熱せられ、臭い と煙が発生しますので、窓や戸を開けて室 内の換気を行ってください。 19 ページ 消火器の設置 万が一のために、消火器を常に決まった 場所に置いてください。 火災警報器の設置 万が一の時でも、火災警報器があればい ち早く火災を知らせてくれます。お住ま いの地域の火災予防条例に従い、火災警 報器を設置してください。一酸化炭素の 検知機能の付いた警報器ですと、なお安 心です。 外出時の確認 外出する場合は、しばらく前から薪を追 加するのをやめてください。 必ず燃焼室ドアが閉まっていることを確 認してください。また、周囲にある燃え やすいものをストーブから十分離し、万 が一に備えてからお出かけください。 ストーブを設置している部屋にペットが 入らないようにしてください。 22 ページ ガラスの破損注意 ドアを激しく閉めないでください。ドア ガラスが衝撃により破損すると、ケガを するほか、室内に火の粉や煙が漏れるお それがあります。 7 急激な温度上昇の禁止 ストーブに急激な温度上昇をさせないで ください。変形、破損のおそれがあります。 ストーブにもたれない ストーブにもたれたりしないでください。 ケガや破損の原因になります。 水ぬれ注意 ストーブに水分や塩分を付着させたま まにしないでください。錆の原因になり ます。 子供の火遊び注意 お子様だけで使用させるのはおやめくだ さい。また、ライター、マッチ、着火剤 などはお子様の手の届かないところで保 管してください。予想しない事故のおそ れがあります。 ストーブの近くで 輻射熱に長時間当たらない 燃焼中は、ストーブの輻射熱に長時間当 たらないでください。低温やけどや脱水 症状のおそれがあります。特に小さなお 子様がいる家庭では十分ご注意ください。 料理中は本体のそばから 絶対に離れない 料理中のものが焦げたり燃えたりして火 災のおそれがあります。また、天ぷらや 揚げもの料理は火がつく原因になります ので、絶対に行わないでください。 特に注意していただきたいこと 8 ロギ、ロギ ソープストーン 取扱説明書 特に注意していただきたいこと 1 【 注意 】 万が一火災や地震が発生した際は人命を優先 し、初期消火が行える場合は消火器で行ってく ださい。やむを得ず水を使う場合は、高温の蒸 気が噴出し、二次的な被害が発生するおそれが ありますので、安全な距離から初期消火を試み てください。 ● 地震が起こったら…… １）まず身の安全を確保してください。 ２）揺れがおさまったら、あわてず落ち着いて 火力を弱めるため火力調節レバーを閉じ、 燃焼室ドアを確実にロックしてください。 ３）地震のあとはそのままご使用にならず、お 買い求めの販売店へご相談ください。 ● 煙突火災が発生したら…… このような場合、煙突火災が発生している可能 性があります。 火力を弱めるため火力調節レバーを閉じ、燃焼 室ドアを確実にロックして屋外へ避難し、消防 署に連絡してください。後に必ず専門業者に点 検を依頼してください。 26 ページ 「クレオソート」 特に注意していただきたいこと 煙突火災の症状 ・煙突が赤熱する ・煙突から「ゴーッ」「パリパリ」といった 異音が聞こえる ・屋外の煙突トップから炎が立ち上がる 安全のために必ずお守りください ■「燃焼が制御できない」「煙が室内に漏れる」 など、異常が生じたら一時ご使用をおやめにな りトラブルシュートをご確認ください。 41 〜43 ページ ■トラブルシュートにない場合、あるいは、ご自 身で問題が解決されない場合や故障と思われる 時は、お買い求めの販売店へご連絡ください。 異常時の処置 緊急時の処置 灰をためすぎない 燃焼室や灰受けボックスを灰でいっぱい にしないでください。空気吹き出し口が ふさがれて燃焼が不完全になる他、薪や おきが外にこぼれたり、ドアが閉まらな くなり、焚きすぎによる破損の原因にな ります。 30 ページ ドアで手を挟まないよう注意 ドアの開閉の際には、手を挟まないよう ご注意ください。 上段：シャベル 灰をすくう時に使用 中段：火かき棒 燃焼室内の薪の位置を 変えたい時に使用 下段：ブラシ ストーブまわりの お掃除に使用 9 ロギ 、ロギ ソープストーン 取扱説明書 付属品の確認 2 ロギ、ロギ ソープストーンの付属品は下記のとおりです。 ご使用前に必ずご確認ください。 万一同梱されていない場合には、お買い求めの販売店までお問い合わせください。 付属品一覧 ■本体付属品 □ 取扱説明書（本書） □ 工事説明書 □ 保証書 □ お引渡し時確認書 □ 薪ストーブを安全にご使用いただくために □ あんしん点検のご案内、兼 所有者登録ハガキ □ 個人情報保護シール □ パーツリスト □ グローブ（片手） □ ツール【写真1】 （シャベル、火かき棒、ブラシ：各１） □ 六角レンチ 2㎜ □ 着火剤 付属品一覧 【写真1 】ツール（付属品） 灰受けドア裏のツールラックに収納 10 ロギ、ロギ ソープストーン 取扱説明書 薪ストーブの基礎知識 3 薪ストーブの基礎知識 各部名称 ストーブトップ ● 外観図 ● 姿図 燃焼室 グレートレバー 火力調節レバー ツールラック 灰受けボックス 専用スターター トップ排気口 灰受けドア 火力調節 レバー リアヒートシールド （遮熱板） 正面 背面 平面 給気ダクト用 リア排気口 燃焼室ドア ガラス 燃焼室ドア 燃焼室ドアレバー 燃焼室 ドアレバー 火力調節レバー ● 構造図 断面 サイドパネル アンダイアン 灰受けボックス グレート トップ排気口 バックパネル下 バックパネル上 バッフルパネル レッグレベラー （4 箇所） 給気口 11 ロギ 、ロギ ソープストーン 取扱説明書 薪ストーブの基礎知識 基本操作 3 開ける 閉める 燃焼室ドア 灰受けドア 火力調節レバーの操作 グレートレバーの操作 （灰受けドアの中） グレートの開閉（燃焼室） 取り出す 据え付ける 灰受けボックスの着脱 （灰受けドアの中） レバーを 引く 火力小 レバーを右 レバーを左 グレートレバーを右に寄せると グレートの隙間が広くなる ＝ グレートレバーを左に寄せると グレートの隙間が狭くなる ＝ 【プッシュラッチドア】 右下をゆっくり押して 開閉する 右上をゆっくり押して 閉じる 灰受けボックス 灰受けボックス 火力大 ドアの操作 ②ハンドル上へ （ロック解除） ②ハンドル下へ （ロック） ①手で押し込む ①手でおさえる 12 ロギ、ロギ ソープストーン 取扱説明書 薪ストーブの基礎知識 機能と特長 3 薪ストーブの基礎知識 ロギ、ロギ ソープストーンの燃焼システムは、シン プルな操作で高い燃焼効率を可能にするHETA 社 独自の燃焼技術 （クリーンバーンシステム）を搭載 し、環境負荷物質の軽減と魅力的な炎のゆらぎを 提供します。 ● 高気密構造による燃焼 ロギ、ロギ ソープストーンの構造は隙間なく密閉さ れた高気密構造となっています。そのため空気調 節機能により微細な燃焼速度の制御が行えます。 ● 一次燃焼空気（①、②） 一次燃焼空気は、二つの経路で燃焼室に取り入れ られます。一つ目（一次燃焼空気①）はストーブ下 部奥にある給気口から取り込まれた空気が、燃焼室 の底部グレートの隙間より供給されます。二つ目（一 次燃焼空気②）は同じ給気口から取り込まれ、背面 から上部を通り予熱されながらドアの上部より滝の ように燃焼室内に入り、ガラスの表面を流れ、スス の付着を防ぐ役目も担っています。 ● 二次燃焼空気（③） ロギ、ロギ ソープストーンのクリーンバーンシステ ムは、燃焼室中央の横一列に並んだ空気吹き出し 口から予熱されて放出される二次燃焼空気によっ て達成されます。緻密に設定された燃焼空気の供 給によりスス等の微粒子を削減し、環境にやさし く、燃焼室ドアのガラスや煙道への付着を防ぐこ とができます。クリーンバーンにより生成された健 康的で快適な輻射熱は、大きなドアガラスから発 します。 ● 燃焼ガス（④） 炉内から出る燃焼ガスの排気経路。煙突から屋外 に排出されます。 ＜エアフロー図＞ ① 一次燃焼空気（着火時補助空気） ② 一次燃焼空気 ③ 二次燃焼空気 ④ 燃焼ガス ソープストーンについて LOGI ソープストーン仕様の機種は、ストーブトップと側面パネルに北欧の天然石が使われています。 ソープストーンはスチールに比べ温まりにくいのですが、反面、冷めにくい特徴があります。 受けた熱をため込み長い時間をかけて放出されます。ストーブ表面の急な温度変化が少なく、穏や かな暖房効果を作り出します。 ①② ② ③ ④ エアウォッシュ 13 ロギ 、ロギ ソープストーン 取扱説明書 4 設置 設置 据え付けや移設工事は販売店、または専門業者に依頼し、お客様ご自身では行わないでください。設置については別 紙の「工事説明書」の他、火災予防条例、建築基準法などの法令の基準があります。これらに従わない場合、火災など、 危険な状況を引き起こす場合があります。 ストーブを設置する床は、ストーブの重量に長期間耐えられる水平かつ、 安定している場所を選択した上で、表内数値の範囲を不燃材料で有効に 保護してください。レンガやタイルを用いる場合は、隙間が生じないよ うに目地をモルタルでつめてください。また、床の保護には不燃材料（金 属を含む）で施工してください。床の保護を怠ると、燃えた灰の落下や 輻射熱で火災の原因になります。 前方、および上方の可燃物* までの離隔距離は、ストーブの天板から 計測した離隔距離を確保してください。 * 可燃物：家具、カーテン、寝具、薪などを含む ご自身による据え付け・移設工事の厳禁 モデル名 側面O 幅P 奥行きQ ロギ 584 1167 668 ロギ ソープストーン 584 1168 668 モデル名 メーカー指示 告示第225 号 ロギ 1300 2044 ロギ ソープストーン 1300 2059 モデル名 メーカー指示 告示第225 号 ロギ 750 1257 ロギ ソープストーン 750 1258 上方離隔距離 床の保護（炉台の寸法） 前方、および上方の離隔距離 （単位：mm） （単位：mm） ■前方離隔距離 ■上方離隔距離 OPQ 煙突芯 ●次の場所には据え付けないでください。 ・水平でない場所、不安定な場所 ・ストーブの上に物が落下する場所 ・可燃性のガスや液体を保管、または溜まる場所 ・乾燥室、温室、飼育室など人がいない場所 ・避難口など、避難の支障となる場所 ・付近に燃えやすい物がある場所 ・ほこりや湿気の多い場所 ・化学薬品を使用する場所 ・燃焼に必要な空気を取り入れる空気取り入れ口のない場所、 または換気の行えない場所 据え付け場所の選定 14 ロギ、ロギ ソープストーン 取扱説明書 遮熱板なし 遮熱板あり 壁の保護と離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等 の可燃下地材に準不燃材の仕上げを施した場合、および 平屋、最上階など内装制限の規制を受けず、壁の仕上げ が木材等の可燃材である場合は下表に示された数値以上 の離隔距離を設けてください。仕上げと下地が不燃材料 の場合は除外されます。 内装制限緩和の告示第225 号に従い、壁、天井を難燃 材等( 木材含む) の仕上げを施した場合は、下表に示さ れた数値以上の離隔距離を設けてください。仕上げと下 地が特定不燃材料の場合は除外されます。 ●ストーブを設置する居室の壁、および天井の仕上げは建築基準法等に定められた基準に従い、ストーブの熱を受け、火災の 発生するおそれがある部分を不燃材料で防火上有効に保護してください。 ●壁の仕上げと遮熱板※の有無により機種別に離隔距離が異なります。ストーブから周囲の可燃物との離隔距離は、壁の仕上げ と遮熱板の有無により下記に定めた離隔距離が決められています。 ●メーカー離隔距離 ●告示225 号離隔距離 遮熱板あり 離隔距離 モデル名 GHIJKL ロギ 150 534 150 393 150 535 ロギ ソープストーン 150 534 150 393 150 537 遮熱板の幅 モデル名 abcde ロギ 509 658 368 510 484 ロギ ソープストーン 509 658 368 512 484 遮熱板の高さ モデル名 abcde ロギ 1043　( 下部空気層25 含む) ロギ ソープストーン 1058　( 下部空気層25 含む) 遮熱板あり 離隔距離 モデル名 GHIJKL ロギ 356 740 452 695 452 837 ロギ ソープストーン 358 742 455 698 455 842 遮熱板の幅 モデル名 ※ a bcde ロギ 1400 2145 670 812 1193 ロギ ソープストーン 1400 2124 668 817 1198 遮熱板の高さ モデル名 abcde ロギ 1770 ロギ ソープストーン 1780 遮熱板なし 離隔距離 モデル名 ABCDEF ロギ 450 834 150 393 150 535 ロギ ソープストーン 450 834 150 393 150 537 遮熱板なし 離隔距離 モデル名 ABCDEF ロギ 1067 1451 1354 1597 1354 1739 ロギ ソープストーン 1074 1458 1364 1607 1364 1751 （単位：mm） （単位：mm） ※遮熱板とは25mm 以上の空気層のある不燃材壁。 ※ a は側方に遮熱壁がある場合にはH ー25㎜ 遮熱板 設置 設置 4 15 ロギ 、ロギ ソープストーン 取扱説明書 設置 煙突から可燃物の間は下記に定めた火災予防上安 全な離隔距離を設けてください。 ●据え付け後の確認 煙突の据え付け状況は住宅の構造などにより異な ります。点検や煙突掃除など、後の保守メンテナ ンスの方法については、販売店、または据え付け 業者とよくご相談ください。 ●既存の煙突にストーブを据え付ける場合 既存の煙突にストーブを据え付けた場合に、隠れ た瑕疵により排気漏れや火災が発生するおそれが あります。必ず販売店にご相談ください。 ●煙突のドラフト（排気）性能 排気の流れを生み出す力を「ドラフト」と呼び ます。機械的ではない自然なドラフトによる薪ス トーブの燃焼では実に多くの要件によってその効 果がもたらされます。 詳しくは24 ページ 「ドラフト管理」をご確認く ださい。 壁 ※ 3 天井 ※ 3 シングル煙突（一重室内煙突） 遮熱板 ※１ なし 460 460 シングル煙突（一重室内煙突） 遮熱板 ※１ あり 230 断熱二重煙突 ※ 2 150 150 断熱二重煙突 ※ 2 ( 自在管) 325 325 ※１ 遮熱板とは25mm 以上の空気層のある不燃材壁。 ※ 2 断熱二重煙突は煙突火災に対する熱衝撃テストに合格した認定品 （UL103、BS EN1856-1）をご使用ください。 ※ 3 離隔距離は内側煙突からの寸法。 ストーブを据え付ける部屋の気密が高い場 合で、部屋の換気設備やストーブの他に空 気を必要とする機器の影響により、ストー ブが燃焼に必要な空気量を十分に取り込め ないと、不完全燃焼が起こる他、一酸化炭 素を含んだ煙が部屋に漏れて、健康に害を およぼすおそれがあります。 一酸化炭素検知機能の付いた火災警報器の 取り付けをおすすめします。 ストーブを設置する部屋の壁、もしくは床などに は、ストーブの燃焼に必要な空気量を不自由なく 取り込めるように屋外へ直接通じる給気口や給気 ダクトを設けてください。屋外側の開口の端部は ゴミや雪などでストーブの燃焼が妨げられない場 所に設けてください。 床、もしくは壁の給気開口から本体給気口までの 接続方法については、部屋の換気設備の種類など により異なりますので、お買い上げの販売店にご 確認ください。 煙突の据え付け 部屋の気密と燃焼用空気について （単位：mm） 警告 4 ガソリン、軽油、灯油、またはオイルなど引火しやす い油は絶対に使用しないでください。火災の原因にな ります。 ガソリン厳禁 乾燥した自然の薪以外は燃やさないでください。化学 物質や塩分等が含まれている薪は、有害物質が発生し 健康に害をおよぼすほか、破損の原因になります。 自然薪以外の燃料使用禁止 切られてすぐの生木は、重量の50％が水分です。 薪として燃やすには水分を20％以下まで乾燥させ ることが必要です。薪は割ることにより空気に触れ る表面積が大きくなるのでより早く乾燥させること ができます。 割った薪は風通しが良く雨のあたらない屋根の下 で、少なくとも12 ～18 ヶ月は乾燥させてください。 薪は太さや樹種にもよりますが、冬に切って2 年間 乾燥させた薪が理想の薪といえます。 乾燥していない薪は、薪ストーブの性能を十分に引 き出すことができません。暖まりにくく、燃やすとク レオソートやススが多く発生し煙突内に付着するの で、煙突掃除をこまめにしなければ「煙突火災」の 原因になります。またドアガラスの汚れの原因にも なります。 薪は針葉樹系の軟木と広葉樹系の堅木とに分ける ことができます。軟木は乾燥しやすく着火力に優れ ていますが、火持ちがよくありません。堅木は、そ の逆の性質をもっています。十分に乾燥していても、 なおズッシリと重い薪が質量に富み、暖房用には優 れた薪といえます。 温度や燃焼時間を調節するために、大きく分けて 「焚き付け用」「中くらい」「長時間用」の3 種類の 薪を用意します。 焚き火の火を起こす時のように細い薪や枯れ枝に着 火し、徐々に太い薪をくべていきます。薪を使い分 けることで、薪ストーブの温度や燃焼時間を調節し やすくなります。 焚き付け用の細い薪 （小枝や細く割った針葉樹など） 長い時間燃やすための太い薪 （太さ10cm 程度の広葉樹など） 中くらいの薪 （太さ5cm 程度に割った針葉樹、 広葉樹、枝など） ●薪の乾燥 ●薪の種類 ●使用する薪のサイズ 堅木 軟木 火持ちがよく 暖める力が大きい 火持ちはよくないが すぐに火力がでる （広葉樹） （針葉樹） （広葉樹） ・ミズナラ・ニレ ・アカシア ・カラマツ・ヒノキ・シラカバ ・コナラ ・カキ ・クスノキ ・アカマツ ・ポプラ ・クヌギ ・ブナ ・ サクラ 等・ スギ 等等 屋外で保管されていた冷たい薪や濡れた 薪をストーブにくべないでください。燃焼状態が悪く なり暖房効率が落ち、ストーブに熱衝撃を与え破損す ることがあります。室内で半日以上経過した薪をご使 用ください。 注意 ←含水率計 針を薪に差し込むと薪の乾燥度 がひと目でわかります。 16 ロギ、ロギ ソープストーン 取扱説明書 薪について 長さ：25 〜50㎝ 使用する薪の条件 薪について 5 「薪について」 17 ロギ 、ロギ ソープストーン 取扱説明書 薪について 5 薪作りのための斧と薪割り ・地元の森林組合、または営林署に問い合わせ て購入する。 ・薪業者（燃料屋）から購入する。 ・チップ工場に問い合わせるか、原木を納入して いる業者に卸してもらう。 ・果樹園で剪定した木を譲ってもらう。 ・山林地主と知り合いになり、間伐材を譲って もらう。 ・地元の役場に問い合わせて、公園の木や街路 樹の剪定枝を払い下げてもらう。 【手斧】 片手用の小型斧。焚き付け用に薪を細く 割ったり、細枝を切ったりするのに便利。 【小型薪割り】 両手、片手兼用の薪割り。 小中径木の玉割り材を割るときに。 【大型薪割り】 両手用の本格的な薪割り。 ●薪を入手するためのヒント ●グレンスフォシュ・ブルーク 【薪割り鎚】 斧頭が鎚を兼用する薪割り。 割れにくいときは、 この斧頭で楔を打ち込んで割ります。 づち 【薪割り楔】 薪割りでは割りにくい薪を 割るための鋼鉄製の楔。 2 本の楔があれば、ほとんどの薪を 割ることができます。 くさび 焚き付けが安全に、 しかも手軽に作れます。 ●キンドリングクラッカー 動画で見る 「キンドリングクラッカー」 ・ 部屋の給気口（レジスター等）を開けてください。 ・必ず灰受けボックスを所定の位置にセットしてく ださい。 18 ロギ、ロギ ソープストーン 取扱説明書 着火の前に用意するもの 焚き方と燃焼維持 焚き方と燃焼維持 6 ●ストーブグローブ ●灰取りバケツ ●着火剤 ●薪3 種類 熱に強い革素材の物が適しています。 薪をくべる時やドアの開閉時などに 熱から手を保護してくれます。 密閉できる金属製の容器を必ず使用 します。 （　　 16 ページ） 燃焼中や消火直後はストーブ、および煙突が高温にな りますので、手などで触れないでください。やけどの 原因になります。ストーブを操作する際は、燃えにく く断熱効果のあるグローブを必ず着用してください。 高温やけどに注意 本書に指示のある場合を除いて、燃焼室ドアを開けた まま使用しないでください。また、ドアが閉まらない ような長い（太い）薪はくべないでください。煙や火 の粉が室内に漏れたり、火がついた薪が室内に転がり 落ちるなどして、火災の原因になります。 燃焼室ドアを開けたままの使用禁止 ストーブの燃焼中に換気扇を使用すると、ストーブや 煙突接続部から室内に煙が漏れることがあります。異 常に気づいた場合には換気扇を止め、販売店にご相談 ください。 換気扇使用時のご注意 焚き始める前に 注意 灰受けボックスのセット方法 灰受けボックスが正しくセットされていないと、空 気が入り火力調節ができず、過剰燃焼になり危険で す。灰受けボックスを上の面に押し当てるようにお さえながら、ハンドルを下げてロックしてください。 ②ハンドル 下へ ① 手で押し込む 注）慣らし焚きは、20 ページの 　～　 の手順で 行ってください。 19 ロギ 、ロギ ソープストーン 取扱説明書 慣らし焚き 着火時の薪の組み方 慣らし焚きの目的 ロギ 約1.8 kg ロギ ソープストーン 約1.8 kg ・ 本格的な運転を行う前に、必ず慣らし焚きを行っ てください。 ・ 燃焼室の各パネルは衝撃に弱い材質です。薪の 投入時や灰の処理に使用する道具の先端などで 傷つけないようにご注意ください。 ・ 乾燥が不十分な薪は燃えが悪く暖房効率を低下 させるばかりでなく、燃焼室の各パネルを破損（ひ び割れ）させる可能性がありますので、乾燥した 薪をご使用ください。 着火時に必要な空気が薪と薪の間に入りやすくする ための並べ方です。薪どうしに隙間があくように組 んでください。 住宅環境や煙突の設置方法により排気の条件が異 なるため、A、またはB の組み方でお試しいただき、 よりよく燃焼する方法をお選びください。 中くらいの薪 中くらいの薪 ※ イラストは、手前が燃焼室ドア。上から見た薪の組み方です。 ※ 薪の数量、および段数は、状況に応じて調整してください。 ※ 薪の数量、および段数は、状況に応じて調整してください。 焚きつけ用の細い薪 焚きつけ用の細い薪 焚きつけ用の細い薪 焚きつけ用の細い薪 焚きつけ用の細い薪 着火剤1〜2 個 着火剤1〜2 個 ・ 塗料、および接着剤（耐火セメント）を硬化さ せる ・ 熱による膨張伸縮により組み立て部品を馴染ま せる ・ 適正なドラフトが得られるかを確認する （ 　　24 ページ） ・ 焚き方に慣れるための試用的な運転 慣らし焚きでは下記の量の薪をお使いください。 焚き方と燃焼維持 6 ■慣らし焚きの薪の量 新品の本体、および煙突は塗料が完全に硬 化していません。慣らし焚きの熱により塗 装が徐々に硬化していきますが、完全に硬化するまで 塗装の表面から臭いと煙が発生しますので、窓や戸を 開けて室内の換気を行ってください。 １段目 １段目 2 段目 2 段目 3 段〜４段目 3 段〜４段目 A：中くらいの薪２本、焚きつけ用の細い薪8 〜１２本使用 B：中くらいの薪２本、焚きつけ用の細い薪8 〜１２本使用 20 ロギ、ロギ ソープストーン 取扱説明書 燃焼室ドアを開け、19 ページの「着火時の薪 の組み方」の要領で薪を組み、着火剤を置い て着火します。 『慣らし焚き』の間（約２時間）はドアを10 分 間隔で開閉します。 ファイバーロープが、本体の硬化していない塗 料に付着するのを防ぐためです。 燃焼室ドアを開け、19 ページの「着火時の薪 の組み方」の要領で薪を組み、着火剤を置い て着火します。 着火 6 焚き方と燃焼維持 焚き方と燃焼維持 燃焼室ドアを閉じ、ロックします。 燃焼室ドアのガラスから炎の勢いを観察します。 炎の立ち上がりと煙 の引き込みの勢いが 上がったことを確認 します。 注意 ストーブの各ドアを開けたまま 使用してはいけません 燃焼中は各ドアを閉めた状態でご使用ください。 ストーブのドアを開けたまま運転すると、過剰なドラ フトを引き起こす、もしくは室内に煙や炎が漏れ出る 原因になります。 慣らし焚き 燃焼室ドア下部左側 の火力調節レバーを 右側いっぱいにスラ イドさせ全開にして ください。 火力調節レバーを右 燃焼室ドア下部左側の 火力調節レバーを右側 いっぱいにスライドさ せ全開にしてください。 火力調節レバーを右 慣らし焚きは、薪に着火をしてから薪が燃え尽き、 ストーブが冷えるまでです。 燃焼室の灰は、一定量（２㎝以下）あった方が 着火しやすく、または薪ストーブの耐久性保持 に役立ちます。しかし、グレートの開口部から 出る空気を妨げる場合は、下の写真のようにグ レートレバーを左右に動かし、グレートの穴が 見えるまで灰を落とします。その後、グレート レバーは左に止まるまでスライドさせておきま す。※グレートレバーは灰受けドアの中にあります。 灰受けボックス グレートレバーを右 グレートレバーを左 グレートレバーを右に寄せるとグレートの隙間が広くなり 左に寄せるとグレートの隙間が狭くなる ＝＝ 灰受けボックス 21 ロギ 、ロギ ソープストーン 取扱説明書 薪の追加 焚き方と燃焼維持 6 急激な火力変化により、本体から金属音が なることがありますが、製品不良ではありません。 注意 薪の投入量は燃焼室奥にある上下バックパネルの 間の二次燃焼空気吹き出し口の下まで、なおかつ 燃焼室入り口にあるアンダイアンを超えて落ち出 ない高さにしてください。 薪がくずれてガラスに当たらないように注意して ください。 薪をくべすぎると、高い温度での燃焼が続き、ス トーブが破損する、または燃焼室ドアを開けた際 に、燃焼した薪が外に飛び出すおそれがあります。 （おきの状態になった時に追加する薪の量は3kg 以内です。） 燃焼室に薪を入れすぎないでください。火力が大きす ぎるとドアを開けたときに炎が漏れる、またはストー ブや煙突が過熱され、破損の原因になります。 焚きすぎ注意 補足 投入した全ての薪の表面に炎が完全に行きわ たる、または炉内の各パネル表面の黒いスス が取れたら、炎の状態を確認しながら火力調 節レバーで火力を調節します。 レバーをゆっくり左に動かし 火力を弱くする 注意 火力が以前より強く感じる、火力調節 の反応が悪くなった、火力が抑えられないなどの症 状が現れた時は、ファイバーロープの交換時期かも しれません。本書33 ページ「気密テストの方法」 を実行し、必要であればファイバーロープを交換し てください。 火力調節を全閉にしたまま燃焼しては いけません 火力調節レバーが閉じた状態で使用し続けると、燃 焼がくすぶり煙が大量に発生する他、エアカーテン が機能せず、ススがガラスや燃焼室へ付着する原因 となります。 また、この状態からいきなり火力調節レバーを全開 にしたり、燃焼室ドアを開けるなどの動作を行う と、煙の中に含まれる未燃焼ガスに一気に火が付 き、大変危険です。 空気量を絞る場合は、燃焼室で炎が絶えずゆらいで いる状態を維持してください。 さらに火力をおさえたい場合は、投入する薪の量を 少なくしてください。 火力調節レバーの位置と得られる熱出力は、「薪 の質」や「煙突のドラフト（上昇気流）の状態」 「気 象条件」などに左右されます。ドラフトは煙突の 長さ、種類、設置状況、地形、付近の障害物など 様々な要因に影響されます。 断面 前方 バックパネル下 バッフルパネル バックパネル上 二次燃焼空気 吹き出し口 薪は ここまで アンダイアン 火力調節について 22 ロギ、ロギ ソープストーン 取扱説明書 消火 本製品は、火力調節を閉にしても燃焼空気の供給は 完全には遮断されません。よって、ガスストーブや 石油ストーブのように瞬時のうちに消火することは できません。薪が燃えつきて灰になった時が消火を 意味します。 外出する場合は、しばらく前から薪を追加するのを やめてください。 外出の際は、必ず燃焼室ドアが閉まっていることを 確認してください。また、周囲にある燃えやすいも のをストーブから十分離し、万が一に備えてからお 出かけください。 ストーブを設置している部屋にペットが入らないよ うにしてください。 6 焚き方と燃焼維持 焚き方と燃焼維持 薪の追加 火力調節レバーを右 ● 外出するときには 空気の通りが良くなるように隙間をあけて中～ 太い薪を２本程度足します。薪を足した後、燃 焼室ドアを閉めロックしてください。 薪が燃え出し安定し、追加した全ての薪の表 面に炎が行きわたってから、または各パネル の表面の黒いススが取れたら、 炎の状態を確認しながら火力 調節レバーで燃焼速度を制御 してください。 燃焼室内の薪が赤いおきの状態になったら、薪を追 加します。炎がある状態では、煙が室内に漏れ出し やすくなります。 火力調節レバーを最大にしてから、燃焼室ドア をゆっくり開け、おきを炉床全体に広げてくだ さい。 おきが不足している場合には、「焚き付け 用の薪」を足します。 薪がくすぶっている、火が完全に消えている場合には、 20 ページ「着火」の手順で着火を行ってください。 注意 注意 ストーブ本体や燃焼室内に水をかけて消火す るのは非常に危険です。また、このような急激冷却に よる消火はストーブ本体に重大な損傷をもたらします。 緊急時の処置（　　　8 ページ） 23 ロギ 、ロギ ソープストーン 取扱説明書 6 焚き方と燃焼維持 ストーブは使用者、煙突、燃料、そして住宅などか ら構成される暖房システムの一部です。システムの あらゆる部分がストーブの作動状態を左右します。 これらの要素がうまく調和して初めて全体のシステ ムが適切に機能します。 暖炉・薪ストーブの機能は自然のドラフト（上昇気 流）で決まります。ドラフトは煙突の周囲の外気温 より、煙の温度が高い場合に生じます。その温度差 が大きいほど、ドラフト作用も大きくなります。燃 焼室内の高温気体が煙突内を上昇していくと同時 に、燃焼用の空気をストーブに引き込む吸引力が生 じます。 給気口を開くことによって火が活発化する場合は、 ドラフトが適切であることを意味します。ストーブ の給気口を全開にした状態にもかかわらず、火が活 発にならない場合はドラフトを妨げる何らかの問題 が疑われます。ドラフトが弱い場合、給気口を開い てもストーブ内に空気を取り入れることができず、 火力の調節はできません。 システム構成の中で、煙突はドラフトを支配する大 きな要因です。煙突の断熱性能や煙突の直径、煙 突のレイアウトなどによって、ドラフトが早く生じ る場合もありますし、正常なドラフトが得られる温 度差に達するまで時間がかかる場合もあります。特 に断熱性能においてはストーブの燃焼室内で発生し た高温気体の熱を屋外に排気させるまで保持する ことが重要になります。以下に煙突の種類による特 徴とその効果を挙げます。 ●シングル煙突（一重室内煙突） シングル煙突（一重室内煙突）は名前のとおり、煙 突の中と外を金属製の板で仕切られた円筒です。 よって、煙突内部の熱は外部に放射されやすく、ス スやタールなどが煙突内部に付着し排気の抵抗とな り、ドラフト効果が弱まります。 ●断熱二重煙突 断熱煙突は内管と外管の間に、断熱材が充填され た円筒です。断熱層により煙の温度が屋外に排気 されるまで保たれ、安定したドラフト効果を得るこ とができます。断熱煙突はドラフト効果を得るため だけでなく、壁や屋根裏などの貫通部において、防 火上重要な役割を果たします。 ●屋内／屋外の設置 煙突は煙を保温する必要があるため、できるだけ屋 内に立ち上げるのが有効です。この方法は、住宅自 体が煙突の断熱材の役割を果たし、屋外に熱を失 うことがないため、より少ない熱量で煙突を暖め、 また保温することができます。 ドラフト管理 ドラフト管理 シングル煙突 （一重室内煙突） 断熱二重煙突 シングル煙突 （一重室内煙突） 断熱二重煙突 24 ロギ、ロギ ソープストーン 取扱説明書 7 ●煙突の高さ 煙突の高さは４m 以上とし、「60㎝、90㎝、3m 煙突基準」の安全条件を十分満たしていれば、有 効なドラフトが得られると考えられています。この 基準はドラフトばかりではなく煙突火災時の煙突周 り延焼防止になります。煙突の高さは高い方がより 良いドラフトを生むと考えがちですが、基準以上に 高さを加えることはドラフト問題の正しい解決策で はありません。実際、問題を悪化させることもあり ます。高い先の方の煙突が冷えてしまうからです。 煙突の高さは、必要以上に伸ばさない方が良いで しょう。 ●煙突径 煙突の内側寸法は、ストーブの排気口寸法と一致し なければなりません。煙突が気密性のあるストーブ に接続される場合、大きめの寸法は好ましくありま せん。それどころか、不利になる場合があります。 煙は膨張により熱を失います。 ●煙突のレイアウト 煙は煙突のトップまで上昇する過程で、曲がりがあ るたびに抵抗となり速度が落ちます。理想的な煙突 のレイアウトはストーブから垂直に真直ぐ伸ばす方 法です。 シングル煙突（一重室内煙突）を使用する推奨長さ はスターターから2.4m 以内とします。家の断熱 性能にもよりますが、これより長いと煙が冷却され ドラフトが弱まり、またクレオソートの問題が生じ る可能性があります。 ●単一排気 ストーブにはそれぞれ専用の煙突が必要です。気密 性のあるストーブが他の開放型の暖炉やストーブの 煙突に接続されている場合、煙突のドラフトは気密 性の高いストーブ以外の別の経路から空気を引き 込むため、効果が落ちます。ホースに穴が開いた掃 除機を仮定すると、この状況をよく理解することが できます。場合によっては、煙が逆流するおそれも あります。 ドラフト管理 ※風が吹くと建物のまわりは圧力の差ができます。 煙突はこの風圧帯より上まで立ち上げる必要があります。 以内 cm cm ※ 2.4m 以内の数値は、メーカーの推奨値。 現場によって異なりますので、販売店にお尋ねください。 25 ロギ 、ロギ ソープストーン 取扱説明書 7 シングル煙突 ●クレオソート クレオソートは薪（特に湿った薪）がゆっくり燃焼 した時に生じます。クレオソートは煙の濃度が高い、 または排気の速度が遅く、煙が130℃以下に冷や されると、煙突内に蓄積する有機タールです。蓄積 されたクレオソートは揮発性で、一定の温度以上 に加熱されると煙突火災を発生させるおそれがあ ります。 煙突のドラフトを左右する全ての要素は、クレオ ソートの蓄積にも影響します。従って、正しい煙突 レイアウトと燃焼操作で適切なドラフトを促し、ク レオソートの発生を最小限に抑えてください。 ●燃料 最適な方法でストーブが設置されていても、燃料の 質が悪いと効果が出ません。最適な燃料は、12 〜 18 ヶ月間乾燥させた堅木です。軟木でもかまいま せんが、堅木ほど火持ちが良くありません。 「乾燥させていない」薪は大量の水分を含んでいる ため、熱量は薪に残る水分の除去に使われてしまい ます。結果的に、暖房にまわる熱量が削減され煙 突内部の温度も上がらず、クレオソート発生の原因 となります。 薪の乾燥具合を知るには、水分量がひと目でわか る薪用の含水率計がおすすめです。薪は乾燥するに つれて収縮し、ひび割れが出てきますので、ひびの 入った薪ほど乾燥していることになります。 ●バックパフィング 煙突のドラフトがストーブから燃焼ガスを引き出す より早い速度で、薪が揮発性ガスを発生させた場 合にバックパフィングが生じます。ガスは点火に十 分な濃度と温度になるまで、燃焼室に待機します。 ストーブがバックパフィングを起こした場合は、火 力調節レバーを開放し空気を送り込んで煙を早く煙 道へ送り、大きな薪の使用を避けてください。燃焼 室の中の炎は常に鮮やかにゆらめいている状態に保 ちます。煙が多く速度の遅い火は効率が悪く、煙突 内にクレオソートを堆積させます。 ●ドラフト試験 ドラフトの不具合において、ドラフトが過剰な場合 の兆候としては、火力調節レバーで制御不可能な燃 焼や、ストーブの一部が赤熱することが挙げられま す。また、弱いドラフトの兆候としては、ストーブ や室内煙突接合部からの煙の漏れ、弱火、ガラス の汚れなどが挙げられます。 煙突ドラフトの簡単な試験方法は、火力調節レバー をしぼり、気流が安定するまで数分待ってから、火 力調節レバーを開け閉めして、火の強弱が調節でき るかどうかを観察する方法です（火力調節レバーを 操作してから、火の状態が変わるまで数分かかるこ ともあります）。火が調節できない場合は、ドラフ トが足りないのかもしれません。火力調節レバーを もうしばらく開放しておき、ドラフトが強くなるま で待ちます。 燃焼状態の記録を取り、それぞれの燃焼状態とス トーブ操作状態を関係付けていくと、お客様の設 置状況に合った燃焼方法が見つかるでしょう。 ●煙突ダンパー 状況（煙突・薪・気候）によって、ドラフトが強すぎ る場合には煙突ダンパーを設置してドラフトを適正 に制御することが可能です。 ドラフトの弱い煙突や気密の高い住宅、ストーブと 同一の部屋に換気扇が設置してある場合など、室 内の気圧がマイナスになる状況では煙突ダンパーの 設置は必要ありません。場合によっては排気が室内 に流出し危険をともなうことがあります。販売店に お問い合わせください。 ドラフト管理 ドラフト管理 26 ロギ、ロギ ソープストーン 取扱説明書 7 ●負圧 最適なドラフトはストーブへの給気量にも関係しま す。煙突は自然に得られる空気だけを引き込むこと ができます。 住宅の気密性が高く、ストーブへの給気が妨げられ る場合や、室内空気を屋外に排出する他の設備（特 にレンジ・フード、衣類乾燥機・機械換気設備のよ うな動力駆動設備）がストーブと空気を取り合う場 合、ドラフトの障害になります。ストーブ以外のそ うした設備の運転中に、ストーブが十分な空気を取 り込めるのであれば問題はありません。近くの窓や ドアを開けないと煙突が十分な空気を取り込めな いのであれば、外気取り入れ口を増設したり、屋外 からダクトをストーブに継ぎ、燃焼空気を直接引き 入れる必要があります。 ●ドラフト管理 ストーブで薪を燃やすということは「機械的な機能」 というより「使用者の技術」です。ストーブと煙突 が適切に設置されていれば、後は技術（操作のタイ ミング）を向上させればストーブのシステム全体の 機能はより高くなります。 システムを構成する要素によってそれぞれ違う、ス トーブの特性にあった適切な技術を得るために、燃 焼状態の記録を取り、それぞれの燃焼状態とストー ブ操作を関連付けていくと、より満足のいく効果を 得ることができるでしょう。 ドラフト管理 27 ロギ 、ロギ ソープストーン 取扱説明書 7 28 ロギ、ロギ ソープストーン 取扱説明書 点検・お手入れの区分 点検スケジュール 8 点検スケジュール ■ご使用のたびに ■気になったときに ■シーズン中２〜３回程度 注意 ・ 点検・お手入れを行うときは、ストーブを消火し、ストーブと煙突が十分冷えてから行ってください。 ・ 本書に記載されているメンテナンススケジュールは、本書に準じたご使用のもとでのスケジュールとなります。 ご使用の環境や状態にあわせて行ってください。 周囲の状態 ストーブ、煙突、および給気口の周囲は常に整理、掃除し、燃えやすいものを置かないようにしてください。 汚れ ストーブはいつも清潔に掃除してください。汚れたままのご使用は錆の発生などでストーブの劣化を早め ます。 ほこり ストーブや煙突に付いたほこりや汚れは掃除機で吸い取り、固くしぼった濡れ雑巾などでふき取ってくだ さい。 臭気・煙漏れ 燃焼中に臭いがしたり、煙突から煙が漏れていないか確認してください。異常があれば販売店に連絡して ください。 灰 燃焼室内や灰受けボックスが灰でいっぱいになる前に、取り出してください。 排気経路 煙の排気経路内がススで閉塞する前に燃焼室内と煙突を点検・掃除してください。 給気口のほこり 給気口がほこりで閉塞されないように、ブラシや電気掃除機などで取り除いてください。 遮熱板のほこり 煙突の遮熱板がある場合：ほこりが溜まったら、隙間に入るブラシなどで取り除いてください。 ドアガラス ガラスにススなどが付いた場合、お早めに専用のクリーナーで除去していただくことをおすすめします。 特にタール状のものが付着してしまった場合、放っておくと除去に手間がかかります。ガラスに割れが確 認されたときは、ただちに使用を中止し、お買い求めの販売店に連絡してください。 ■シーズン終了後 ■地震、洪水、落雷などの災害が発生したときの点検について ストーブの破損 ストーブに変形、損傷やガタつきが認められる場合は、お買い求めの販売店に連絡してください。 煙突 煙突は掃除の後に、外れ、劣化、および煙漏れのないことを確認してください。発見されたら、お買い求 めの販売店に連絡してください。 ファイバーロープ 弾力性がなくなり、ほつれ等の劣化が見られるファイバーロープは新しいものと交換してください。 バッフルパネル および 各パネル 湾曲した場合や割れてしまった場合、またはひどく削れた場合には、新しい部品と交換してください。 灰・ススの除去 ストーブ内の灰やススは、残しておくと湿気が溜まり錆の原因になりますので、全て取り除いてください。 塗装 ストーブの塗装がはがれた場合は、錆の発生を防ぐため耐熱補修スプレー（別売）を使って、表面を保護 してください。 対流層のほこり ストーブの本体側面、背面の対流層内部にほこりが溜まったら、隙間に入るブラシなどで取り除いてくだ さい。または、お買い求めの販売店にお問い合わせください。 地震、水害、落雷などの天災地変にあった場合はそのまま使用せず、必ずお買い求めになった販売店、または専門業者に点 検をご依頼ください。隠れた不具合に気づかず使用し続けると、火災の原因になります。 29 ロギ 、ロギ ソープストーン 取扱説明書 定期点検 ■定期点検の案内 点検スケジュール お客様ご自身で行われる日々のメンテナンスのほか、定期的（5 年に1 回程度）に専門業者の点検・整備を受けてくだ さい（有料）。点検を受けずに長期間使用し続けると、経年劣化等により、故障や事故の原因になります。 定期点検の実施 8 点検項目・内容 点検箇所 給排気経路の点検・掃除 給気ダクト、燃焼室の閉塞、および　煙突の接続部や支持部の劣化。 機能部品の点検・交換・掃除 グレート、燃焼室ドアガラス、燃焼室ドアアッセンブリー。 消耗部品の点検・交換 バッフルパネル、および各パネル、各部ファイバーロープ。 装置のはたらきの点検・交換 可動部（各種ドア）の調整、および操作部品。 防火設備の点検 炉台、炉壁、周囲可燃物。 煙突火災を起こした 煙突掃除で灰やススの他に、金属片や断熱材が混入 ドアが閉まらない ストーブや煙突の内部に歪みや破損が認められた 火力調節ができない ストーブや煙突が赤熱した 煙突が外れている、または強い異臭がする 煙突やストーブがガタつく ■本製品のパーツの保有期間は、製造打切り後10 年です。 ※次の症状が認められた場合は、すぐにお買い求めの販売店まで点検をご依頼ください。 ストーブと煙突をより良い状態で、快適かつ安全にお使いいただくために、ファイヤーサイドでは購入後、5 年を経過し たお客様に「あんしん点検」をご依頼いただきますようお願いしています。お買い求めの販売店、または当社にお問い合 わせください。 別紙「あんしん点検のご案内」 ・・・・・・・・ 30 ロギ、ロギ ソープストーン 取扱説明書 メンテナンス 9 灰の掃除 メンテナンス 注意 危険ですから燃焼中は灰の処理を行わない でください。ストーブが完全に冷えた状態で行ってくだ さい。 ストーブから取り出した灰を紙袋やビニール袋など可 燃性のものに絶対に入れないでください。火災の原因 になります。 燃焼室や灰受けボックスを灰でいっぱいにしないでく ださい。空気吹き出し口がふさがれて燃焼が不完全に なる他、薪やおきが外にこぼれたり、ドアが閉まらな くなり、焚きすぎによる破損の原因になります。 灰を可燃性の容器に入れない 灰をためすぎない 灰は燃焼過程の最後に残る物質でありながら、火鉢 での役割と同じく燃焼室でおき火を維持し、効率よ く次の薪に燃焼を移すためになくてはならない火床 としての役割があります。 しかし、火床として 一定の量を燃焼室に残しながら も、グレートから吹き出す空気の妨げにならないよ うに定期的な灰の除去をするのも、高い燃焼効率を 生み出すための重要な作業です。 取り出した灰は火災のおそれがないように、密閉 できる金属製の容器に移します。その際、周りの可 燃物から遠ざけて、厚み5cm 以上の金属以外の 不燃材の上に置き、72 時間以上経過させ、灰の 中に火の気がないことを確かめてから処分してくだ さい。 灰受けボックスの脱着方法 ●灰の処分について ●灰の除去 グレートレバー ロック解除 ロック ②ハンドル上へ ②ハンドル下へ ①手で押し込む ①手でおさえる 断面 前方 燃焼室の灰の処理方法は ３つ。いずれかの方法で 処理してください。 グレートレバー を左右に動かして、燃焼 室の灰を灰受けボックスに落とします。 グレートレバーを右に寄せ、グレートが 開いた状態にし、灰かき棒などのツールを使って、 グレートの隙間から灰を落とします。 シャベルなどで燃焼室から直接取り除き ます。 いずれの場合も灰は炉床に２cm 程度残し、灰を落 とし終えたらグレートレバーを左に戻してグレートの 開きが小さい状態にします。 灰受けボックスの中に灰が８割程度溜まったら安 全に処分してください。 ●灰の除去 方法1 方法2 方法3 グレートから 2cm 程度残す 灰は ここまで ドア部分にスプレーする場合は、ガラス、レ バー、ソープストーンを養生し、ドア以外に塗料が付着 しないようにご注意ください。その際、周囲に塗料が飛 び散らないようにダンボール等を敷いてい行います。 ポイント 31 ロギ 、ロギ ソープストーン 取扱説明書 メンテナンス 9 日常のお手入れ 本体全体のほこりや汚れを乾いた布、もしくは固く 絞った柔らかい濡れ布巾で、表面の汚れを落として ください。ストーブ表面に水分が残らないように注 意してください。 日常のお手入れ 固く絞った柔らかい濡れ布巾で本体全体のほこりや 汚れを落とします。落ちにくい汚れは、不織布研 磨材（研磨パッド）で汚れ部分をこすることにより 表面が削られ、きれいになります。研磨後、固く 絞った柔らかい濡れ布巾で本体全体の石粉を拭き取 ってください。 水を使用した場合には、良く拭き取り乾かしてくだ さい。 別売りの専用「ガラスクリーナー」を使用。使用方 法にしたがって汚れを落とし、自然に乾かしてくだ さい。タールなどで汚れがひどい場合は、研磨剤 を含んだクリーナーが有効ですが、継続的に使用し 続けると、ガラスの表面を傷つけるおそれがありま すのでご注意ください。 本体／ドアガラスのお手入れ 本書に記載されているメンテナンス以外は、分解お よび改造はしないでください。火災や破損の原因に なります。 分解・改造使用の禁止 注意 お手入れを行うときは、ストーブを消火し、 ストーブと煙突が十分冷えてから行ってください。また、 安全のため、ゴーグルやマスク、グローブ等の安全衛 生保護具を着用してください。 ・ワイヤーブラシ　 ・ウェス（布） ・耐熱補修用スプレー（別売） 必要工具 ・ウェス（布）　 ・不織布研磨材（研磨パッド） 必要工具 ・ウェス（布）、またはペーパータオル ・ガラスクリーナー 必要工具 ●黒塗装仕上げのお手入れ ●ソープストーンのお手入れ ●ドアガラスのお手入れ 本体の塗装が剥がれる/ 錆が発生した場合 ワイヤーブラシで錆や古い塗装を落とし、乾い た布で本体全体のほこりや汚れを拭き取ります。 湿らせた布を使う場合には、ストーブ表面に水 分が残らないように注意してください。 耐熱補修用スプレー（別売）で劣化部分、また は本体全体（ソープストーン部分は除く）を塗装 してください。新しいスプレーで塗装する場合、 周囲の色と違いが出る場合がありますので、目 立たない部分で試し塗りすることをおすすめしま す。スプレー作業中は十分な換気を行ってくだ さい。 32 ロギ、ロギ ソープストーン 取扱説明書 ・ ドアガラスが破損した場合はご使用をやめ、新し いガラスと交換してください。 ・ ガラスを扱う際は、ケガを防止するために、必ず グローブを着用してください。 割れたガラスが飛散しないように、表と裏から ガムテープなどで割れ目をつないでください。 ガラスをおさえているガラスクリップのうち、始 めに上部のネジを付属の六角レンチを使って緩 め、ガラスクリップを取り外します。その後、下 部のガラスクリップは外れない範囲でネジを緩 めてください。 破損したガラスをドアの表裏で支えて、ガラスの 上部を内側に傾けて、ガラスクリップから上へ抜 き出すように外します。 ガラスを交換する場合は、ガラス用ファイバー ロープも新しいものと交換してください。 33、34 ページ「ファイバーロープの交換」 取り外した逆の手順で、新しいガラスをはめ込 み、ガラスとファイバーロープが均一に当たって いるか確認してからガラスクリップを締め付けて ください。 メンテナンス ドアガラスの交換 ・ガムテープ ・六角レンチ（2㎜）／付属品 必要工具 注意 必ずHETA 社純正耐熱ガラスをお使いくだ さい。その他の代用品は決して使わないでください。 メンテナンス 【 燃焼室ドア 】 ドアラッチトップ ソケットスクリュー 燃焼室ドアレバーアッセンブリー ドアラッチボトム ファイバーロープ ファイバーロープ ドア用ローラー アッセンブリー 燃焼室ドアガラス ヒンジピン 燃焼室ドア ガラスクリップ 低頭ネジ 9 33 ロギ 、ロギ ソープストーン 取扱説明書 薪ストーブの気密性を保つため、ドアと本体の間、 ドアとガラスの間、灰受けボックスにファイバーロー プが使われています。 次のいずれかに該当する場合は、手順に従い新しい ファイバーロープと交換してください。 そのままお使いになると、過剰に燃焼空気が入り火 力コントロールができなくなります。過燃焼となり 燃焼室の中のパーツが歪んだりストーブの劣化を招 くばかりでなく大変危険です。 メンテナンス ファイバーロープの交換 弾力はあるが、途中で剥がれてしまったファイバーロープ は、耐火セメントや補修専用の接着剤（サーミックシール など）で再度貼り付けてください。 ① 劣化や破損 弾力がなく、触るとボロボロとほつれる、または 途中で切れている場合。 ② 密閉されていない ファイバーロープは使用に伴い硬くなり、徐々に 収縮していきます。気密テストを行い、ドアに隙 間が認められる場合は交換が必要です。 ●交換が必要な症状 備考 紙を長方形にカットし、ドアと本体の間に挟みこんで 燃焼室ドアをロックします。 ゆっくりと紙を引き出して、抵抗を感じずスルスルと 抜けてしまうようであれば密閉されていません。 同じテストをドアの周囲数箇所で行ってください。 ● 気密テストの方法 紙 上記以外にもファイバーロープが使用されていますが、非可動部なので、 パーツの取り外し時以外の交換は不要です。 位置 ① 燃焼室ドア周囲 ② 燃焼室ドアガラス ③ 灰受けボックス 品番 00233008 00233013 00233017 サイズ φ 12mm W8mm フラット （テープ付） φ 10mm 長さ 210cm 184cm 93cm 【燃焼室ドア 】 ファイバーロープの種類と必要な長さ ●ロギ、ロギ ソープストーン 共通 燃焼室ドア周囲用 ファイバーロープ ガラス用 ファイバーロープ ① ② ③灰受けボックス用 ファイバーロープ 9 34 ロギ、ロギ ソープストーン 取扱説明書 ファイバーロープの交換 メンテナンス ● ファイバーロープの交換方法 ドアを開けて、劣化したファイ バーロープを引き剥がします。 ※ガラス部の場合は32ページ 「ドアガラスの交換」によりガ ラスを取り外してください。 ワイヤーブラシを使って、ファ イバーロープの断片や古いセメ ント、もしくはシールを溝から きれいに取り除きます。 布を水に濡らしてきつく絞り、 溝に残った耐火セメント、もし くはシールの削り粉などをきれ いに掃除し、下地を整えます。 ファイバーロープを納める溝に 直径約３㎜の太さで耐火セメ ントを注入します。 ※ガラス用のファイバーロープ にはあらかじめ粘着シールが貼 り付けられています。 ファイバーロープを溝に納めて いきます。ファイバーロープは 指で押し込みながら引っ張る ことなく、自然の状態で納めて ください。 余分なファイバーロープ はハサミを使ってカット してください。次の要領 でカットすると端部のほ つれが防げます。 ファイバーロープを均 一に密着させるために、 一旦ドアをロックし、1 ～2 分経過させてくだ さい。 ロックの圧力により溝か らはみ出た耐火セメント をキレイに拭き取ってく ださい。 本体との癒 ゆ 着を防ぐた めに、必ずドアのロック を解除したまま24 時 間以上常温で乾燥させ てください。 メンテナンス ・ゴーグル ・マスク ・ワイヤーブラシ ・ハサミ ・新聞紙 ※ 1 ・布 ・六角レンチ2㎜ ※ 2 ・マスキングテープ ・耐火セメント（燃焼室ドア周囲のみ）・各種ファイバーロープ 必要工具／必要部材 ※ 1：こぼれ落ちた耐火セメントなどで 床を汚さないよう、養生に使用してくだ さい（少し大きめに敷きます）。 ※２：付属品。ガラス用ファイバーロープ を交換する際に使用します。 ※交換方法の写真は 別モデルのものです が、手順は同じです。 １）マスキングテー プをロープに巻く。 ２）巻いたマスキ ングテープの中央 をハサミでカット。 ３）マスキングテー プを残したまま、溝 に納める。 外側：燃焼室ドア周囲用ファイバーロープ （φ12㎜） 内側：ガラス用 ファイバーロープ （3 × 8㎜ テープ付） 9 35 ロギ 、ロギ ソープストーン 取扱説明書 パネルの掃除・交換 メンテナンス ● パネルの分解・組み立て手順 燃焼室ドアを開き、内部を掃除します。 上部にあるバッフルパネル（①）の左端部を持ち 上げ、斜めにしながら取り出します。 バッフルパネル（①）の上にススが溜まっている 場合には、掃除機で吸い取るかブラシ等で掃除 してください。バックパネルプロテクター（②） を外して掃除してください。 右のサイドパネル（③）の上部を内側に倒しなが ら取り外します。 左のサイドパネル（④）の上部を内側に倒しなが ら取り外します。 バックパネル（⑤〜⑧）を取り出し、二次燃焼空 気吹き出し口を掃除します。 各パネルに劣化、または部分的な欠損等がある場合 は、分解・組み立ての手順に従い掃除、または新品 と交換してください。 注意 ・ 操作中、または分解中に燃焼室内のパネルへ局部的 な力や衝撃、摩擦などを与えると破損の原因となり ますので、お取り扱いには十分ご注意ください。 ・ 湿った薪を燃焼させた場合、各パネルの寿命が短く なりますのでご注意ください。 ・ 組み立ては、逆の手順で行ってください。 ・ サイドパネルとバックパネルは隙間のないように取り付 けてください。隙間があると納まりませんのでご注意 ください。 ①バッフルパネル ②バッフルパネルプロテクター ③右サイドパネル ④左サイドパネル ⑤右上バックパネル ⑥左上バックパネル ⑦右下バックパネル ⑧左下バックパネル ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑤ ⑥ ⑦ ⑧ ※それぞれ形、 大きさが異な るためご注意 ください。 二次燃焼空気 吹き出し口 くぼみ パネル裏側 9 36 ロギ、ロギ ソープストーン 取扱説明書 メンテナンス 給気口の掃除 掃除ツール（別売り） メンテナンス 灰受けドアを開き、灰受けボックスを取り出します。 奥にある給気口の中を火力調節レバーを開閉させな がら、掃除機でほこりを取り除いてください。給気口 にダクトが接続され、屋外に給気取入れ口が設けら れている場合は、防虫網を点検掃除してください。 9 給気口 対流層の掃除 本体側面、背面の対流層内部のほこりを掃除する 時などに役立ちます。 【ロングキャットテイルブラシ】 （品番：51026） 断面 前方 灰受けボックス ストーブの側面・背面の対流層内部（図1、2 ）のほ こりがたまると、対流の妨げになります。シーズン終 了後、定期的に掃除を行ってください。 掃除する場所は、A 〜C になります。 A. ストーブトップ下の隙間 B. ストーブ背面の対流層（隙間） C. 各ドアを開けた時の左右の対流層（隙間） ストーブ背面 B の対流層 C の対流層 【図1 】 ストーブトップを外した上面図 ストーブ 側面 ストーブ 側面 【図2 】 ※対流層は図１、２で示した部分です。 ※「ロギ」と「ロギ ソープストーン」は掃除方法が 異なりますので、ご使用のモデルに合わせて、掃除 を行ってください。 部分：A の隙間 スターターリング ■部分：対流層 37 ロギ 、ロギ ソープストーン 取扱説明書 メンテナンス 9 ロギの場合 以下の手順に従いストーブトップを外し、ストーブ トップ下のほこりとストーブ側面・背面の対流層（図 １、2）を掃除します。 ストーブトップを外すときは必ず2 人で行ってくだ さい（ストーブトップは重量が18kg ありますので、 ご注意ください）。 作業が困難な場合には、ストーブ販売店に依頼する ことをおすすめします。 タッピングビスを外し、煙突を取り外します。 スターターリングを取り外し、ストーブトップ を注意深く持ち上げ、取り外します。 斜線部分のほこりを取り除きます。 煙突 スターター タッピングビス （3 箇所） ストーブトップ スターターリング ※ロギ ソープストーンをご使用の場合は、 38 ページをご覧ください。 対流層は深さがあり、また狭いため、柄の長い ブラシをご用意ください。 ストーブ背面、ドアの左右にある対流層（矢印 部分）に柄の長いブラシを差し込み動かし、ほ こりを下に落とします。 灰受けドア内部 に落ちたほこりを 掃除機で吸い取 ります。 掃除終了後、　　と逆の手順でストーブトップ、 スターターリング、煙突（ビス止め含む）を取り 付けます。 注意 ストーブトップをストーブに取り付ける際、 スターターの中心とストーブトップの煙突穴の中心が合 うように取り付けてください。 弊社取扱品『ロングキャットテイルブラシ』（36 ページ） をお使いいただくと容易にほこりを除去できます。 ストーブ背面 38 ロギ、ロギ ソープストーン 取扱説明書 ロギ ソープストーンの場合 掃除終了後、 　と逆の手順でベンチレーション トップを戻し、スターターリングをおろします。 タッピングビスを取り付けます。 スターターリング ストーブトップ ベンチレーション トップ 煙突のタッピングビスを外し、スターターリン グを持ち上げながら、ベンチレーショントップ をゆっくり持ち上げ横にずらします。 以下の手順に従い、ストーブトップ下のほこりとス トーブ側面・背面の対流層を掃除します。 作業が困難な場合には、ストーブ販売店に依頼する ことをおすすめします。 対流層 （36 ページ 図1、2）は深さがあり、ま た狭いため、柄の長いブラシをご用意ください。 ストーブ背面にある対流層とストーブトップ下 （矢印部分）に柄の長いブラシを差し込み動か し、ほこりを下に落とします。 弊社取扱品『ロングキャットテイルブラシ』（36 ページ） をお使いいただくと容易にほこりを除去できます。 灰受けドア内部に落ちたほこりを掃除機で吸い 取ります。 ※ロギをご使用の場合は、37 ページをご覧ください。 ドアの左右にある対流層（矢印部分）に柄の長 いブラシを差し込み動かし、ほこりを下に落と します。 タッピングビス ストーブ背面 メンテナンス メンテナンス 9 対流層の掃除 39 ロギ 、ロギ ソープストーン 取扱説明書 煙突の点検と掃除 ●煙突点検の必要性 ストーブの燃焼により、煙に含まれるススやクレオ ソートなどの物質が煙突内部に蓄積すると、煙突が つまって室内に煙が漏れるおそれがあるほか、燃え やすいクレオソートにより、煙突火災が発生するお それがあります。煙突内部の堆積物量は使用頻度や 使用状況によって異なりますが、シーズンを終えて から、次のシーズンまでの間に必ず点検を行い、煙 突内部に3㎜以上のススの堆積が確認された場合 は、煙突内部の掃除を行ってください。 26 ページ「クレオソート」 ●点検の重点部位 ススやクレオソートは燃焼室から煙突頂部の排気経 路全てにおいて堆積する可能性があります。特に、 シングル煙突（一重室内煙突）の内部、または煙 突トップとその付近の煙突内部が冷却されやすい箇 所、横引き部分や煙突ダンパーを備えている場合は その部分など、排気の抵抗のある部分は注意して点 検してください。 ●安全の確保 煙突掃除は設置の状況により、はしごを利用して屋 根に登らなければならない場合もありますが、安全 具の着用など、身の安全に十分配慮して行ってくだ 点検・掃除のために外した点検口や煙突は、 作業終了後もとに戻し、フタや煙突が確実に固定されて いるか必ず確認してください。 注意 さい。また、煙突の点検を行う前は、お買い求めの 販売店のアドバイスを得ることが重要です。ご自身 で行えない場合は、必ずお買い求めの販売店へご相 談ください。 ●掃除道具 煙突内部の掃除には、設置されている煙突の直径と 長さに応じて、ブラシとロッドが必要です。お買い 求めの販売店へご確認いただき、煙突掃除道具をご 購入ください。 ●点検口 一般的には煙突頂部の雨仕舞部材を外して、上から 煙突内部を覗き込み点検・掃除を行う方法と、図の ように点検口を備えた煙突（90°T 型、点検口付 直筒、またはエルボー）や接続部を外すことができ る煙突（自在煙突、スライドアジャスター）を利用 して煙突内部を点検・掃除する方法があります。お 客様により設置状況が異なりますのでお買い求めの 販売店へご確認ください。 スライド アジャスター 90°エルボー NOVA90°T ロッキングプラグ 自在煙突 点検口 メンテナンス 9 40 ロギ、ロギ ソープストーン 取扱説明書 ●掃除方法 点検口、もしくは煙突を外したところに、煙突掃除 用袋などのスス受を設けてブラシを煙突内部に挿入 していきます。エルボーの部分はブラシが挿入しに くい場合がありますが、専用のスプリングを使用す ると楽に挿入できます。決して勢いを付けるなど無 理に挿入しないようにしてください。振動で煙突が 外れてケガをするおそれがあります。煙突の全長と ロッドの長さを確認しながら、ブラシを最後まで挿 入してください。堆積物の質と量に応じて一往復も しくは２～３回繰り返してください。掃除後に煙突 内部を確認し、堆積物が除去されていれば終了です。 ●煙突点検・掃除に付随する点検内容 ・本体と煙突の接続部、および煙突どうしの接 続部に緩みやガタつきがないか。 ・屋外給気筒（口）開口部付近の整理整頓、お よびほこり除去。 ・カーテン、家具など可燃物の近接確認。 ・除去された堆積物にクレオソートが含まれる 場合、薪の含水率を確認。 ●次の場合は一時ご使用をおやめになり お買い求めの販売店へご相談ください ・除去された堆積物に、煙突が腐食したと思わ れる金属片が確認された場合。 ・煙突内部に変形、もしくは劣化が認められた 場合。 ・ 地震、水害、落雷等の天災地変が起こった場合。 ・煙突の接続部、もしくは隠蔽部から煙が漏れ る場合。 9 メンテナンス メンテナンス 9 41 ロギ 、ロギ ソープストーン 取扱説明書 10 トラブルシュート（問題解決のヒント） トラブルシュート 10 薪ストーブのトラブルには一つの現象において複合的に要因が存在する場合があります。要因のひとつひとつ を追及し対処することが問題解決のカギとなります。 この章をお読みになり、表にない場合、あるいはご自身で問題が解決されない場合や故障と思われるときは、 お買い求めの販売店へご相談ください。 処置 薪が湿っている ●●●●●●●● 含水率が20％以下まで乾燥した薪を使用してください。市 販の含水率計を使うことで簡単に薪の乾燥状態を知ること ができます。乾燥期間を1 年以上かけても乾燥しない場合 は、保管方法や保管場所を確認し改善してください。水分含 有量が多すぎると、熱はその水分を蒸発させるために奪われ、 連鎖的な燃焼にブレーキをかけます。 16 ページ「薪について」 薪が 乾燥しすぎている ● 乾燥に適した場所で長期間保管した薪は含水率が15% 以 下まで乾燥してしまう場合があります。含水率が20％前後 の薪と併用するか、薪と薪の間の隙間を少なくして燃やして ください。 杉、ヒノキ、松 などの軟木を 使用している ●●● 針葉樹の多くは広葉樹と比較すると密度が低く軽いため、短 時間当たりの熱量は大きくなります。針葉樹を使用する場合 は急激な温度上昇を回避するためにできるだけ太い薪を使 用してください。また、針葉樹の多くはヤニ成分を含んでお り、十分に乾燥がされていないと、タールやクレオソートを 発生させる原因となります。 薪の投入量が多い ●●●● 薪を燃焼室上部のバッフルパネルに当たるまで投入しない でください。燃焼室奥にある上下バックパネルの間の二次燃 焼空気吹き出し口までです。 21、22 ページ「薪の追加」 薪が細かすぎる ● 長時間の燃焼に必要な太さ10cm 程度の薪をご用意くだ さい。 塩や化学物質が 含まれた材木を 使用している ●●● 合板、塗装または防腐処理がされた木材、海水に浸された薪 は有害物質を発生させ、ストーブや煙突を破損させますので ご使用をおやめください。 焚きつけが少ない ●●●● スタートや薪の追加時には、太い薪に火が移るために必要と なる十分な量の焚きつけを使用してください。 おき火が足りない ●●●●● 燃焼が連鎖できる十分なおき床の量が必要です。追加された 薪はこのおき火からの熱を受け、燃焼が連鎖していきます。 薪と薪の間に 通気がない ●●●● 薪と薪の間には空気が通うように隙間を設けて積み上げて ください。特におき火のないスタート時は、焚き付けと薪の 間に十分な空間を設けてください。 燃料 現象 原因 燃えない（スタート時）燃えない（火力が強くならない）燃えすぎる（火力が強くなりすぎる）煙が室内に漏れ出すバックパフィング（空気不足・くすぶり）ガラスがくもる燃焼室に錆が出る灰色や茶色の煙が出る（多い）タールが発生する燃焼室ドアが閉まらない火力調節ができない 42 ロギ、ロギ ソープストーン 取扱説明書 トラブルシュート（問題解決のヒント） トラブルシュート 10 処置 火力調節レバーを 全開にしている ● 薪の表面に炎が完全に行きわたる、または各パネルの表面 の黒いススが取れたら、炎の状態を確認しながら火力調節 します。 20 〜22 ページ 火力調節レバーを 全閉にしている ●●●●●●● スタート時は燃焼が安定するまで火力調節レバーを全開に してください。燃焼室の中がくすぶっている場合は、火力 調節レバーを開けてください。燃焼室の炎は、常に揺らい でいる状態で運転してください。 ファイバーロ一プが 消耗している ●●●●● 弾力性を失ったものやほつれたものは新しいファイバー ロープに交換してください。 33 〜34 ページ「ファイバーロープの交換」 灰をためすぎている ●● ●● グレートの開口部からの空気が妨げられないよう、グレート を動かして灰を落としてください。 20 ページ「着火」 灰が大量に溜まる前に、燃焼室から取り除いてください。 30 ページ「灰の掃除」 火力調節機能の破損 ●●●●● 火力調節レバーと給気口が連動しない場合は内部で破損し ている可能性があります。お買い求めの販売店へご連絡くだ さい。 排気経路が 閉塞している ●●●●●●●● バッフルパネル上部の排気経路が閉塞している可能性があ ります。 35 ページ「パネルの掃除・交換」 給気の不足、ほこり が詰まっている ●●●●●●● 本体灰受けドア内の給気口を掃除してください。 36 ページ「給気口の掃除」 燃焼中に燃焼室ドア が開いている ●●● 着火、薪の追加のとき以外はドアを開けて使用しないでくだ さい。 燃焼室背面の 空気吹き出し口が 閉塞している ●●●●● バックパネル上部の二次燃焼空気吹き出し口を掃除して ください。 35 ページ「パネルの掃除・交換」 灰受けボックスを 正しくセットして いない ●●● 灰受けボックスを正しく取り付けてください。 18 ページ「灰受けボックスのセット方法」 ストーブ 現象 原因 燃えない（スタート時）燃えない（火力が強くならない）燃えすぎる（火力が強くなりすぎる）煙が室内に漏れ出すバックパフィング（空気不足・くすぶり）ガラスがくもる燃焼室に錆が出る灰色や茶色の煙が出る（多い）タールが発生する燃焼室ドアが閉まらない火力調節ができない 43 ロギ 、ロギ ソープストーン 取扱説明書 トラブルシュート 10 処置 煙突がススなどで 閉塞している ●●●●●● 排気の妨げにならないよう煙突内部のススが3㎜ 以上堆積 している場合は煙突掃除で除去してください。突然燃焼異常 が生じた場合は、煙突頂部に鳥の巣や飛来したゴミにより閉 塞した可能性があります。 39 〜40 ページ「煙突の点検と掃除」 また、煙突から落ちてきたススが、本体の内部に堆積し、排 気経路を閉塞している場合があります。ストーブと煙突の接 続部を取り外し、接続口から堆積物を取り除いてください。 給気筒、もしくは 給気口がゴミなどで 閉塞している ●●●●●● 屋外の給気フードトップに飛来したゴミにより閉塞してい る、もしくは室内のほこりが給気口に溜まっている場合は除 去してください。 ドラフトが強い ●● 常にドラフトが強い場合は煙突ダンパーの装着により解決さ れる場合があります。お買い求めの販売店へご連絡ください。 曲がりが多い、 あるいは横引きが 長い ●●●●●●● 曲がりや横引きにより排気抵抗が大きい可能性があります。 お買い求めの販売店へご連絡ください。 煙突が短い （４ｍ未満） ●●●●● 煙突は最低４m（海抜ゼロ地点）必要です。お買い求めの販 売店へご連絡ください。 煙突ダンパーが 閉じている ●●●●●● 煙突ダンパーを開けてください。 （煙突ダンパー付きのみ） 部屋の気密が高い ●●●●●●●● エネルギー効率を配慮した高気密住宅では、屋内空気の循 環が制限されているので、室内から十分な燃焼空気を得に くい場合があります。燃焼中にストーブに近い窓を少し開 けておくか、外気の導入により屋外から直接燃焼空気を取 り込むための経路が必要となります。お買い求めの販売店 へご連絡ください。 換気扇を 使用している ●●●●●● ストーブを据え付けている部屋（空間）の換気扇を止めて ください。 屋外障害物による 風圧帯 ※ある方向から吹 く風だけ逆流する 場合 ●●●●● 煙突頂部が障害物の風下に位置している場合、乱気流によ る風圧帯によって一時的に煙が逆流する場合があります。 この場合、どの方向からの風によるものかを判断すること は、障害物の原因特定、および問題解決の手がかりとなり ます。お買い求めの販売店へご連絡ください。 小春日和など 穏やかな天候時 ●●● 室内と屋外の温度差が小さい場合、適切なドラフトが生じ るまで時間がかかる場合があります。 強風時 ●●●● 煙突の頂部が横風にさらされると、頂部の風下側で負圧が 発生し、煙突内の負圧を補助する働きが生まれ、一時的に ドラフトが加速される場合があります。一方、強風の都度、 室内に煙が漏れる場合は、お買い求めの販売店へご連絡く ださい。 現象 原因 建物煙突天候燃えない（スタート時）燃えない（火力が強くならない）燃えすぎる（火力が強くなりすぎる）煙が室内に漏れ出すバックパフィング（空気不足・くすぶり）ガラスがくもる燃焼室に錆が出る灰色や茶色の煙が出る（多い）タールが発生する燃焼室ドアが閉まらない火力調節ができない 平面図 正面図 底面図 側面図 背面図 243 767 476 469 55 801 1027 115 300 φ151.9 27 φ182 後方煙突接続位置 内径 上方煙突接続位置 開口径 開口芯 165 開口径 給気ダクト接続位置 1027 945 758 409 82 炉床 99 給気ダクト床貫通芯 44 ロギ、ロギ ソープストーン 取扱説明書 ストーブ寸法図 仕様 仕様 （単位：mm） 11 ロギ 平面図 正面図 底面図 側面図 背面図 243 768 40 476 467 57 801 1027 φ151.9 φ182 115 300 165 後方煙突接続位置 上方煙突接続位置 内径 開口径 開口芯 開口径 給気ダクト接続位置 99 給気ダクト床貫通芯 69 1027 958 409 757 炉床 45 ロギ 、ロギ ソープストーン 取扱説明書 （単位：mm） 11 仕様 ロギ ソープストーン 46 ロギ、ロギ ソープストーン 取扱説明書 11 仕様 名称 ロギ ロギ ソープストーン ストーブ重量 176 kg 244 kg 材質 本体／スチール、ドア／鋳鉄 本体／スチール、ソープストーン　ドア／鋳鉄 本体仕上げ 耐熱黒塗装 耐熱黒塗装 ドア仕上げ 耐熱黒塗装 耐熱黒塗装 公称出力試験（kW）* 7.7 kW 7.7 kW 暖房出力（kW）* 4 ～ 14kW 4 ～ 14kW 暖房面積* 50 ～ 200㎡ 50 ～ 200㎡ 最小ドラフト値* 0.10mbar 0.10mbar CO %　/　mg/N㎥ 13% O2* 0,07%　/　960mg/N㎥ 0,07%　/　960mg/N㎥ 燃焼効率* 86% 86% エネルギー効率クラス*** A ＋ A ＋ 煤塵濃度測定値（NS3058）** 1.33g/kg 1.33g/kg 煤塵濃度測定値（EN13240）* 10mg/N㎥ 10mg/N㎥ 燃焼室幅 553mm 553mm 排気ガス量* 5.6g/sec 5.6g/sec 排気ガス温度* 204℃ 204℃ NOx mg / N㎥ 13% O2* 80 80 燃焼システム クリーンバーン クリーンバーン 燃料の種類 薪薪 薪投入量 3kg（1.8kg*） 3kg（1.8kg*） 薪長さ 50 cm 50 cm 灰受けボックス 標準装備 標準装備 レッグレベラー 標準装備 標準装備 煙突接続方向 垂直、水平 垂直、水平 煙突直径 φ 150 mm φ 150 mm 給気口直径 φ 125 mm φ 125 mm 製造国 デンマーク デンマーク 仕様一覧 * はEN（欧州統一規格）13240、** はノルウェー規格による試験値です。 *** の「エネルギー効率クラス」について 2015 年以降、欧州連合は木質バイオマスを燃料とする暖房器具等の性能をA++ からG まで格付けし、これらを取得した器具のみ販売 を可能とする規制を設けています。この規制は燃料消費量を減らし、大気汚染物質の排出を制限することを目的とし、欧州連合に属する 28 か国すべてとEEA（欧州経済領域）に義務化されています。HETA 社はすべての製品においてA 以上の格付けを取得しています。 ・上記スペックは、住宅構造、設置方法、薪質、お客様の使用状況により、必ずしも一致するものではありません。 ・付属品一覧：9 ページ 47 ロギ 、ロギ ソープストーン 取扱説明書 まずはトラブルシュート（41〜43 ページ）をご確 認ください。解決しない場合やトラブルシュートに ない異常、破損がある時は使用を中止し、お買い 上げの販売店にご相談ください。 保証について 保証書は、本体に同梱してあります。 「お引き渡し日・販売店名」等に記入漏れがないか ご確認ください。記入漏れがある場合は、保証い たしかねますのでご注意ください（記入もれのある 場合は、お買い上げの販売店にお申し出ください）。 保証書は内容をよくお読みになった後、大切に保管 してください。 保証期間中の修理に際しては必ず保証書をご提示 ください。 保証期間 保証期間はお買い上げいただいた日から５年間で す。この期間中に本書に従った正常な使用状況のも とで故障が発生した場合、消耗部品（29 ページ） を除き保証書の規定に従って無料修理させていた だきます。 保証期間が過ぎていても修理すれば使用できる場 合に限り、ご希望により有料にて修理いたします。 お買い求めの販売店までお問い合わせください。 修理料金は部品代などで構成されています。 ・ 技術料／診断、故障箇所の修理、部品交換、調整、 完了点検などの作業にかかる費用です。 ・ 部品代／修理に使用した部品、および補助材料費 用です。 ・ 出張料／製品のある場所へ技術者を派遣する場 合の費用です。 補修用性能部品の保有期限 補修用性能部品 （性能を維持するために必要な部 品）の保有期限は製造打ち切り後10 年です。 あんしん点検のご案内 所有者登録にご記入いただき、あんしん点検のご登 録をしていただいたお客様には、お引き渡しから5 年後にあんしん点検（点検は有料）のご案内通知を お送りさせていただきます。 ご不明な点や修理に関するご相談は･･･ ご不明な点ならびに故障・修理、あるいは部品のお 取り替えに関するご相談は、お買い求めの販売店に お問い合せください。 保証とアフターサービス 修理を依頼される前に …… 修理料金の内容 12 保証とアフターサービス より一層のご理解をいただくために、本書とあわせて公式サイトもご利用ください。 ファイヤーサイド 公式サイト　https://www.firesidestove.com FS- ⑲ Ⓒ Fireside Co.,Ltd. 掲載されているすべての情報、および写真、イラスト等の無断転載、複写、複製を禁じます。 〒399-4117 長野県駒ヶ根市赤穂497-871 ファイヤーサイド株式会社 https://www.firesidestove.com 70120-46-7877
