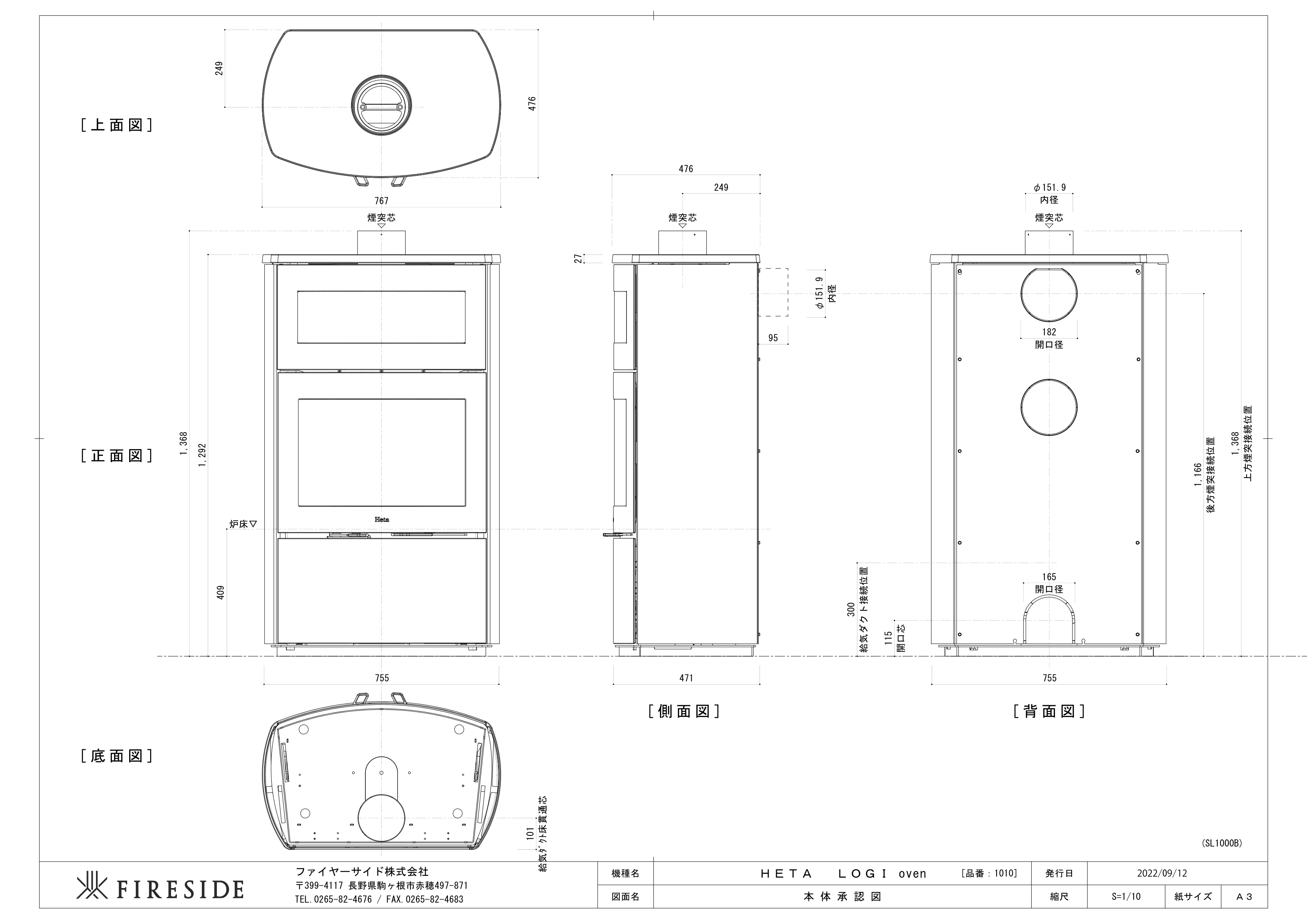

HETA（ヒタ） LOGI OVEN
図面

［上面図］ ［底面図］ ＨＥＴＡ 　ＬＯＧＩ oven (SL1000B) [品番：1010] 755 101 給気ﾀﾞｸﾄ床貫通芯 409 炉床▽ 767 249 ［側面図］ ［背面図］ 471 755 165 開口径 182 開口径 φ151.9 内径 27 95 476 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 紙サイズ Ａ３ 煙突芯 煙突芯 476 249 煙突芯 300 給気ダクト接続位置 開口芯 115 後方煙突接続位置 上方煙突接続位置 内径 φ151.9 1,166 1,368 ［正面図］ 1,368 1,292 2022/09/12
