HETA（ヒタ） MODERNA（2026年版）
図面

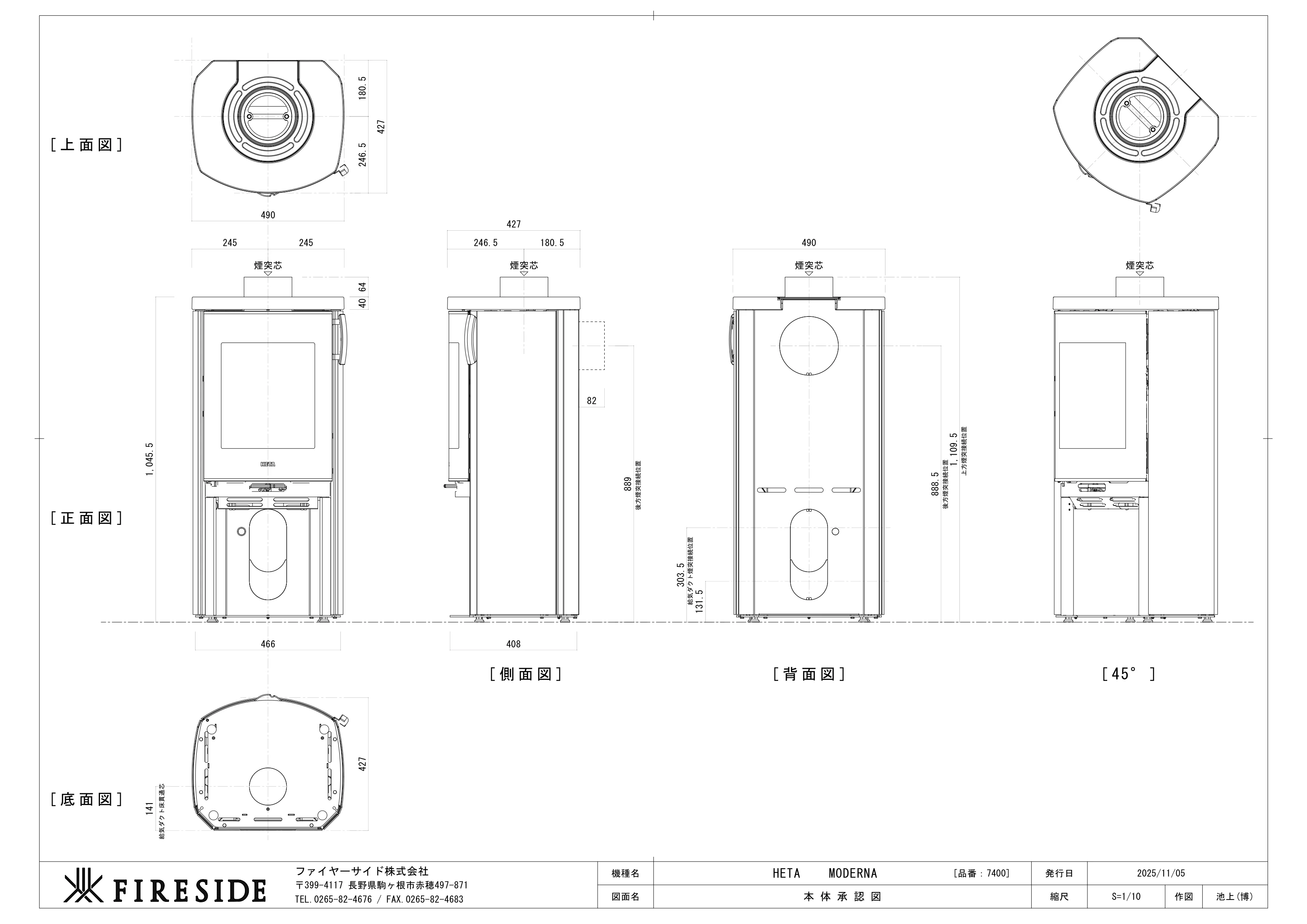

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 S=1/10 2025/11/05 作図 池上(博) HETA　　MODERNA [品番：7400] 82 889 後方煙突接続位置 煙突芯 煙突芯 141 給気ダクト床貫通芯 408 ［正面図］ ［上面図］ ［底面図］ ［側面図］ ［45° ］ 煙突芯 ［背面図］ 後方煙突接続位置 上方煙突接続位置 煙突芯 466 40 64 427 1,045.5 888.5 1,109.5 490 245 245 本 体 承 認 図 490 427 246.5 180.5 427 180.5 246.5 給気ダクト煙突接続位置 303.5 131.5 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 S=1/10 2025/11/05 作図 池上(博) HETA　　MODERNA [品番：7400] 斜め45°設置時　可燃物燃焼範囲 前方　可燃物離隔距離 1,100 後方　可燃物離隔距離 160 床の保護範囲 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 前方　可燃物離隔距離 1,100 後方　可燃物離隔距離 床の保護範囲 80 427 300 427 300 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 490 490 400 側方　可燃物離隔距離 400 側方　可燃物離隔距離 側方　可燃物離隔距離 200 側方　可燃物離隔距離 200 遮熱板なし 遮熱板あり 1,100 1,100 374 120 120 697 349 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 S=1/10 2025/11/05 作図 池上(博) HETA　　MODERNA [品番：7400] 床の保護範囲 150 395 395 150 790 ＯＯ 300 547 ＭＰ
