HETA（ヒタ） NORN OVEN
設置計画資料

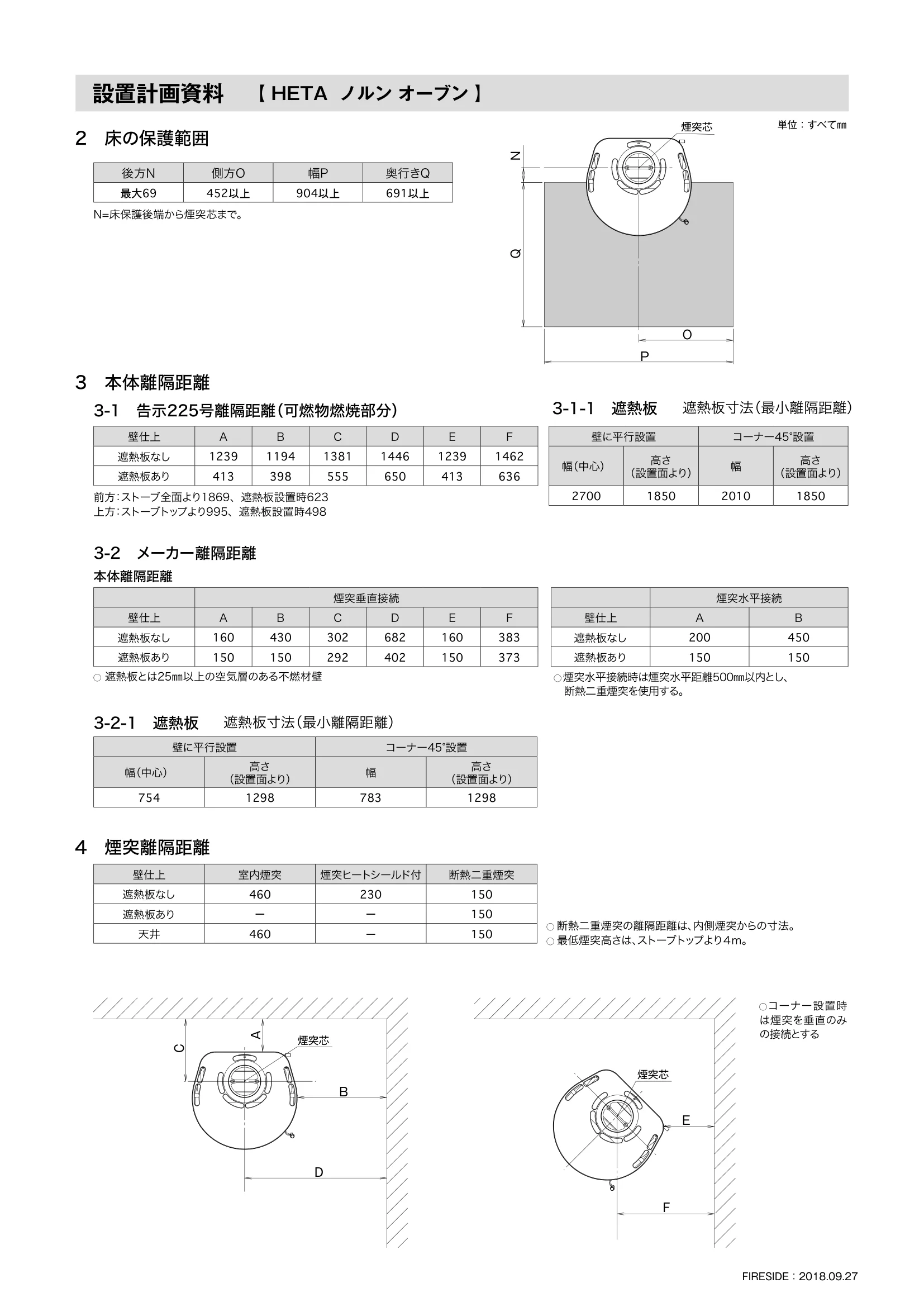

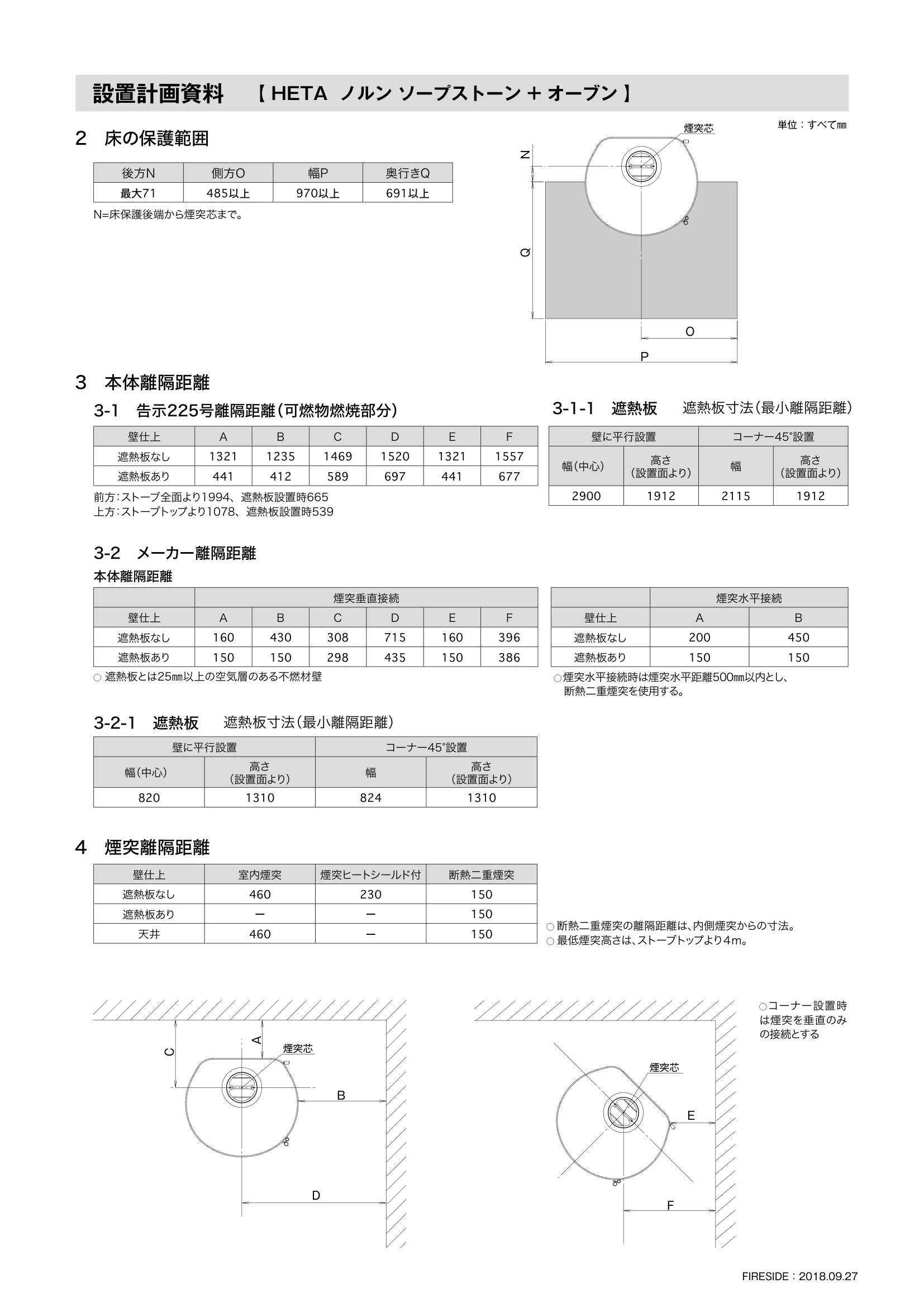

FIRESIDE：2018.09.27 設置計画資料 【 HETA ノルン オーブン 】 2　床の保護範囲 N=床保護後端から煙突芯まで。 後方N 側方O 幅P 奥行きQ 最大69 452以上 904以上 691以上 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より1869、遮熱板設置時623 上方：ストーブトップより995、遮熱板設置時498 壁仕上 ABCDEF 遮熱板なし 1239 1194 1381 1446 1239 1462 遮熱板あり 413 398 555 650 413 636 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2700 1850 2010 1850 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 754 1298 783 1298 単位：すべて㎜ 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 160 430 302 682 160 383 遮熱板あり 150 150 292 402 150 373 本体離隔距離 ◯コーナー設置時 は煙突を垂直のみ の接続とする 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 NQPO 煙突芯 煙突芯 ＣADB 煙突芯 EF FIRESIDE：2018.09.27 設置計画資料 【 HETA ノルン ソープストーン + オーブン 】 2　床の保護範囲 N=床保護後端から煙突芯まで。 後方N 側方O 幅P 奥行きQ 最大71 485以上 970以上 691以上 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より1994、遮熱板設置時665 上方：ストーブトップより1078、遮熱板設置時539 壁仕上 ABCDEF 遮熱板なし 1321 1235 1469 1520 1321 1557 遮熱板あり 441 412 589 697 441 677 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2900 1912 2115 1912 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 820 1310 824 1310 単位：すべて㎜ 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 160 430 308 715 160 396 遮熱板あり 150 150 298 435 150 386 本体離隔距離 ◯コーナー設置時 は煙突を垂直のみ の接続とする 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 NQPO 煙突芯 DABC 煙突芯 EF 煙突芯 FIRESIDE：2018.09.27 設置計画資料 【 HETA ロギ 】 2　床の保護範囲 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より2044、遮熱板設置時682 上方：ストーブトップより1257、遮熱板設置時629 壁仕上 ABCDEF 遮熱板なし 1354 1067 1597 1451 1354 1740 遮熱板あり 452 356 695 740 452 838 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2800 1770 2030 1770 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1067 1045 997 1045 単位：すべて㎜ 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 150 450 393 834 150 536 遮熱板あり 150 150 393 534 150 536 本体離隔距離 ◯コーナー設置時 は煙突を垂直のみ の接続とする 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 N=床保護後端から煙突芯まで。 側方O 幅P 奥行きQ 584以上 1168以上 668以上 ＱＰO 煙突芯 ABDC 煙突芯 EF 煙突芯 FIRESIDE：2018.09.27 設置計画資料 【 HETA ロギ オーブン 】 2　床の保護範囲 N=床保護後端から煙突芯まで。 側方O 幅P 奥行きQ 584以上 1168以上 668以上 単位：すべて㎜ ◯コーナー設置時 は煙突を垂直のみ の接続とする ＱＰO 煙突芯 ABDC 煙突芯 EF 煙突芯 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より2390、遮熱板設置時797 上方：ストーブトップより1257、遮熱板設置時629 壁仕上 ABCDEF 遮熱板なし 1583 1247 1832 1631 1583 1974 遮熱板あり 528 416 777 800 528 919 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 3150 2110 2280 2110 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1067 1392 995 1392 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 150 450 399 834 150 541 遮熱板あり 150 150 399 534 150 541 本体離隔距離 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 FIRESIDE：2018.09.27 設置計画資料 【 HETA ロギ ソープストーン 】 ◯コーナー設置時 は煙突を垂直のみ の接続とする 2　床の保護範囲 N=床保護後端から煙突芯まで。 側方O 幅P 奥行きQ 584以上 1168以上 668以上 単位：すべて㎜ ＱＰO 煙突芯 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より2059、遮熱板設置時687 上方：ストーブトップより1258、遮熱板設置時629 壁仕上 ABCDEF 遮熱板なし 1364 1074 1607 1458 1364 1749 遮熱板あり 455 358 698 742 455 840 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2800 1780 2040 1780 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1068 1058 995 1058 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 150 450 393 834 150 535 遮熱板あり 150 150 393 534 150 535 本体離隔距離 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 ACDB 煙突芯 EF 煙突芯 ＱＰO 煙突芯 FIRESIDE：2018.09.27 設置計画資料 【 HETA ロギ ソープストーン + オーブン 】 ◯コーナー設置時 は煙突を垂直のみ の接続とする ACDB 煙突芯 EF 煙突芯 2　床の保護範囲 N=床保護後端から煙突芯まで。 側方O 幅P 奥行きQ 584以上 1168以上 668以上 単位：すべて㎜ ＱＰO 煙突芯 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より2403、遮熱板設置時801 上方：ストーブトップより1258、遮熱板設置時629 壁仕上 ABCDEF 遮熱板なし 1592 1254 1841 1638 1592 1983 遮熱板あり 531 418 780 802 531 922 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 200 450 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 3160 2120 2290 2120 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1018 1405 996 1405 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 150 450 398 834 150 541 遮熱板あり 150 150 399 534 150 541 本体離隔距離 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。
