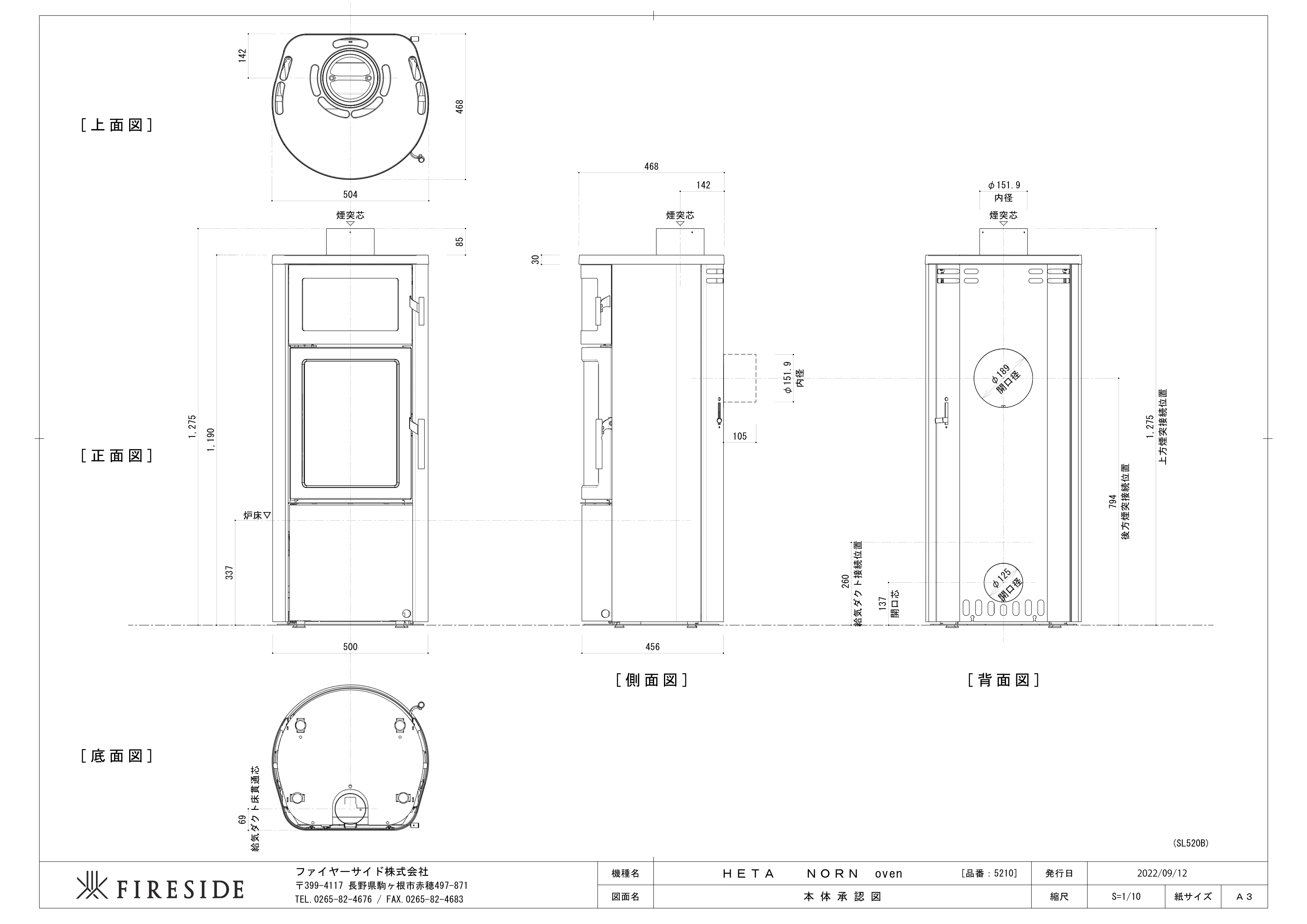

承認図
1ページの技術資料
この資料について
資料の内容
画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。
テキスト内容
この資料から読み取れるテキストです。
ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名
本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
［底面図］
［正面図］
［上面図］
85
1,275
1,190
炉床▽
337
500
開口径
開口径
φ125
φ189
456
30
105
内径
142
504
[品番：5210]
(SL520B)
ＨＥＴＡ ＮＯＲＮ oven
［側面図］
［背面図］
468
煙突芯
煙突芯
468
142
煙突芯
69
給気ダクト床貫通芯
給気ダクト接続位置
260
開口芯
137
794
後方煙突接続位置
1,275
上方煙突接続位置
φ151.9
内径
φ151.9
2022/09/12
