HETA（ヒタ） NORN
パーツリスト

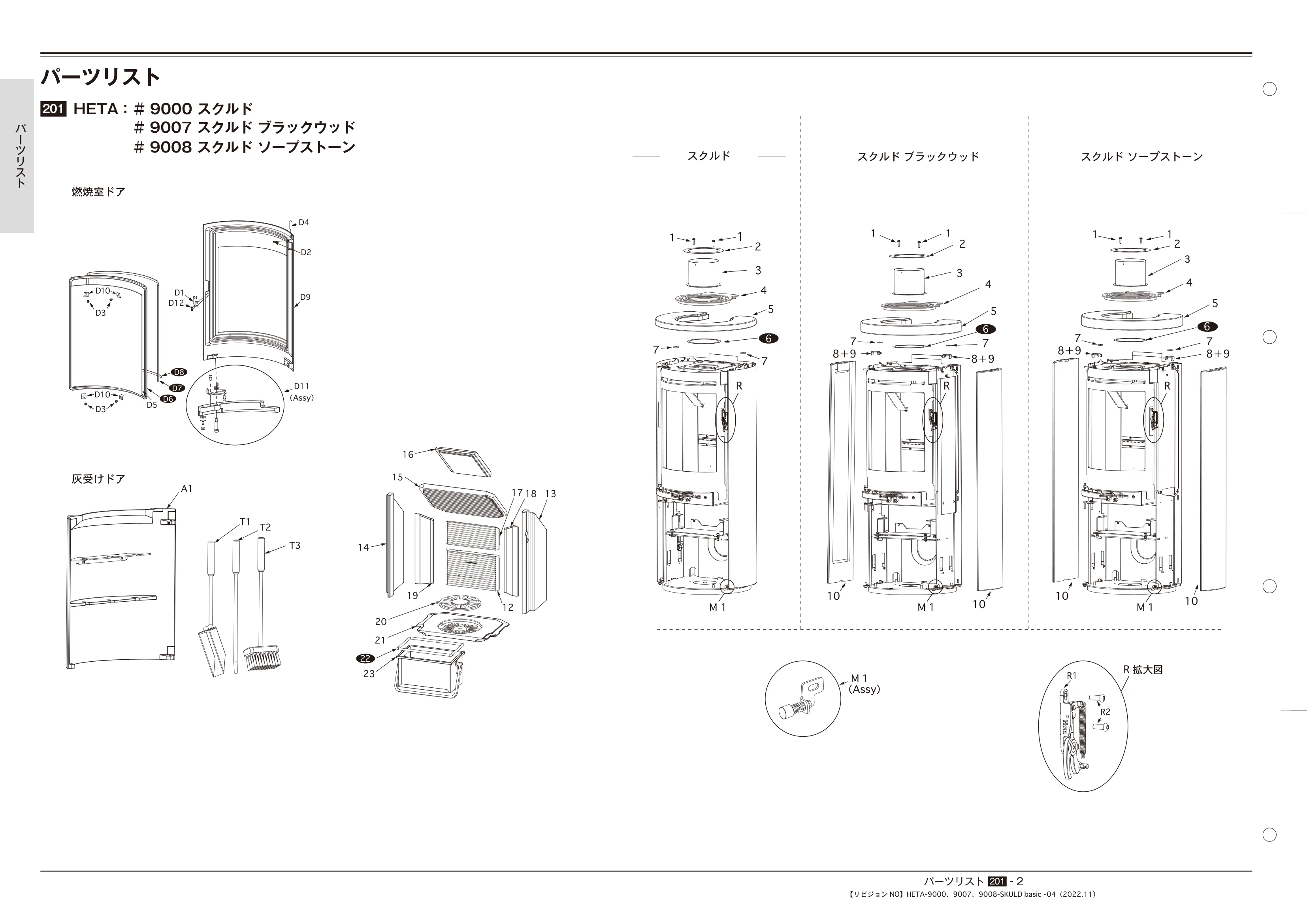

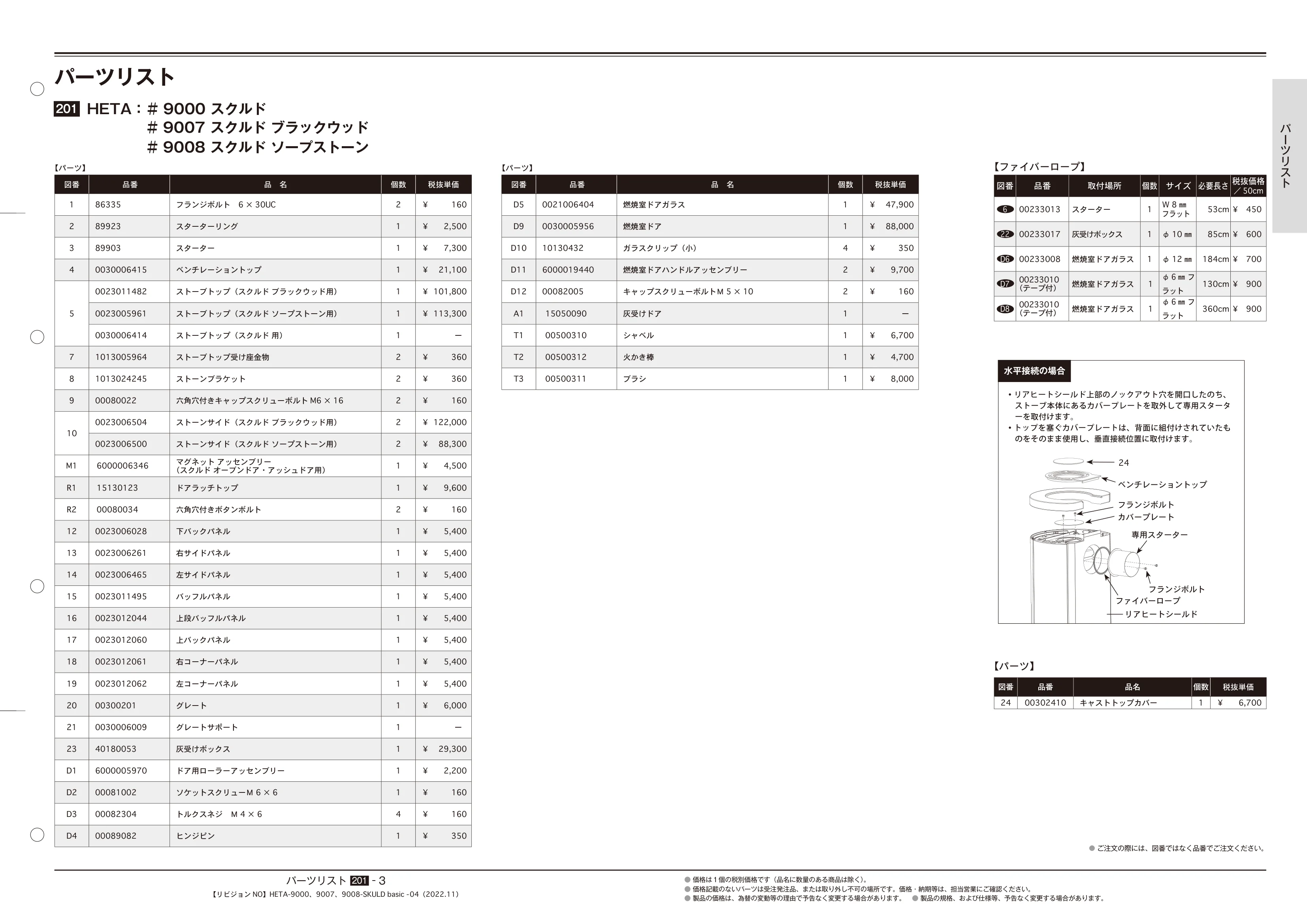

パーツリスト 201 ━ 1 パーツリスト COPYRIGHT 2022.11 BY FIRESIDE COMPANY LTD. パーツリスト FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ パーツリスト 201 ━ 2 04（2022.11） 【リビジョンNO】HETA-9000、9007、9008-SKULD basic - パーツリスト パーツリスト 201 HETA：＃9000 スクルド ＃9007 スクルド ブラックウッド ＃9008 スクルド ソープストーン パーツリスト◯◯◯◯ 燃焼室ドア 灰受けドア スクルド スクルド ブラックウッド スクルド ソープストーン ３ 4 1 2 5 7 8＋9 1 7 8＋9 10 10 6 １ 2 3 4 5 6 7 8＋9 １ 7 8＋9 10 10 1 1 2 3 4 5 7 R 7 6 RR D12 D1 D9 D2 D5 D11 （Assy） D3 D10 D3 D10 D4 D6 D7 D8 A1 T1 T2 T3 15 16 17 13 18 23 21 20 19 14 12 22 M 1 M 1 （Assy） R1 R2 R 拡大図 M 1 M 1 パーツリスト 201 ━ 3 04（2022.11） 【リビジョンNO】HETA-9000、9007、9008-SKULD basic - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】 図番 品番 品　名 個数 税抜単価 1 86335 フランジボルト　6 × 30UC 2 ¥ 160 2 89923 スターターリング 1 ¥ 2,500 3 89903 スターター 1 ¥ 7,300 4 0030006415 ベンチレーショントップ 1 ¥ 21,100 5 0023011482 ストーブトップ（スクルド ブラックウッド用） 1 ¥ 101,800 0023005961 ストーブトップ（スクルド ソープストーン用） 1 ¥ 113,300 0030006414 ストーブトップ（スクルド 用） 1 ー 7 1013005964 ストーブトップ受け座金物 2 ¥ 360 8 1013024245 ストーンブラケット 2 ¥ 360 9 00080022 六角穴付きキャップスクリューボルトM6 × 16 2 ¥ 160 10 0023006504 ストーンサイド（スクルド ブラックウッド用） 2 ¥ 122,000 0023006500 ストーンサイド（スクルド ソープストーン用） 2 ¥ 88,300 M1 6000006346 マグネット アッセンブリー （スクルド オーブンドア・アッシュドア用） 1 ¥ 4,500 R1 15130123 ドアラッチトップ 1 ¥ 9,600 R2 00080034 六角穴付きボタンボルト 2 ¥ 160 12 0023006028 下バックパネル 1 ¥ 5,400 13 0023006261 右サイドパネル 1 ¥ 5,400 14 0023006465 左サイドパネル 1 ¥ 5,400 15 0023011495 バッフルパネル 1 ¥ 5,400 16 0023012044 上段バッフルパネル 1 ¥ 5,400 17 0023012060 上バックパネル 1 ¥ 5,400 18 0023012061 右コーナーパネル 1 ¥ 5,400 19 0023012062 左コーナーパネル 1 ¥ 5,400 20 00300201 グレート 1 ¥ 6,000 21 0030006009 グレートサポート 1 ー 23 40180053 灰受けボックス 1 ¥ 29,300 D1 6000005970 ドア用ローラーアッセンブリー 1 ¥ 2,200 D2 00081002 ソケットスクリューＭ6 × 6 1 ¥ 160 D3 00082304 トルクスネジ　Ｍ4 × 6 4 ¥ 160 D4 00089082 ヒンジピン 1 ¥ 350 【パーツ】 図番 品番 品　名 個数 税抜単価 D5 0021006404 燃焼室ドアガラス 1 ¥ 47,900 D9 0030005956 燃焼室ドア 1 ¥ 88,000 D10 10130432 ガラスクリップ（小） 4 ¥ 350 D11 6000019440 燃焼室ドアハンドルアッセンブリー 2 ¥ 9,700 D12 00082005 キャップスクリューボルトＭ5 × 10 2 ¥ 160 A1 15050090 灰受けドア 1 ー T1 00500310 シャベル 1 ¥ 6,700 T2 00500312 火かき棒 1 ¥ 4,700 T3 00500311 ブラシ 1 ¥ 8,000 201 HETA：＃9000 スクルド ＃9007 スクルド ブラックウッド ＃9008 スクルド ソープストーン 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 6 00233013 スターター 1 W 8 ㎜ フラット 53cm ¥ 450 22 00233017 灰受けボックス 1 φ 10 ㎜ 85cm ¥ 600 D6 00233008 燃焼室ドアガラス 1 φ 12 ㎜ 184cm ¥ 700 D7 00233010 （テープ付） 燃焼室ドアガラス 1 φ 6 ㎜ フ ラット 130cm ¥ 900 D8 00233010 （テープ付） 燃焼室ドアガラス 1 φ 6 ㎜ フ ラット 360cm ¥ 900 パーツリスト◯◯◯◯ 【パーツ】 図番 品番 品名 個数 税抜単価 24 00302410 キャストトップカバー 1 ¥ 6,700 フランジボルト 24 ベンチレーショントップ 専用スターター カバープレート 水平接続の場合 ・リアヒートシールド上部のノックアウト穴を開口したのち、 ストーブ本体にあるカバープレートを取外して専用スタータ ーを取付けます。 ・トップを塞ぐカバープレートは、背面に組付けされていたも のをそのまま使用し、垂直接続位置に取付けます。 フランジボルト ファイバーロープ リアヒートシールド パーツリスト 201 ━ 4 04（2022.11） 【リビジョンNO】HETA-9010、9017、9018-SKULD oven - パーツリスト パーツリスト 201 HETA：＃9010 スクルド オーブン ＃9017 スクルド ブラックウッド＋オーブン ＃9018 スクルド ソープストーン＋オーブン パーツリスト◯◯◯◯ オーブンドア 燃焼室ドア 灰受けドア スクルド ブラックウッド + オーブン スクルド ソープストーン + オーブン スクルド オーブン 1 3 4 5 7 8＋9 1 7 8＋9 10 10 6 2 1 1 3 4 5 6 2 7 7 8＋9 8＋9 10 10 1 3 2 4 5 7 1 7 6 A1 T1 T2 T3 M 1 （Assy） R1 R2 R 拡大図 15 16 17 13 18 23 21 20 19 14 12 22 B6 B4 B2 B9 B9 B3 B7 B7 B1 B9 B1 B1 B9 B1 B8 B5 B5 M 1 M 1 M 1 R M1 RR D12 D1 D9 D2 D5 D11 （Assy） D3 D10 D3 D10 D4 D6 D7 D8 M1 M1 パーツリスト 201 ━ 5 04（2022.11） 【リビジョンNO】HETA-9010、9017、9018-SKULD oven - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 201 HETA：＃9010 スクルド オーブン ＃9017 スクルド ブラックウッド＋オーブン ＃9018 スクルド ソープストーン＋オーブン 【パーツ】 図番 品番 品　名 個数 税抜単価 1 86335 フランジボルト　6 × 30UC 2 ¥ 160 2 89923 スターターリング 1 ¥ 2,500 3 89989 スターター（スクルド ブラックウッド＋オーブン用） 1 ¥ 7,300 89989 スターター（スクルド ソープストーン＋オーブン用） 1 ¥ 7,300 89903 スターター（スクルド オーブン用） 1 ¥ 7,300 4 0030006415 ベンチレーショントップ 1 ¥ 21,100 5 0023006503 ストーブトップ （スクルド ブラックウッド＋オーブン用） 1 ¥ 78,600 0023005961 ストーブトップ （スクルド ソープストーン＋オーブン用） 1 ¥ 113,300 0030006414 ストーブトップ （スクルド オーブン用） 1 ー 7 1013005964 ストーブトップ受け座金物 2 ¥ 360 8 1013024245 ストーンブラケット 2 ¥ 360 9 00080022 六角穴付きキャップスクリューボルトM6 × 16 2 ¥ 160 10 0023019143 ストーンサイド （スクルド ブラックウッド＋オーブン用） 2 ¥ 133,000 0023019146 ストーンサイド （スクルド ソープストーン＋オーブン用） 2 ¥ 95,000 M1 6000006346 マグネット アッセンブリー （スクルド オーブンドア・アッシュドア用） 2 ¥ 4,500 R1 15130123 ドアラッチトップ 1 ¥ 9,600 R2 00080034 六角穴付きボタンボルト 2 ¥ 160 12 0023006028 下バックパネル 1 ¥ 5,400 13 0023006261 右サイドパネル 1 ¥ 5,400 14 0023006465 左サイドパネル 1 ¥ 5,400 15 0023011495 バッフルパネル 1 ¥ 5,400 16 0023012044 上段バッフルパネル 1 ¥ 5,400 17 0023012060 上バックパネル 1 ¥ 5,400 18 0023012061 右コーナーパネル 1 ¥ 5,400 19 0023012062 左コーナーパネル 1 ¥ 5,400 20 00300201 グレート 1 ¥ 6,000 21 0030006009 グレートサポート 1 ー 23 40180053 灰受けボックス 1 ¥ 29,300 D1 6000005970 ドア用ローラーアッセンブリー 1 ¥ 2,200 D2 00081002 ソケットスクリューＭ6 × 6 1 ¥ 160 【パーツ】 図番 品番 品　名 個数 税抜単価 D3 00082304 トルクスネジ　Ｍ4 × 6 4 ¥ 160 D4 00089082 ヒンジピン 1 ¥ 350 D5 0021006404 燃焼室ドアガラス 1 ¥ 47,900 D9 0030005956 燃焼室ドア 1 ¥ 88,000 D10 10130432 ガラスクリップ（小） 4 ¥ 350 D11 6000019440 燃焼室ドアハンドルアッセンブリー 2 ¥ 9,700 D12 00082005 キャップスクリューボルトＭ5 × 10 2 ¥ 160 B1 00080036 低頭キャップ　Ｍ4 × 6 4 ¥ 160 B2 00081002 ソケットスクリューＭ6 × 6 2 ¥ 160 B3 0008018935 ヒンジピン 2 ¥ 360 B4 0021020355 オーブンドアガラス 1 ¥ 36,800 B6 0030019579 オーブンドア 1 ¥ 42,900 B7 00500301 グリルレール 2 ¥ 3,000 B8 00500302 オーブングリル 1 ¥ 3,000 B9 10130432 ガラスクリップ 4 ¥ 350 A1 15050090 灰受けドア 1 ー T1 00500310 シャベル 1 ¥ 6,700 T2 00500312 火かき棒 1 ¥ 4,700 T3 00500311 ブラシ 1 ¥ 8,000 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 6 00233013 スターター 1 W 8 ㎜ フラット 53cm ¥ 450 22 00233017 灰受けボックス 1 φ 10 ㎜ 85cm ¥ 600 B5 00233010 （テープ付） オーブンドア 2 φ 6 ㎜フ ラット 36cm ¥ 900 D6 00233008 燃焼室ドアガラス 1 φ 12 ㎜ 184cm ¥ 700 D7 00233010 （テープ付） 燃焼室ドアガラス 1 φ 6 ㎜ フ ラット 130cm ¥ 900 D8 00233010 （テープ付） 燃焼室ドアガラス 1 φ 6 ㎜ フ ラット 360cm ¥ 900 パーツリスト◯◯◯◯ 【パーツ】 図番 品番 品名 個数 税抜単価 24 00302410 キャストトップカバー 1 ¥ 6,700 フランジボルト 24 ベンチレーショントップ 専用スターター カバープレート 水平接続の場合 ・リアヒートシールド上部のノックアウト穴を開口したのち、 ストーブ本体にあるカバープレートを取外して専用スタータ ーを取付けます。 ・トップを塞ぐカバープレートは、背面に組付けされていたも のをそのまま使用し、垂直接続位置に取付けます。 フランジボルト ファイバーロープ リアヒートシールド パーツリスト 201 ━ 6 06（2022.11） 【リビジョンNO】HETA-5000、5008-NORN basic - パーツリスト パーツリスト 201 HETA：＃5000 ノルン ＃5008 ノルン ソープストーン パーツリスト◯◯◯◯ ノルン ノルン ソープストーン 11 8 9 15 14 10 16 13 D1★ D4★ D9 D3 D9 D3 D9 D3 D3 D9 D6 D2 D5 D12★ D11A★ Assy （ノルン ソープストーン用） 1B 3 18 17 4 4 5 6 6 1A 3 5 2 2 6 6 7 7 7 7 19 12 D7 D8 ★★ D11B★ Assy （ノルン用） ★印はアッセンブリー パーツリスト 201 ━ 7 06（2022.11） 【リビジョンNO】HETA-5000、5008-NORN basic - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】 ■ 共通 図番 品番 品　名 個数 税抜単価 8 00230075 バッフルパネル 1 ¥ 11,600 9 00230076 右サイドパネル 1 ¥ 8,000 10 00230077 左サイドパネル 1 ¥ 8,000 11 00230078 バックパネル 1 ¥ 8,000 13 00300013 グレートサポート 1 ー 14 00300201 グレート 1 ¥ 6,000 15 1500022221 アンダイアン 1 ー 16 40180030 灰受けボックス 1 ¥ 30,000 17 10919 六角ボルト M 6-8 2 ¥ 160 18 10130471 ロックボックスブラケット 1 ¥ 1,800 D2 00082005 キャップスクリューボルト M 5 -10 1 ¥ 160 D3 00082301 M4 x 8mm トルクスネジ 4 ¥ 160 D5 00160031 ドアハンドル 1 ¥ 8,300 D6 00210024 燃焼室ドアガラス 1 ¥ 33,800 D9 10130432 ガラスクリップ （小） 4 ¥ 350 201 HETA：＃5000 ノルン ＃5008 ノルン ソープストーン 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 53cm ¥ 450 12 00233017 灰受けボックス 1 φ 10 ㎜ 93cm ¥ 600 D7 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 151cm ¥ 450 D8 00233019 燃焼室ドア 1 φ 14 ㎜ 172cm ¥ 700 B5 00233010 （チューブ） オーブンドアガラス 2 φ 6 ㎜ 38cm × 2 ¥ 900 【パーツ】 ■ ノルン 図番 品番 品　名 個数 税抜単価 1B 00301806 スチールトップ 1 ー 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 【パーツ】 ■ 共通 図番 品番 品　名 個数 税抜単価 20 10260115 ベンチレイテッドカバー 1 ¥ 5,400 【パーツ】 ■ ノルン ソープストーン 図番 品番 品　名 個数 税抜単価 1A 00232170 ソープストーントップ 1 ¥ 77,800 2 0023017422 ソープストーンサイド 2 ¥ 70,800 3 89989 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 7 15130148 ストーンリテーナクリップ 4 ¥ 3,000 19 101304361 ソープストーンサイド スペーサー 0 〜2 ¥ 1,700 NORN soapstone ＋oven に使用しているソープストーンは、天然石のためサイズに 若干の異差があります。そのため、製造時、ソープストーンサイドの下にスペーサーを 入れて、微調整している場合があります。 パーツリスト◯◯◯◯ 【パーツ】■ ノルン ソープストーン用 燃焼室ドア アッセンブリー（★印） 【パーツ】■ ノルン用 燃焼室ドア アッセンブリー（★印） 図番 品番 品 名 詳細図番／品名 個数 税抜単価 D11A ★ 40050027 燃焼室ドア アッセンブリー D1 ★ ソケットセットスクリュー M6 - 6 1 ¥ 65,200 D4 ★ ヒンジピン 1 D12 ★ ドアラッチ 1 D7 ★ ファイバーロープ W8 ㎜フラット（別売可） 151 ㎝ D8 ★ ファイバーロープ φ 14 ㎜　（別売可） 172 ㎝ 図番 品番 品 名 詳細図番／品名 個数 税抜単価 D11B ★ 40050017 燃焼室ドア アッセンブリー D1 ★ ソケットセットスクリュー M6 - 6 1 ¥ 65,200 D4 ★ ヒンジピン 1 D12 ★ ドアラッチ 1 D7 ★ ファイバーロープ W8 ㎜フラット（別売可） 151 ㎝ D8 ★ ファイバーロープ φ 14 ㎜　（別売可） 172 ㎝ 水平接続の場合 フランジボルト 20 フランジボルト 専用スターター ファイバーロープ ファイバーロープ カバープレート リアヒートシールド パーツリスト 201 ━ 8 15（2022.11） 【リビジョンNO】HETA-5210、5218-NORN oven - パーツリスト パーツリスト ノルン オーブン ノルン ソープストーン+ オーブン 201 HETA：＃5210 ノルン オーブン ＃5218 ノルン ソープストーン＋オーブン パーツリスト◯◯◯◯ 11 8 9 15 14 10 16 13 D1★ D4★ D9 D3 D9 D3 D9 D3 D3 D9 D6 D2 D5 D12★ D11A★ Assy （ノルン ソープストーン ＋オーブン用） B8 B3 B1 B4 B7 B7 B2 B7 B2 B7 B2 B2 B6 1B 3 18 17 21 20 4 4 5 6 6 1A 3 5 2 2 6 6 7 7 7 7 19 12 D7 B5 B5 D8 ★★ D11B★ Assy （ノルン オーブン用） ★印はアッセンブリー オーブンドア 燃焼室ドア パーツリスト 201 ━ 9 15（2022.11） 【リビジョンNO】HETA-5210、5218-NORN oven - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】 ■共通 図番 品番 品　名 個数 税抜単価 8 00230075 バッフルパネル 1 ¥ 11,600 9 00230076 右サイドパネル 1 ¥ 8,000 10 00230077 左サイドパネル 1 ¥ 8,000 11 00230078 バックパネル 1 ¥ 8,000 13 00300013 グレートサポート 1 ー 14 00300201 グレート 1 ¥ 6,000 15 1500022221 アンダイアン 1 ー 16 40180030 灰受けボックス 1 ¥ 30,000 17 10919 六角ボルト M 6-8 2 ¥ 160 18 10130471 ロックボックスブラケット 1 ¥ 1,800 20 00152080 マグネット （ノルン オーブンドア用） ※ 00080076 ソケットスクリューM4-30 とセットで使用 1 ¥ 1,500 21 00080076 ソケットスクリューM4-30 1 ¥ 610 D2 00082005 キャップスクリューボルト M 5 -10 1 ¥ 160 D3 00082301 M4 x 8mm トルクスネジ 4 ¥ 160 D5 00160031 ドアハンドル 1 ¥ 8,300 D6 00210024 燃焼室ドアガラス 1 ¥ 33,800 D9 10130432 ガラスクリップ （小） 4 ¥ 350 B1 00082005 キャップスクリューボルト M 5 -10 2 ¥ 160 B2 00082304 トルクスネジ M 4 - 6 4 ¥ 160 B3 00160047 ドアハンドル 1 ¥ 6,700 B4 00210022 オーブンドアガラス 1 ¥ 19,900 B6 00500302 オーブングリル 1 ¥ 3,000 B7 10130432 ガラスクリップ（ 小） 4 ¥ 350 B8 20050004 オーブンドア 1 ¥ 19,900 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 53cm ¥ 450 12 00233017 灰受けボックス 1 φ 10 ㎜ 93cm ¥ 600 D7 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 151cm ¥ 450 D8 00233019 燃焼室ドア 1 φ 14 ㎜ 172cm ¥ 700 B5 00233010 （テープ付） オーブンドアガラス 2 φ 6 ㎜ チューブ 38cm × 2 ¥ 900 【パーツ】 ■ ノルン オーブン 図番 品番 品　名 個数 税抜単価 1B ー スチールトップ 1 ー 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 【パーツ】 ■ ノルン ソープストーン+ オーブン 図番 品番 品　名 個数 税抜単価 1A 00232170 ソープストーントップ 1 ¥ 77,800 2 00232394 ソープストーンサイド 2 ¥ 76,500 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 7 15130148 ストーンリテーナクリップ 4 ¥ 3,000 19 101304361 ソープストーンサイド スペーサー 0 〜2 ¥ 1,700 NORN soapstone ＋oven に使用しているソープストーンは、天然石のためサイズに 若干の異差があります。そのため、製造時、ソープストーンサイドの下にスペーサーを 入れて、微調整している場合があります。 201 HETA：＃5210 ノルン オーブン ＃5218 ノルン ソープストーン＋オーブン 【パーツ】 ■ 共通 図番 品番 品　名 個数 税抜単価 20 10260115 ベンチレイテッドカバー 1 ¥ 5,400 パーツリスト◯◯◯◯ 【パーツ】■ ノルン ソープストーン＋オーブン　燃焼室ドア アッセンブリー（★印） 【パーツ】■ ノルン オーブン　燃焼室ドア アッセンブリー（★印） 図番 品番 品 名 詳細図番／品名 個数 税抜価格 D11A ★ 40050027 燃焼室ドア アッセンブリー D1 ★ ソケットセットスクリュー M6 - 6 1 ¥ 65,200 D4 ★ ヒンジピン 1 D12 ★ ドアラッチ 1 D7 ★ ファイバーロープ W8 ㎜フラット（別売可） 151 ㎝ D8 ★ ファイバーロープ φ 14 ㎜　（別売可） 172 ㎝ 図番 品番 品 名 詳細図番／品名 個数 税抜単価 D11B ★ 40050017 燃焼室ドア アッセンブリー D1 ★ ソケットセットスクリュー M6 - 6 1 ¥ 65,200 D4 ★ ヒンジピン 1 D12 ★ ドアラッチ 1 D7 ★ ファイバーロープ W8 ㎜フラット（別売可） 151 ㎝ D8 ★ ファイバーロープ φ 14 ㎜　（別売可） 172 ㎝ 水平接続の場合 フランジボルト 20 フランジボルト 専用スターター ファイバーロープ ファイバーロープ カバープレート リアヒートシールド パーツリスト 201 ━ 10 03（2022.11） 【リビジョンNO】HETA-1000、1008-LOGI basic - パーツリスト パーツリスト 201 HETA：＃1000 ロギ ＃1008 ロギ ソープストーン パーツリスト◯◯◯◯ 6 5 3 6 1B 4 H2（Assy） M１（Assy） ロギ ベーシック 燃焼室ドア 灰受けドア ロギ ソープストーン 6 6 5 1C 3 1A 2 2 4 H2（Assy） M１（Assy） 12 13 14 9 10 11 8 17 15 16 19 7 18 A3 A2 T1 T2 T3 A1 D5 D3 D12 D13 D8 D6 D7★ D9★ D10 D11 D12 D13 H1（Assy） D4 ★ D2 ★ （Assy） D1★ ★印は 燃焼室ドアの アッセンブリー パーツリスト 201 ━ 11 03（2022.11） 【リビジョンNO】HETA-1000、1008-LOGI basic - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 53cm ¥ 450 18 00233017 灰受けボックス 1 φ 10 ㎜ 93cm ¥ 600 D2 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 184cm ¥ 450 D4 00233008 燃焼室ドア 1 φ 12 ㎜ 210cm ¥ 700 201 HETA：＃1000 ロギ ＃1008 ロギ ソープストーン 【パーツ】 ■共通 図番 品番 品　名 個数 税抜単価 7 00230230 バッフルパネル 1 ¥ 8,700 8 10270537 バッフル プロテクター 1 ¥ 1,800 9 00230233 左サイドパネル 1 ¥ 4,400 10 00230229 左上バックパネル 1 ¥ 4,300 11 00230228 左下バックパネル 1 ¥ 4,300 12 00230227 右上バックパネル 1 ¥ 4,300 13 00230226 右下バックパネル 1 ¥ 4,300 14 00230232 右サイドパネル 1 ¥ 4,300 15 00300201 グレート 1 ¥ 6,000 16 00300024 グレートサポート 1 ー 17 10270526 アンダイアン 1 ー 19 40180030 灰受けボックス 1 ¥ 30,000 D3 00210068 ドアガラス 1 ¥ 59,600 D5 15130124 ドアラッチ ボトム 1 ¥ 9,600 D6 15130123 ドアラッチ　トップ 1 ¥ 9,600 D8 10270528 ヒンジ 2 ¥ 690 D10 10130432 ガラスクリップ（小） 6 ¥ 350 D11 00080036 低頭キャップ　Ｍ4 × 6 6 ¥ 160 D12 15130125 ドア用ローラーアッセンブリー 2 ¥ 2,500 D13 00082304 トルクスネジ M 4 - 6 4 ¥ 160 H1 6000015064 燃焼室ドアレバー アッセンッブリー 1 ¥ 15,900 H2 50200020 火力調節レバー アッセンッブリー 1 ¥ 29,800 M1 15130093 マグネット アッセンブリー （ロギ オーブンドア・アッシュドア用） 1 ¥ 2,900 A1 15050090 灰受けドア 1 ー A2 00089082 ヒンジピン 2 ¥ 350 A3 00081002 キャップスクリューボルト M 6 - 6 2 ¥ 160 T1 00500310 シャベル 1 ¥ 6,700 T2 00500312 火かき棒 1 ¥ 4,700 T3 00500311 ブラシ 1 ¥ 8,000 【パーツ】 ■ ロギ 図番 品番 品　名 個数 税抜単価 1B 00301821 スチールトップ 1 ー 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 【パーツ】 ■ ロギ ソープストーン 図番 品番 品　名 個数 税抜単価 1A 0023010939 ソープストーントップ 1 ¥ 90,000 1C 15260054 ベンチレーショントップ 1 ¥ 12,600 2 00232398 ソープストーンサイド 2 ¥ 57,300 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 【パーツ】 ■ 共通 図番 品番 品　名 個数 税抜単価 20 10260115 ベンチレイテッドカバー 1 ¥ 5,400 パーツリスト◯◯◯◯ 【パーツ】■ 共通：燃焼室ドア アッセンブリー（★印） 図番 品番 品 名 詳細図番／品名 個数 税抜単価 D1 ★ 40050055 燃焼室ドア アッセンブリー D7 ★ ソケットセットスクリュー M6 - 6 2 ¥ 60,300 D9 ★ ヒンジピン 1 D2 ★ ファイバーロープ W 8 ㎜ フラット（別売可） 184 ㎝ D4 ★ ファイバーロープ φ 12 ㎜　（別売可） 210 ㎝ ベンチレーション トップ 水平接続の場合 フランジボルト 20 フランジボルト 専用スターター ファイバーロープ ファイバーロープ カバープレート リアヒートシールド パーツリスト 201 ━ 12 11（2022.11） 【リビジョンNO】HETA-1010、1018-LOGI oven - パーツリスト パーツリスト 201 HETA：＃1010 ロギ オーブン ＃1018 ロギ ソープストーン＋オーブン パーツリスト◯◯◯◯ 20 21 6 5 3 6 1B 4 22 H2（Assy） M１（Assy） M１（Assy） ロギ オーブン オーブンドア 燃焼室ドア 灰受けドア ロギ ソープストーン+ オーブン 6 6 5 1C 3 1A 2 2 4 H2（Assy） 20 21 22 M１（Assy） M１（Assy） B5 B6 B1 B2 B3 B9 B7 B8 12 13 14 9 10 11 8 17 15 16 19 7 18 B4 A3 A2 T1 T2 T3 D5 D3 D12 D13 A1 D8 D6 D7★ D9★ D10 D11 D12 D13 H1（Assy） D4 ★ D2 ★ （Assy） D1★ ★印は 燃焼室ドアの アッセンブリー パーツリスト 201 ━ 13 11（2022.11） 【リビジョンNO】HETA-1010、1018-LOGI oven - パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】　■共通 図番 品番 品　名 個数 税抜単価 7 00230230 バッフルパネル 1 ¥ 8,700 8 10270537 バッフル プロテクター 1 ¥ 1,800 9 00230233 左サイドパネル 1 ¥ 4,400 10 00230229 左上バックパネル 1 ¥ 4,300 11 00230228 左下バックパネル 1 ¥ 4,300 12 00230227 右上バックパネル 1 ¥ 4,300 13 00230226 右下バックパネル 1 ¥ 4,300 14 00230232 右サイドパネル 1 ¥ 4,300 15 00300201 グレート 1 ¥ 6,000 16 00300024 グレートサポート 1 ー 17 10270526 アンダイアン 1 ー 19 40180030 灰受けボックス 1 ¥ 30,000 B1 15050091 オーブンドア 1 ¥ 32,100 B2 00089082 ヒンジピン 2 ¥ 350 B3 00081002 キャップスクリューボルト M 6 - 6 2 ¥ 160 B5 00210067 オーブンドアガラス 1 ¥ 29,800 B6 10130432 ガラスクリップ（小） 6 ¥ 350 B7 00080036 低頭キャップ　Ｍ4 × 6 6 ¥ 160 B8 00500301 グリルレール 2 ¥ 3,000 B9 00500303 オーブングリル 1 ¥ 6,700 D3 00210068 ドアガラス 1 ¥ 59,600 D5 15130124 ドアラッチ ボトム 1 ¥ 9,600 D6 15130123 ドアラッチ　トップ 1 ¥ 9,600 D8 10270528 ヒンジ 2 ¥ 690 D10 10130432 ガラスクリップ（小） 6 ¥ 350 D11 00080036 低頭キャップ　Ｍ4 × 6 6 ¥ 160 D12 15130125 ドア用ローラーアッセンブリ― 2 ¥ 2,500 D13 00082304 トルクスネジ M 4 - 6 4 ¥ 160 H1 6000015064 燃焼室ドアレバー アッセンッブリー 1 ¥ 15,900 H2 50200020 火力調節レバー アッセンッブリー 1 ¥ 29,800 M1 15130093 マグネット アッセンブリー （ロギ オーブンドア・アッシュドア用） 2 ¥ 2,900 【パーツ】　■共通 図番 品番 品　名 個数 税抜単価 A1 15050090 灰受けドア 1 ー A2 00089082 ヒンジピン 2 ¥ 350 A3 00081002 キャップスクリューボルト M 6 - 6 2 ¥ 160 T1 00500310 シャベル 1 ¥ 6,700 T2 00500312 火かき棒 1 ¥ 4,700 T3 00500311 ブラシ 1 ¥ 8,000 【パーツ】 ■ ロギ オーブン 図番 品番 品　名 個数 税抜単価 1B 00301821 スチールトップ 1 ー 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 20 00081402 M6 六角ナット 6 ¥ 160 21 6000025393 掃除口キャップ 2 ¥ 2,600 【パーツ】 ■ ロギ ソープストーン+ オーブン 図番 品番 品　名 個数 税抜単価 1A 0023010939 ソープストーントップ 1 ¥ 90,000 1C 15260054 ベンチレーショントップ 1 ¥ 12,600 2 00232399 ソープストーンサイド 2 ¥ 103,300 3 89903 スターター 1 ¥ 7,300 5 89923 スターター　リング 1 ¥ 2,500 6 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 53cm ¥ 450 18 00233017 灰受けボックス 1 φ 10 ㎜ 93cm ¥ 600 D2 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 184cm ¥ 450 D4 00233008 燃焼室ドア 1 φ 12 ㎜ 210cm ¥ 700 B4 00233013 （テープ付） オーブンドアガラス 1 W 8 ㎜ フラット 151cm ¥ 450 201 HETA：＃1010 ロギ オーブン ＃1018 ロギ ソープストーン＋オーブン 【パーツ】 ■ 共通 図番 品番 品　名 個数 税抜単価 23 10260115 ベンチレイテッドカバー 1 ¥ 5,400 パーツリスト◯◯◯◯ 【パーツ】　■ 共通　燃焼室ドア アッセンブリー（★印） 図番 品番 品 名 詳細図番／品名 個数 税抜単価 D1 ★ 40050055 燃焼室ドア アッセンブリー D7 ★ ソケットセットスクリュー M6 - 6 2 ¥ 60,300 D9 ★ ヒンジピン 1 D2 ★ ファイバーロープ W 8 ㎜ フラット（別売可） 184 ㎝ D4 ★ ファイバーロープ φ 12 ㎜　（別売可） 210 ㎝ ベンチレーション トップ 水平接続の場合 フランジボルト 23 フランジボルト 専用スターター ファイバーロープ ファイバーロープ カバープレート リアヒートシールド パーツリスト 201 ━ 14 07（2022.11） 【リビジョンNO】HETA-1800-amb- パーツリスト パーツリスト 201 HETA：＃1800 アンビション 2 3 1 5 6 11 10 11 10 10 9 8 7 7 18 15 13 14 16 19 20 17 5 6 4 D9 D10 D1 D2 D5 D6 D4 D8 D7 D2 D2 D6 D4 D11 D11 D3 D3 D4 D11 D4 D11 パーツリスト◯◯◯◯ パーツリスト 201 ━ 15 07（2022.11） 【リビジョンNO】HETA-1800-amb- パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【パーツ】 図番 品番 品　名 個数 税抜単価 1 805800081 Anbition steve Body ユニット 1 ー 2 86335 フランジ付ボルト M 6 - 30UC 2 ¥ 160 3 50906 HETA 用6 インチシングルスターター 1 ¥ 4,900 5 00080501 ワッシャー　OD 16 ID6T1.0mm 2 ¥ 160 6 00081402 六角ナット　Ｍ6 2 ¥ 160 7 00153007 レックレベラーボルトＭ 4 ー 8 150000050 ログストアー　ユニット 1 ー 9 00081114 フランジボルト Ｍ6 4 ¥ 160 10 00080502 ワッシャー　5/16 8 ¥ 160 11 00081402 六角ナット　Ｍ6 4 ¥ 160 13 0023005003 左上バックパネル 1 ¥ 4,000 14 0023004994 左下バックパネル 1 ¥ 4,000 15 0023000105 左サイドパネル 1 ¥ 4,000 16 0023000106 バッフルパネル 1 ¥ 8,000 17 0023000108 右サイドパネル 1 ¥ 4,000 18 1013004304 バッフルプロテクター 1 ¥ 2,100 19 0023005004 右上バックパネル 1 ¥ 4,000 20 0023004995 右下バックパネル 1 ¥ 4,000 Ｄ1 40050058 燃焼室ドア( ラッチ付） 1 ¥ 82,100 Ｄ2 00081002 キャップスクリューボルト M 6 - 6 4 ¥ 160 Ｄ3 00082005 キャップスクリューボルト M 5 -10 2 ¥ 160 Ｄ４ 00082306 低頭ネジT10　M4 × 8 4 ¥ 160 Ｄ５ 00083503 ワッシャー　M6 / 12x1.6 1 ¥ 160 Ｄ６ 00089103 ヒンジピン 2 ¥ 350 Ｄ７ 00160031 ドアハンドル 1 ¥ 8,300 Ｄ８ 0021000170 燃焼ドアガラス 1 ¥ 13,900 Ｄ11 10130529 ガラスクリップ 4 ¥ 350 201 HETA：＃1800 アンビション 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 4 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 52cm ¥ 450 Ｄ９ 00233008 燃焼室ドア 1 φ 12 ㎜ 170cm ¥ 700 Ｄ10 00233013 （テープ付） 燃焼室ドアガラス 1 W 8 ㎜ フラット 160cm ¥ 450 パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 16 【リビジョンNO】HETA-5510-INS 55H- パーツリスト パーツリスト 4 10 8 6 7 A3 A2 A1(Assy) S8 S10 S10 S9 S7 S6 S5 S4 S5 S6 S1 S4 S2 S3 S4 3 2 9 5 14 11 12 13 13 1 20 31 32 D12 19 33 18 19 16 17 17 30 22 22 22 22 29 23 34 21 21 21 21 28 23 18 27 23 23 G3 G2 G1 G4 G5 G6 17 17 D4 D7 D7 D8 D8 D13 D13 D6 D3 D5 D6 D3 D6 D3 D6 D3 D1 or D2 15 35 25 26 26 D9 D10 D11 24 201 HETA：＃5510 インスパイア 55H パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 17 【リビジョンNO】HETA-5510-INS 55H- パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 図番：D2　ドア ホーロー（ラッチ付） カラー 品番 個数 税抜単価 スノー 400471 1 担当営業に ご確認ください ミスト 400472 1 アッシュ 400473 1 シャドー 400474 1 コーラル 400475 1 ビター 400476 1 エメラルド 400477 1 モス 400478 1 オーシャン 400479 1 【パーツ】 図番 品番 品　名 個数 税抜単価 G1 00300201 グレート 1 ¥ 6,000 G2 00300020 グレートサポート 1 ¥ 14,500 G3 00152013 シェーカーレバーノブ 1 ¥ 1,000 G4 10130824 シェーカーレバー カバープレート 1 ー G5 10214081 シェーカーレバー 1 ー G6 50909 灰落下防止カバー 1 ー A1 40270018 火力調整エアーシャッター アッセンブリー 1 ー A2 00081101 ボルトM6 - 50 1 ¥ 160 A3 00081402 六角ナット M6 2 ¥ 160 S1 10130741 火力調整シャフト 1 ー S2 00080086 ソケットセット スクリュー M6 - 30 2 ー S3 00080034 六角穴付なべネジ M6 - 16 1 ー S4 00081402 六角ナット M6 4 ー S5 00081416 ロックナット M6 2 ー S6 00089042 シムワッシャー φ18/ φ6,2x0,4 4 ー S7 15200035 火力調整 レバー 1 ー S8 10130560 エアーシャッター ストッパー 1 ー S9 00081219 フランジボルト M6 - 10 2 ー S10 00081501 ワッシャー OD17 ID6.4. T 3.0mm 2 ー D1 400470 ドア アイアン（ラッチ付） 1 ¥ 55,300 D2 400471 〜9 ドア ホーロー ( ラッチ付）　※ホーロー各品番は右表参照 1 ー D3 00082304 トルクスネジ M 4 - 6 4 ¥ 160 D4 00160031 ドアハンドル 1 ¥ 8,300 D5 00210030 ドアガラス 1 ¥ 18,000 D6 10130529 ガラスクリップ 4 ¥ 350 D7 00081007 ソケットセットスクリュー M6 - 6 4 ¥ 160 D8 00089103 ヒンジピン 2 ¥ 230 D12 50907 ドアラッチ カセット シムプレート（ホーロードア使用時） 1 ¥ 1,400 D13 00080040 六角穴付キャップスクリューボルトM5 - 10 2 ¥ 160 【パーツ】 図番 品番 品　名 個数 税抜単価 1 21300043 Inspire 55H Stove Body ユニット 1 ー 2 15180106 灰受け皿 1 ¥ 6,100 3 10200001 灰受けハンドル 1 ¥ 1,400 4 00230170 バッフルパネル 1 ¥ 12,800 5 00230171 左バックパネル 1 ¥ 4,800 6 00230172 右サイドパネル 1 ¥ 6,900 7 00230173 左サイドパネル 1 ¥ 6,900 8 00230174 ボトムパネル 2 ¥ 5,200 9 00230175 右バックパネル 1 ¥ 4,800 10 10270417 バッフル プロテクター 1 ¥ 2,900 11 50906 Heta 用 ６インチシングル用 スターター 1 ¥ 4,900 12 00080501 ワッシャー OD 16 ID 6 T 1.0mm 2 ¥ 160 13 00081402 ナット M6 2 ¥ 160 14 00081118 フランジボルト M6 - 29 2 ¥ 160 16 40120004 トップフルーカバー（ファイバーロープ付） 1 ー 17 00080206 レッグレベラーボルト M8-1.25-25 4 ¥ 200 18 00081113 フランジボルトM6 - 12 4 ¥ 160 19 00081114 フランジボルト M6 - 20 4 ー 20 00081202 六角穴付きボルト M6 - 20 1 ー 21 00080058 六角穴付きボルト M6 - 8 ４ ¥ 160 22 00081702 タッピングネジ M8 5 ¥ 160 23 00081807 リアヒートシールド用 スペーサー 4 ¥ 500 24 00083503 ワッシャー 真鍮 1 ¥ 160 27 10120087 リアフルーカバー 1 ー 28 10220055 リアヒートシールド 1 ー 29 10220066 ボトムヒートシールド 1 ー 30 10220068 バックプレート 1 ー 31 10240128 バッフルインサートプレート 1 ー 32 15130075 ドアラッチ カセット 1 ー 33 15240010 スチールバッフル 1 ー 34 00080002 六角穴付きなべネジ M6 - 12 2 ¥ 160 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 15 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 52cm ¥ 450 25 00233013 （テープ付） スチールバッフル １ W 8 ㎜ フラット 68cm ー 26 00233013 （テープ付） スチールバッフル ２ W 8 ㎜ フラット 6cm ー 35 00233013 （テープ付） リアフルーカバー １ W 8 ㎜ フラット 52cm ¥ 450 D9 00233008 ドア １ φ 12 ㎜ 197cm ¥ 700 D10 00233013 （テープ付）ガラス １ W 8 ㎜ フラット 159cm ¥ 450 D11 00233008 ドア下部用 1 φ 12 ㎜ 52cm ¥ 700 201 HETA：＃5510 インスパイア 55H パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 18 【リビジョンNO】HETA-4510-INS 45H- パーツリスト パーツリスト 10 13 11 15 14 12 D4 24 17 21 27 29 19 26 7 4 5 6 9 27 27 21 D9 D9 D10 D10 25 G3 G2 G1 1 21 32 21 19 19 19 17 20 G4 G5 G6 D13 D13 16 16 16 16 A3 A2 D6 D3 D5 D6 D3 D6 D3 D6 D3 18 17 18 31 3 28 2 30 D12 A1(Assy) S8 S10 S10 S9 S7 S6 S5 S4 S5 S6 S1 S4 S2 S3 S4 23 22 33 22 D8 D7 8 D11 D1 or D2 201 HETA：＃4510 インスパイア 45H パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 19 【リビジョンNO】HETA-4510-INS 45H- パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 8 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 52cm ¥ 450 22 00233013 （テープ付） スチールバッフル 2 W 8 ㎜ フラット 6cm ー 23 00233013 （テープ付） スチールバッフル 1 W 8 ㎜ フラット 57cm ー 33 00233013 （テープ付） リアフルーカバー １ W 8 ㎜ フラット 52cm ¥ 450 D7 00233008 ドア １ φ 12 ㎜ 171cm ¥ 700 D8 00233013 （テープ付）ガラス １ W 8 ㎜ フラット 136cm ¥ 450 D11 00233008 ドア下部用 1 φ 12 ㎜ 40cm ¥ 700 図番：D2　ドア ホーロー（ラッチ付） カラー 品番 個数 税抜単価 スノー 400461 1 担当営業に ご確認ください ミスト 400462 1 アッシュ 400463 1 シャドー 400464 1 コーラル 400465 1 ビター 400466 1 エメラルド 400467 1 モス 400468 1 オーシャン 400469 1 【パーツ】 図番 品番 品　名 個数 税抜単価 1 21300054 Inspire 45H　Stove Body ユニット 1 ー 2 10200001 灰受けハンドル 1 ¥ 1,400 3 15180091 灰受け皿 1 ¥ 5,700 4 50906 Heta 用 ６インチシングル用 スターター 1 ¥ 4,900 5 00080501 ワッシャー OD 16 ID 6 T 1.0mm 2 ¥ 160 6 00081402 ナット M6 2 ¥ 160 7 00081118 フランジボルト M6 - 29 2 ¥ 160 9 40120004 トップフルーカバー（ファイバーロープ付） 1 ー 10 00230156 バッフルパネル 1 ¥ 8,600 11 00230158 右サイドパネル 1 ¥ 6,900 12 00230159 左サイドパネル 1 ¥ 6,900 13 00230160 ボトムパネル 2 ¥ 4,400 14 00230179 左バックパネル 1 ¥ 3,900 15 00230180 右バックパネル 1 ¥ 3,900 16 00080206 レッグレベラーボルト M8 - 1.25 - 25 4 ¥ 200 17 00081113 フランジボルトM6 -12 4 ¥ 160 18 00081114 フランジボルト M6 -20 4 ー 19 00081702 タッピングネジ M8 5 ¥ 160 20 00083503 ワッシャー 真鍮 1 ¥ 160 21 00160060 リアヒートシールド用 スペーサー 4 ¥ 1,000 24 10120087 リアフルーカバー 1 ー 25 10190027 アンダイアン 1 ¥ 4,400 26 10220046 リアヒートシールド 1 ー 27 00080058 六角穴付なべネジ M6 - 8 4 ¥ 160 28 10220083 ボトムヒートシールド 1 ー 29 10220084 バックプレート 1 ー 30 15130075 ドアラッチ カセット 1 ー 31 15240009 スチールバッフル 1 ー 32 00080002 六角穴付なべネジ M6 - 12 2 ¥ 160 【パーツ】 図番 品番 品　名 個数 税抜単価 G1 00300201 グレート 1 ¥ 6,000 G2 00300020 グレートサポート 1 ¥ 14,500 G3 00152013 シェーカーレバーノブ 1 ¥ 1,000 G4 10130731 シェーカーレバー カバープレート 1 ー G5 10214079 シェーカーレバー 1 ー G6 50909 灰落下防止カバー 1 ー A1 40270018 火力調整エアーシャッター アッセンブリー 1 ー A2 00081101 ボルトM6 - 50 1 ¥ 160 A3 00081402 六角ナット M6 2 ¥ 160 S1 10130741 火力調整シャフト 1 ー S2 00080086 ソケットセット スクリュー M6 - 30 2 ー S3 00080034 六角穴付なべネジ M6 - 16 1 ー S4 00081402 六角ナット M6 4 ー S5 00081416 ロックナット M6 2 ー S6 00089042 シムワッシャー φ18/ φ6,2x0,4 4 ー S7 15200035 火力調整 レバー 1 ー S8 10130560 エアーシャッター ストッパー 1 ー S9 00081219 フランジボルト M6 - 10 2 ー S10 00081501 ワッシャー OD17 ID6.4. T 3.0mm 2 ー D1 400460 ドア アイアン ( ラッチ付） 1 ¥ 45,900 D2 400461 〜9 ドア ホーロー ( ラッチ付）　※ホーロー各品番は右表参照 1 ー D3 00082304 トルクスネジ M 4 - ６ 4 ¥ 160 D4 00160031 ドアハンドル 1 ¥ 8,300 D5 00210054 ドアガラス 1 ¥ 12,800 D6 10130529 ガラスクリップ 4 ¥ 350 D9 00081007 ソケットセットスクリュー M6 - 6 4 ¥ 160 D10 00089103 ヒンジピン 2 ¥ 230 D12 50907 ドアラッチ カセット シムプレート（ホーロードア使用時） 1 ¥ 1,400 D13 00080040 六角穴付キャップスクリューボルト M5 - 10 2 ¥ 160 201 HETA：＃4510 インスパイア 45H パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 20 【リビジョンNO】HETA-4010-INS 40H- パーツリスト パーツリスト A3 A2 A1(Assy) 15 S8 S10 S10 S9 S7 S6 S5 S4 S5 S6 S1 S4 S2 S3 S4 4 ７ 5 9 8 6 13 10 12 12 14 14 1 22 19 19 32 27 2 3 G3 G2 G1 G4 G5 G6 18 31 D12 17 17 17 17 18 29 23 16 16 23 23 16 16 33 28 18 21 21 21 21 30 23 26 D4 D7 D7 D8 D8 D11 D11 D6 D3 D5 D6 D3 D6 D3 D6 D3 D1 or D2 25 24 24 20 D9 D10 11 201 HETA：＃4010 インスパイア 40H パーツリスト◯◯◯◯ 07（2022.11） パーツリスト 201 ━ 21 【リビジョンNO】HETA-4010-INS 40H- パーツリスト パーツリスト ● 価格は１個の税別価格です（品名に数量のある商品は除く）。 ● 価格記載のないパーツは受注発注品、または取り外し不可の場所です。価格・納期等は、担当営業にご確認ください。 ● 製品の価格は、為替の変動等の理由で予告なく変更する場合があります。　● 製品の規格、および仕様等、予告なく変更する場合があります。 ● ご注文の際には、図番ではなく品番でご注文ください。 図番：D2　ドア ホーロー（ラッチ付） カラー 品番 個数 税抜単価 スノー 400421 1 担当営業に ご確認ください ミスト 400422 1 アッシュ 400423 1 シャドー 400424 1 コーラル 400425 1 ビター 400426 1 エメラルド 400427 1 モス 400428 1 オーシャン 400429 1 【パーツ】 図番 品番 品　名 個数 税抜単価 G1 00300201 グレート 1 ¥ 6,000 G2 00300020 グレートサポート 1 ¥ 14,500 G3 00152013 シェーカーレバーノブ 1 ¥ 1,000 G4 10130731 シェーカーレバー カバープレート 1 ー G5 10214079 シェーカーレバー 1 ー G6 50909 灰落下防止カバー 1 ー A1 40270018 火力調整エアーシャッター アッセンブリー 1 ー A2 00081101 ボルトM6 - 50 1 ¥ 160 A3 00081402 六角ナット M6 2 ¥ 160 S1 10130741 火力調整シャフト 1 ー S2 00080086 ソケットセット スクリュー M6 - 30 2 ー S3 00080034 六角穴付なべネジ M6-16 1 ー S4 00081402 六角ナット M6 4 ー S5 00081416 ロックナット M6 2 ー S6 00089042 シムワッシャー φ18/ φ6,2x0,4 4 ー S7 15200035 火力調整 レバー 1 ー S8 10130560 エアーシャッター ストッパー 1 ー S9 00081219 フランジボルト M6 - 10 2 ー S10 00081501 ワッシャー OD17 ID6.4. T 3.0mm 2 ー D1 400420 ドア　アイアン（ラッチ付） 1 ¥ 40,400 D2 400421 〜9 ドア　ホーロー（ラッチ付）※ホーロー各品番は右表参照 1 ー D3 00082304 トルクスネジ M 4 - ６ 4 ¥ 160 D4 00160031 ドアハンドル 1 ¥ 8,300 D5 00210053 ドアガラス 1 ¥ 21,300 D6 10130529 ガラスクリップ 4 ¥ 350 D7 00081007 ソケットセットスクリュー M6 - 6 4 ¥ 160 D8 00089103 ヒンジピン 2 ¥ 230 D11 00080040 六角穴付キャップスクリューボルト M5 - 10 2 ¥ 160 D12 50907 ドアラッチ カセット シムプレート（ホーロードア使用時） 1 ¥ 1,400 【パーツ】 図番 品番 品　名 個数 税抜単価 1 21300053 Inspire 40H　Stove Body ユニット 1 ー 2 15180091 灰受け皿 1 ¥ 5,700 3 10200001 灰受けハンドル 1 ¥ 1,400 4 00230150 バッフルパネル 1 ¥ 6,400 5 00230152 右サイドパネル 1 ¥ 6,400 6 00230153 左サイドパネル 1 ¥ 6,400 7 00230154 ボトムパネル 2 ¥ 3,900 8 00230177 左バックパネル 1 ¥ 3,900 9 00230178 右バックパネル 1 ¥ 3,900 10 50906 Heta 用 ６インチシングル用 スターター 1 ¥ 4,900 12 00080501 ワッシャーOD 16 ID 6 T 1.0mm 2 ¥ 160 13 00081118 フランジボルト M6 - 29 2 ¥ 160 14 00081402 ナット M6 2 ¥ 160 15 40120004 トップフルーカバー（ファイバーロープ付） 1 ー 16 00080058 六角穴付きなべネジ M6 - 8 4 ¥ 160 17 00080206 レッグレベラーボルト M8 - 1.25 - 25 4 ¥ 200 18 00081113 フランジボルトM6 - 12 4 ¥ 160 19 00081114 フランジボルト M6 - 20 4 ー 21 00081702 タッピングネジ M8 5 ¥ 160 22 00083503 ワッシャー 真鍮 1 ¥ 160 23 00160060 リアヒートシールド用 スペーサー 4 ¥ 1,000 26 10120087 リアフルーカバー 1 ー 27 10190026 アンダイアン 1 ¥ 3,300 28 10220045 リアヒートシールド 1 ー 29 10220081 バックプレート 1 ー 30 10220082 ボトムヒートシールド 1 ー 31 15130075 ドアラッチ カセット 1 ー 32 15240008 スチールバッフル 1 ー 33 00080002 六角穴付なべネジ M6 - 12 2 ¥ 160 【ファイバーロープ】 図番 品番 取付場所 個数 サイズ 必要長さ税抜価格 ／50cm 11 00233013 （テープ付） スターター 1 W 8 ㎜ フラット 52cm ¥ 450 20 00233013 （テープ付） リアフルーカラー 1 W 8 ㎜ フラット 52cm ¥ 450 24 00233013 （テープ付） スチールバッフル 2 W 8 ㎜ フラット 6cm ー 25 00233013 （テープ付） スチールバッフル １ W 8 ㎜ フラット 52cm ー D9 00233008 ドア １ φ 12 ㎜ 156cm ¥ 700 D10 00233013 （テープ付）ガラス １ W 8 ㎜ フラット 136cm ¥ 450 201 HETA：＃4010 インスパイア 40H パーツリスト◯◯◯◯ 07（2022.11） 【リビジョンNO】HETA-0000-INS40H-
