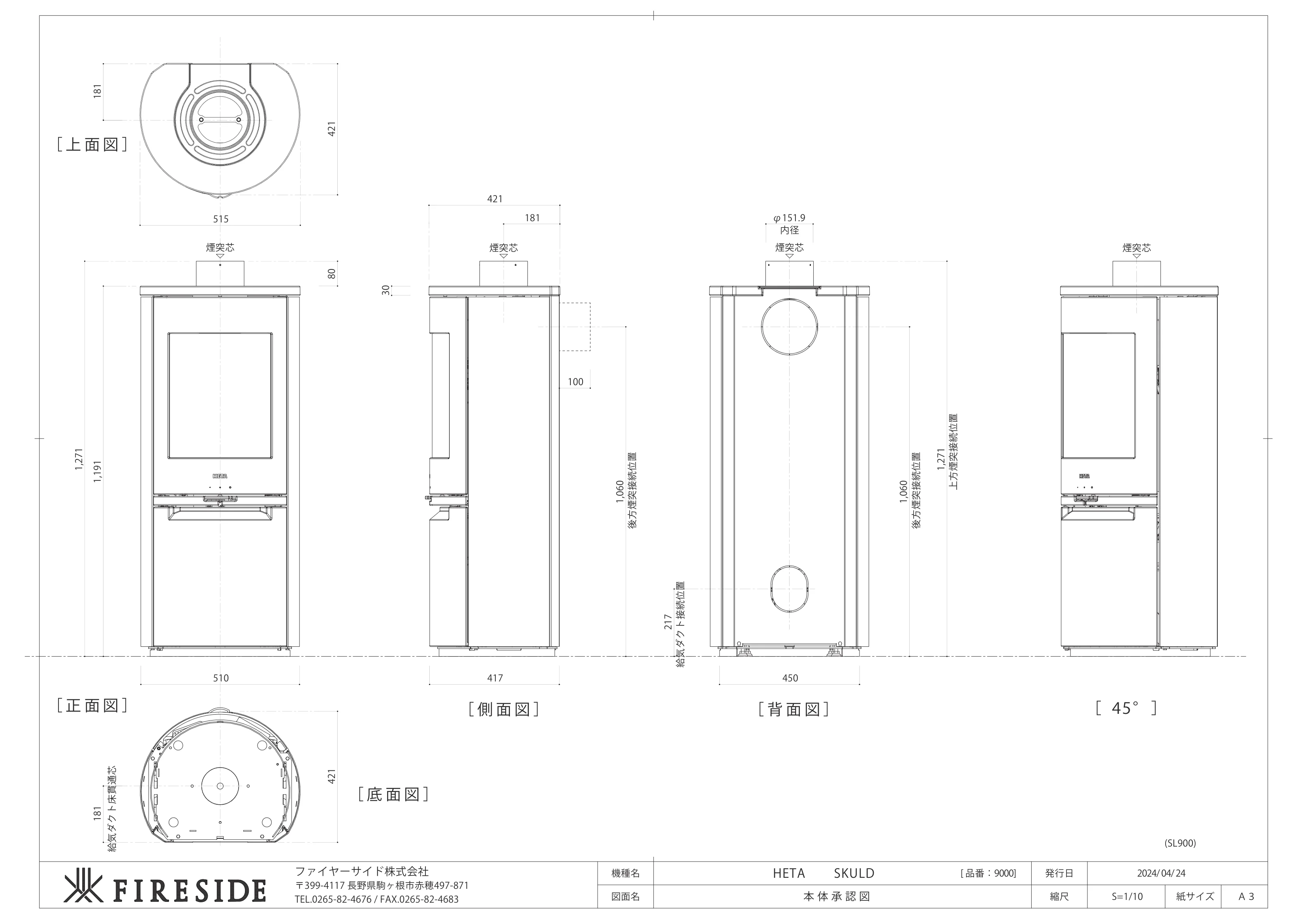

HETA（ヒタ） SKULD（2024年版）
図面

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 紙サイズ Ａ３ (SL900) HETA　　SKULD 4 2 / 4 0 / 4 2 0 2 ] 0 0 0 9 ：番品[ 515 煙突芯 181 給気ダクト床貫通芯 181 421 80 1,191 1,271 510 421 ［上面図］ 30 181 421 417 煙突芯 煙突芯 φ151.9 内径 1,060 1,271 後方煙突接続位置 上方煙突接続位置 217 給気ダクト接続位置 450 1,060 後方煙突接続位置 100 煙突芯 ］図面側［］図面背［ ［45°］ ［正面図］ ［底面図］
