HETA（ヒタ） SKULD OVEN（2024年版）
図面

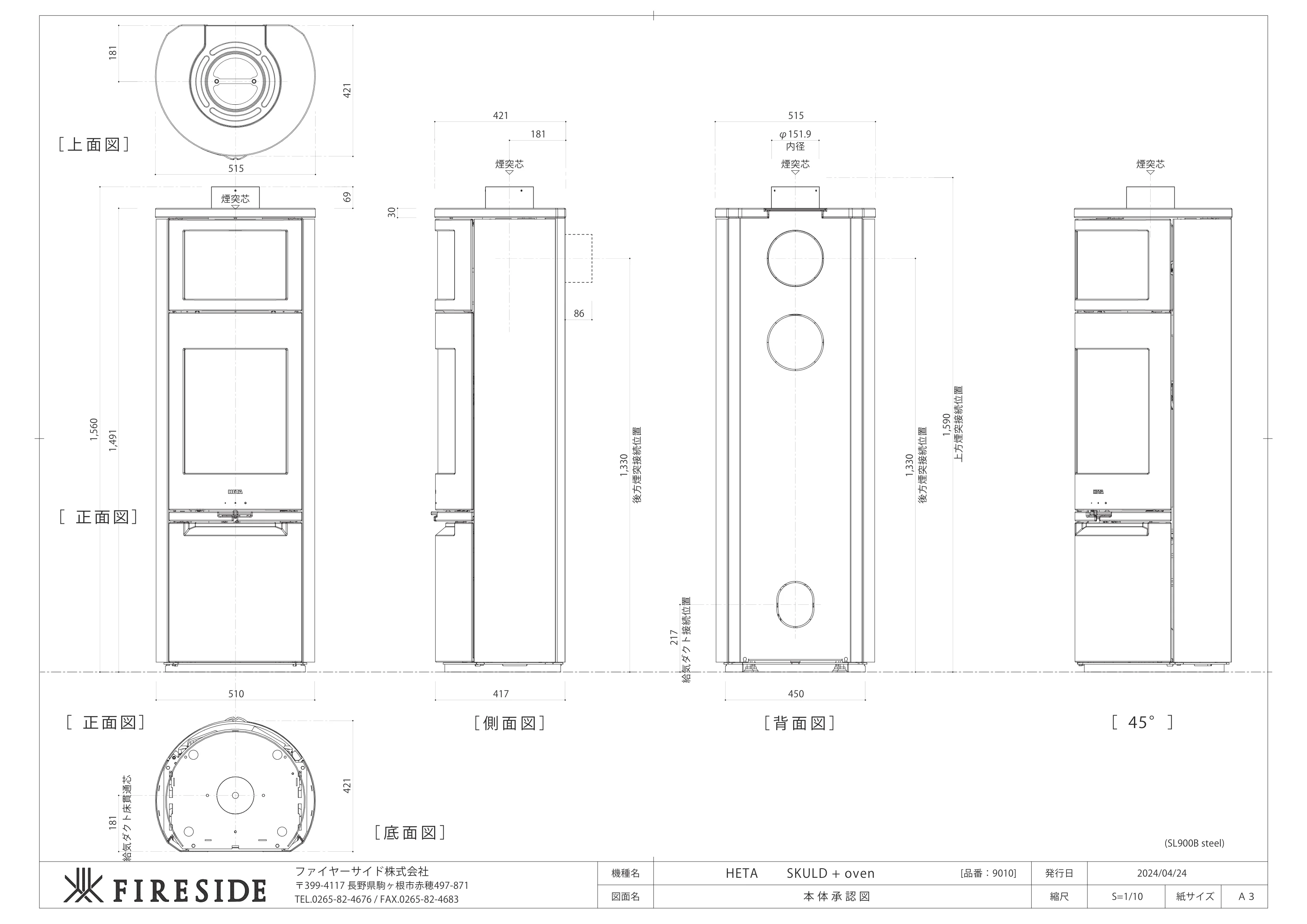

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 紙サイズ Ａ３ 2024/04/24 ［背面図］ (SL900B steel) HETA　　SKULD + oven [品番：9010] 421 給気ダクト床貫通芯 181 515 1,560 煙突芯 69 510 1,491 ［上面図］ ［底面図］ ［正面図］ ［正面図］ 煙突芯 煙突芯 φ151.9 内径 515 1,590 上方煙突接続位置 1,330 後方煙突接続位置 417 450 30 181 421 217 給気ダクト接続位置 1,330 後方煙突接続位置 86 ［側面図］ 煙突芯 ［45°］ 181 421
