ホンマ製作所
ガスケット図

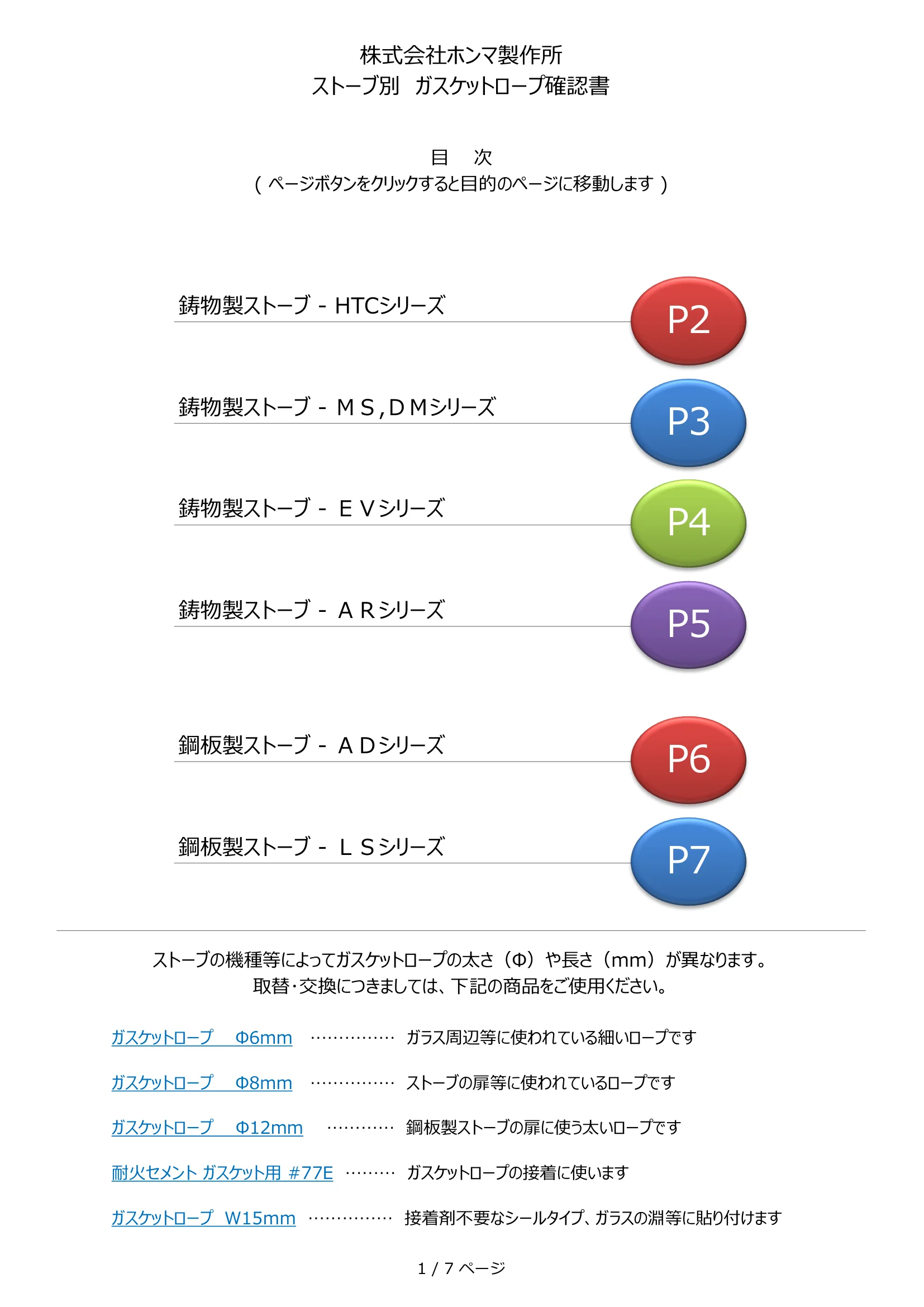

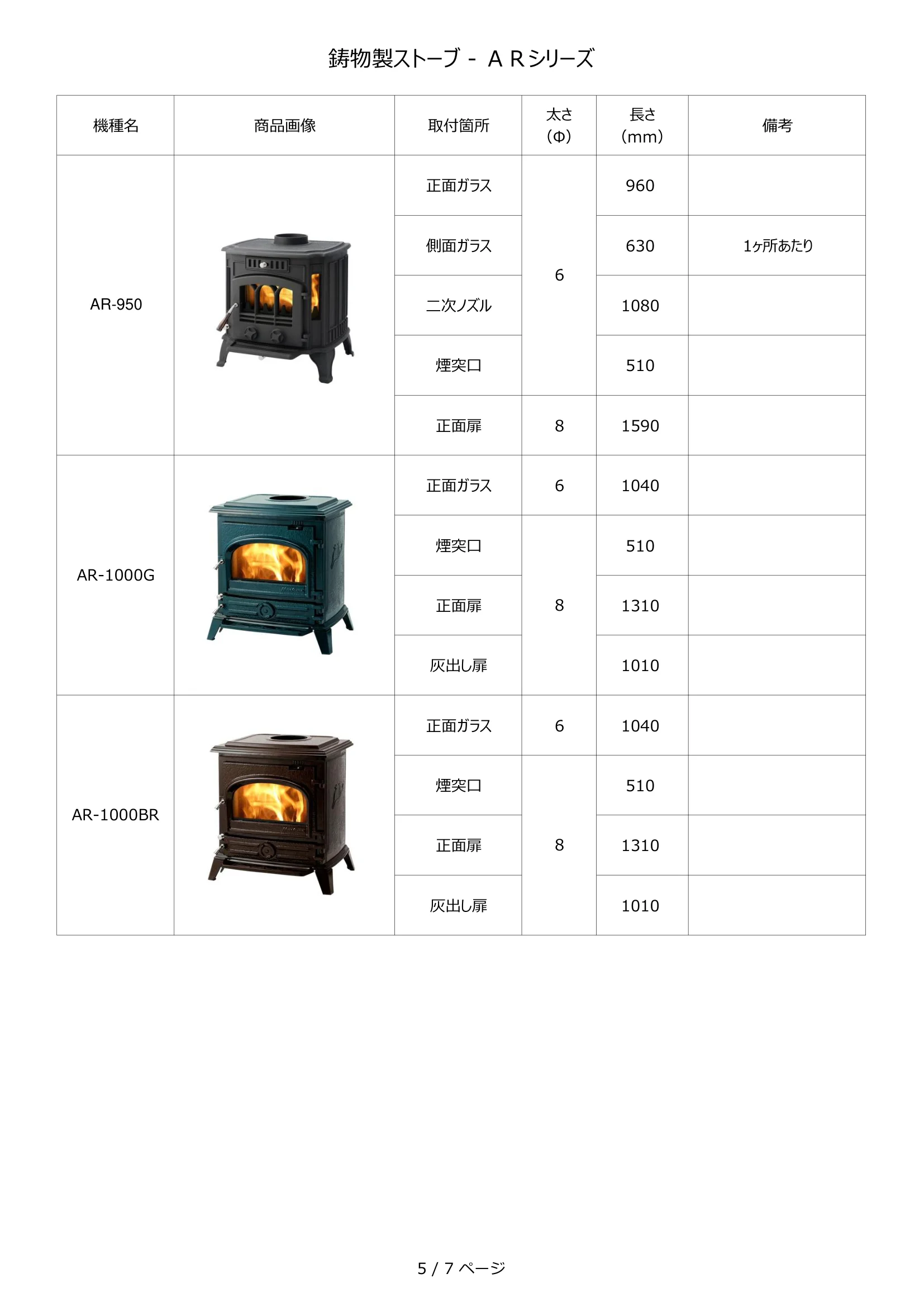

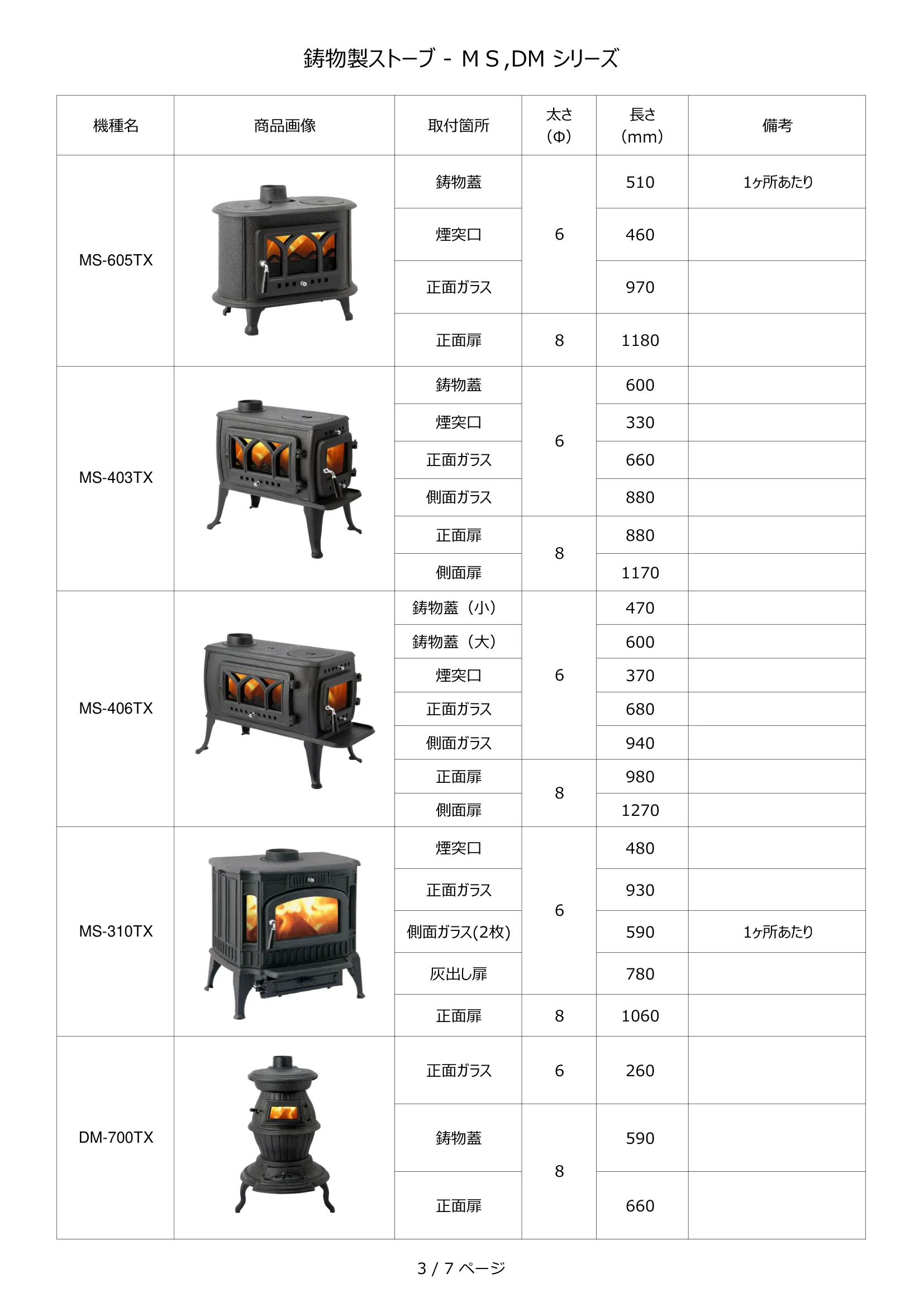

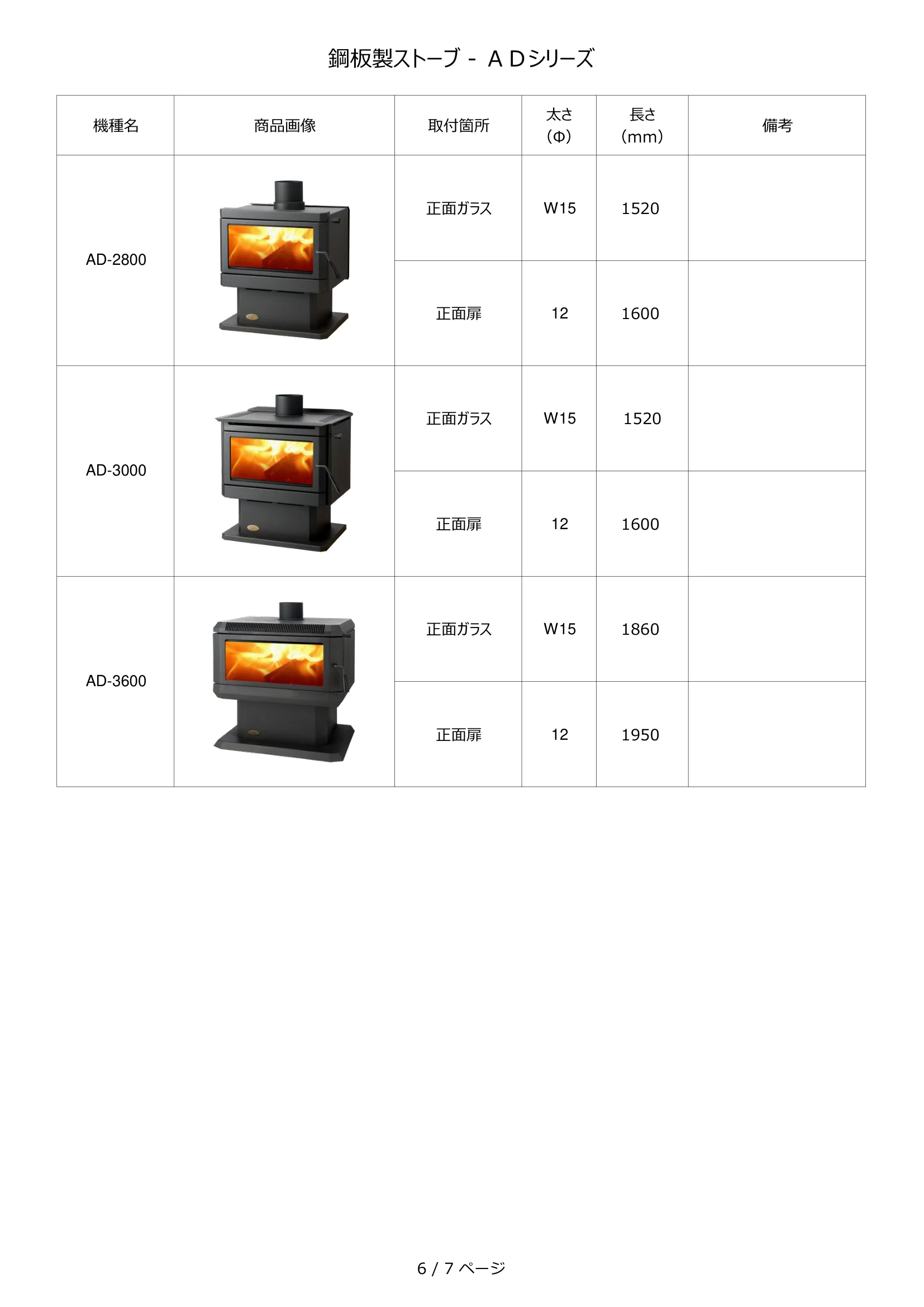

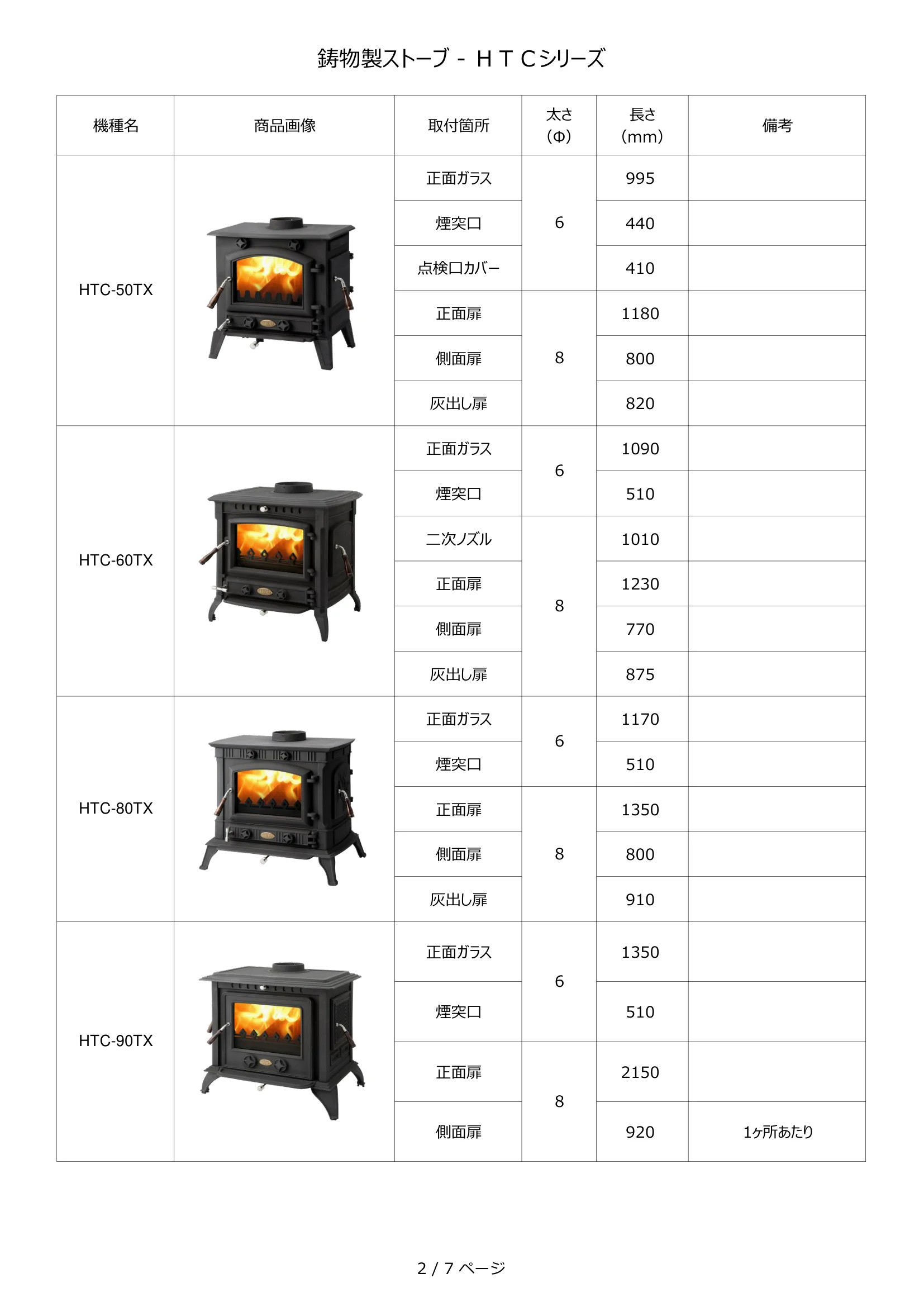

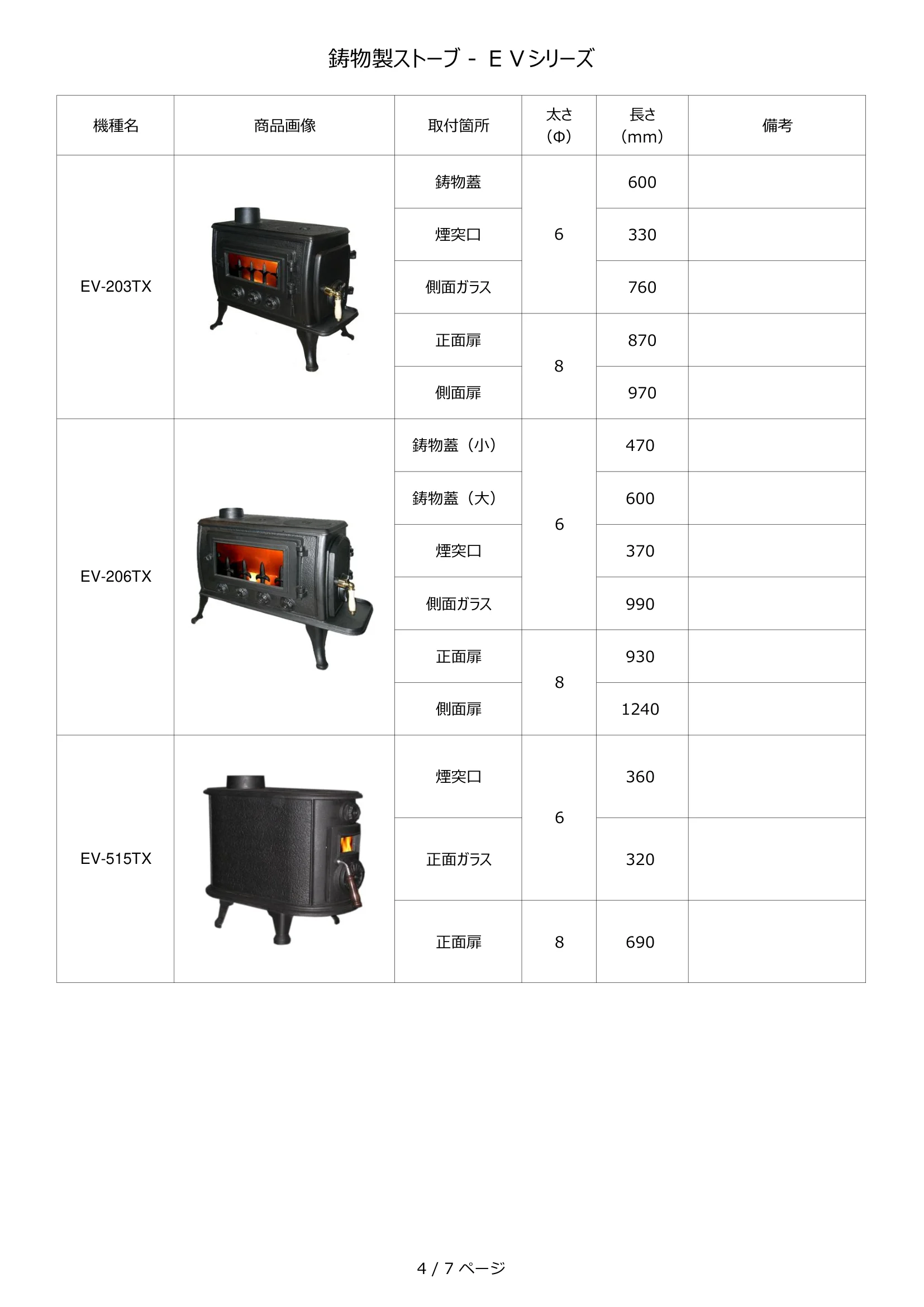

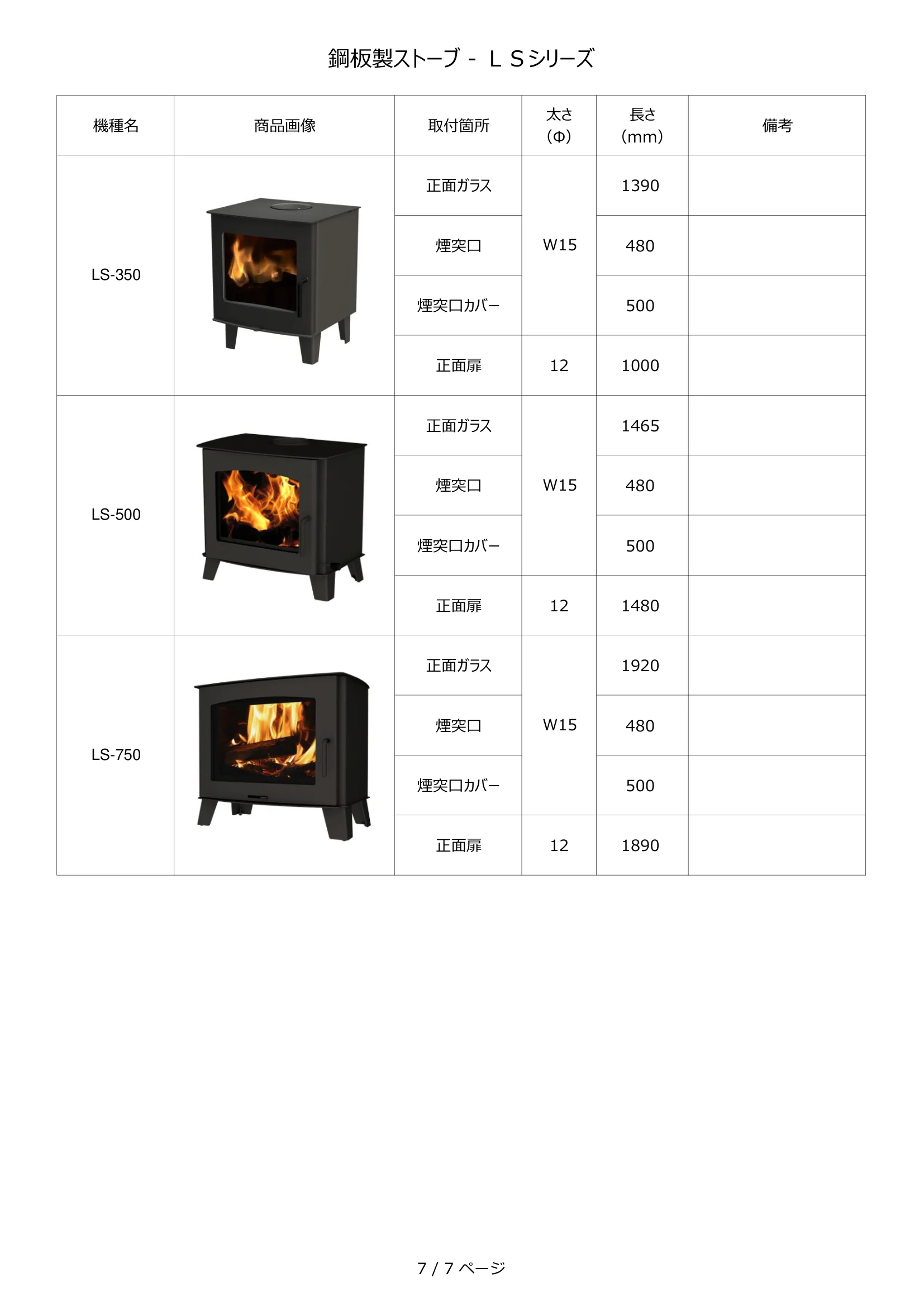

ガスケットロープ 　Φ12mm　 …………　鋼板製ストーブの扉に使う太いロープです ガスケットロープ　W15ｍm　……………　接着剤不要なシールタイプ、ガラスの淵等に貼り付けます 耐火セメント ガスケット用 #77E　………　ガスケットロープの接着に使います 鋼板製ストーブ - ＡＤシリーズ 目　　次 ( ページボタンをクリックすると目的のページに移動します ) 鋳物製ストーブ - HTCシリーズ 鋳物製ストーブ - ＭＳ,ＤＭシリーズ 鋳物製ストーブ - ＥＶシリーズ 鋳物製ストーブ - ＡＲシリーズ 鋼板製ストーブ - ＬＳシリーズ ストーブの機種等によってガスケットロープの太さ（Φ）や長さ（mm）が異なります。 取替･交換につきましては、下記の商品をご使用ください。 ガスケットロープ　　Φ6mm 　……………　ガラス周辺等に使われている細いロープです ガスケットロープ　　Φ8mm 　……………　ストーブの扉等に使われているロープです 株式会社ホンマ製作所 ストーブ別　ガスケットロープ確認書 P2 P3 P4 P5 P6 P7 1 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 正面ガラス 995 煙突口 440 点検口カバー 410 正面扉 1180 側面扉 800 灰出し扉 820 正面ガラス 1090 煙突口 510 二次ノズル 1010 正面扉 1230 側面扉 770 灰出し扉 875 正面ガラス 1170 煙突口 510 正面扉 1350 側面扉 800 灰出し扉 910 正面ガラス 1350 煙突口 510 正面扉 2150 側面扉 920 1ヶ所あたり 8 6 8 6 HTC-90TX 6 HTC-60TX 鋳物製ストーブ - ＨＴＣシリーズ 8 6 8 HTC-80TX HTC-50TX 2 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 鋳物蓋 510 1ヶ所あたり 煙突口 460 正面ガラス 970 正面扉 8 1180 鋳物蓋 600 煙突口 330 正面ガラス 660 側面ガラス 880 正面扉 880 側面扉 1170 鋳物蓋（小） 470 鋳物蓋（大） 600 煙突口 370 正面ガラス 680 側面ガラス 940 正面扉 980 側面扉 1270 煙突口 480 正面ガラス 930 側面ガラス(2枚) 590 1ヶ所あたり 灰出し扉 780 正面扉 8 1060 正面ガラス 6 260 鋳物蓋 590 正面扉 660 8 MS-406TX DM-700TX 6 8 6 6 6 鋳物製ストーブ - ＭＳ,DM シリーズ MS-403TX MS-310TX MS-605TX 8 3 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 鋳物蓋 600 煙突口 330 側面ガラス 760 正面扉 870 側面扉 970 鋳物蓋（小） 470 鋳物蓋（大） 600 煙突口 370 側面ガラス 990 正面扉 930 側面扉 1240 煙突口 360 正面ガラス 320 正面扉 8 690 6 8 EV-515TX 6 鋳物製ストーブ - ＥＶシリーズ EV-203TX EV-206TX 6 8 4 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 正面ガラス 960 側面ガラス 630 1ヶ所あたり 二次ノズル 1080 煙突口 510 正面扉 8 1590 正面ガラス 6 1040 煙突口 510 正面扉 1310 灰出し扉 1010 正面ガラス 6 1040 煙突口 510 正面扉 1310 灰出し扉 1010 AR-1000G 8 AR-1000BR 8 鋳物製ストーブ - ＡＲシリーズ AR-950 6 5 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 正面ガラス W15 1520 正面扉 12 1600 正面ガラス W15 1520 正面扉 12 1600 正面ガラス W15 1860 正面扉 12 1950 鋼板製ストーブ - ＡＤシリーズ AD-2800 AD-3000 AD-3600 6 / 7 ページ 機種名 商品画像 取付箇所 太さ （Φ） 長さ （mm） 備考 正面ガラス 1390 煙突口 480 煙突口カバー 500 正面扉 12 1000 正面ガラス 1465 煙突口 480 煙突口カバー 500 正面扉 12 1480 正面ガラス 1920 煙突口 480 煙突口カバー 500 正面扉 12 1890 LS-750 W15 LS-350 W15 鋼板製ストーブ - ＬＳシリーズ LS-500 W15 7 / 7 ページ
