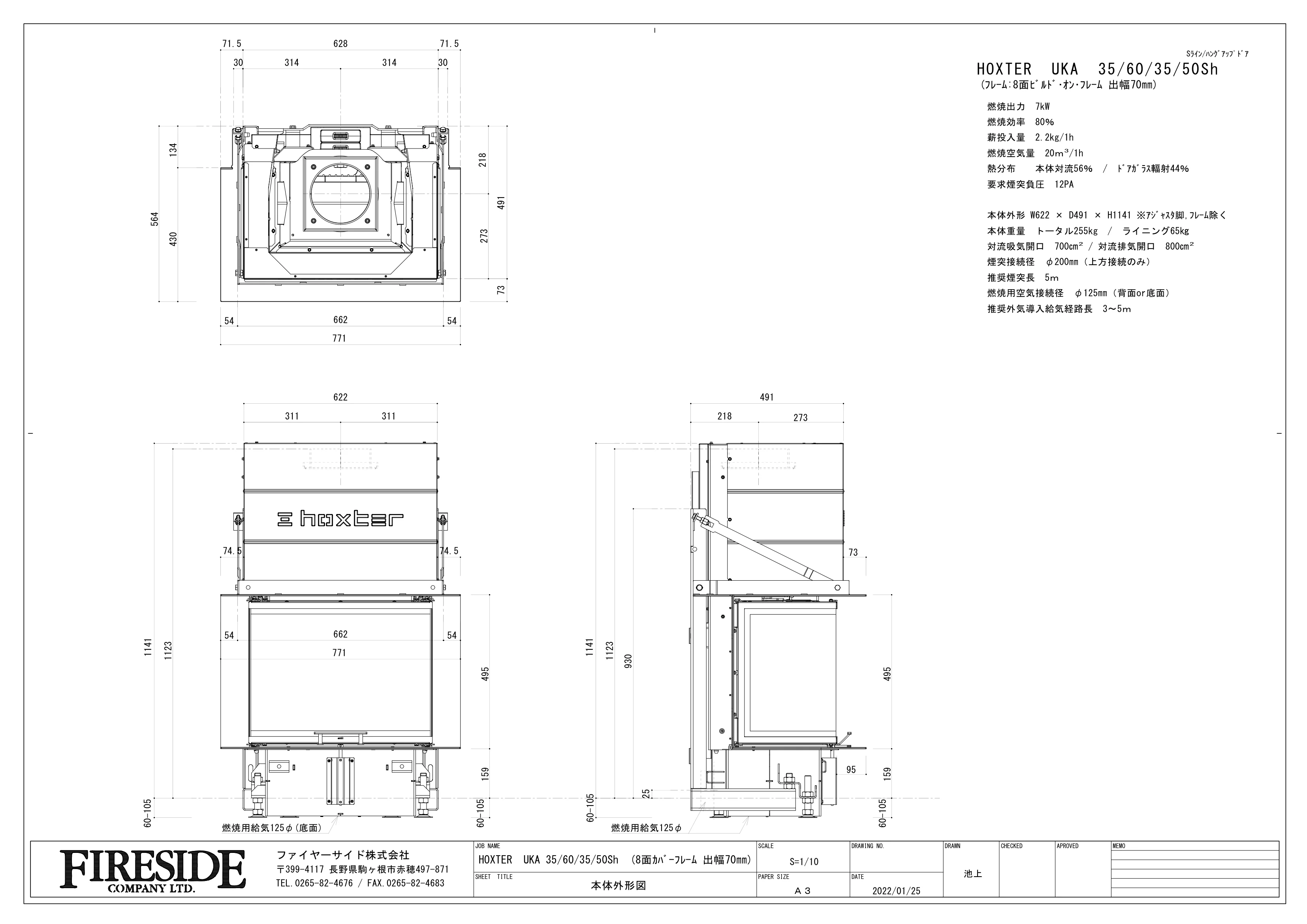

HOXTER UKA35 60 BUILDON
図面

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 SCALE DRAWING NO. DRAWN CHECKED APROVED DATE PAPER SIZE MEMO SHEET　TITLE JOB NAME 池上 Ａ３ 2022/01/25 本体外形図 S=1/10 54 54 662 771 134 564 430 314 71.5 30 314 71.5 30 628 218 273 491 73 159 495 60-105 74.5 74.5 1123 1141 60-105 622 311 311 54 54 662 771 燃焼用給気125φ(底面) 273 491 218 73 95 159 495 60-105 1141 1123 930 25 燃焼用給気125φ 60-105 要求煙突負圧　12PA 推奨煙突長　5ｍ 燃焼効率　80％ (ﾌﾚｰﾑ:8面ﾋﾞﾙﾄﾞ･ｵﾝ･ﾌﾚｰﾑ 出幅70㎜) 煙突接続径　φ200㎜（上方接続のみ） 推奨外気導入給気経路長　3～5ｍ 燃焼用空気接続径　φ125㎜（背面or底面） HOXTER　UKA　35/60/35/50Sh 燃焼出力　7kW 薪投入量　2.2kg/1h 燃焼空気量　20ｍ3/1h 熱分布　　本体対流56％　/　ﾄﾞｱｶﾞﾗｽ輻射44％ 対流吸気開口　700㎝2 / 対流排気開口　800㎝2 本体重量　トータル255kg　/　ライニング65㎏ 本体外形 W622 × D491 × H1141 ※ｱｼﾞｬｽﾀ脚,ﾌﾚｰﾑ除く Sﾗｲﾝ/ﾊﾝｸﾞｱｯﾌﾟﾄﾞｱ HOXTER　UKA 35/60/35/50Sh　(8面ｶﾊﾞｰﾌﾚｰﾑ 出幅70㎜)
